Программируемый термостат с сенсорным экраном, 220 В перем. Тока, 16 А, термостат для обогрева пола с внешним термисторным датчиком NTC

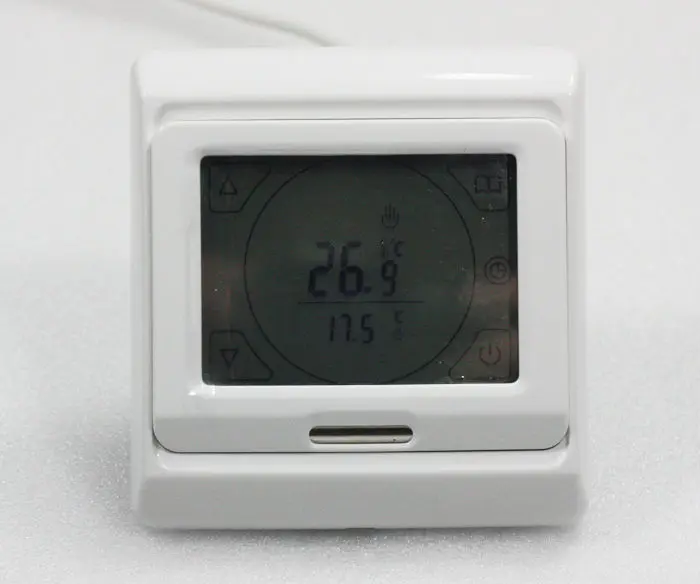

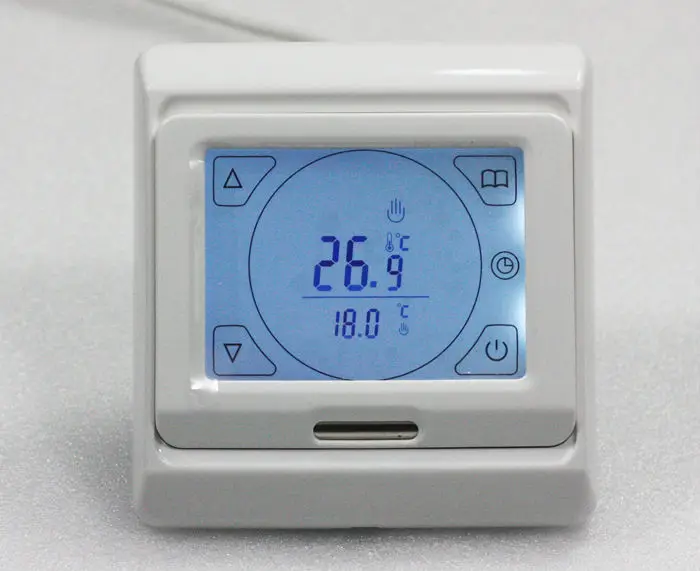

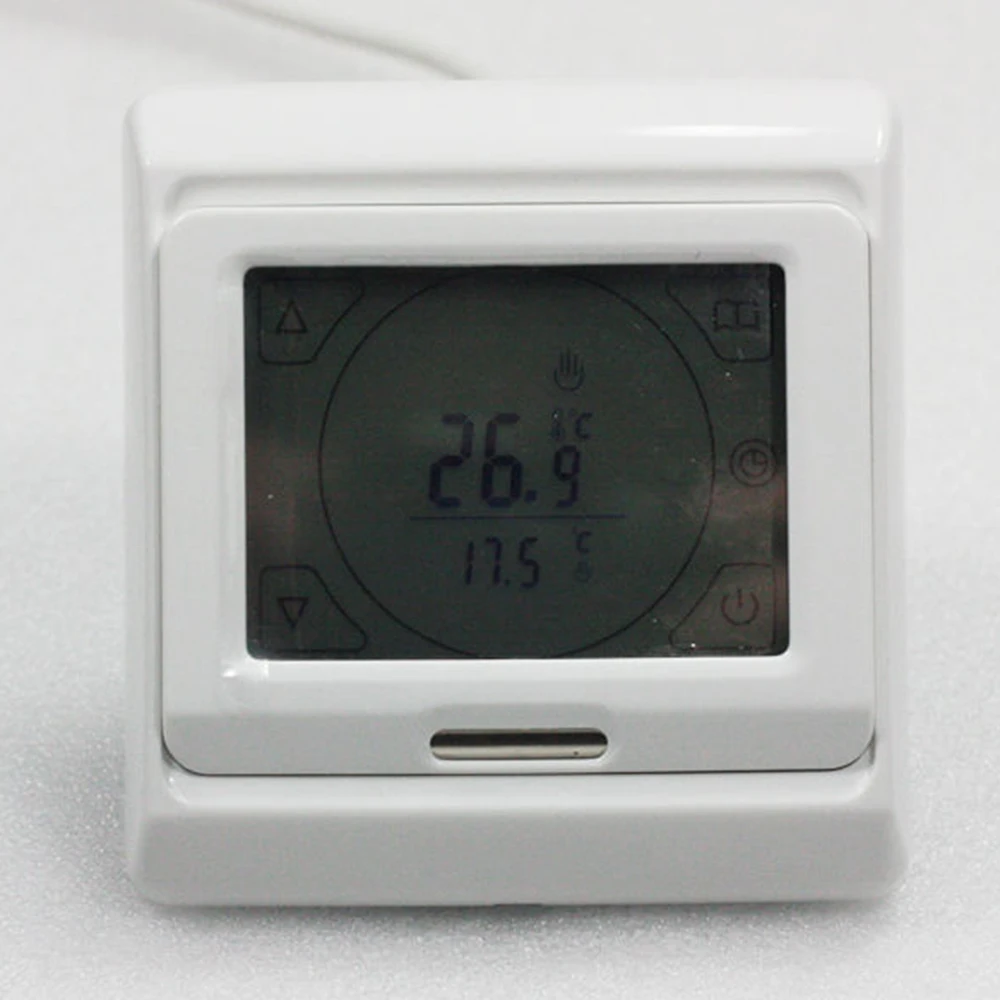

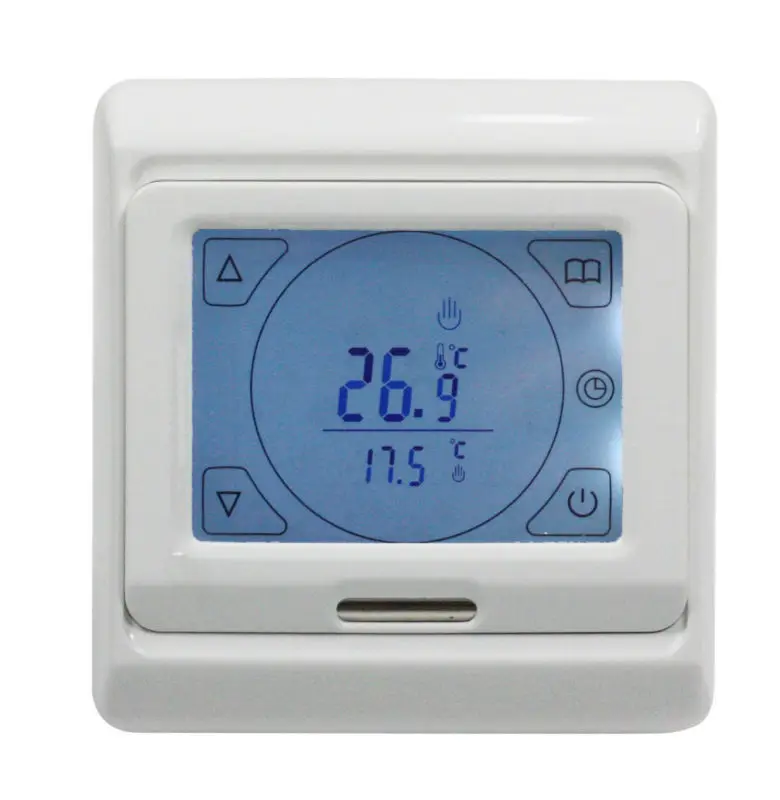

Термостат для программирования сенсорного экрана TFE91

Еженедельный циркуляционный цифровой программируемый термостат с ЖК-экраном, который имеет 6 событий каждый день. Можно выбрать ручной и программный режим. Термостат рекомендуется для Управления Электрическими нагревательными устройствами или приводом клапана вкл/выкл, используемым в гидроническом напольном отоплении.

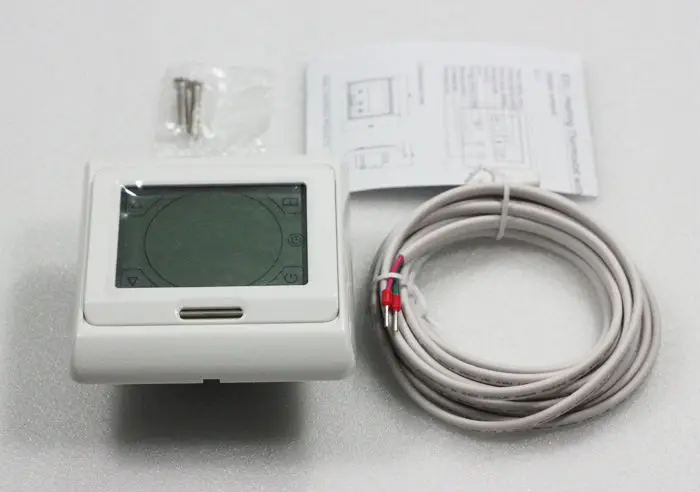

Упаковка включает:

1. Инструкция по эксплуатации.

2. Зонд с кабелем 3 м.

3. Термостат с сенсорным экраном серии TF E91.716

Параметры:

Напряжение: 220 В/230 В

Потребляемая мощность: 2 Вт

Диапазон настройки: 5-90 градусов C (можно настроить до 35-90 градусов C)

Настройка ограничения: 5-60 градусов C (заводские настройки: 35 градусов C)

Дифференциал переключателя: 0,5 10 градусов C, регулируемый (Заводская Настройка 1 градус C)

Температура окружающей среды: -5 50 градусов C

Защитный корпус: IP20

Материал корпуса: невоспламеняющийся Поликарбонат

Эксплуатация пользователя:

1) Вкл/Выкл

2) В режиме программы, управляемом часами, нажмитеИлиВведите для временного управления.

3) вверх, ВнизДля регулировки значения температуры.

4) пресс-часыНажмите кнопку на 5 секунд, затем Войдите в набор часов, выберите измененный элемент, нажав кнопку «1», нажмите «вверх»/«вниз»Чтобы изменить дату и часы, затем выключите, чтобы выйти.

5) нажмите менюЧтобы выбрать ручной режим или программный режим.

6) устанавливайте поочередно температуру и отображение часов, комнатную температуру можно считывать напрямую.

7) нажмите обаВ течение пяти секунд для включения/отключения функции блокировки показывает. (Этот символ исчез, что показывает разблокировку)

Примечание:

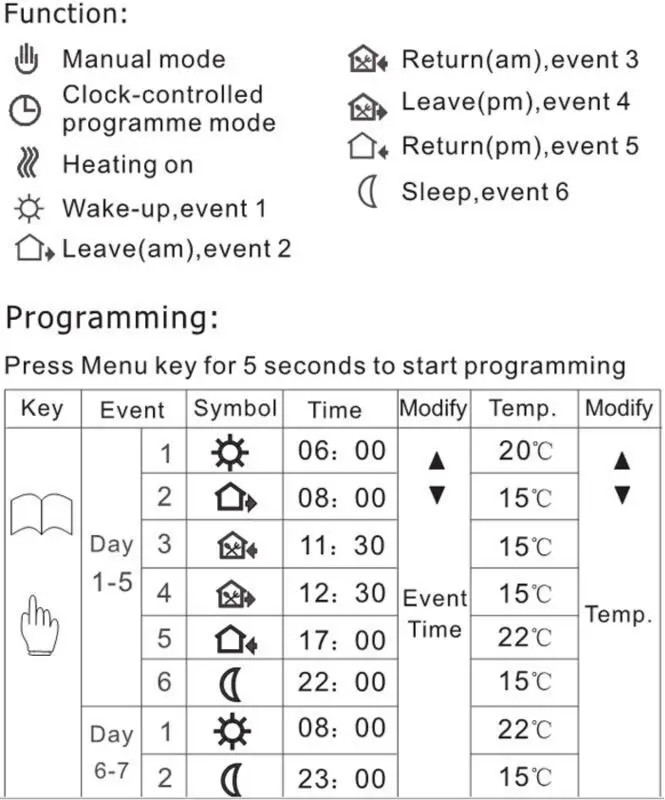

1) запрограммированная установочная точка (15 градусов C) для событий 3 и 4 такая же, как и для событий 2, Пожалуйста, сбросьте ее в соответствии с вашими индивидуальными требованиями.

2) символ Выкл будет отображаться, Если установленная точка достигнет минимального установленного значения, и в этом случае термостат выключен.

Расширенные настройки (предпочтительно квалифицированное лицо):

Обычно готово к монтажу термостата.

ПрессОдновременно нажмите кнопку включения при отключении питания.

1ADJ: Калибровка температуры

Нажмите + или кнопку, чтобы настроить текущее Проверенное значение

Регулируемая шкала: 9,9 градусов C

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

2SEN: режим датчика

Нажмите + or - key, чтобы выбрать режим работы датчика

IN: встроенный, OUT: Датчик пола

Все: оба датчика, Датчик пола-это предельный датчик

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

3LIT: изменение значения ограничения

Нажмите + или кнопку, чтобы изменить температуру.

Диапазон ограничения: 5-60 градусов C

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу

4DIF: Настройка дифференциала переключателя

Нажмите + or - key, чтобы изменить дифференциал переключателя.

Диапазон настройки: от 0,5 до 10 градусов Цельсия.

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

5LTP: запуск функции защиты от заморозки в выключенном питании

Нажмите + or - key, чтобы изменить настоящую функцию защиты от заморозки

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

6PRG: Настройка режима выходного дня

Нажмите + or-, чтобы выбрать выходной

5/2 дневной режим, 6/1 дневной режим, 7 дневной режим

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

7RLE: Возможная свободная выходная мощность и основная выходная мощность одинаковыми/разными способами.

Нажмите + или кнопку, чтобы изменить текущее состояние связи.

00: таким же образом. 01: по-разному.

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

8: время задержки потенциального свободного выхода

Нажмите + or - key, чтобы изменить время задержки связи

Диапазон: 0-5 мин

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

9 хит: Настройка максимальной температуры

Нажмите + или кнопку, чтобы изменить максимальное значение

Диапазон: 35-90 градусов C.

Повторно нажмите кнопку меню, чтобы перейти к следующему шагу.

AFAC: сброс до заводских настроек

Нажмите + в течение 5 секунд, пока не отобразится сброс до заводского тестирования

Выключатель для сохранения настроек

Сбой датчика

EO: Встроенный датчик с коротким замыканием или отключением.

E1: внешний датчик с коротким замыканием или отключением.

Когда Показывает Ошибку E0/E1, термостат должен быть проверен, пока ошибка не будет устранена.

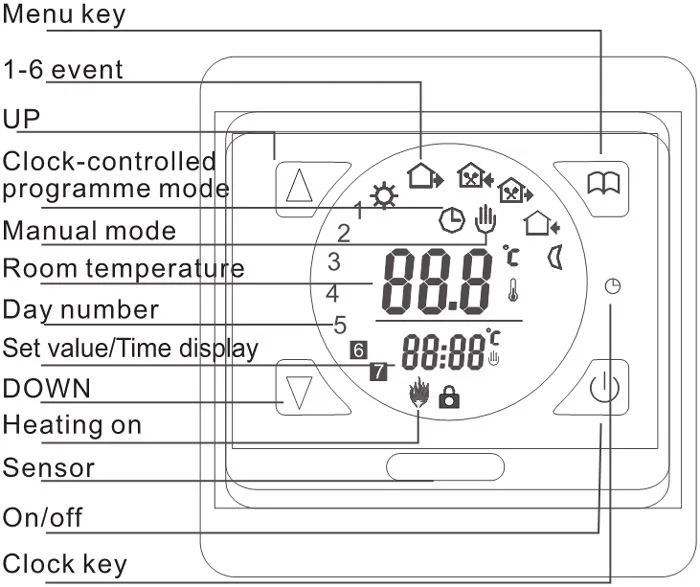

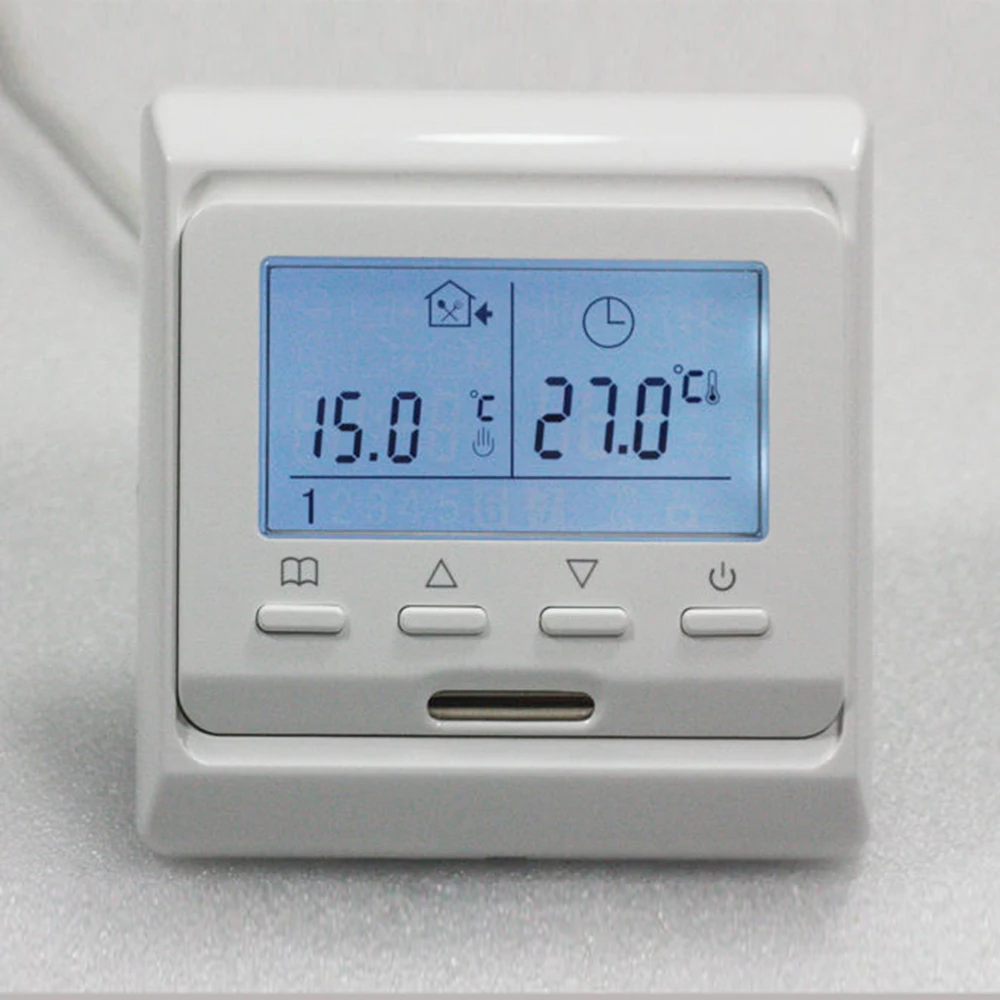

Символы дисплея

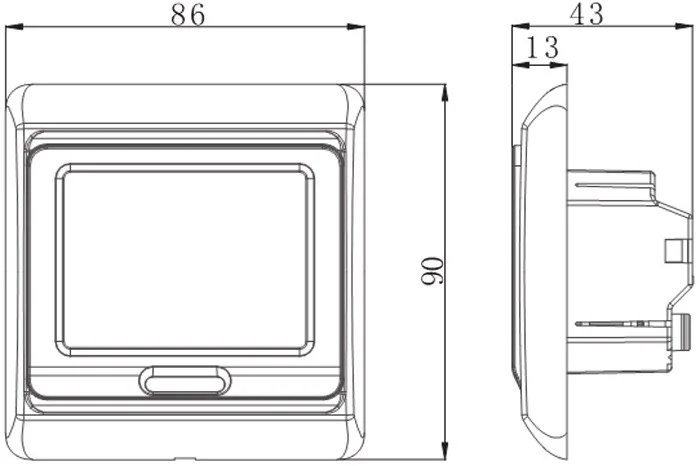

Размер: мм

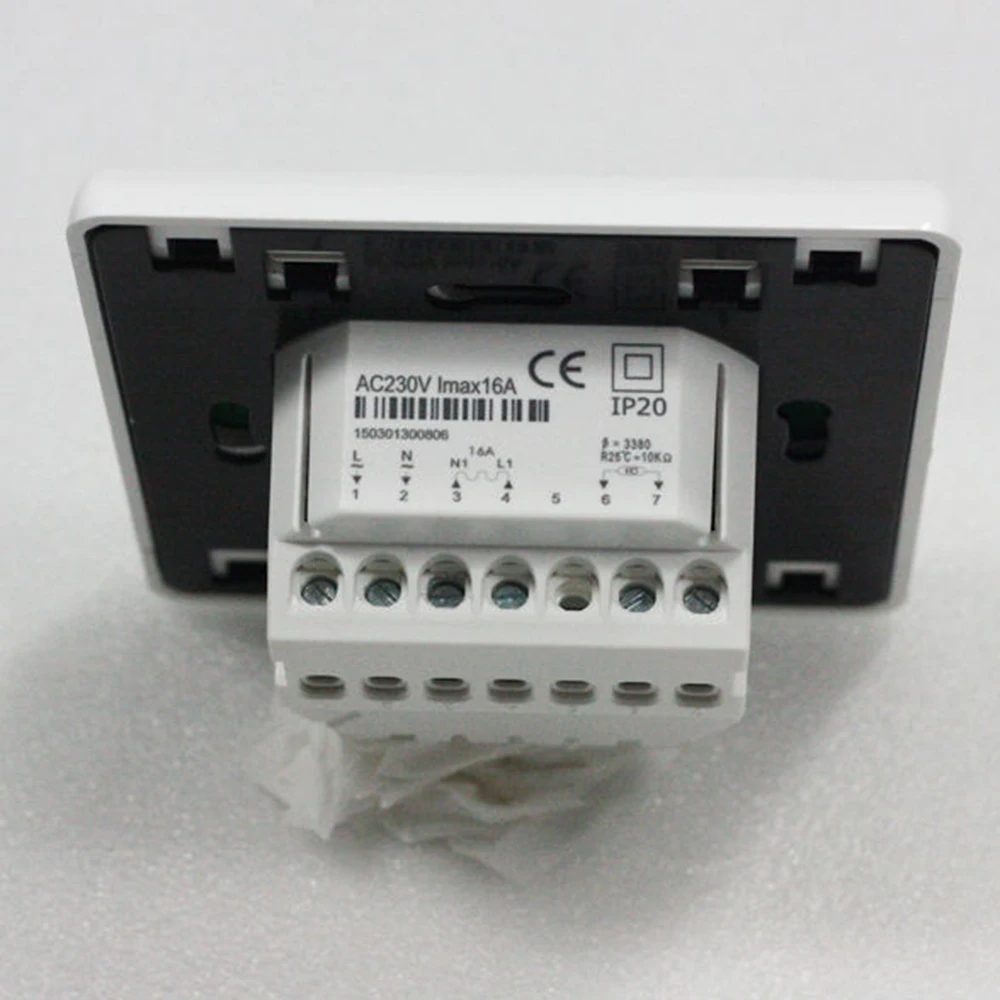

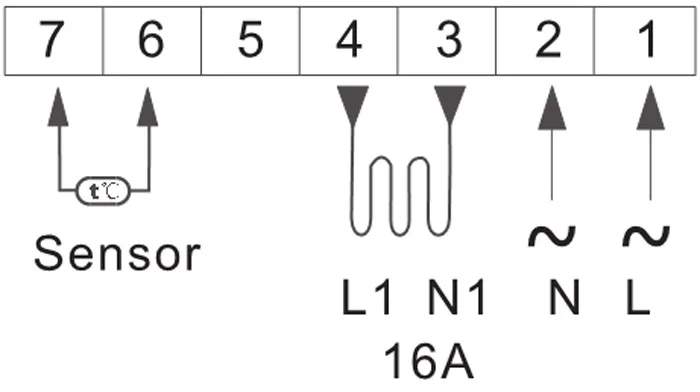

Схема подключения

Внимание:

Термостат, подключающий устройство электрического нагрева, применяется к нагревательному кабелю полной нагрузки (3200 Вт) высотой 2500 м над уровнем моря, И номинальная мощность внешней нагрузки должна быть меньше или равна 80% номинальной мощности термостата при высоте от 2500 м до 4200 М.
