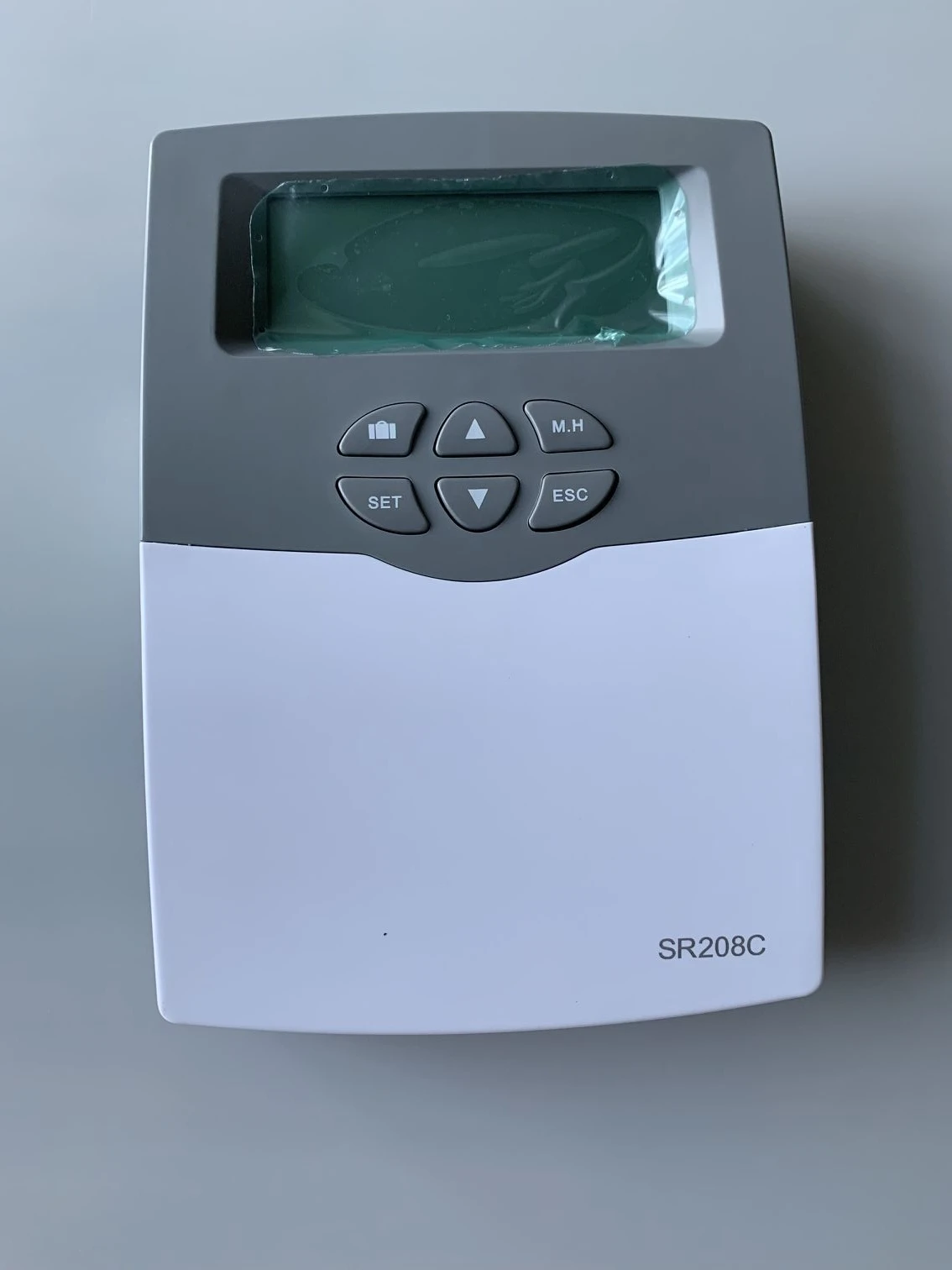

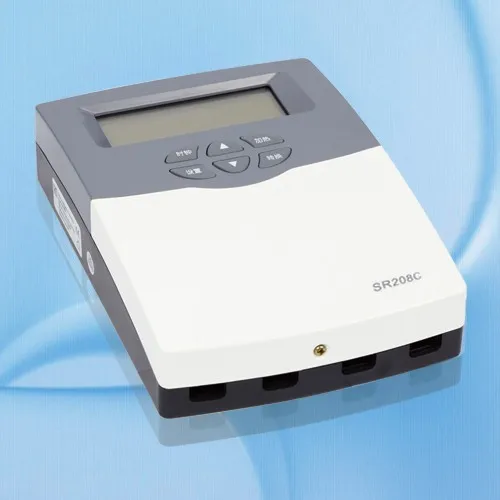

Контроллер солнечного водонагревателя SR208C для сплит-солнечной системы 600 Вт 1 pt1000 и 2 ntc10k, перепад температуры

Контроллер солнечного водонагревателя SR208C для сплит-системы солнечных батарей 600 Вт 1 pt1000 и 2 ntc10k перепад температуры

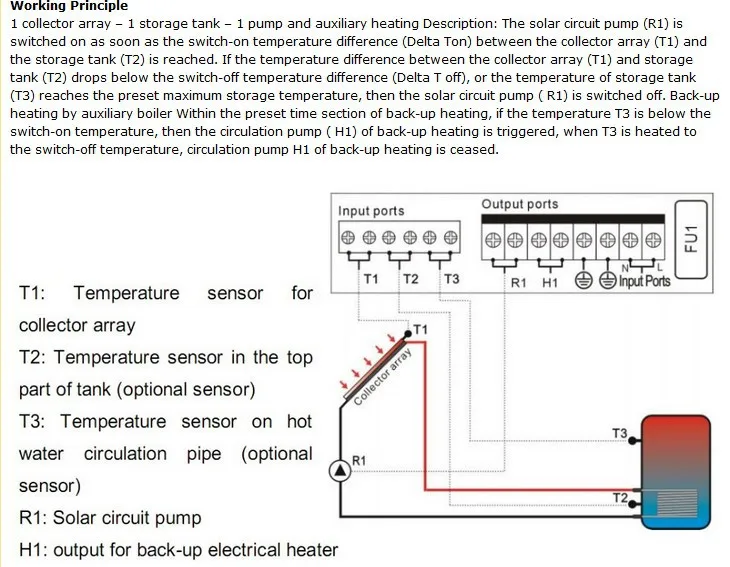

Принцип работы

1 коллекторный массив-1 резервуар для хранения-1 насос и вспомогательный нагрев Описание: насос цепи солнечной батареи (R1) включается, как только переключается разница температур (Delta Ton) между массивом коллектора (T1) и емкостью хранения (T2) достигается. Если разница температур между массивом коллектора (T1) и емкостью хранения (T2) падает ниже разницы температур при выключении (Delta T off) или температуры емкости хранения (T3) достигает заданной максимальной температуры хранения, затем выключается насос солнечной цепи (R1). Резервный нагрев вспомогательного бойлера в течение заданного временного раздела резервного нагрева, если температура T3 ниже температуры включения, то циркуляционный насос (H1) срабатывает резервный нагрев, когда T3 нагревается до температуры выключения, перестает циркуляционный насос H1 резервного нагрева.
