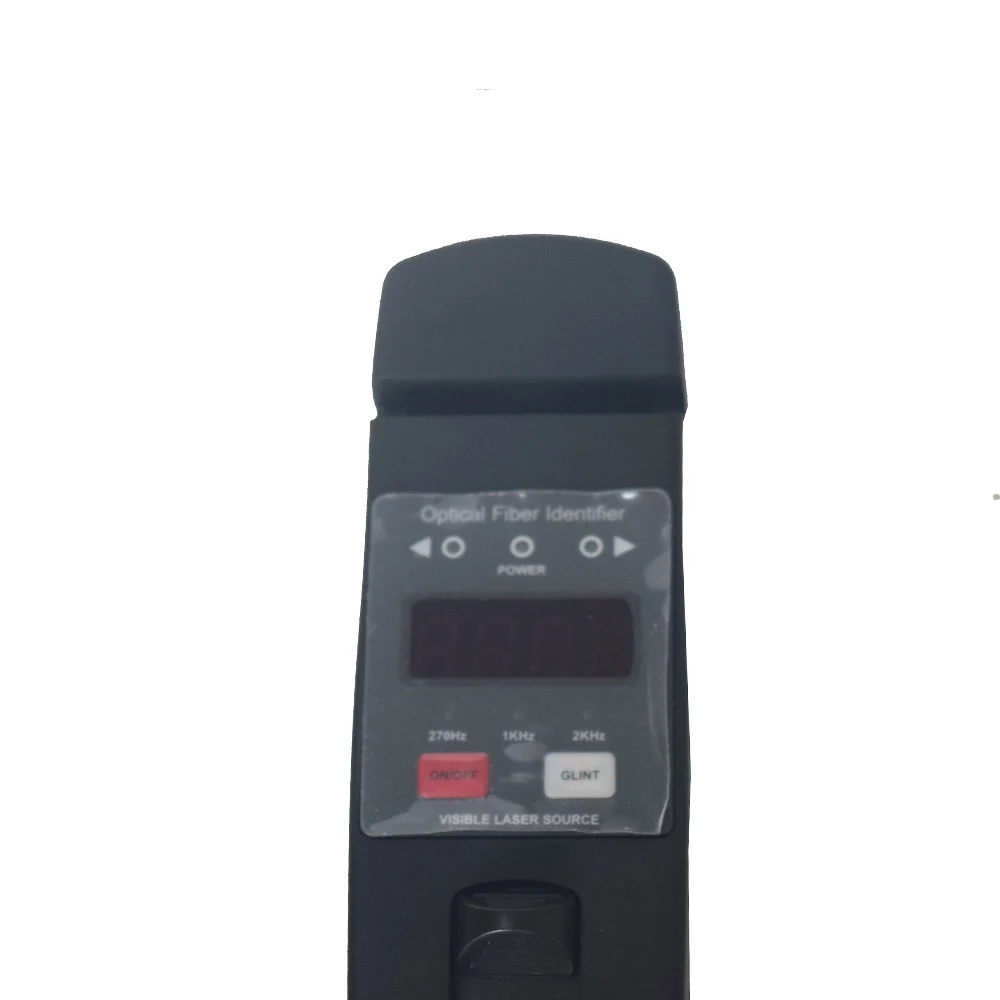

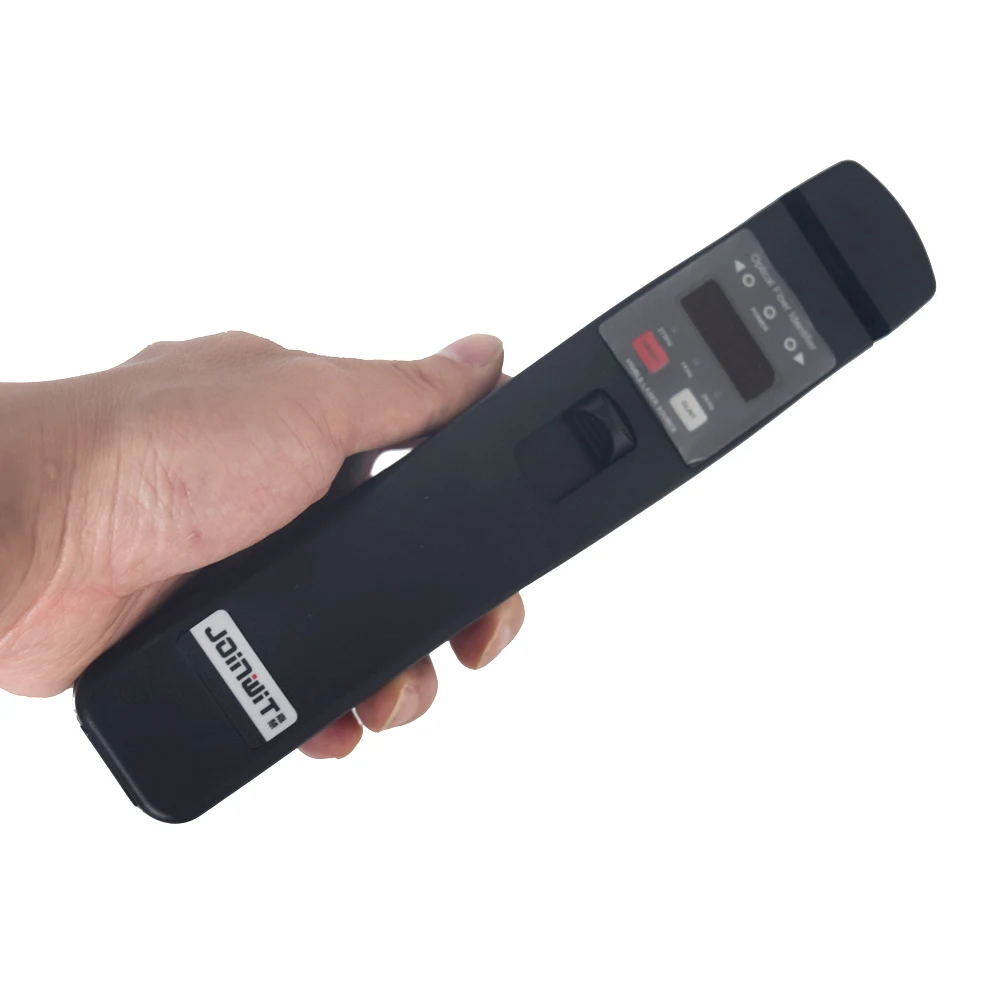

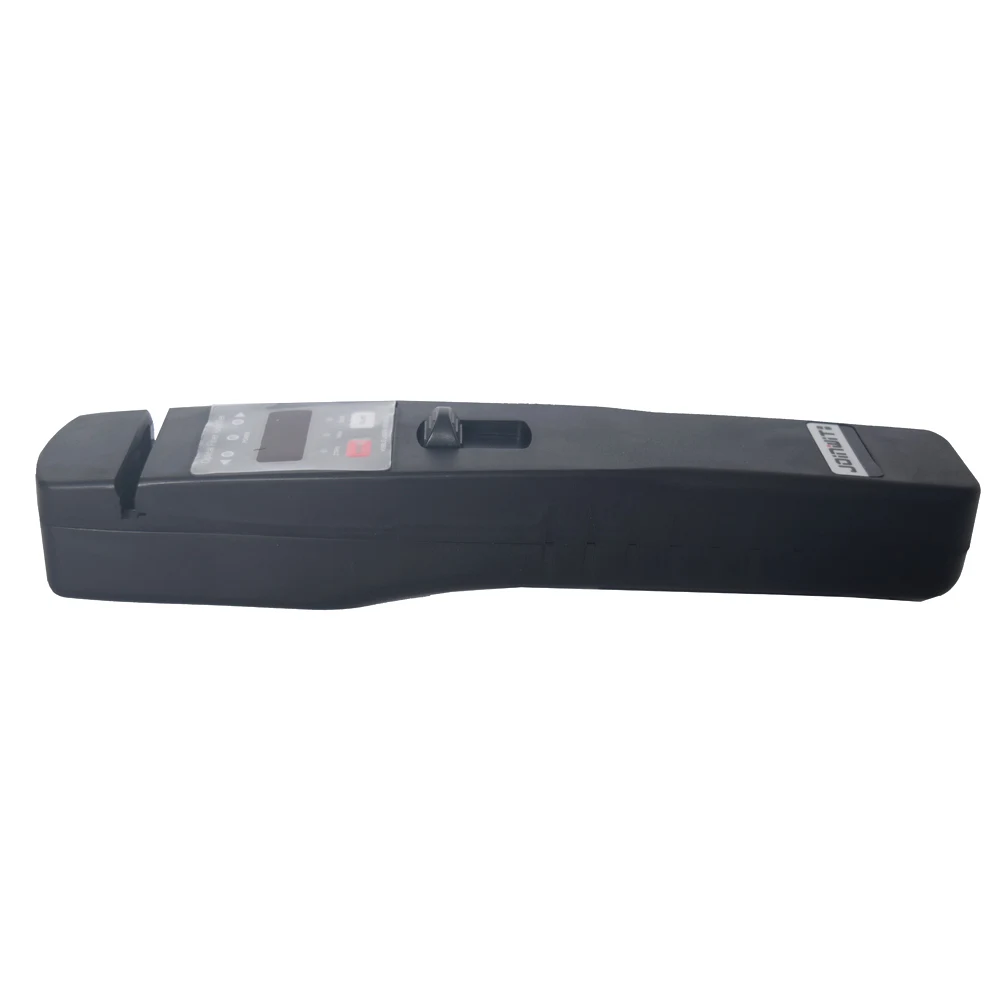

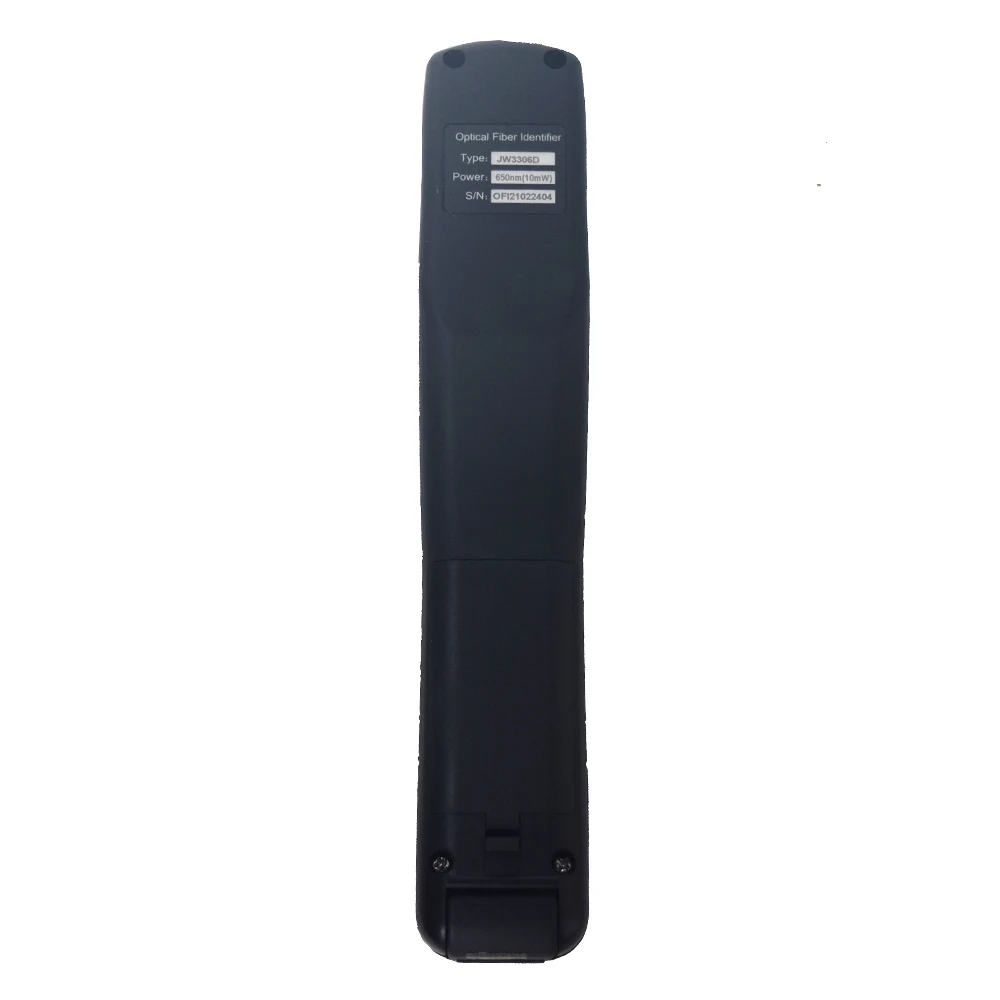

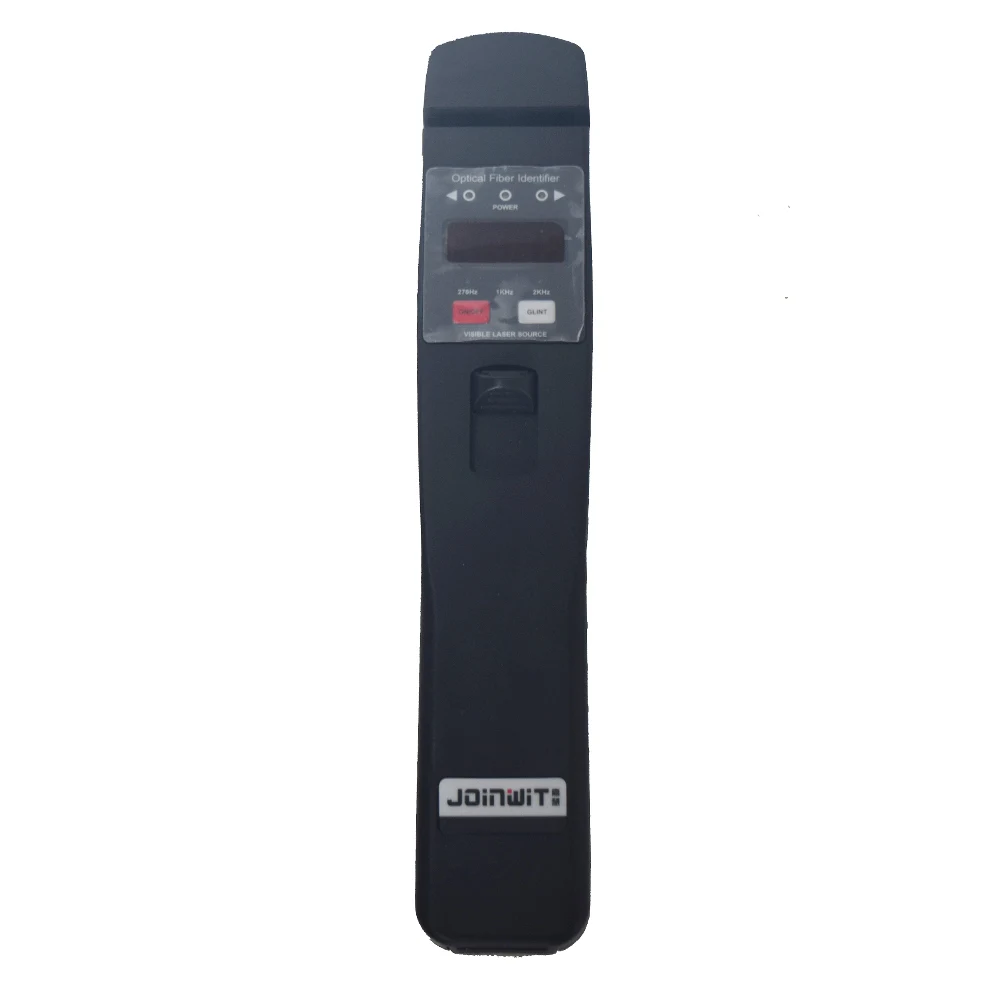

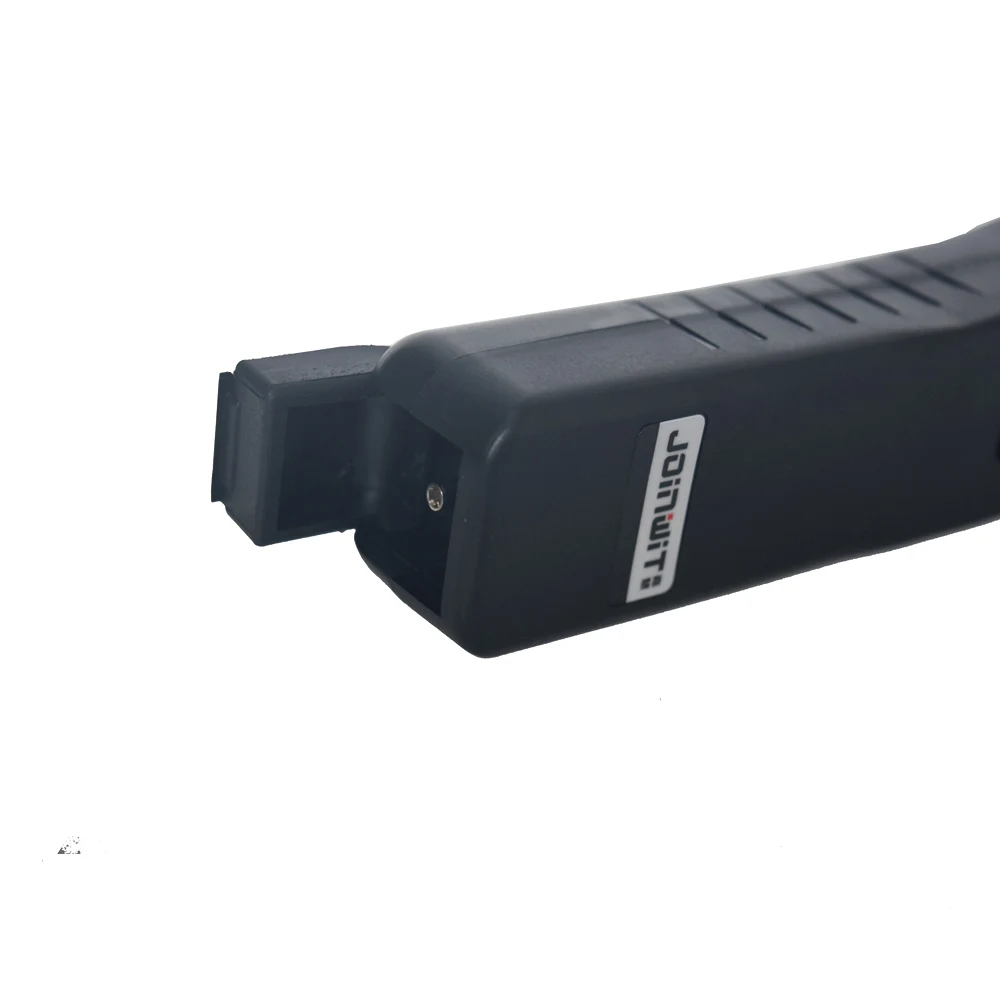

JW3306D волоконно-оптический идентификатор, волоконно-оптический идентификатор с встроенным визуальным локатором ошибок 10 мВт

Описание:

JW3306D оптический волоконный идентификатор является важным инструментом для оптического обслуживания, который используется для неразрушающих работ по идентификации волокон, может быть обнаружен в любом месте как SM, так и MM волокна. Кроме того, есть визуальный модуль поиска неисправностей с функцией расположения неисправностей. Это идеальный инструмент для онлайн-тестирования.

Функция:

1. Укажите направления сигнала и мощность в волокне;

2. Укажите наличие или отсутствие сигнала (живое или темное волокно);

3. Эффективно определяет направление движения и частотный тонус (270 Гц, 1 кГц, 2 кГц) со звуковым предупреждением;

4. Отображает относительную мощность ядра;

5. Легко заменяемые адаптеры;

6. Индикация пониженной мощности;

7. Встроенная функция VFL.

Спецификация:

Волновая реакция

800 нм-1700 нм

Пропустите вносимые потери:

1. 250 Оптическое волокно

2. 900 Оптическое волокно

3. Оптическое волокно 3 мм

1. 1,0 дБ

2. 1,0 дБ

3. 2,0 дБ

Применение оптического волокна

Оптическое волокно 250 мкм/900 мкм/2,5 мкм/3 мм

Определенный тип сигнала

270 Гц/1 кГц/2 кГц

Идентификация модулированных сигналов

Да

Измерение мощности

Да

Дисплей

Светодиодный сегмент

Тон

Да

Мониторинг низкой мощности

Да

Тип детектора

1 мм InGaAs

Минимальная мощность обнаружения

Условия тестирования:

250umOptical волокно

900umOptical волокно

Оптоволокно 3 мм

Условия тестирования:

250umOptical волокно

900umOptical волокно

Оптоволокно 3 мм

1550

-35 дБм

-35 дБм

-30 дБм

1310

-30 дБм

-30 дБм

-25 дБм

Технические характеристики VFL

Длина волны

650 нм ± 10 нм

Выходная мощность

10 мВт

Волоконный порт

FC/ПК

Блок питания

2 щелочные батареи AA 1,5 в

Рабочая температура

От-10 °C до + 50 °C

Температура хранения

От-20 °C до + 70 °C

Размеры

230*43*36 мм

Вес

200 г

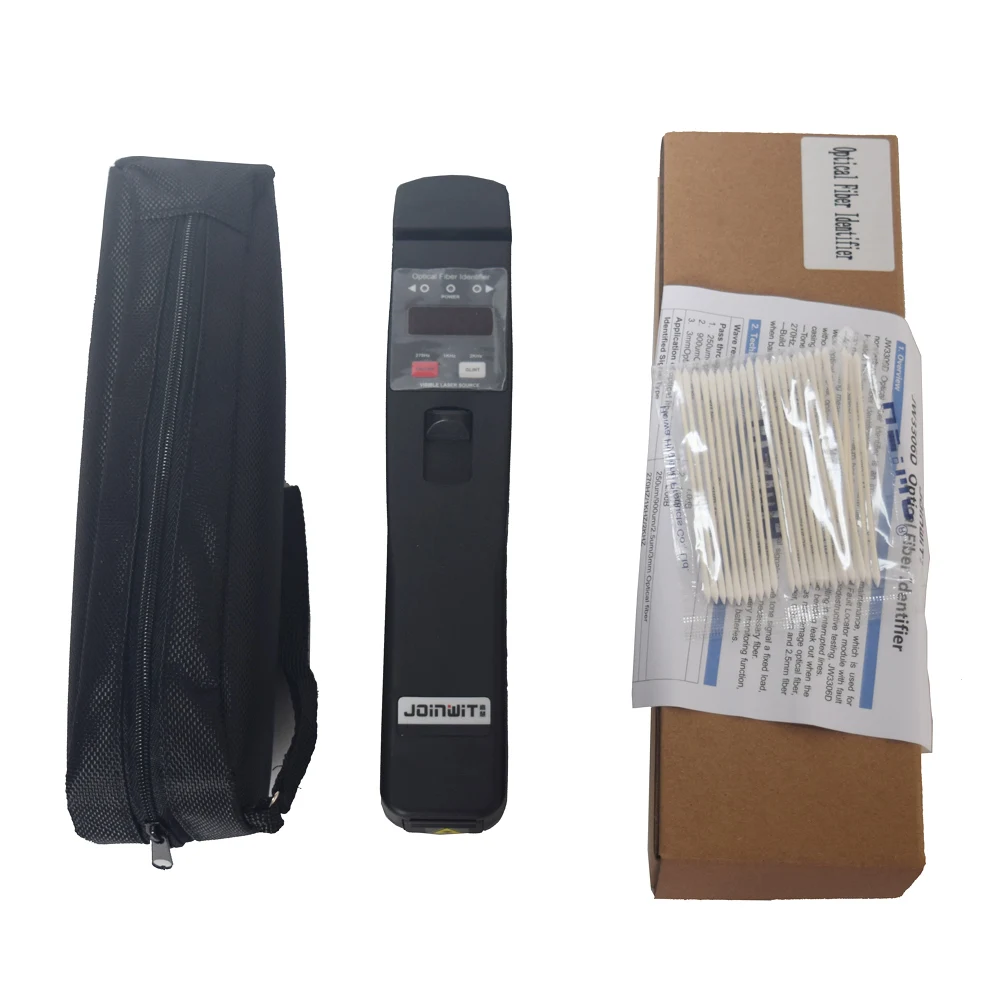

Стандартные пакеты:

Модель

Включает в себя

JW3306D

Идентификатор оптоволокна JW3306D, щелочная батарея (не входит в комплект), руководство пользователя и мягкий чехол для переноски
