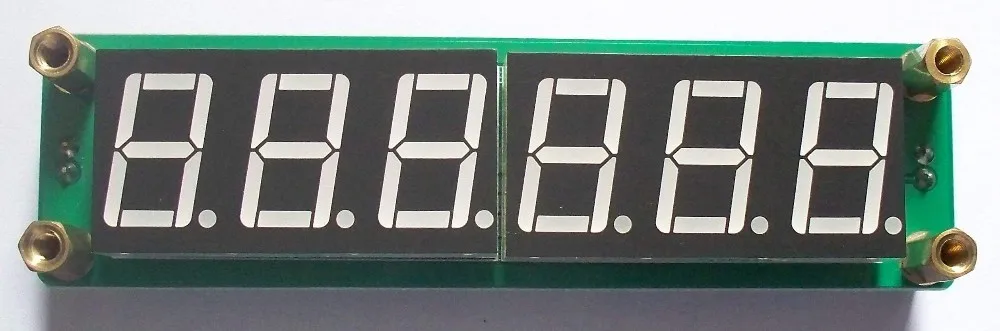

PLJ - 6 светодиодный s - A Предназначен Для Любителей экономичных шести светодиодный ных дисплеев, частота в основном используется для трансиверного оборудования, такого как отображение значений частоты, также может использоваться при обычном измерении частоты.
Этот модуль отличается компактностью, надежной производительностью, хорошим визуальным эффектом, низкой стоимостью и т. д.
Основные характеристики:
1 микрочип компании PIC16F628A в качестве ядра частотомера 65 МГц.
Тип 2 частота с компенсацией температуры, управляемый кварцевым генератором напряжения (+ / -2,5 PPM VC - TCXO).
3 принять уникальный режим управления воротами и точность алгоритма.

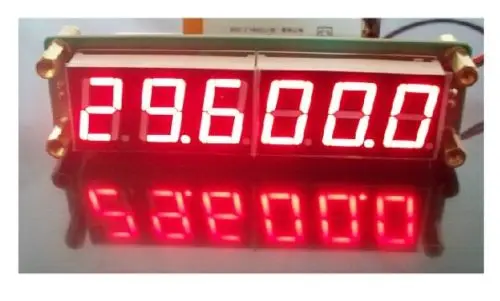

4 время вращения 0,1 секунды (обновление дисплея), отображение значений частоты в реальном времени.
5. Точность измерения частоты 10 Гц/100 Гц (справа) не является обязательной.
6. Конструкция с двумя средними частотами, промежуточное значение частоты и режим добавления/вычитания могут быть установлены отдельно друг от друга.
7 показывает драйвер с использованием специального чипа светодиодный светодиодного дисплея, цифровой трубки высокой яркости, меньше посторонних помех.
8 использование шести 3,5-дюймовых цифровых дисплеев, автоматическое заглушение нуля, изменение яркости регулируется.
9 простая схема, разумная структура, двойное управление кнопками, простое управление.
Каждый набор автоматически сохраняет 10, прямой вызов загрузки.
Технические параметры
1. Время врат
0,1 секунды
2. Каналы измерения
Входное сопротивление: высокое сопротивление
Диапазон измерения: от 0,1 МГц до 65 МГц
Точность измерения: 10 Гц
Чувствительность: лучше 60 мвпп
3. Настройка промежуточной частоты
Независимая конструкция с двойной средней частотой, промежуточная частота регулируется Минимальный интервал 100 Гц, средний Частотный диапазон 0 ~ 99,9999 МГц, может быть настроена и Промежуточная частота
Или минус Промежуточный частотный режим.
4. Эталон частоты
Использование 5032 размера 13,000 МГц для удаления кварцевого генератора с регулируемым напряжением (VC - TCXO), стабильность частоты составляет плюс или минус 2,5 PPM.
5. Рабочее напряжение
Вход постоянного тока: от 8 в до 15 В постоянного тока (защита от обратной полярности источника питания) или 5 в постоянного тока (требуется установка оборудования).
Рабочий ток 6.
Максимум 90 мА
7. Согласно цифрам
Шесть обычных анодсветодиодный ных дисплеев, самый высокий по шести цифрам.
8. Яркость дисплея
8. Яркость светодиодов регулируется, Заводская установлена на самую высокую интенсивность.

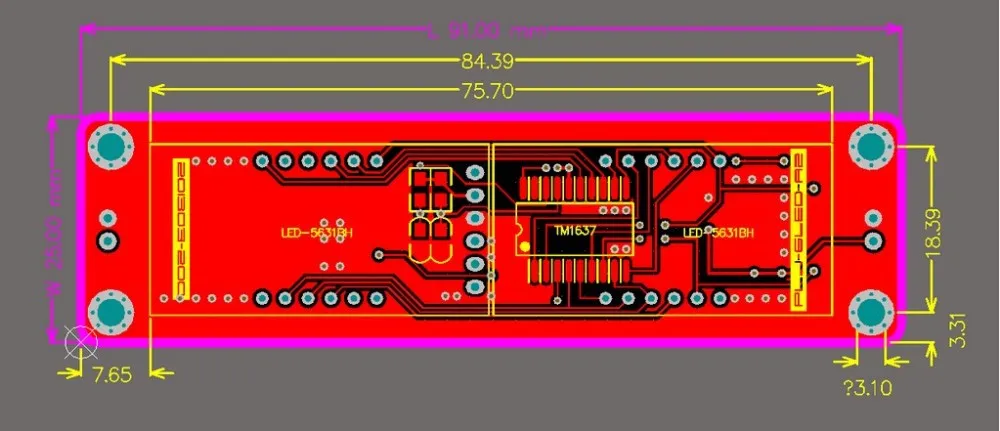

9. Физический размер
Длина x Ширина x Высота: 91 мм x 28 мм x 20 мм
10. Встроенный интерфейс
Вход радиочастотного сигнала (дюйм): разъем HX2.54-2 p
ICSP (интерфейс программирования): 2,54-6 p pin
Интерфейс источника питания постоянного тока (дюйм): розетка HX2.54-2 p
