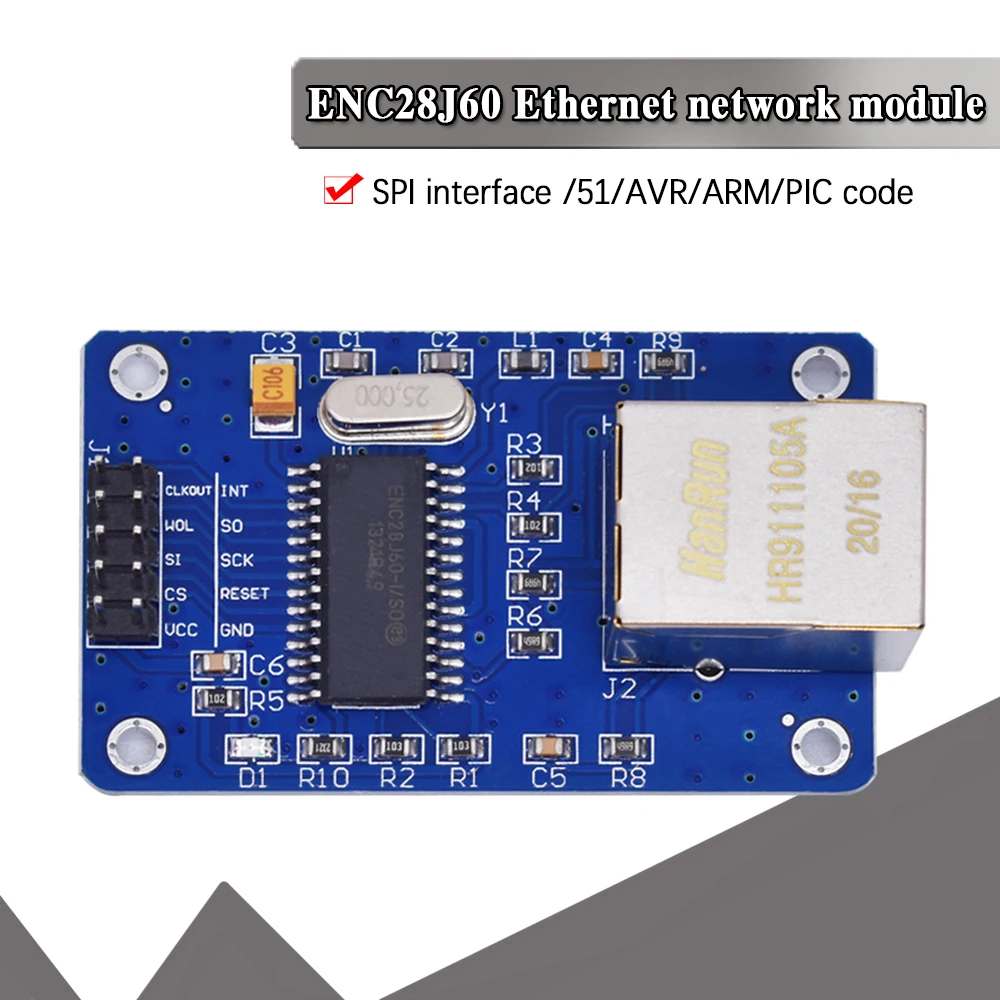

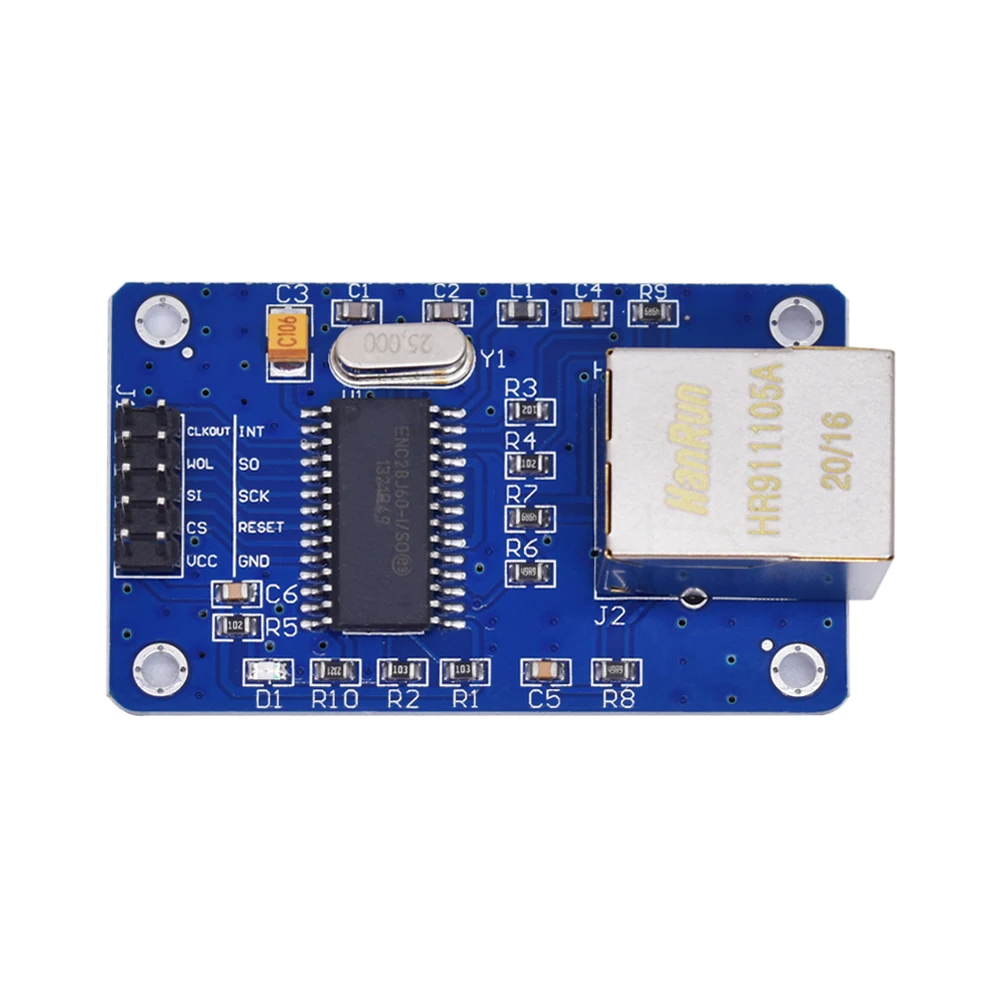

Модуль сетевой платы Ethernet ENC28J60, 25 МГц, Кристалл AVR 51 LPC STM32 3,3 В для arduino

843

Мы являемся производителем электронных модулей, принимаем Оптовые заказы!

Отладка напоминание:

1. IP-адрес компьютера для сетевого сегмента и модуля, такого как IP-модуль 192.168.1.2, комплект IP-компьютера: 192.168.1.3; 192.168.1-это 3 секции;

2. Перекрестите сетевой кабель, подключенный к разъему компьютерного сетевого модуля и разъему; (то есть перекрестная кабельная сеть 1 3,2, и тогда не поймите, что есть изображения Baidu);

3. При подключении модуля и микроконтроллера следует обратить внимание на надежность подключения каждой линии (поверхность даже не соединена с товаром);

4. И порт MCU IO для подтверждения правильности;

5. Программа перекомпилируется, скачивается, проверяется, нужно ли загружать! STM32 и 51 IO

Инструкции по монтажу:

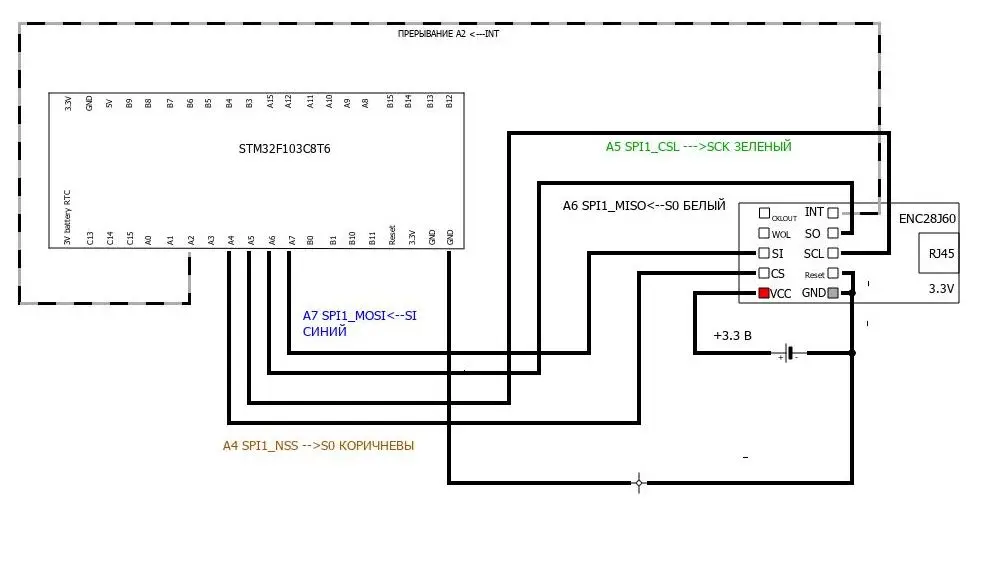

############ Соединение STM32 ##########

STM32f103VBT6 ENC28J60 модуль или другой stm32

PC10 ----------- сброс

PC12 --------- CS // PC12 режим вывода для подтягивания

// SPI1-

PA5 ----------- SCK/режим вывода

PA6 ----------- SO/режим ввода

PA7 ----------- SI/режим вывода

###### 51 микроконтроллер ########## // ---------------------------------

Изменение IP-адреса и MAC-адреса в uipopt.h

192.168.1.100

// --------------------------------- Конфигурация порта в spi.h.

STC12C5A60S2 DIP OSC: 18,432 Msbit CSN = P1 ^ 0; /28J60 -- CS (SS)

Sbit SIN = P1 ^ 1; /MOSI

Sbit SON = P1 ^ 2; /MISO

Sbit SCKN = P1 ^ 3; /SCK

Sbit RSTN = P1 ^ 4; /RST

Sbit INTN = P3 ^ 3; /INT
