Новые функции обновления v3:
1. Диапазон тестового тока изменяется с 0,20-0,10 А до-а.
2. Нижний предел и диапазон конечного напряжения изменены от 1,0-25,0 в до 0,9-28,0 в.
3. Поддержка отображения нерабочего напряжения.
4. Увеличьте поддержку четырехпроводного тестирования в электронном режиме нагрузки с независимым четырехпроводным индикатором напряжения.
5. Светодиодный указывает, что цифра настройки изменена на цифру текущей настройки и индикатор мигания

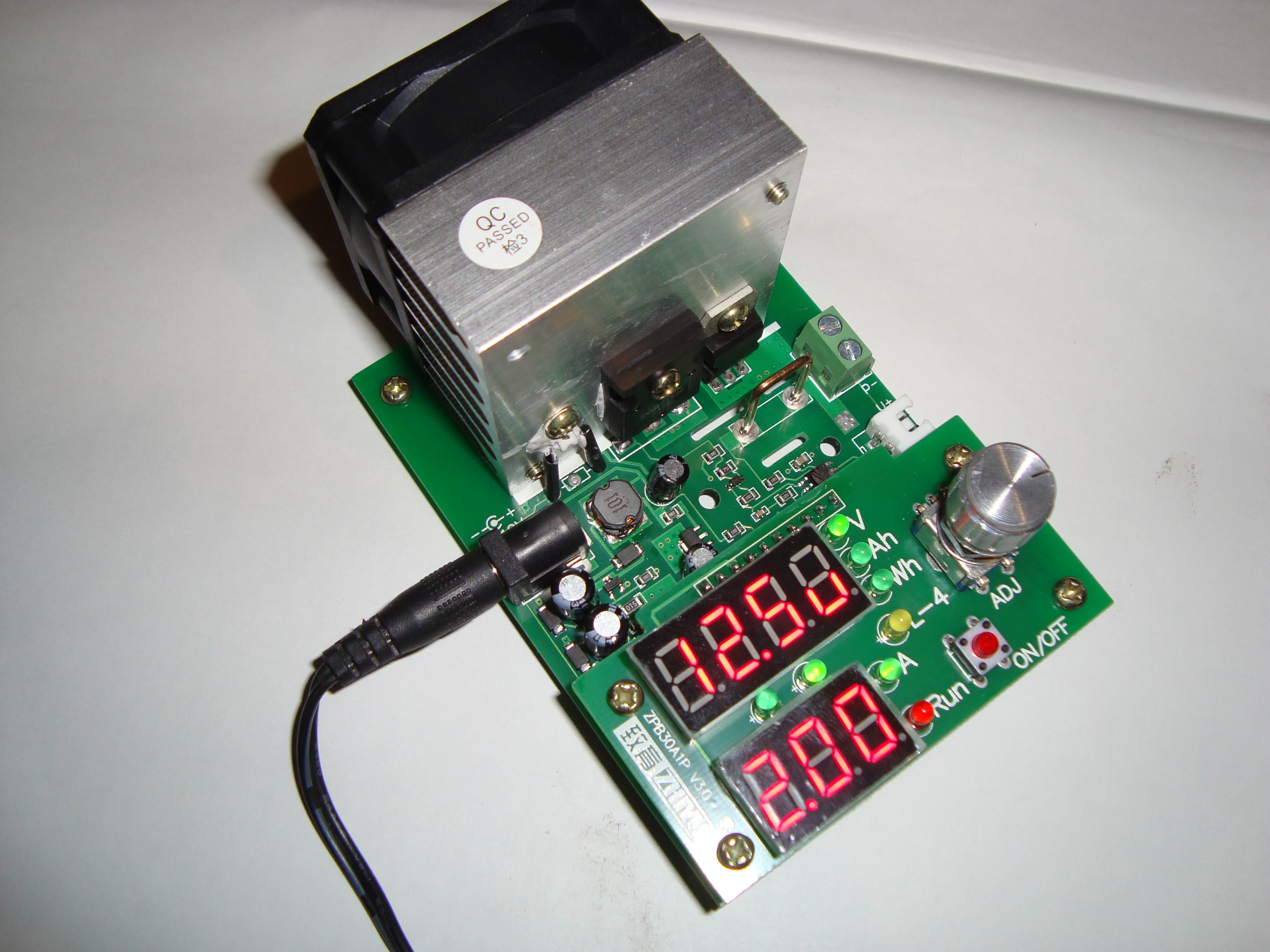

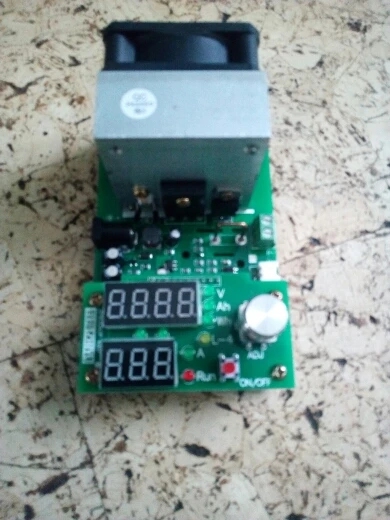

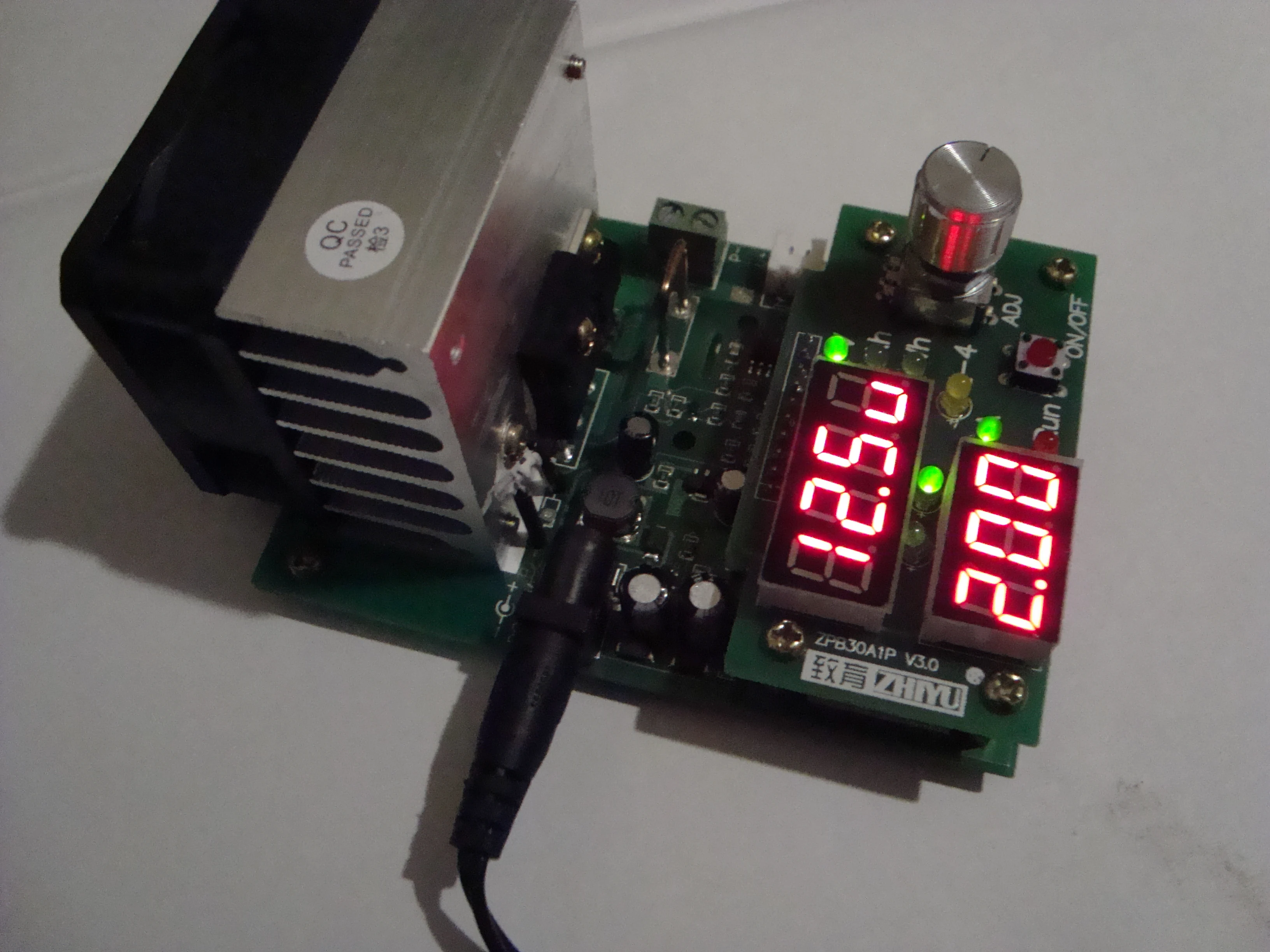

V3 (NEW-30A1) 60 электронная нагрузка Руководство пользователя
Рабочий Источник питания: стабилизированное напряжение 12 В постоянного тока (11-13 в) не менее 5,5 а интерфейс: положительный полюс 2,1 * внутри круглого отверстия
Режим работы: однорежимный постоянный ток (CC)
Ток разряда: 0,10-а с шагом А или А
Погрешность тока разряда не превышает: 0.7% Плюс/минус А
Погрешность теста емкости не превышает: 0.5A 2%, 2A 1.5%, 5A и выше 1.2%
Диапазон настройки автономного (конечного) напряжения: 0,9-28,0 в, шаг 1 в или 0,1 в
Напряжение разряда: 0,90-30,00 В (при влиянии внутреннего сопротивления MOS и других потерь, измеренный входной ток 1 в может поддерживать ток 6-7 А, И измеренное напряжение должно быть больше 1,3 в при а)
Погрешность измерения напряжения не превышает: 0.8% +-0,02 в
Мощность: супер мощность 62 Вт автоматически ограничивает ток (например, для 60 Вт он может открывать 9,99 А при 6 В и только 3,00 А при 20 в)
Предел статистического значения для тестирования батареи: 999,9 Ач или 9999 Втч, тест прекращается при достижении значения (первым условием является конечное значение)

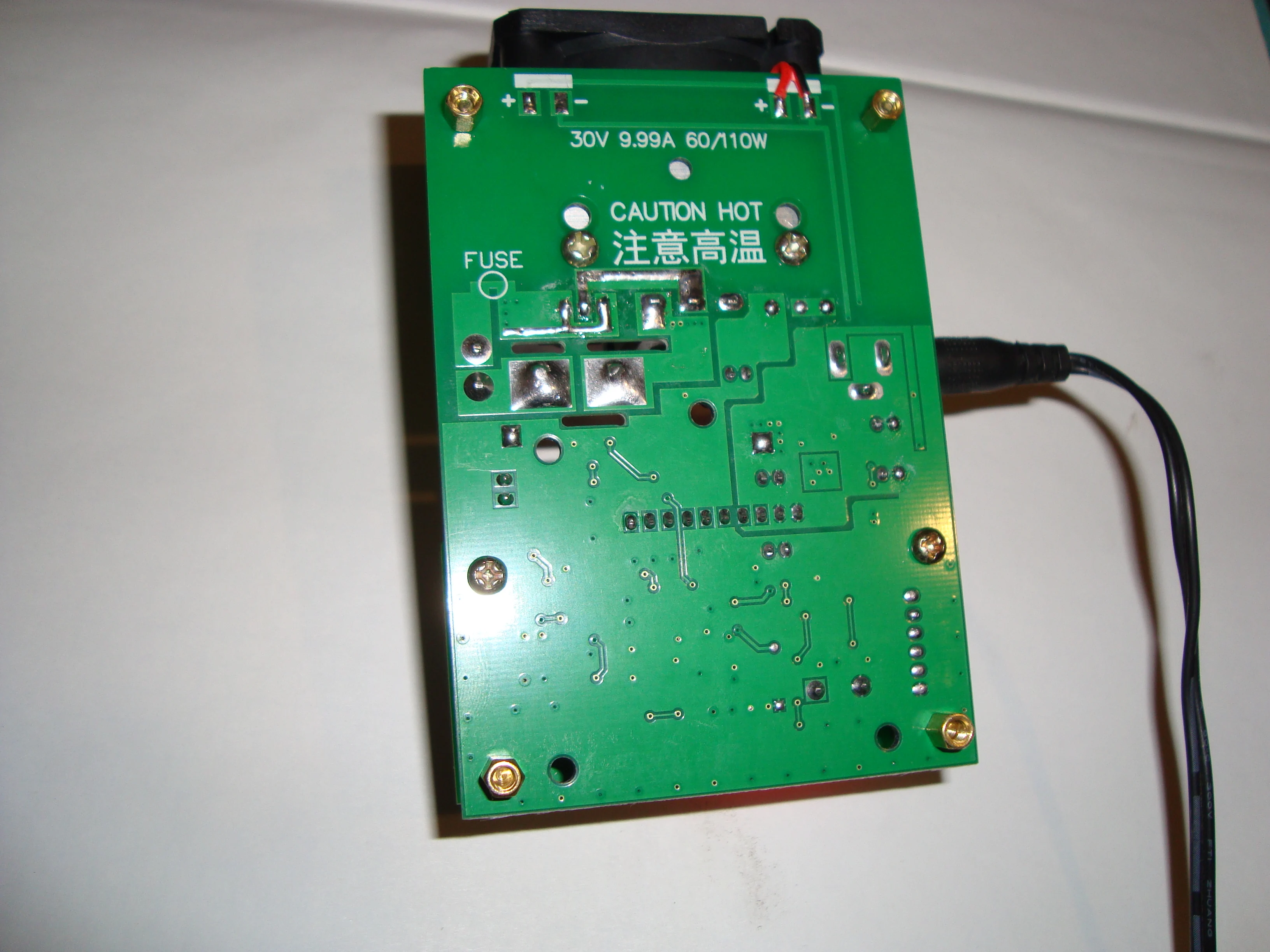

Размер печатной платы: 60 Вт, 112 мм * 70 мм * 57 мм (вентилятор, выступающий из платы, составляет около 12 мм)
Вес: около 170 г (60 Вт)

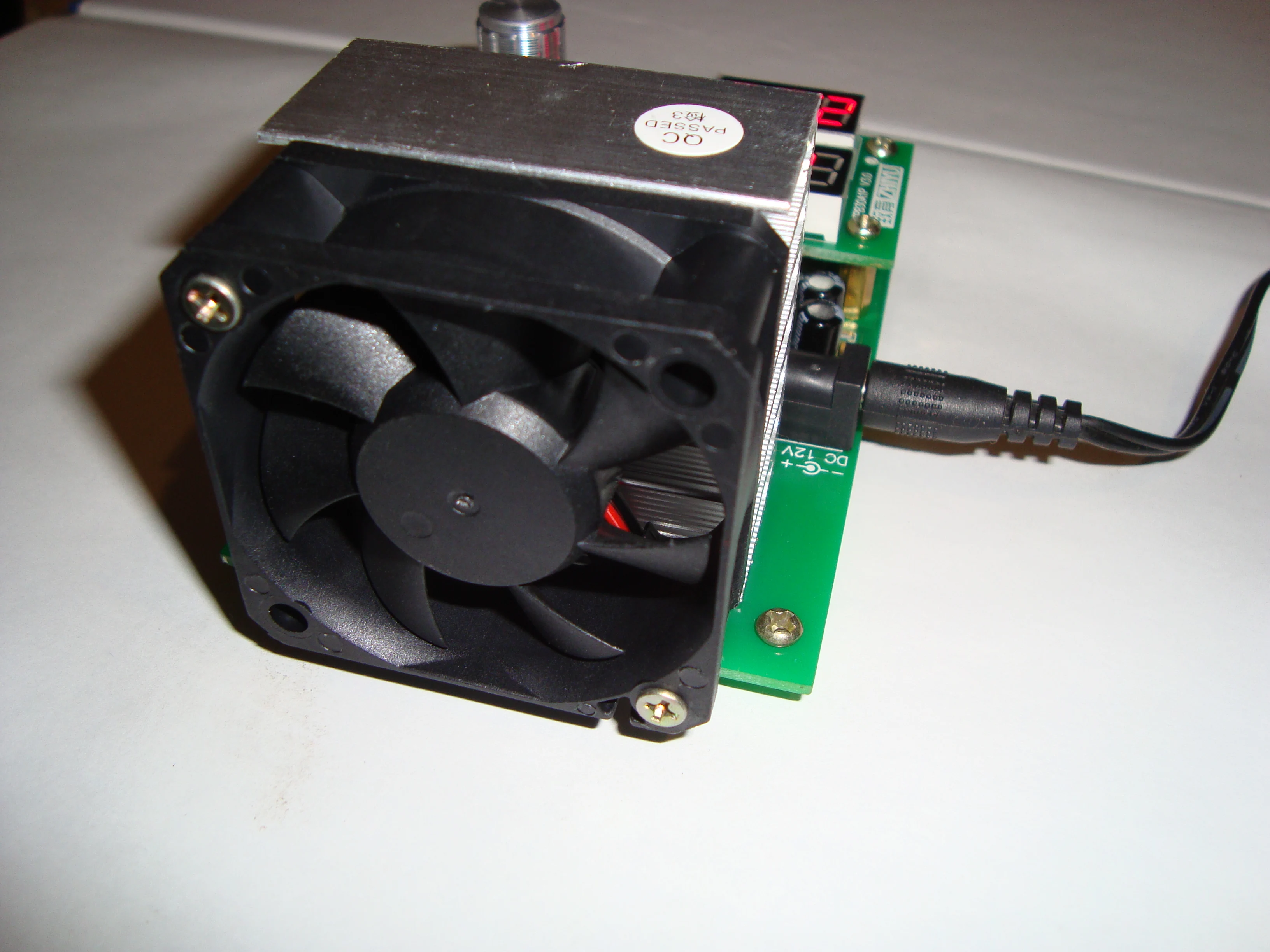

Управление вентилятором: интеллектуальное управление вентилятором (вентилятор может автоматически и непрерывно меняться в зависимости от температуры радиатора)
Функция защиты: защита от перегрева «otP», мгновенная защита от перегрева по мощности «oPP», защита от перенапряжения «ouP», защита от обратного подключения, защита от аномального напряжения источника питания.
Инструкции:
Один: Настройка функционального режима (по умолчанию заводской-электронный режим нагрузки): Нажмите и удерживайте «Вкл/Выкл» во время включения тестера, а затем отпустите кнопку, когда появится веселье *, затем войдите в меню настроек функций. Измените настройки, поворачивая ручку, переключитесь на следующий шаг, нажав «Вкл/Выкл», и установите в следующем порядке:
1. Настройка режима «Fun1»-это электронный режим нагрузки, а «Fun2»-режим проверки емкости аккумулятора.
2. Переключатель зуммера установка зуммера «bEon» включена, а зуммер «bEoF» выключен.
3. Настройка яркости дисплея «Lt-1» «Lt-2» «Lt-3», три уровня яркости на выбор. По окончании работы нажмите «Вкл/Выкл» еще раз, чтобы сохранить и выйти из настройки. Затем тестер перезапустится и перейдет в нормальное рабочее состояние.
Два: Электронный режим нагрузки:
1. Включите рабочий источник питания 12 В, убедитесь, что он находится в остановленном состоянии (индисветильник «RUN» выключен, в противном случае нажмите «on/off», чтобы выключить), подключите проверенный источник питания к входному порту питания (P + P-), если используется для четырехпроводного подключения, Пожалуйста, подключите линию обнаружения напряжения к разъему (V + V-) одновременно. Когда напряжение тестируемого источника питания выше 1 в, напряжение отображается автоматически, а светильник «L-4» будет гореть, когда будет распознан четырехпроводной режим. Примечание: При подключении не прикасайтесь к радиатору с помощью отвертки и не подключайте обратную полярность.
2. Установите ток и нижнее предельное напряжение через ручку. Поверните ручку, чтобы установить значение текущего положения настройки. Нажмите на ручку, чтобы переключить цифру настройки. Будет мигать число текущих настроек. Если вы не будете работать более 3 секунд, он автоматически выйдет из настройки. Вернуться к нормальному отображению напряжения и тока.
3. Нажмите «Вкл/Выкл», нагрузка начнет работать, «бежать» загорается, цепь применяет установленный ток разряда к проверенному на входе источнику питания, И фактическое входное напряжение нагрузки отображается вверх, когда напряжение ниже установленного нижнего предельного напряжения, «Запуск» Мигает свет, и вскоре зазвучит зуммер.
4. Ток можно изменить в любое время во время тестирования. Если необходимо изменить нижнее предельное напряжение, нагрузку необходимо выключить перед модификацией.
Примечание: в состоянии тревоги ток можно регулировать только вниз, но не вверх! Функция сохранения автоматического отключения питания тестера может сохранить заданные параметры и рабочее состояние. При выключенном и повторном питании состояние и данные до выключения питания будут полностью восстановлены.
Три: режим тестирования емкости аккумулятора:
1. Перед тестированием аккумулятор должен быть полностью заряжен специальным зарядным устройством!
2. Включите тестер, чтобы войти в режим тестирования емкости аккумулятора, подключите положительный и отрицательный полюса цепи тока аккумулятора к клемме P + P, при использовании четырехпроводного прибора для тестирования, пожалуйста, также подключите положительный и отрицательный полюса четырехпроводного интерфейса тестирования напряжения прибора к V + V-порту. Тестер будет отображать напряжение батареи. Если четырехпроводная тестовая линия напряжения подключена правильно, светильник «L-4» светильник рается одновременно.
3. Установите ток разряда и напряжение прекращения разряда, вращая ручку (см. 2: 2. Описание для конкретных методов). После настройки нажмите «Вкл/Выкл». Сначала тестер проверит батарею и цепь, а затем войдет в тест. Если есть код неисправности, см. Следующее описание.

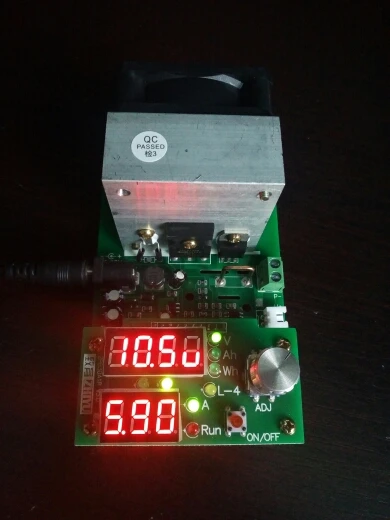

4. Во время тестирования верхняя цифровая трубка по очереди отображает напряжение аккумулятора, ток разряда Ah и энергию разряда Wh. Когда разряд закончился (напряжение батареи ниже заданного напряжения), тестер отображает данные в Ah и быстро мигает, В сопровождении пчелы зуммер издаёт Быстрый сигнал тревоги.
5. Нажмите ручку или переключатель старт-стоп, чтобы остановить сигнал тревоги. Вы можете повернуть ручку для просмотра данных о разряде аккумулятора, включая емкость разряда Ah, энергию разряда Wh и напряжение платформы V. После повторного нажатия кнопки «Вкл/Выкл» очищенные данные вернутся к начальной установке интерфейса для проверки следующей батареи.
Дополнительное Примечание:
1. Во время тестирования аккумулятора ток разряда можно отрегулировать в любое время. Если вам нужно отрегулировать напряжение прекращения, вы можете приостановить модификацию разряда, нажав «Вкл/Выкл» (приостановка разряда вернется на страницу настроек, И разряженные данные не потеряются. Нажмите и удерживайте «Вкл/Выкл», чтобы очистить данные).
2. Тестер автоматически сохраняет заданные параметры при выключении питания и записывает все параметры и состояния, когда питание выключено в процессе тестирования и состояние тревоги в конце теста. Все параметры и состояния автоматически восстанавливаются после повторного питания.
Код и значение защиты от неисправностей:
Ошибка 1: напряжение батареи при проверке емкости чрезвычайно высокое.
Ошибка 2: напряжение батареи ниже установленного конечного напряжения, аккумулятор не подключен или аккумулятор подключен обратно.
Ошибка 3: внутреннее сопротивление цепи слишком велико, иначе аккумулятор не может выдерживать заданный ток разряда.
Ошибка 4: Сбой цепи.
Ошибка 6: рабочий источник питания не подходит, пожалуйста, используйте стандартный источник питания с регулируемым питанием 12 В, а ток источника питания не менее 0,5 А.
OtP: защита от перегрева.
Ert: Температурный Зонд неисправен или температура слишком низкая.
OuP: чрезвычайно высокое напряжение в электронном режиме нагрузки.
OPP: сверхвысокая мгновенная мощность в электронном режиме нагрузки
