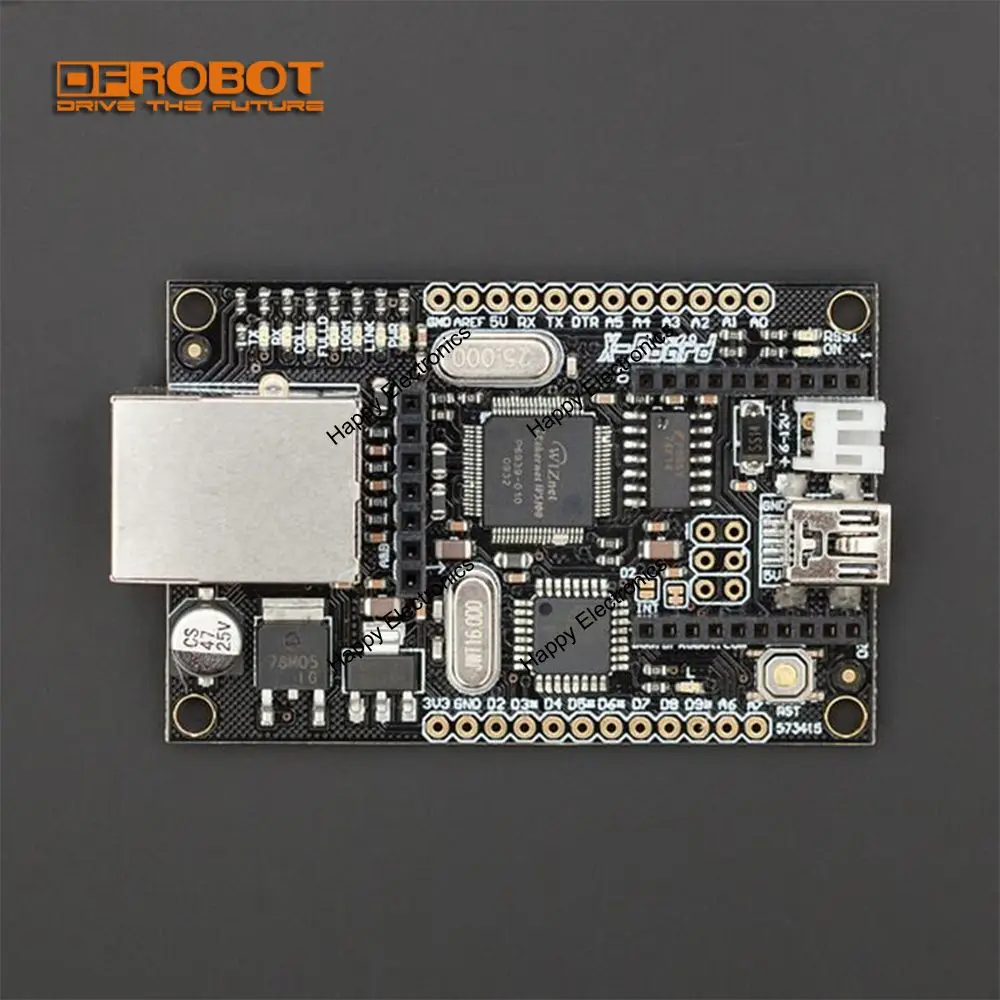

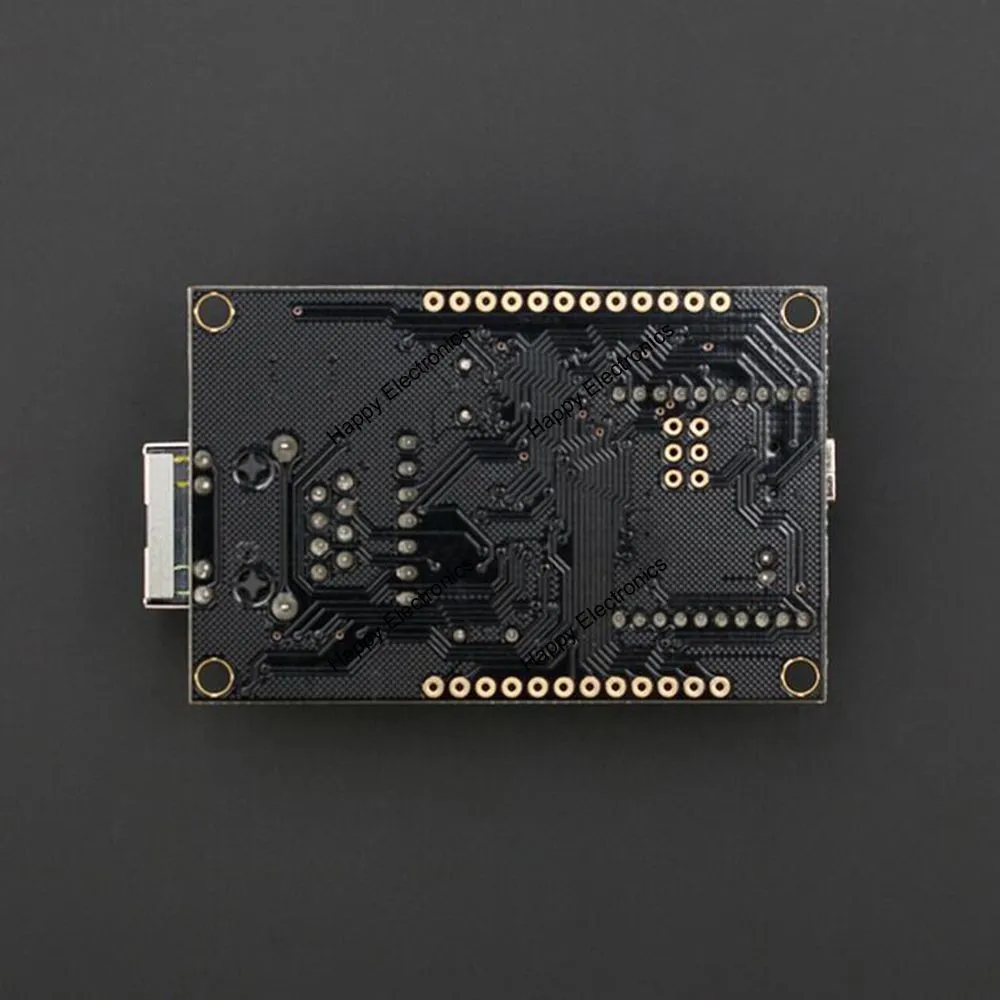

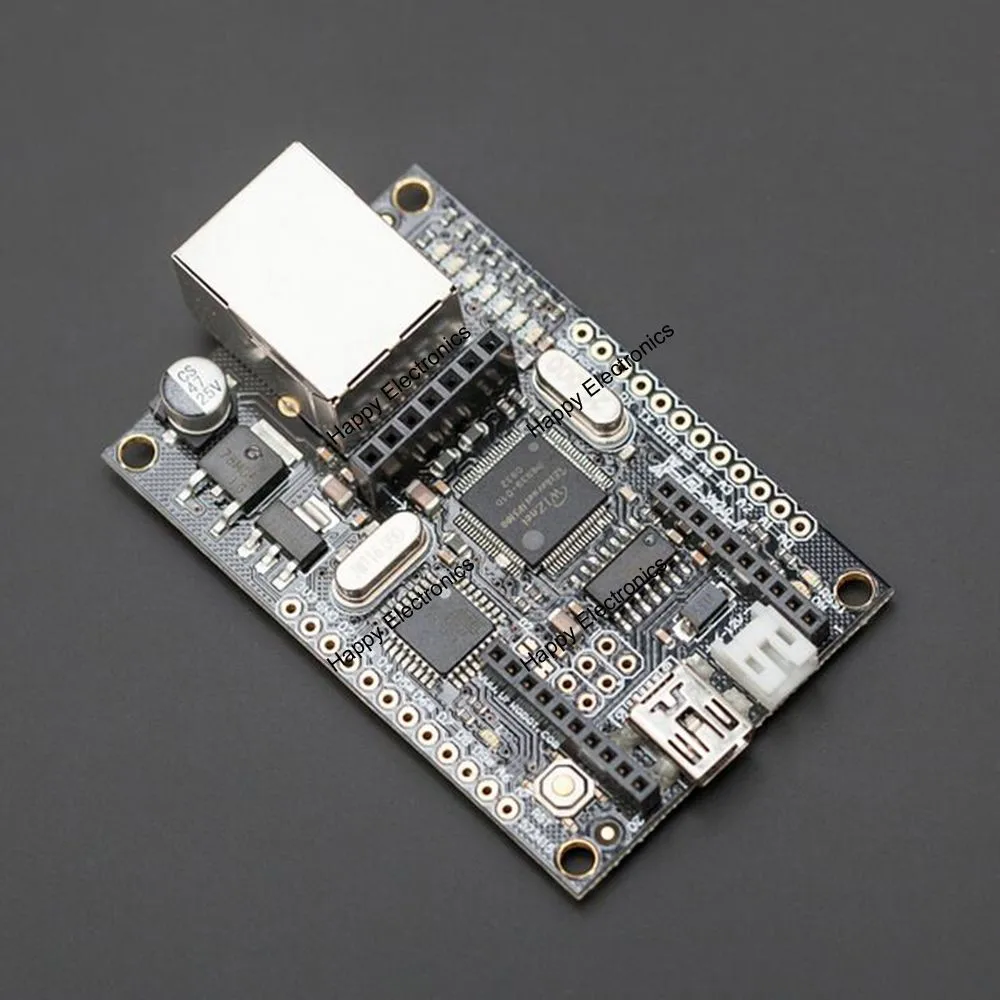

DFRobot 100% натуральная XBoard/X-Board V2 (мост между домом и Интернетом), Atmega328P WIZ5100 5 ~ 12 В с гнездом XBee Совместимо с Arduino для домашней автоматизации для управления роботом
Введение
Это версия 2,0 Xboard. Основное улучшение заключается в том, что в настоящее время он работает на 5 В, что делает его совместимым с большинством датчиков и протоколом I2C без необходимости преобразователя уровня напряжения. XBoard-это уникальная плата для arduino, которая имеет порт WIZnet ethernet, гнездо XBee И ATMega328. Эта плата добавит Беспроводное управление XBee, а также подключение к Интернету для ваших проектов. Это отлично подходит для любого, от домашней автоматизации до управления роботом. Возможности бесконечны! Он имеет 8 аналоговых контактов ввода/вывода и 8 цифровых контактов, 4 из которых имеют PWM (указано звездочкой). Он совместим со всеми модулями XBee, а также поставляется с интегрированный Разъем Для APC220 RF модуля или DF-Bluetooth модуля. XBoard может быть запрограммирован через FTDI программиста или через заголовок ICSP. Питание обеспечивается через разъем Mini USB. Вы можете настроить веб-сервер, через который вы можете связаться с удаленной платой для Arduino с помощью радиоприемников XBee, bluetooth или APC модулей. Эта информация может быть размещена на веб-сайте, в Twitter или других услугах. Мы использовали нашу XBoard для управления нашей офисной дверью из интернета. Все, что нам нужно сделать, если мы забудем, что наш rfid-значок должен войти в наш офис WiFi и отправить команду, чтобы открыть дверь! Мы создали руководство по проекту, которое включает в себя список деталей и исходный код, чтобы получить этот проект для себя. Плата требует основной FTDI платы для загрузки эскизов. Фотографии
Применение
Его можно использовать для передачи данных проводной сети и беспроводной сети друг другу; Интернет, мини-сервер LAN; Умный домашний сетевой контроллер; Контроллер робота и т. Д. Дополнительные детали
Модуль Xbee 1 мВт Проводная антенна XBee 2 mW-Серия 2 (ZB) XBee 2 mW Проводная антенна-Серия 2 (ZB) Bluetooth Bee Адаптер питания USB adapterUSB APC220 радиосвязь ModuleAPC220 модуль радиосвязи Примечание: используя Xbee S2, x-плата будет иметь возможность создать беспроводную сеть, которая может управлять до 255 конечных точек. Другие беспроводные модули поддерживают только точечную связь.
Спецификация

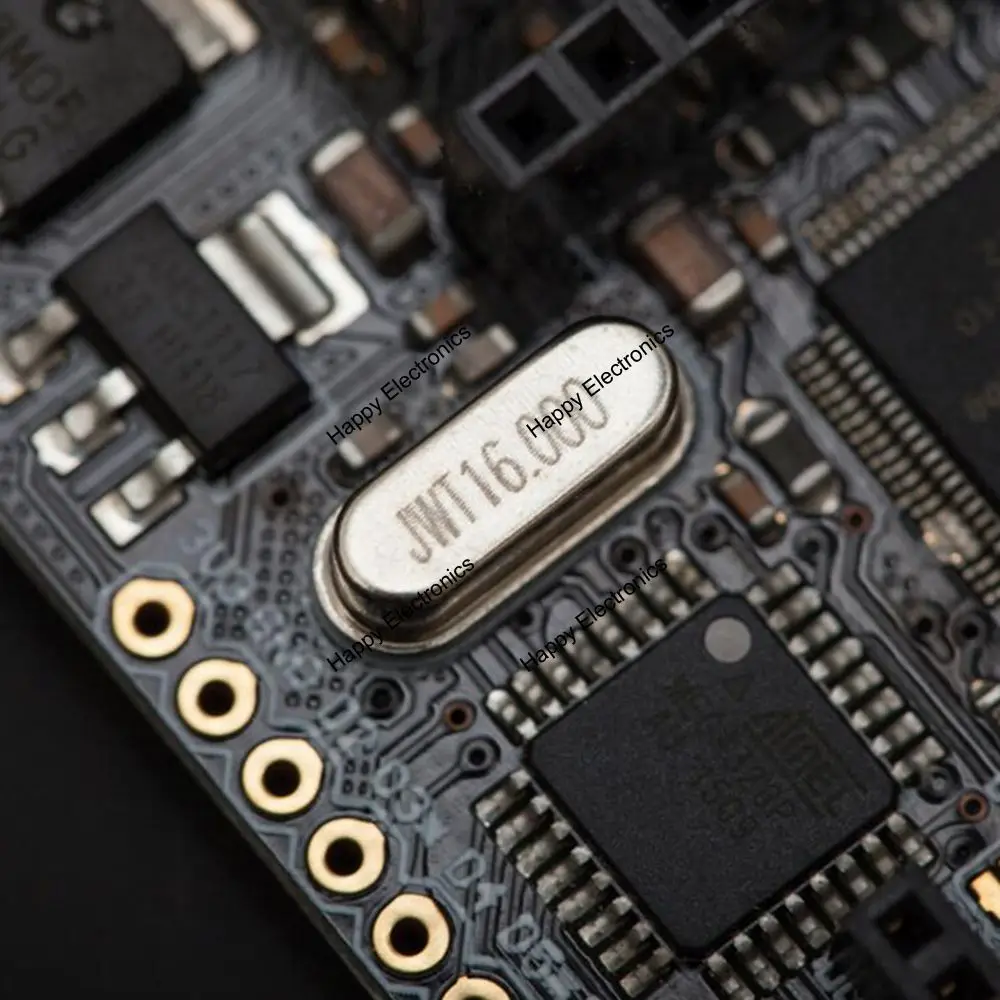

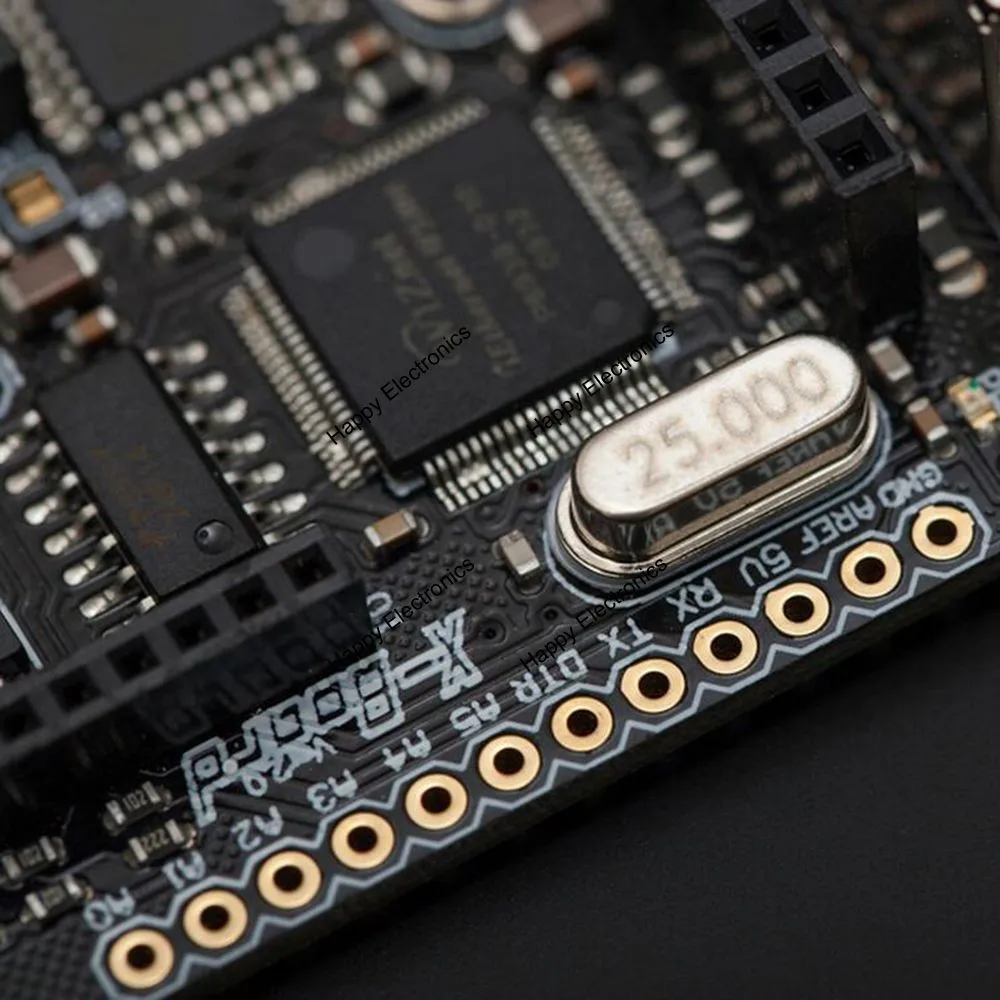

MCU: Atmega328P версия низкого напряжения (16 МГц) Ethernet: WIZ5100 Для Arduino Uno bootloader Напряжение питания: 5 ~ 12 В Выходное напряжение: 5 В/3,3 В Цифровой IO: 8 Аналоговый вход: 8 Envionment Friendly: соответствие Rohs Информационный светодиод PWR: означает, что плата и щит работают Ссылка: указывает на наличие сетевой связи и мигает, когда щит передает или получает данные FULLD: означает, что сетевое соединение является полным дуплексным 100 м: указывает на наличие сетевого подключения 100 МБ/с./с (в отличие от 10 МБ/с) RX: мигает, когда щит получает данные TX: мигает, когда щит передает данные COLL: мигает при обнаружении сетевых столкновений Размер: 62x40x18m Список доставки

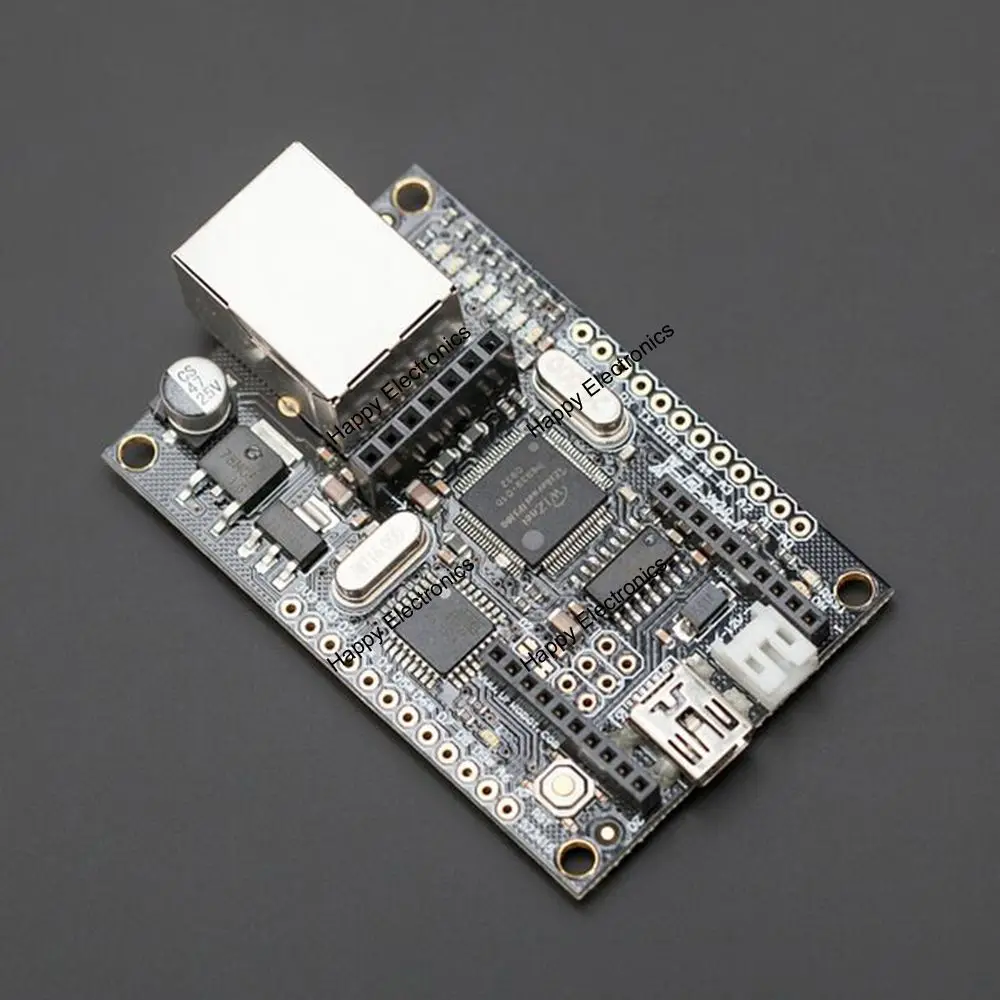

X-Board V2 x1
