Робот сделай сам Крышка шагового двигателя UGEEK для Raspberry Pi 3B,3B +,3A +,2B,4B,Zero,Zero w Шаговый двигательСерводвигательМотордатчикиИК Romote
U-geek workshop - Надежность 97%
Более 1205 подписчиков, дата открытия магазина 03.11.2015
- Положительные оценки: 98% (41)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 94%
Последнее обновление: 13.09.2024
Хорошая новость!
Шаговый двигатель шляпа была обновлена!
Гораздо проще подключить ШИМ/сервопривод.

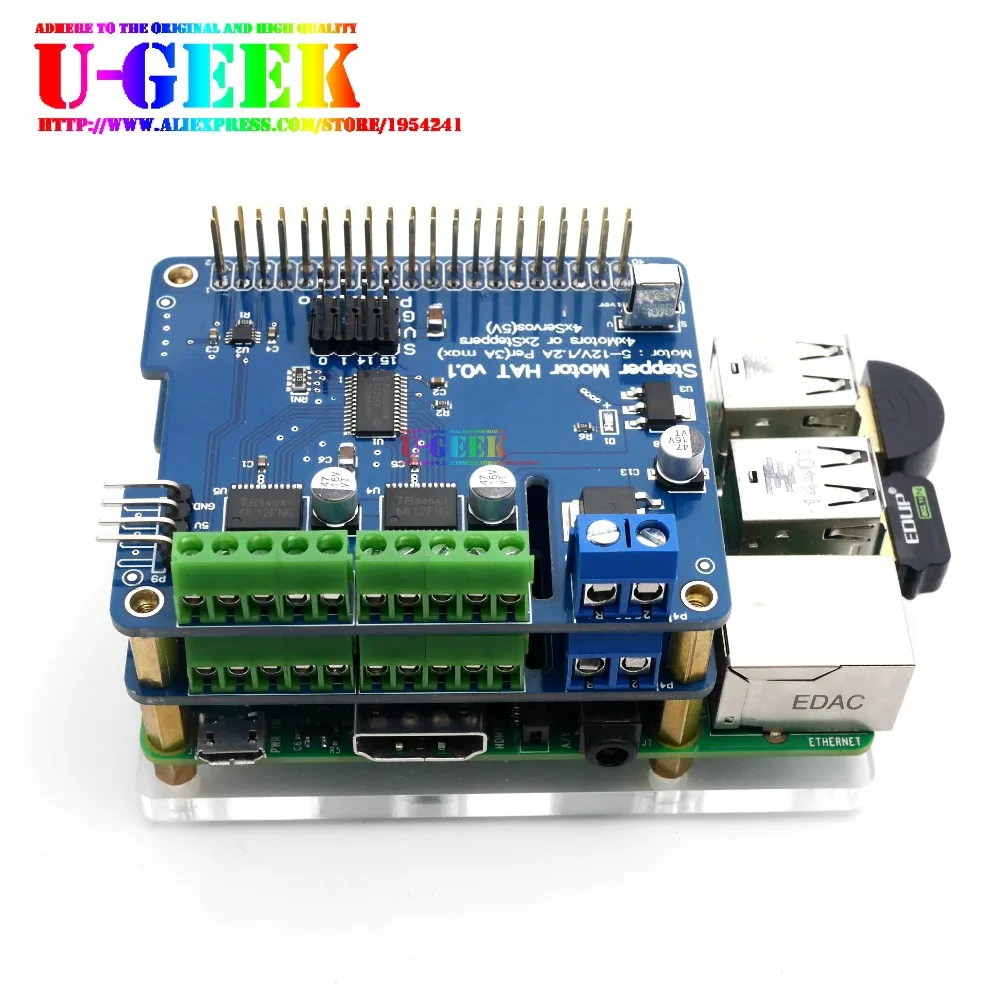

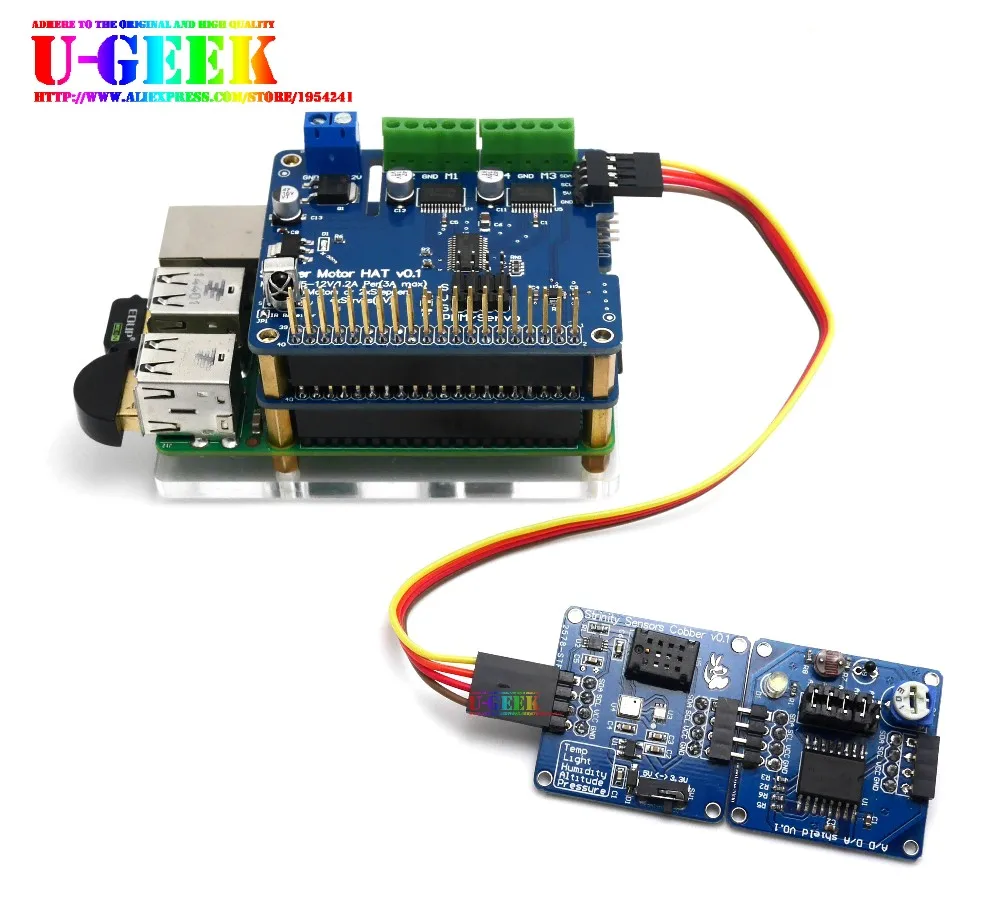

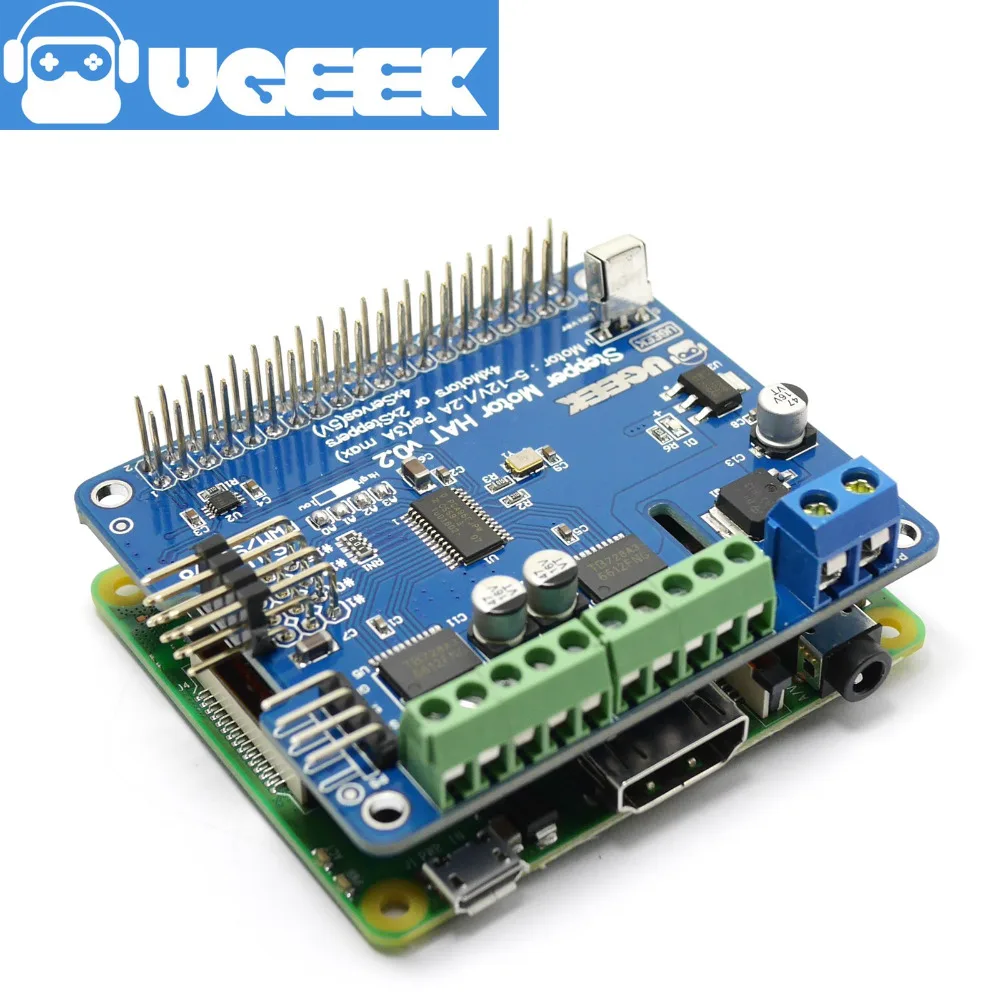

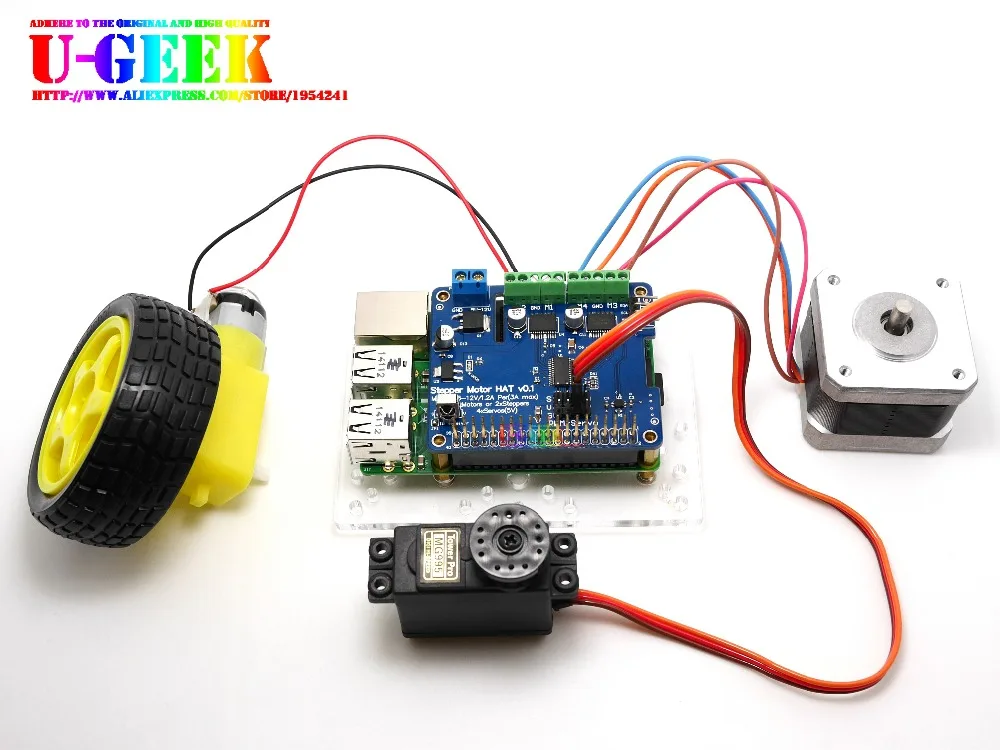

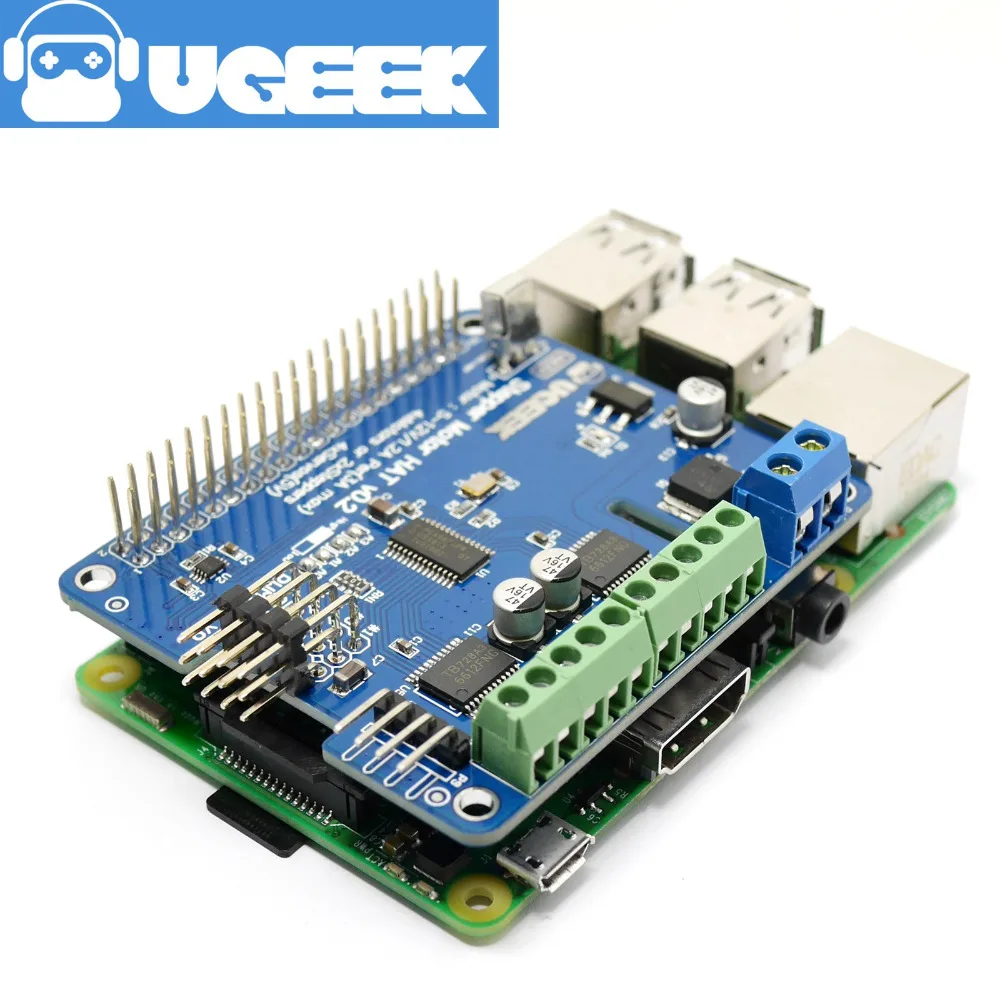

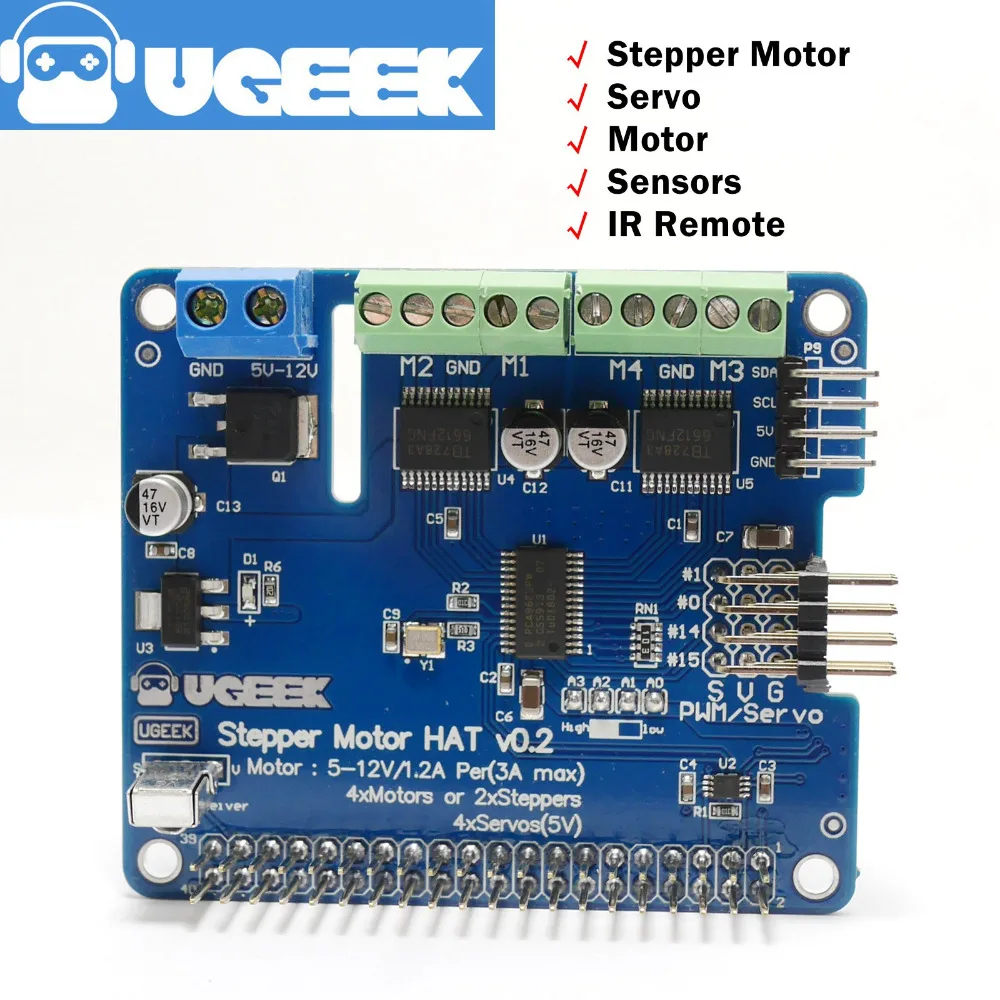

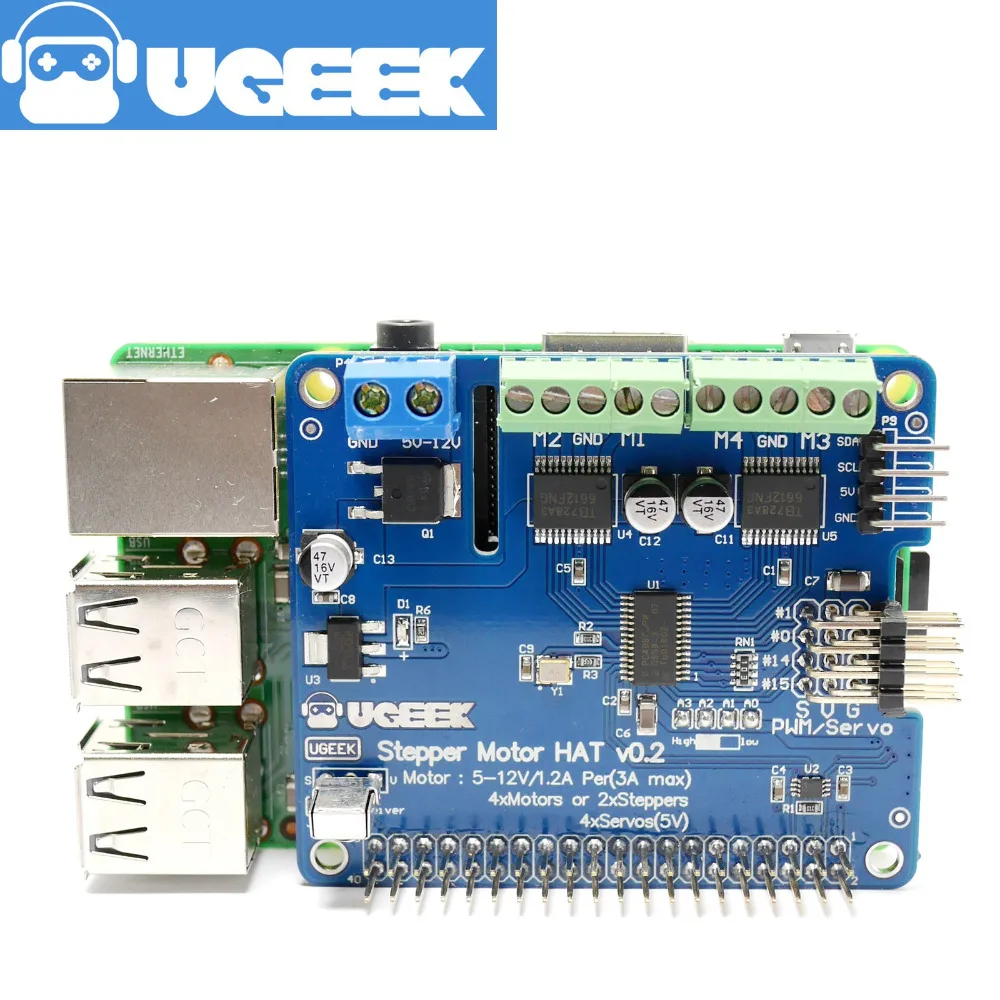

Особенности: 4 h-мосты: чипсет TB6612 обеспечивает 1.2A на мост (3A пик) с тепловой защитой отключения, внутренние защитные диоды. Может работать с двигателями на 5VDC до 12VDC. До 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 8-битный выбор скорости (так, около 0.5% разрешение) До 2 шаговых двигателей (однополярный или биполярный) с одной катушкой, двойной катушкой, переплетенной или микрошаговой. До 4 канала 12-битная ШИМ/Servo(5 В) Один инфракрасный приемник (GPIO26) Соединители большого клеммного блока для легкого подключения проводов (18-26AWG) и питания Защищенная полярность 2-контактный терминальный блок и джемпер для подключения внешних 5-12VDC мощность Лучше всего работает с Raspberry Pi model A +, B +,Pi 2, oR Pi 3; Установите простую в использовании библиотека Python, ознакомьтесь с примерами и вы готовы к работе! Шапка Pi 2x20P с удлиненными штифтами Как Применение:
Руководство пользователя и система img: пожалуйста, обратитесь кSourceforge.net/projects/u-geek/files/HATs/Raspi_MotorHAT/
Видео:
Youtu. be/lUQ9d245ZK4
Youtu. be/GvSKLs977gI
Youtu. be/Sdk6P-6Sh-I
Примечание: скопируйте адрес подсветки в веб-браузер, чтобы получить руководство пользователя, систему img и видео.
Отзывы покупателей
Страна: RU Доставка: Standard Shipping 07.08.2022

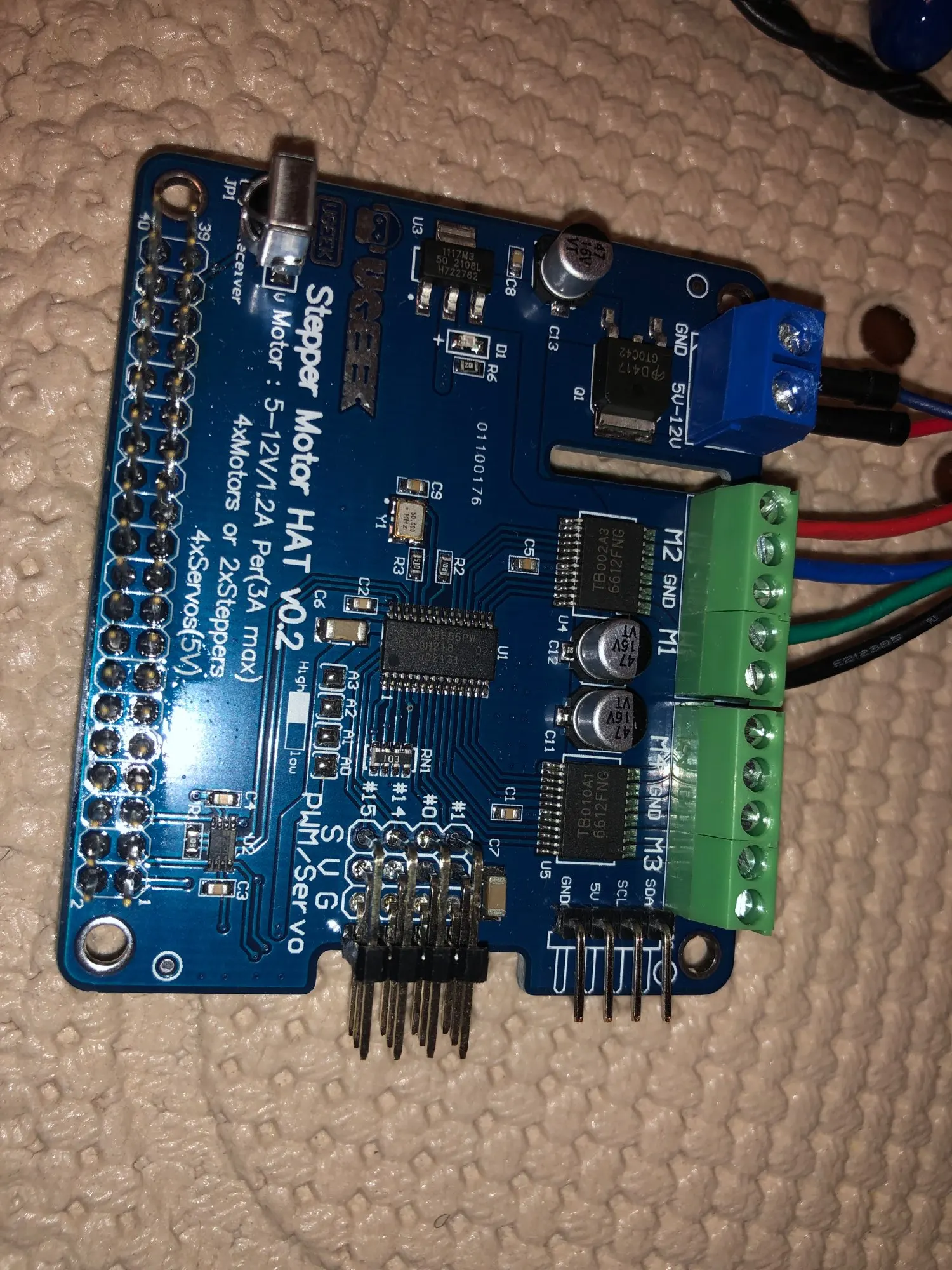

Проверил, работают. Продавец уточнил мои кривые данные по адресу доставки, чтобы удостовериться в получении мной товара. Отдельное спасибо. При подключении к 24в взлетают конденсаторы, при их замене схема продолжает работать. С мануалами, которые я просил скинуть, меня проигнорили. Если что они есть тут: wiki.geekworm.com в разделе expansion board, если не работает тестовая программа, проверь python2.7 ли у тебя, под python3 нужно переписывать библиотеку. При пироге из плат нужно распаивать перемычки A0-A4, меняя I2C адрес для каждой. Плата и нанесённая гравировка соответствуют картинке, радует глаз.
