Описание:

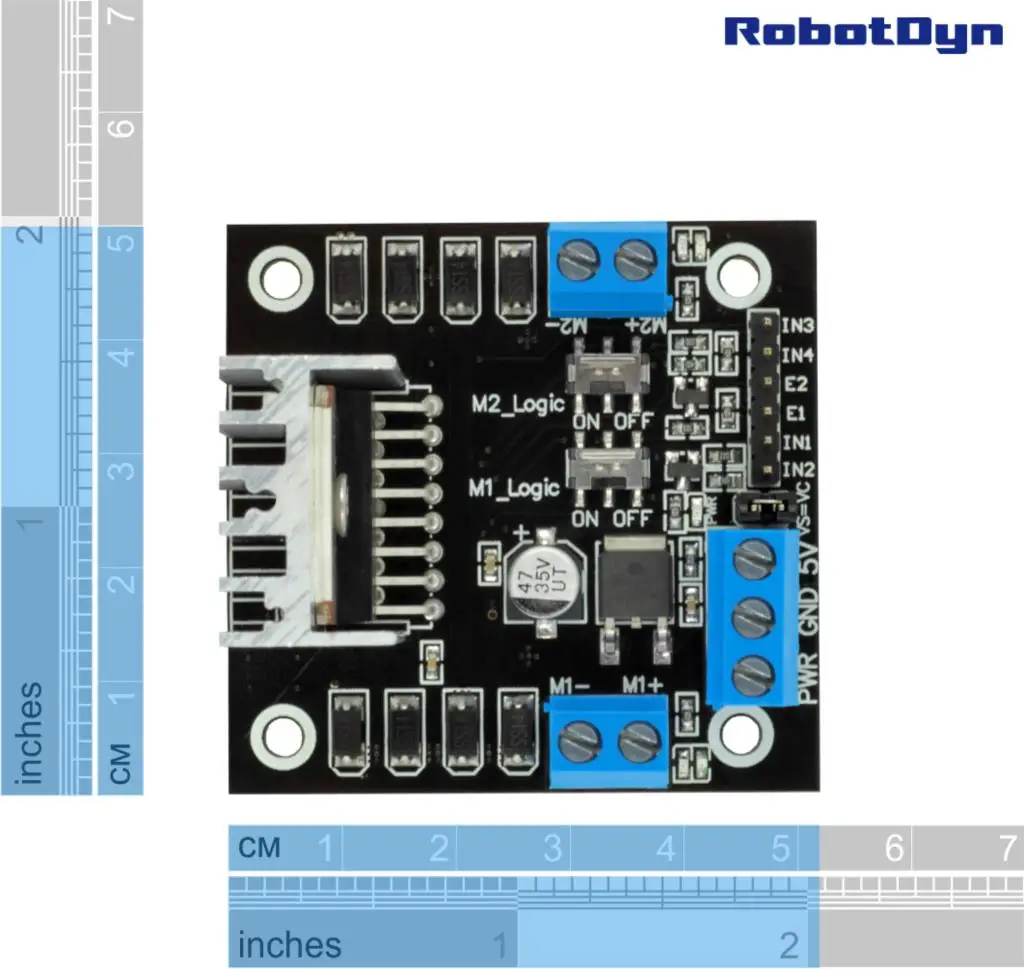

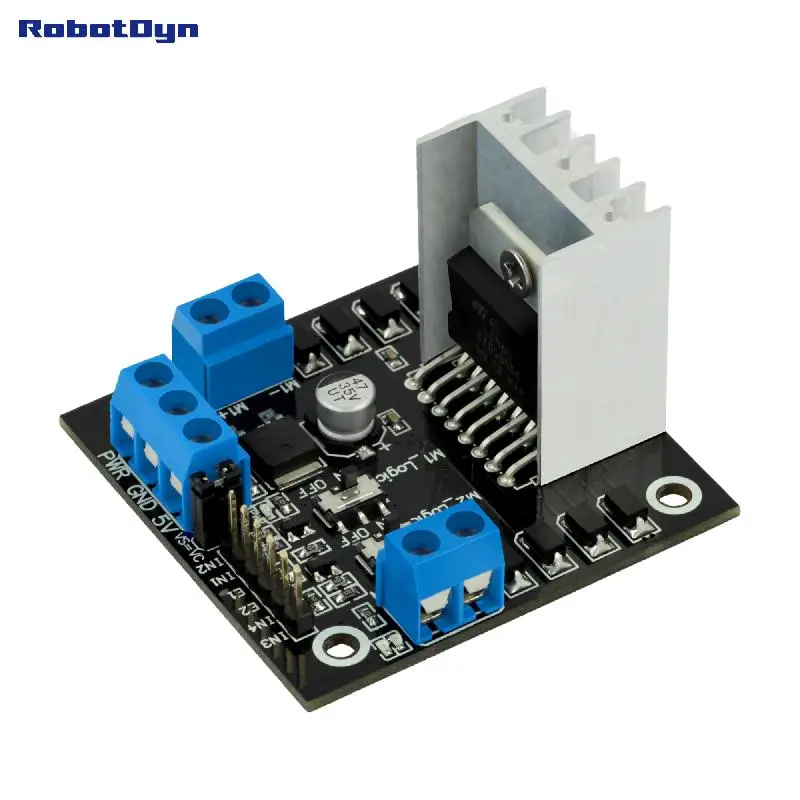

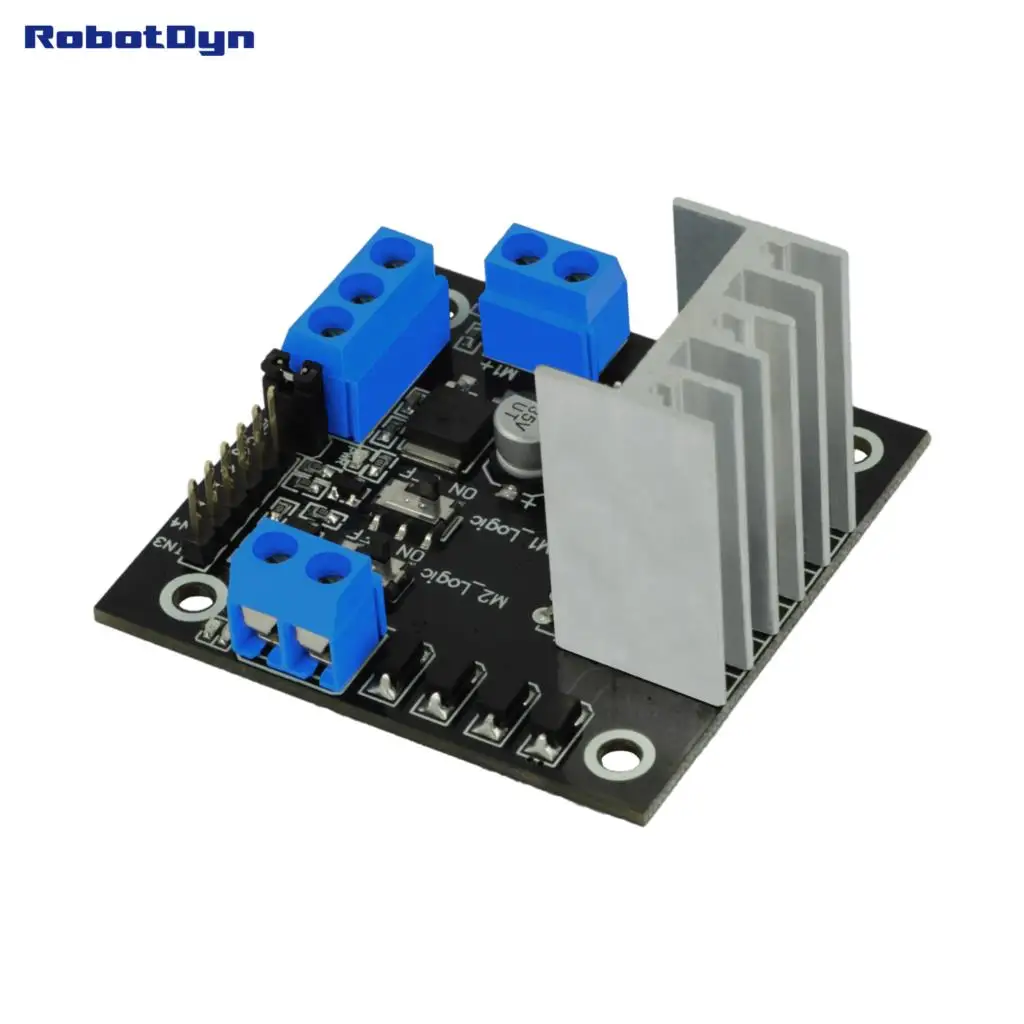

.Драйвер двигателя L298NДля Arduino сЛогикаСистема управленияПозволяет управлять 2 двигателями постоянного тока, управлять скоростью вращения, направлением вращения, останавливать моторы с freewwheeling или блокировать их действие. Вы можете управлять каждым двигателем. Кроме того, вы можете управлять биполярным шаговым двигателем до 4А.
Драйвер двигателя L298NДля Arduino используется чип L298P с напряжением 5-36 в и пиковым током до 2 А на каждом двигателе (канале).
Светодиодный драйвер определяет направление вращения каждого двигателя.
Регулирование скорости осуществляется через режим PWM по умолчанию, сигнал может быть применен PWM Arduino выходы 10 и 11 (цифровые выходы, соответствующие PWM).
Он имеет 2 режима вращения:
Прямое управление: двигатель 1-выходы: 8, 9, 10 (ШИМ)/двигатель 2-выходы: 11 (ШИМ), 12, 13;
Логическое управление:Мотор 1-выходы: 9, 10 (ШИМ)/мотор 2-выходы: 11 (ШИМ), 13.

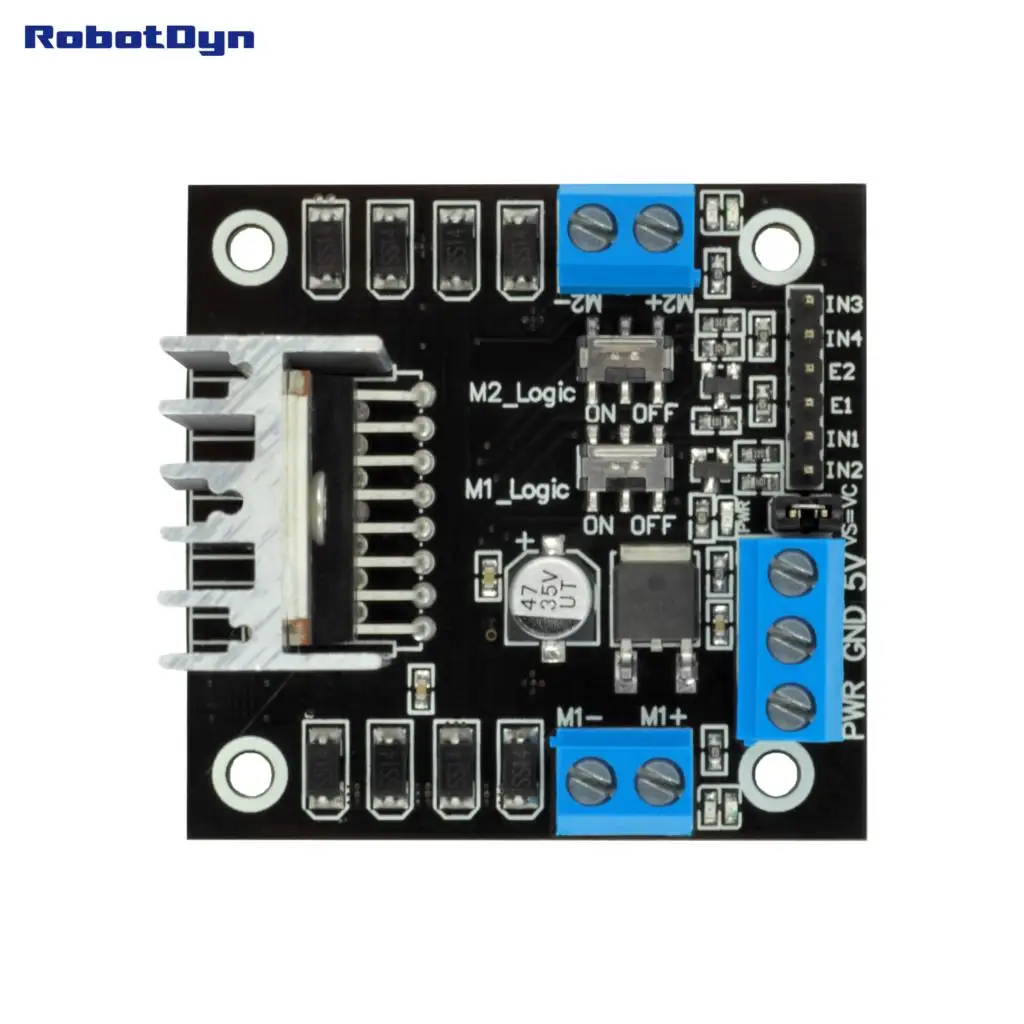

Используйте переключатели shield для изменения режима управления. Для каждого канала имеется индивидуальный переключатель.
Прямое регулирование обеспечивает контроль драйвера L298N и использует 3 выхода Arduino для каждого канала.
Использование логического регулирования дает Бесплатные цифровые выходы Arduino: 8 и 12. И используется только 4 цифровых выхода.
Вкладка управления двигателем:
Штырь #
Логика на
Логика выключена
Вперед
Задняя часть
Бесплатная остановка
Стоп-блок
Вперед
Задняя часть
Бесплатная остановка
Стоп-блок
Двигатель 1
10-E1
1.
1.
0
Не доступен
1.
1.
0
1.
9-в1
0
1.
0/1
1.
0
0/1
1.
8-In2
Не используется
0
1.
0/1
1.
Двигатель 2
11-E2
1.
1.
0
1.
1.
0
1.
13-In3
0
1.
0/1
0
1.
0/1
1.
12-In4
Не используется
1.
0
0/1
1.
* 0 = низкий, 1 = высокий.
Официальная страница продукта:
Http://robotdyn.com/Mod-RFID/MEGA-CH340G/MotorDriver-L298N/2A/2M-EN-Международный
Http://robotdyn.ru/Mod-RFID/MEGA-CH340G/MotorDriver-L298N/2A/2M-RU-Русский
* Для получения подробной информации о продукте, инструкции, руководство и программное обеспечение, пожалуйста, посетите официальную страницу продукта.
