Релейный Щит для Arduino Uno, 4 реле (в сборе)

Описание:

С релейным экраном вы можете включить бытовую технику, управлять электрооборудованием.

Реле Щит 4x(4 реле)-позволяет управлять потребительских устройств подключается к сети 220V, переключатель мощности комплектация: моторы, туфлями-лодочками. Всего найдено 4 реле с коммутационными характеристиками: AC 250V-10A, DC 60V-10A.

Легкое реле заключается в том, что оно отделяет Каналы управления и каналы движения. Это обеспечивает большую защиту вашего микроконтроллера. Но нет гарантии защиты при очень высоких токах.

Мы улучшили щит для большей безопасности:

1. Мы сняли реле и клещи сами за пределами платы контроллера зоны Arduino,

2. Мы сделали изоляции реле контроля через анод (4 канальная оптопара TLP521-4), в настоящее время Arduino схема и выходных сигналов не включаются телекоммуникации реле сама по себе.

3. Треки, соединяющие релейную доску и моллюски, имеют дополнительный слой припоя, чтобы выдерживать высокие нагрузки.

Для большей гибкости в использовании входов/выходов Arduino, каналы управления реле могут быть подключены к любому цифровому выходу Arduino D0-D13, с перемычками (перемычкой провода). Это означает, что вы не связаны с какой-либо конкретной или булавкой.

Индикация реле происходит с помощью светодиодов на каждом канальном реле.

Для работы платы требуется подключение внешнего источника питания 6-12 В. Для реле и цепи управления Используйте ток около 400 мА, и не всегда плата Arduino, сможет обеспечить такой источник питания для 5 В. С помощью перемычки вы можете переключить источник питания от внешнего к плате Arduino.

Есть небольшая площадь припоя для установки компонентов вашего проекта. Что добавляет больше функций и логики для управления реле.

В комплект входят монтажные винты и гайки для крепления стойки к плате или плате Arduino.

Технические детали: Совместим с форм-фактором, Arduino Rev3, 4 реле и канал управления, Светодиодный индикатор для реле, Выбор любого из цифровых контактов D0-D13 для управления реле, Полная развязка цепи контроллера и реле управления через оптопары, Опции реле: AC-240V нагрузки/10A, DC-60V / 10A. Потребление тока 6-12 В/400 мА

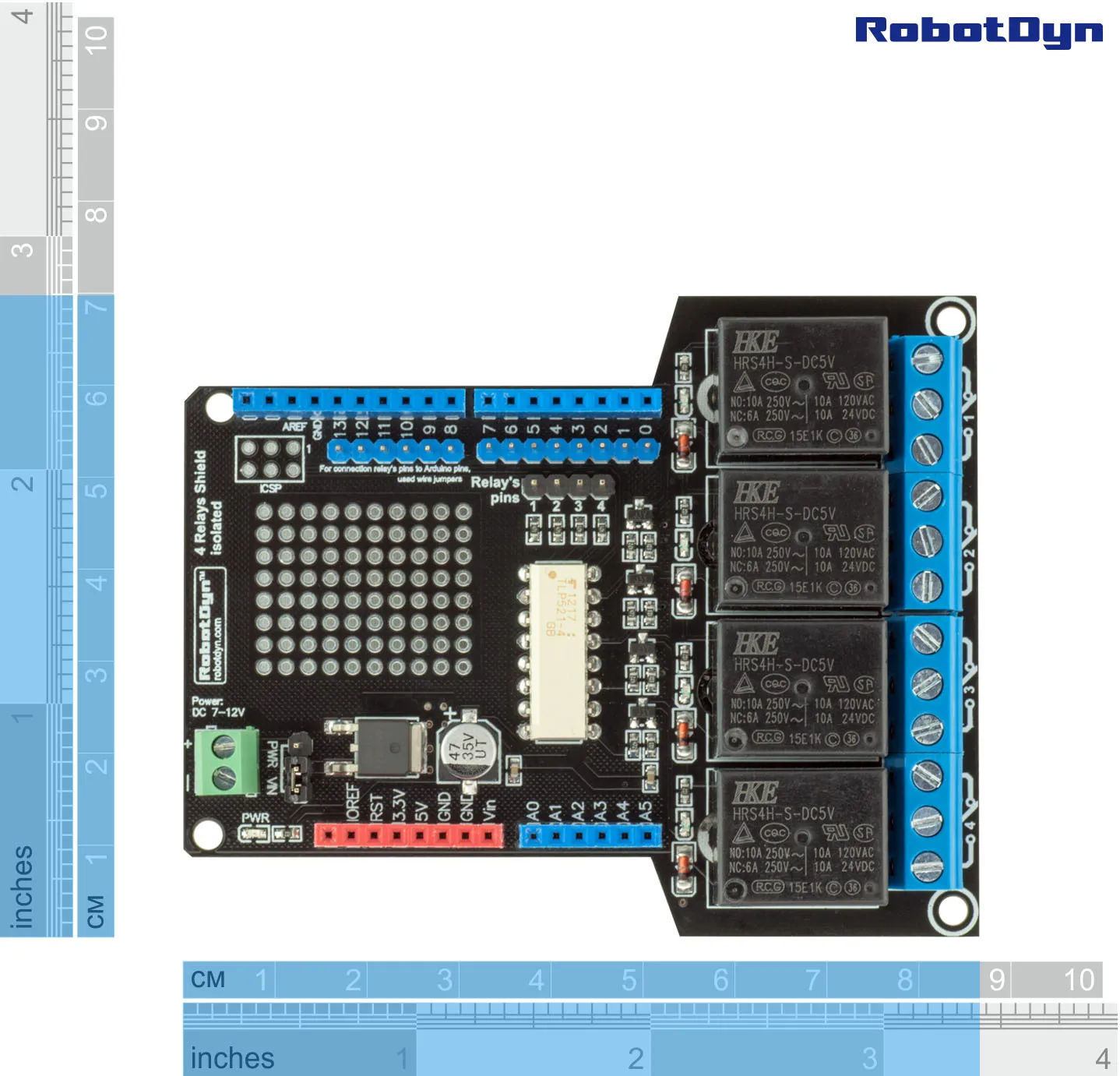

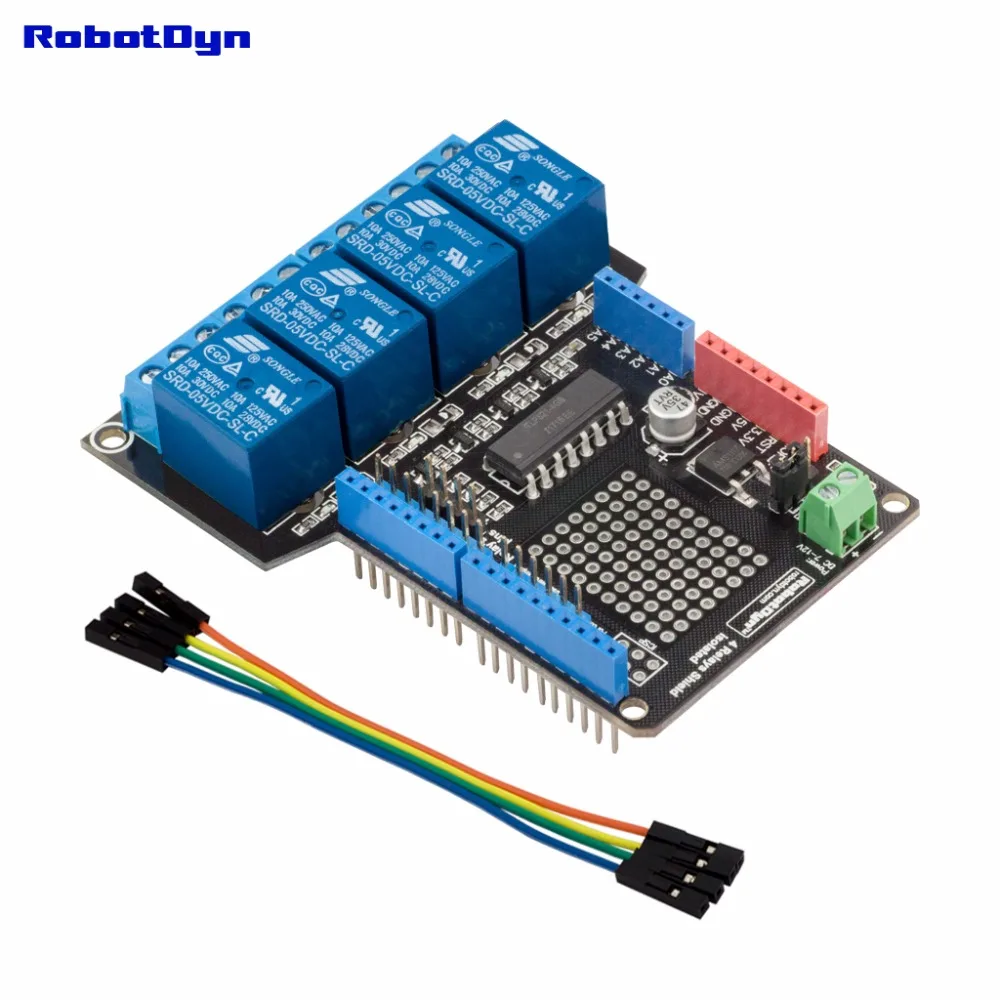

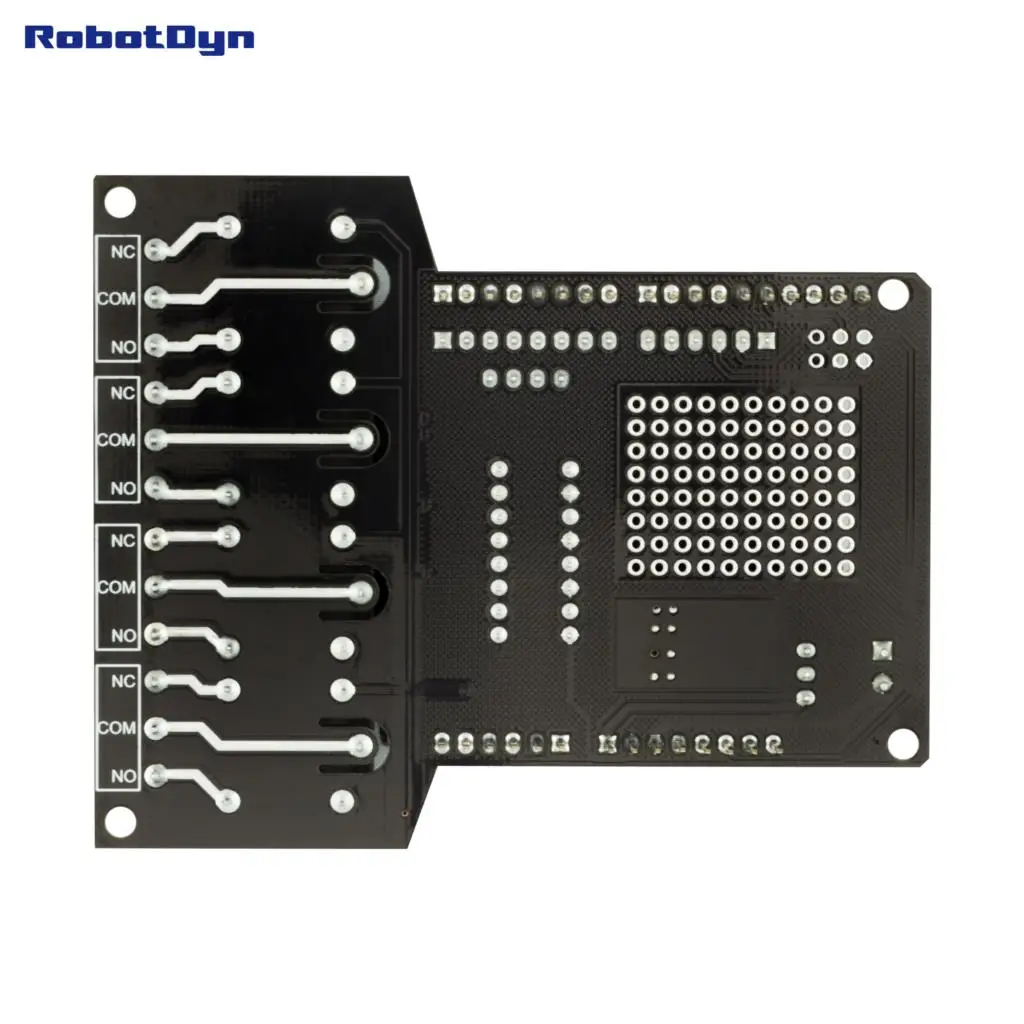

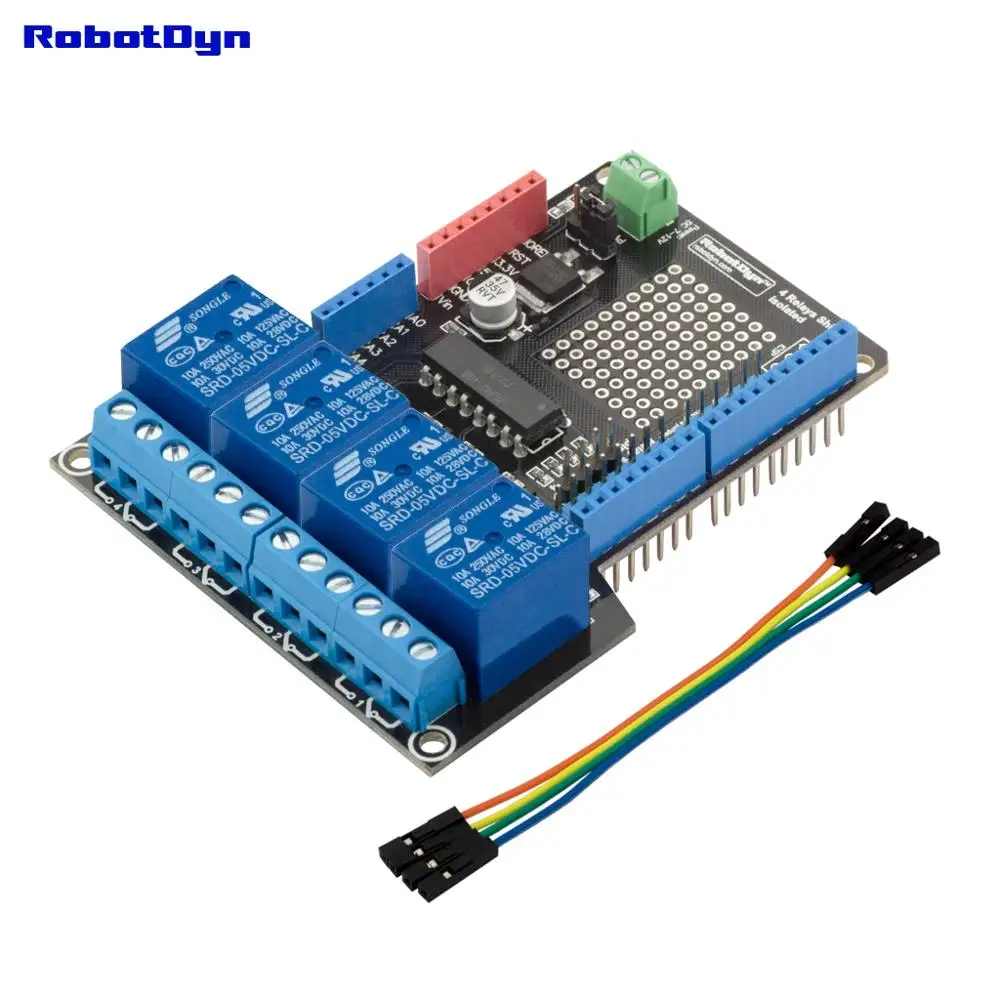

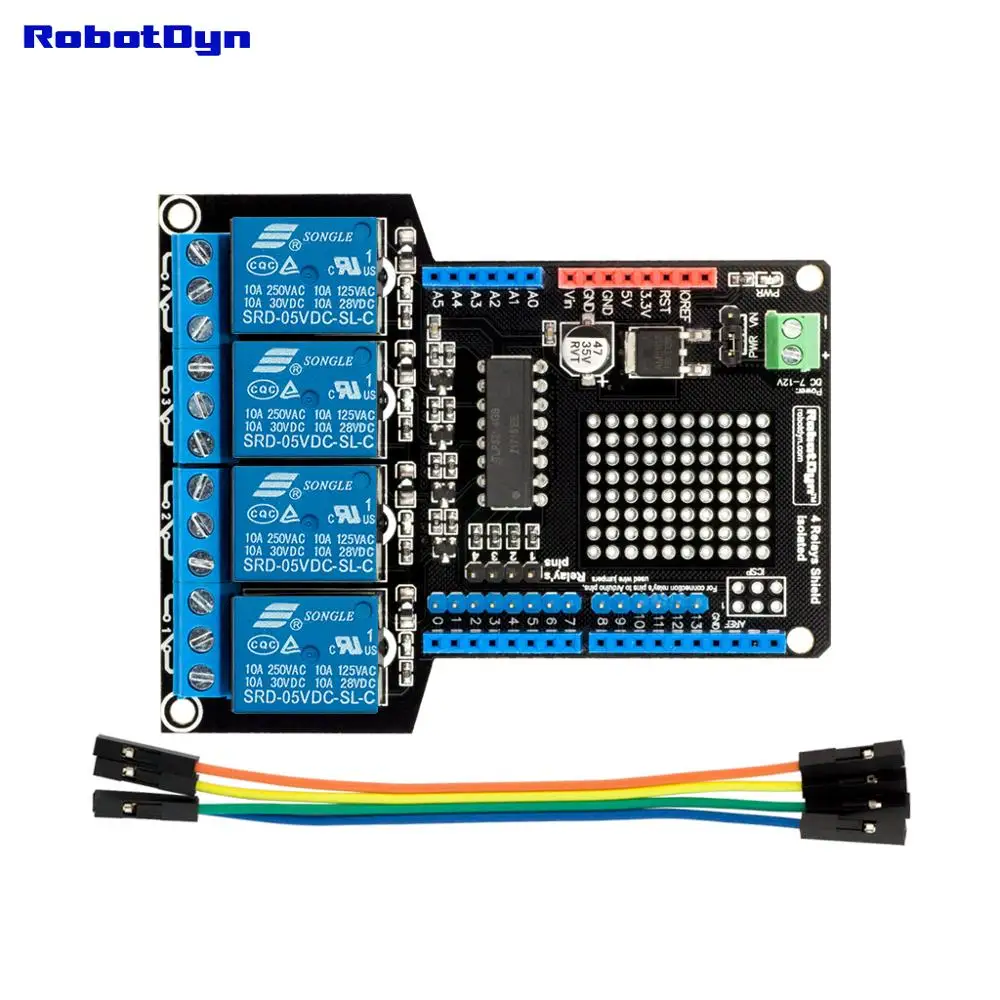

Фото:







Документы

Документы (инструкции, схемы и т. Д.), ссылки:

Robotdyn.com/RelayShieldUno-EN-Международный; Robotdyn.ru/RelayShieldUno-RU-Русский.
