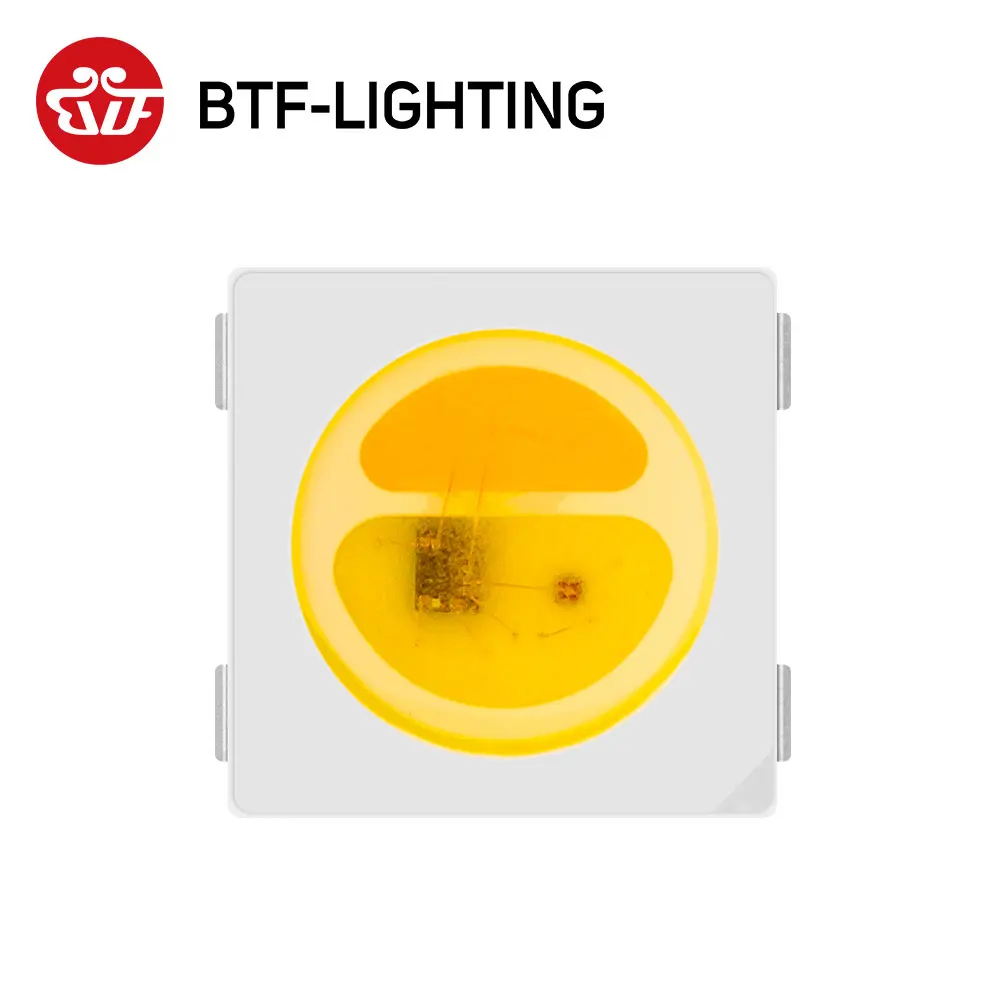

10 1000 шт. SK6812 WWA (белый + теплый белый + янтарный) 5050 SMD (аналогичный WS2812B) индивидуально адресуемый цифровой светодиодный чип пикселей постоянного тока 5 в

Shenzhen BTF-Lighting Technology Co., LTD

SK6812WWA

Спецификация

Интегрированный светильник с интеллектуальным управлением

Светодиодный чип Типа SMD

Номер документа: SPC/ SK6812WWA

Номер модели: SK6812WWA

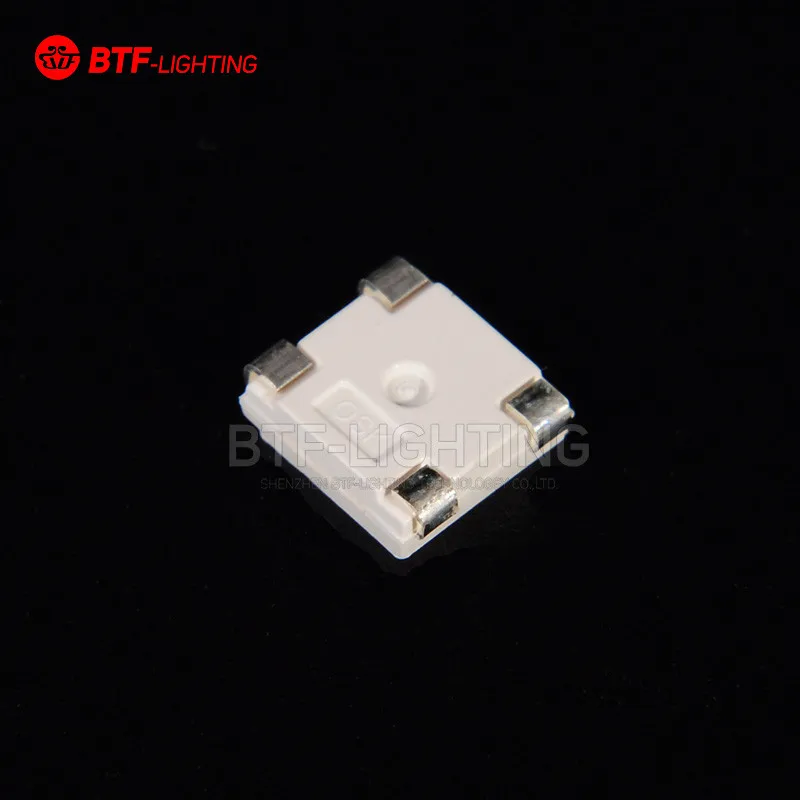

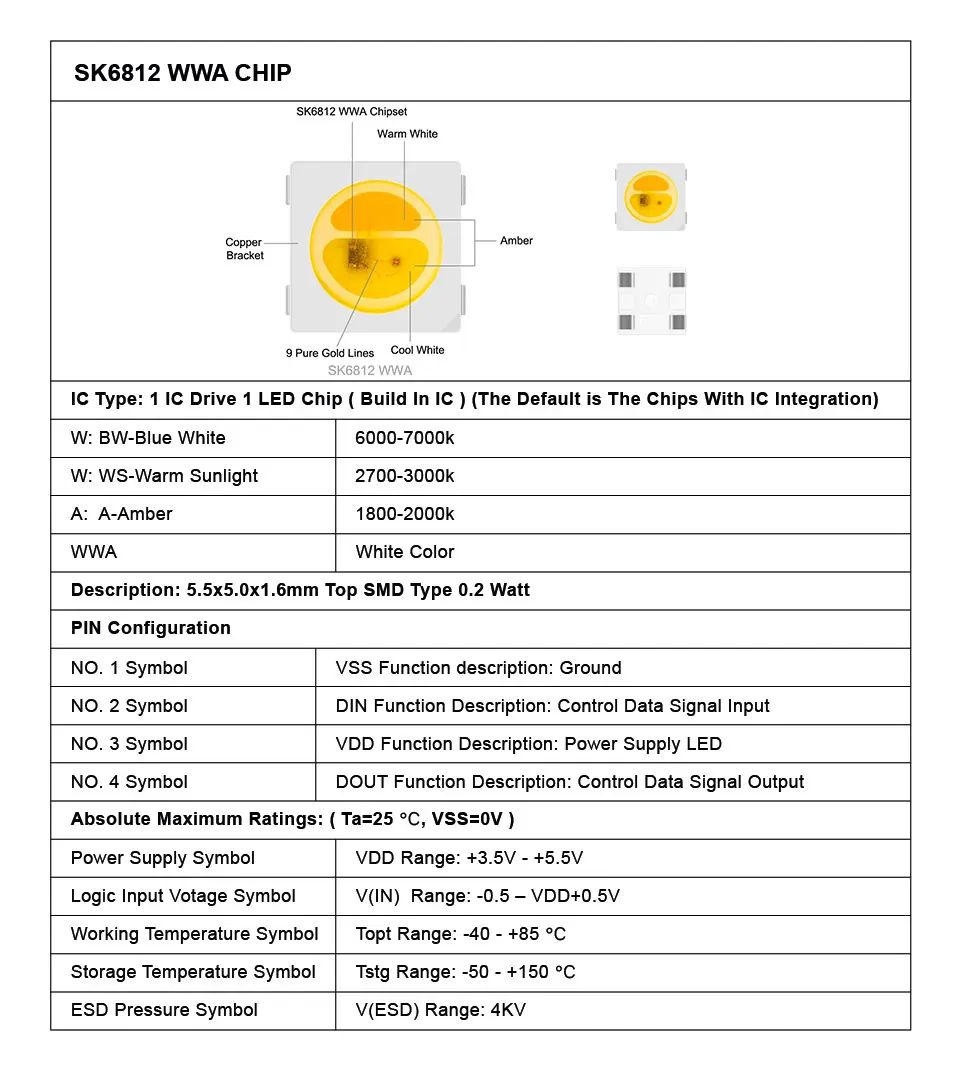

Описание: 5,5x5,0x1,6mm бак для воды с SMD Тип 0,2 ватт Мощность комплексной

Светодиодный светильник с интеллектуальным управлением

Rev. No.: 01

Интегрированный светильник с интеллектуальным управлением

Чип-местами наверху Тип SMD светодиодный

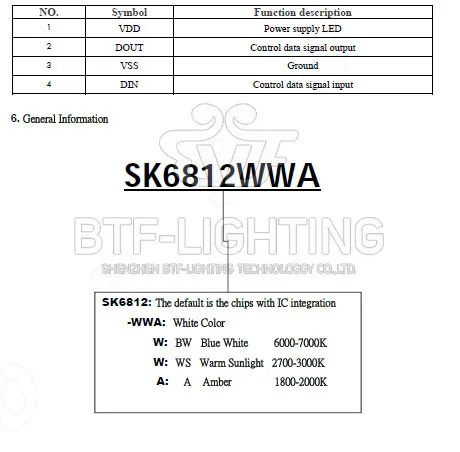

Модель: SK6812WWA-XX

1. Обзор продукта:

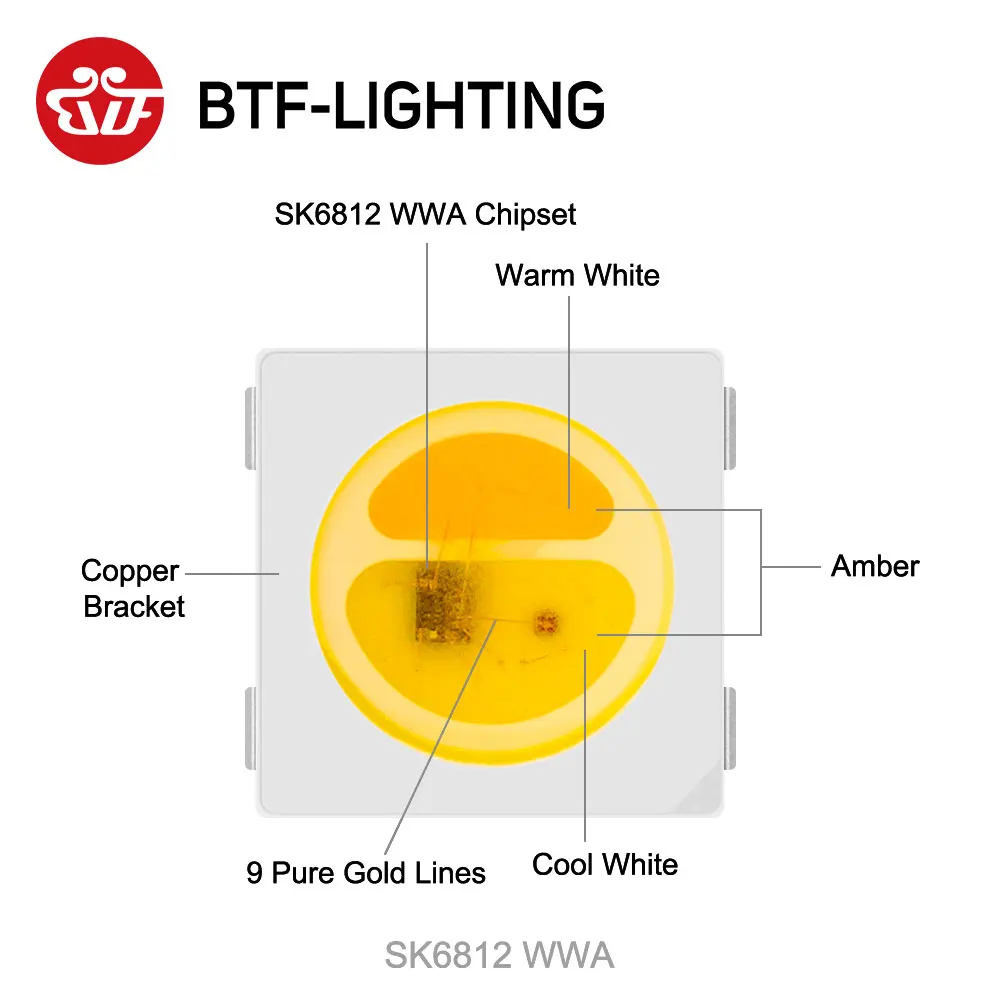

SK6812WWA-это умный светодиодный блок управления и светильник, излучающий цепь в одном блоке управления, светодиодный Светодиодный источник,

Который имеет форму 5050 светодиодный чип. Каждый элемент освещения-пиксель, а интенсивность

Пиксели находятся на входном сигнале интеллектуального цифрового интерфейса. Выход определяется запатентованной PWM

Технология, которая эффективно гарантирует высокую консистенцию цвета пикселей. Контроль

Цепь состоит из цепи усиления сигнала, встроенной цепи постоянного тока и высокой

Точность RC осциллятор.

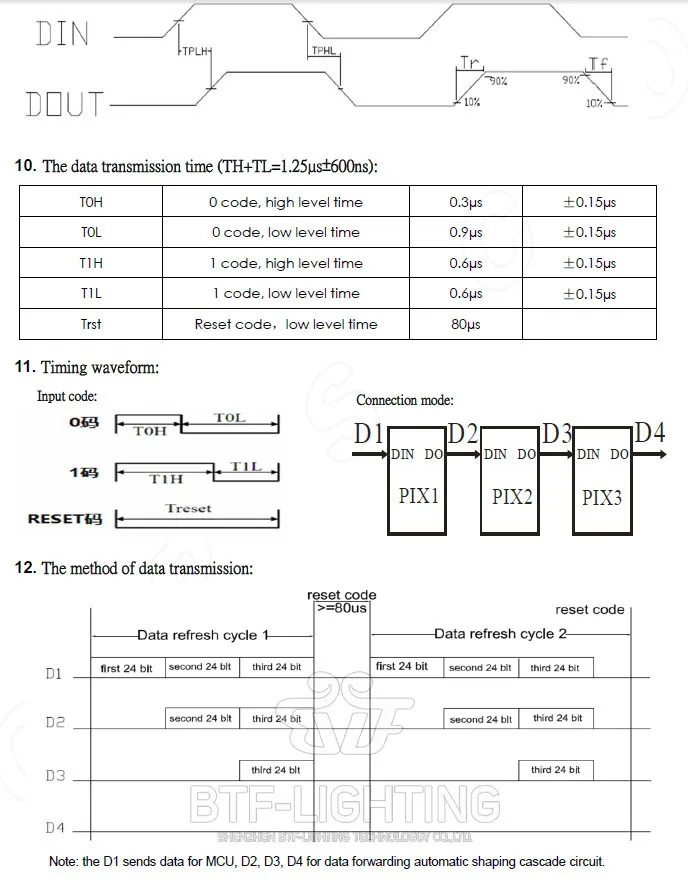

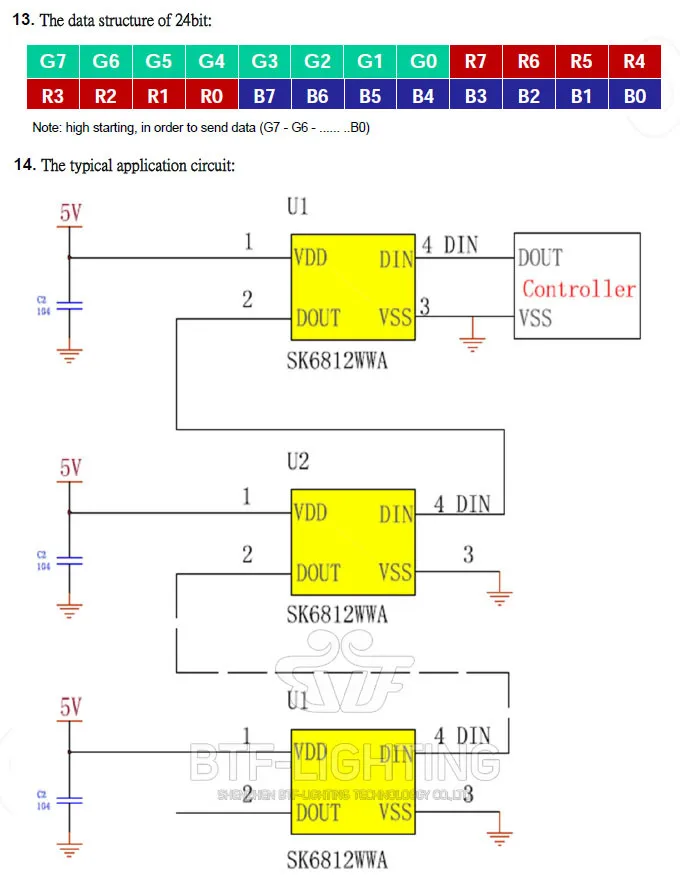

Используемый протокол данных является однополярным режимом связи NRZ. 24-битный данные передаются

От контроллера до DIN первого элемента, и если он принимается, он извлекается из пикселя в пиксель. После того, как

Внутренняя защелка данных, остальные данные передаются через внутреннюю цепь усиления и отправляются

На порту DO до остальных пикселей. Пиксель сбрасывается после окончания DIN. С использованием автоматических

Формирующая технология пересылки делает количество каскадных пикселей без передачи сигнала только

Ограничено скоростью передачи сигнала.

Светодиодный индикатор имеет низкое напряжение вождения (что обеспечивает защиту окружающей среды и энергосбережение),

Высокая яркость, угол рассеяния, хорошая консистенция, низкая мощность и длительный срок службы. Система управления является

Встроенный светодиодный индикатор выше.

2.Основные Применение поле:

.Полноцветный светодиодный светильник, светодиодный модуль полного цвета, светодиодный сверхпрочный и мягкий светильник s, светодиодный фонарь,

Светодиодный внешний вид/Освещение сцены

.Светодиодный точечный светильник, светодиодный экран, светодиодный экран в форме пикселя, различные электронные продукты, электрические

Оборудование и т. д.

3.Описание:

.Верхняя SMD внутренняя интегрированная Высококачественная внешняя контрольная линия последовательного каскада постоянного тока IC;

.Схема управления и чип в компонентах SMD 5050, для формирования полного контроля пикселей, цвета

Смешивание однородности и консистенции;

.Встроенная схема формирования данных, сигнал пикселя получен после формирования волны и выходной формы волны

Искажение не гарантирует линию;

.Встроенная Мощность при перезагрузке и перезагрузке цепи, питание не работает;

.Серая схема регулировки уровня (256 уровней Серая Шкала регулируется);

.Специальная обработка Красного диска, баланс цвета;

.Линия передача данных;

.Пластиковая технология укрепления вперед, расстояние передачи между двумя точками более 10 м;

.Использование типичной частоты передачи данных 800 кбит/с, когда частота обновления 30 кадров в сек

1. Особенности

С точки зрения делая opsco клиентов и пользователей, чтобы иметь четкое представление на способы

Используйте светодиодный.

2. Описание

В целом. Светодиодный индикатор может использоваться так же, как и другие Полупроводники. При использовании

Верхний светодиодный SMD OPSCO, для защиты светодиодный индикатор необходимо принять следующие меры предосторожности.

3. Меры предосторожности

3,1. Защита от пыли и очистки

3,2. Влагостойкие посылка

Во избежание поглощения влаги во время транспортировки и хранения светодиодный

Алюминиевый конверт, осушитель входит в алюминиевый конверт, так как он поглощает влагу. В тех случаях, когда

Влага впитывается в посылка AMT, она может испаряться и расширяться во время пайки. Есть

Возможность того, что это может привести к отшелушиванию контактов и повреждению оптических характеристик

Светодиоды. По этой причине, Влагонепроницаемая посылка используется для сохранения влаги до минимального уровня в посылка.

3,3. Коробка для хранения

Для того, чтобы избежать впитывание влаги, рекомендуется хранить SMD светодиодный (навалом или проклеенные) в

Сухая коробка (или осушитель) с осушителем, в противном случае хранить их в следующей среде как

Рекомендуется.

A. Температура: 5C~ 30CB. Влажность: 60% RH Макс

Рекомендуется припаять светодиодный фонарь как можно скорее после распаковки алюминиевой обмотки, но в чехол

Что светодиодный индикатор должен быть оставлен неиспользованным после распаковки конверт снова запрашивается.

Светодиодный индикатор должен быть паян в течение 1 часа после открытия посылка.

Если требуется выпечка, обработка выпечки должна быть выполнена следующим образом:

70C ±5CБолее 24 часов.

Этот излучатель имеет силиконовую поверхность, есть много преимуществ для силиконовой поверхности с точки зрения оптики

Свойства и Улучшенная надежность. Однако силикон является более мягким материалом и подвержен притягиванию пыли. В то время как

Минимальное количество пыли и мусора на светодиодный не вызовет значительного снижения освещенности, шаги

Следует принять, чтобы излучатель не попадал в пыль.

Это включает в себя сохранение светодиодов в посылка производителя до сборки и хранения сборки в

Закрытая область после установки излучателей.

Состояние поверхности этого устройства может меняться, когда органические растворители, такие как трихлорэтилен или ацетон

Применялись.

Избегайте использования органического растворителя, рекомендуется использовать изопропил в качестве растворителя для очистки светодиодов.

При использовании других растворителей следует заранее подтвердить, растворят ли растворители

Посылка и смола нет.

Не очищайте светодиоды ультразвуком. Когда это абсолютно необходимо, влияние как ультразвуковое

Очистка от светодиодов зависит от таких факторов, как Ультразвуковая мощность. Время выпечки и в сборе

Состояние. Перед очисткой необходимо провести предварительный тест, чтобы подтвердить, будет ли поврежден светодиод

Произойти.

3,5 тепловыделения:

Тепловая конструкция конечного продукта имеет первостепенное значение. Пожалуйста, учитывайте тепловое производство

Светодиодный дизайн системы. Коэффициент повышения температуры на входную электрическую мощность

Влияет на тепловое сопротивление печатной платы и Плотность размещения светодиодный на плате, а также

Компоненты. Необходимо избегать в напряженной генерации тепла и работать в пределах максимальной оценки, указанной в

Эта спецификация. Рабочий ток должен определяться после учета максимальной температуры окружающей среды

Температура светодиода

3,6 электростатический разряд и импульсный ток:

Электростатический разряд (ESD) или импульсный ток (EOS) может повредить светодиодный.

Меры предосторожности, такие как ESD ремешок на запястье, обувь ESD ремень или антистатические перчатки должны быть изношены при обращении

Светодиодный.

Все устройства, оборудование и техника должны быть должным образом заземлены.

Рекомендуется провести электрическое испытание для проверки неисправностей ESD при окончательной проверке.

Важно исключить возможность перенапряжения тока при проектировании схем.

3,7 влагостойкие посылка

Не несет никакой ответственности за любые проблемы, вызванные использованием светодиодов при условиях, превышающих

Наши технические характеристики.

Светодиодный светильник достаточно сильный, чтобы повредить глаза человека. Необходимо принять меры предосторожности, чтобы не смотреть

Непосредственно на светодиодах с невидимыми глазами в течение нескольких секунд.

Формальные спецификации должны быть обменены и подписаны обеими сторонами до начала большого объема покупки.

Внешний вид и характеристики продукта могут быть изменены для улучшения без уведомления.

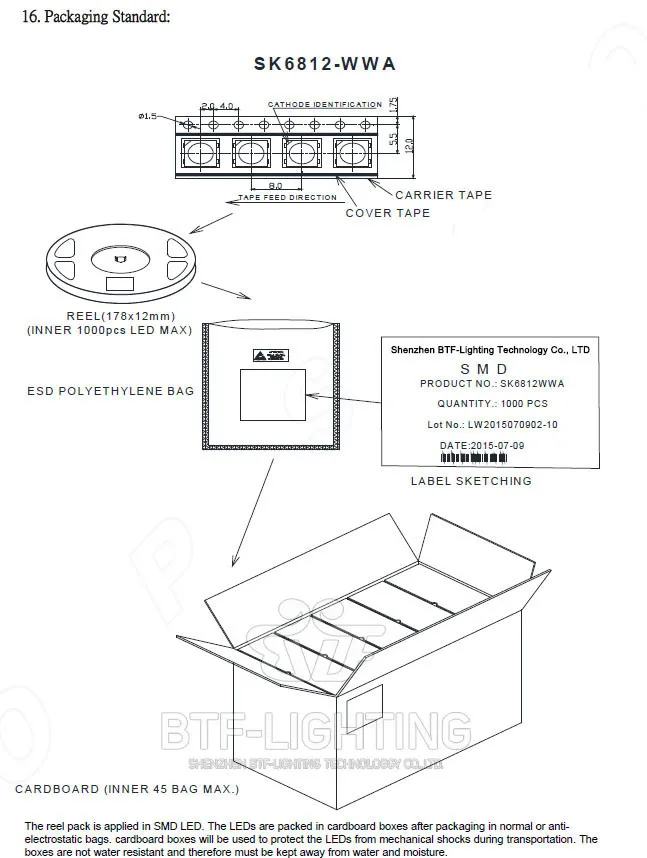

Посылка включает в себя:

10 ~ 1000 шт SK6812 WWA светодиоды
