Индивидуальная адресная цифровая светодиодная микросхема SK6812 (аналогичная WS2812B), RGBW RGB (натуральныйтеплыйбелый), 1000 SMD, 5 в постоянного тока, 10 5050 шт.

Обратите внимание:

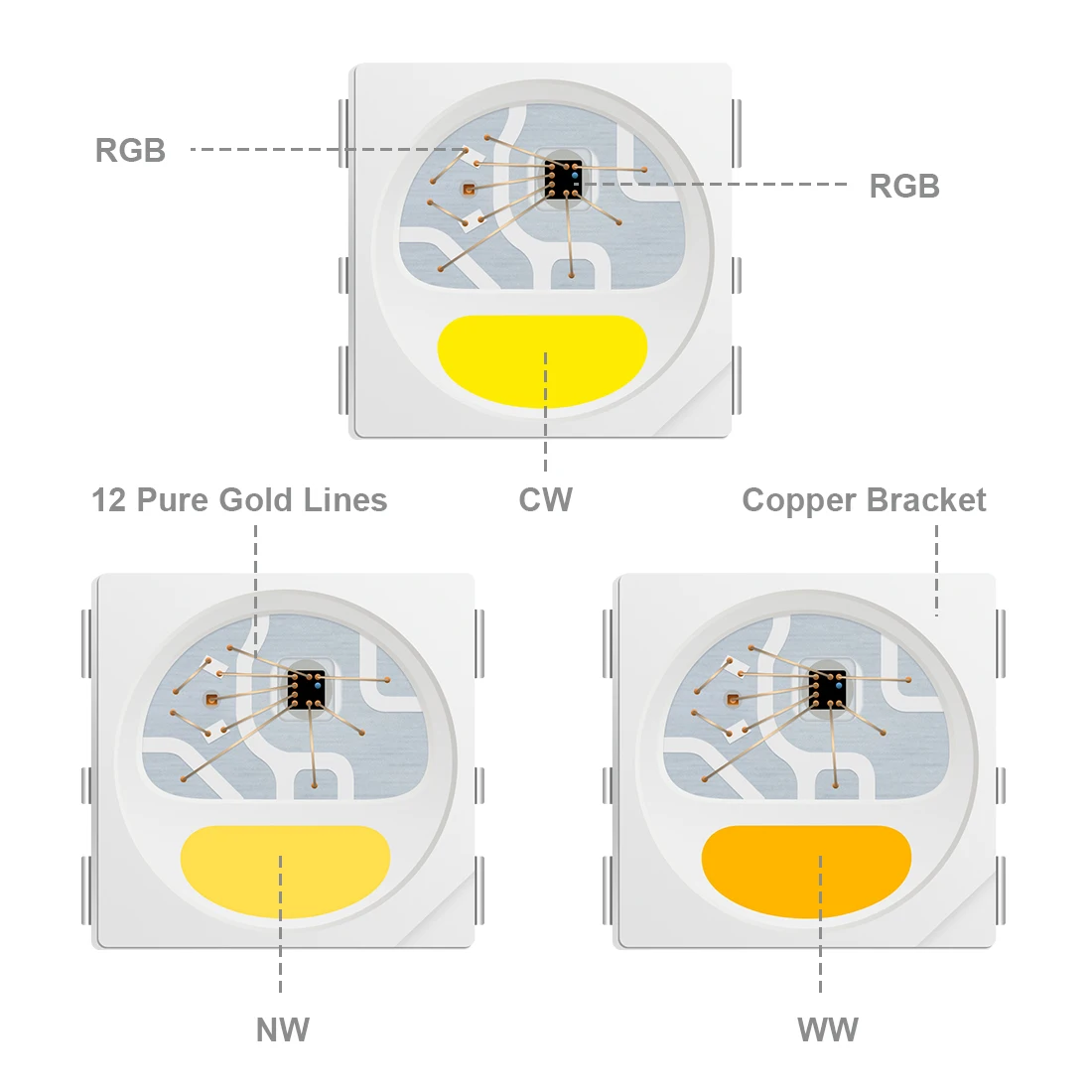

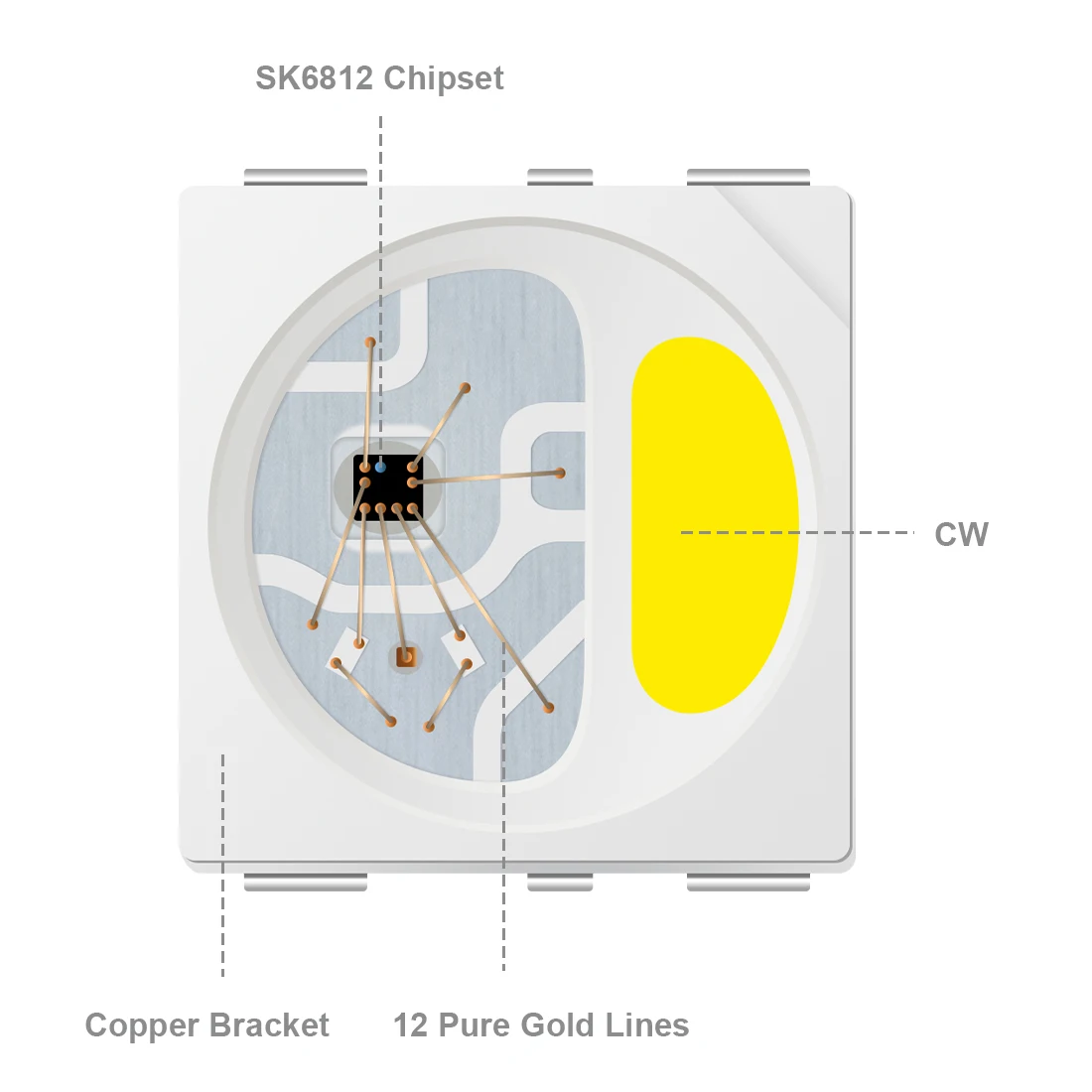

RGBW = RGB + белый (6000-7000k)

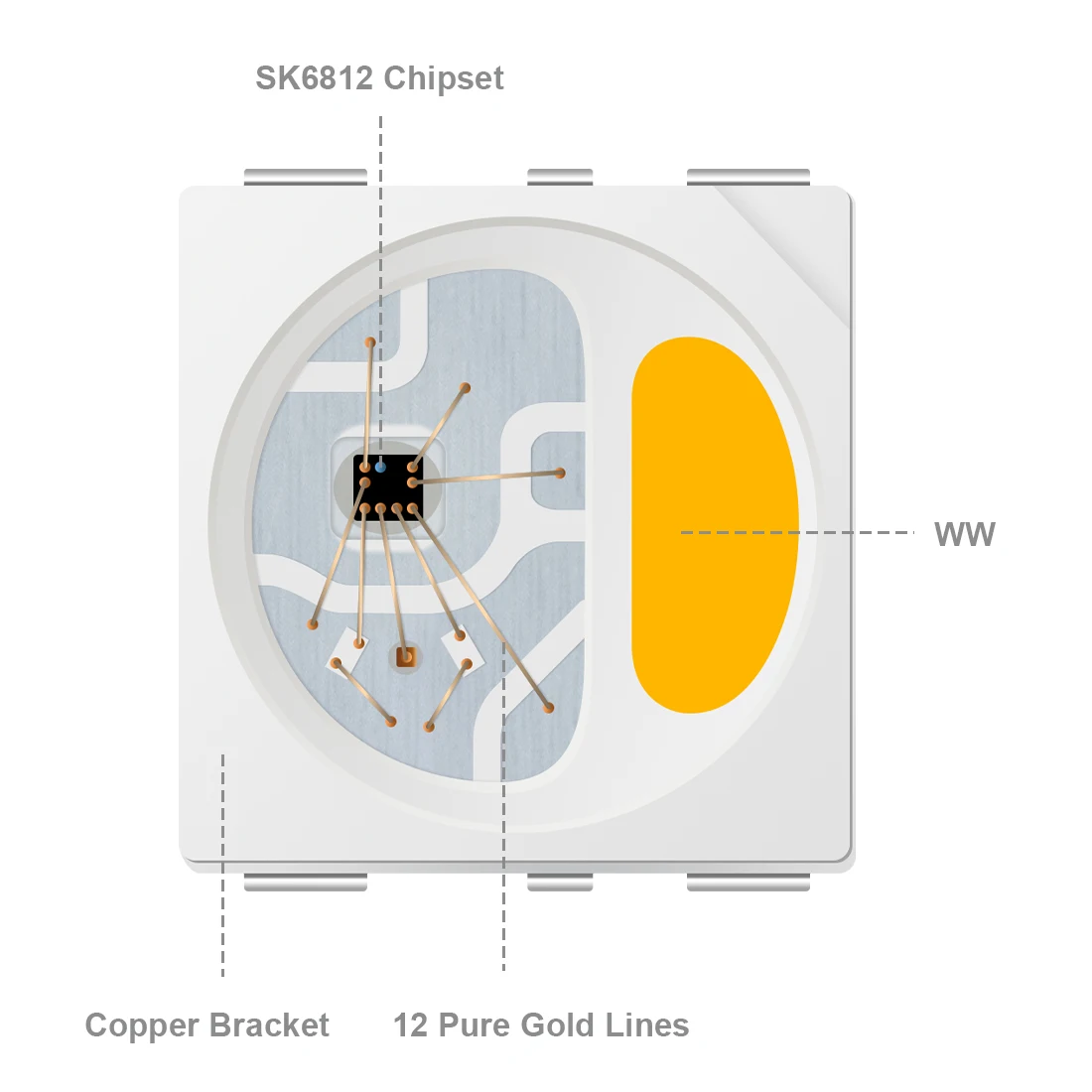

RGBWW = RGB + теплый белый (2700-3000k)

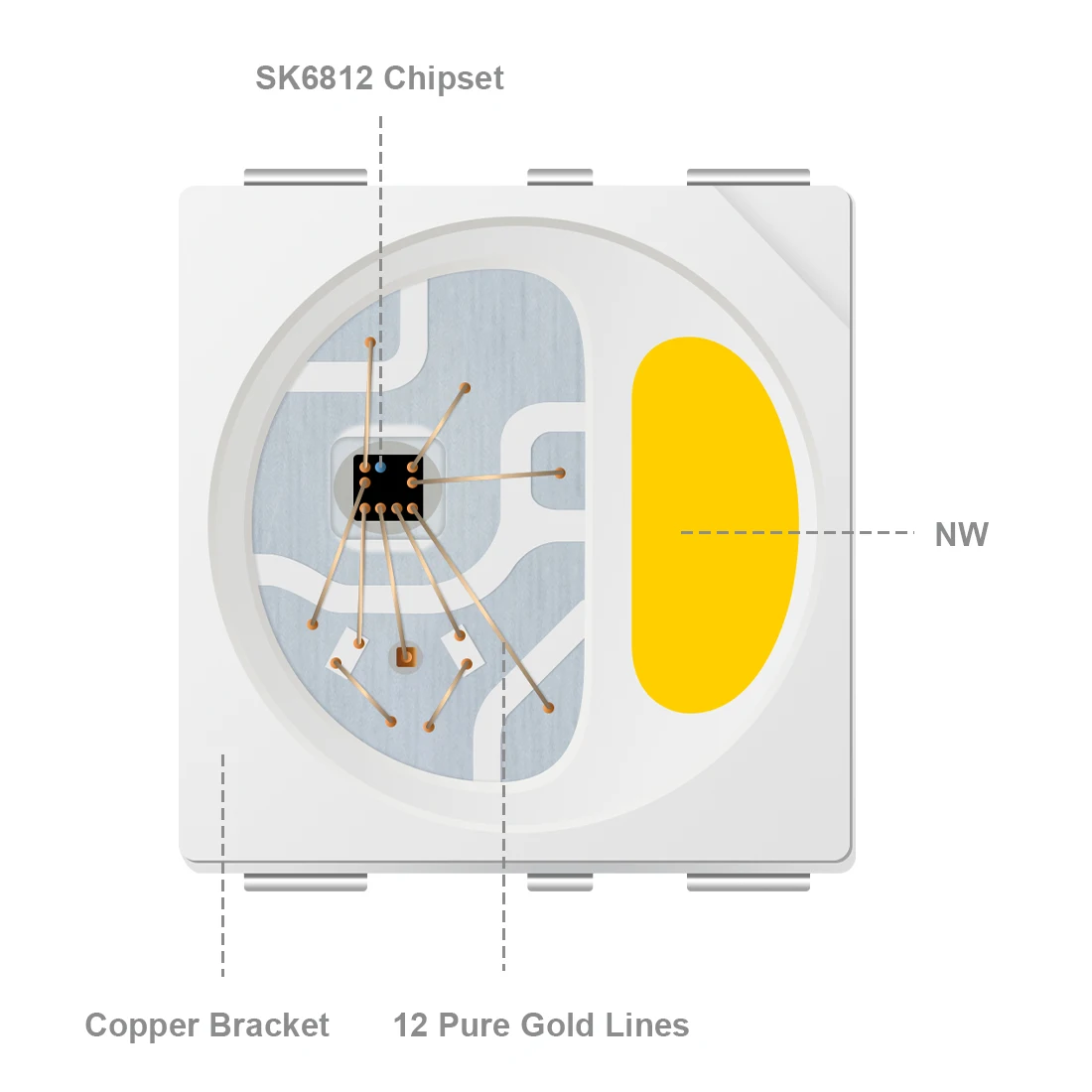

RGBNW = RGB + натуральный белый (4000-4500k)

Shenzhen BTF-Lighting Technology Co., LTD

Спецификация

Интегрированный источник светильник, интеллектуальное управление

Чип-сверху SMD Тип светодиодный

Номер документа: SPC/ SK6812RGBW

Номер модели: SK6812RGBW

Описание: 5,5x5,0x1,6 мм Верхний SMD Тип Вт Мощность Тереза

Умный светодиодный источник светильник

Rev. No.: 01

1. Обзор продукта:

SK6812WWA-это умная светодиодная схема управления и светоизлучающая схема в одном светодиодном источнике управления,

Имеет форму светодиодного чипа 5050. Каждый элемент освещения является пикселем, и интенсивность

Пиксели находятся внутри интеллектуального входа цифрового интерфейса. Выход управляется запатентованным ШИМ

Технология, эффективно гарантирующая высокую консистенцию цвета пикселей. Контроль

Схема состоит из схемы усиления формирования сигнала, встроенной схемы постоянного тока и высокой

Прецизионный генератор RC.

Используемый протокол данных является однополярным режимом связи NRZ. 24-битные данные передаются

От контроллера до DIN первого элемента, и если он принят, то извлекается пиксель в пиксель. После

Внутренняя защелка данных, остальные данные передаются через внутреннюю схему усиления и отправляются

На порту DO к оставшимся пикселям. Пиксель сбрасывается после окончания DIN. Использование автоматического

Технология формования делает количество каскадных пикселей без передачи сигнала только

Ограничена скоростью передачи сигнала.

Светодиодный имеет низкое управляющее напряжение (что обеспечивает защиту окружающей среды и энергосбережение),

Высокая яркость, угол рассеивания, хорошая консистенция, низкая мощность и долгий срок службы. Схема управления

Встроен в светодиодный выше.

2.Основная область применения:

.Полноцветсветильник светодиодная гирлянда, СВЕТОДИОДНЫЙ полноцветный модуль светодиодный супер жесткий и мягсветильник свет, светодиодная ограждение,

Светодиодный внешний вид/Освещение сцены

.Светодиодный точесветильник, светодиодный пиксельный экран, светодиодный экран, различные электронные продукты, электрические

Оборудование и т. Д.

3.Описание:

.Высококачественная внутренняя интегрированная внешняя линия управления SMD, последовательный каскад постоянного тока IC;

.Схема управления и чип в компонентах SMD 5050 для полного контроля пикселей, цвета

Однородность и консистенция смешивания;

.Встроенная схема формирования данных, сигнал пикселя принимается после формирования волны и выходной формы волны

Искажение не гарантирует линию;

. Встроенная схема сброса и сброса питания, питание не работает;

.Схема регулировки уровня серого (регулируемая шкала серого уровня 256);

.Специальная обработка red drive, цветовой баланс;

.Линейная передача данных;

.Технология прямого усиления пластика, расстояние передачи между двумя точками более 10 м;

.Использование стандартной частоты передачи данных 800 кбит/с при частоте обновления 30 кадров в сек
