Прибор имеет стабильную производительность и полную функцию. Он разработан как высокая производительность и широкое измерение применимости для студентов и техников. Их легче использовать и поддерживать.
Функция продукта
Карман, светильник, легкий в использовании
Режим запуска: int.ext.line.TV
Режим развертки: авто, норма
Высокая производительность-соотношение затрат, лучшая применимость
Аксессуары
Руководство пользователя
Рапира 1 шт.
Линия электропередачи
Сертификация Ван
Производительность продукта и технические индикаторы
Содержание

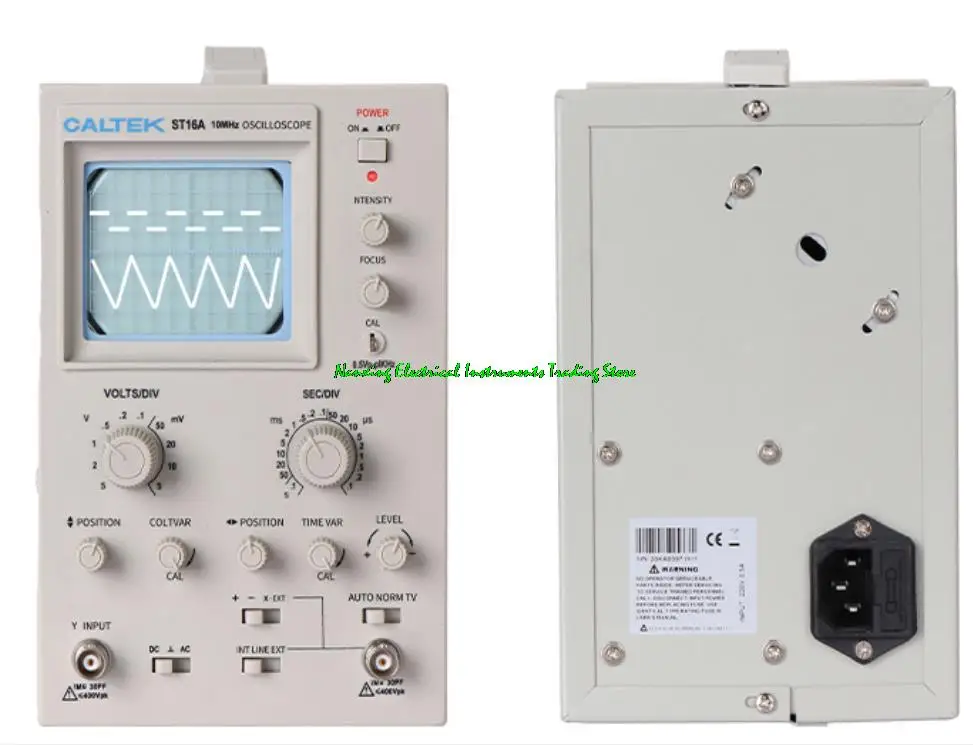

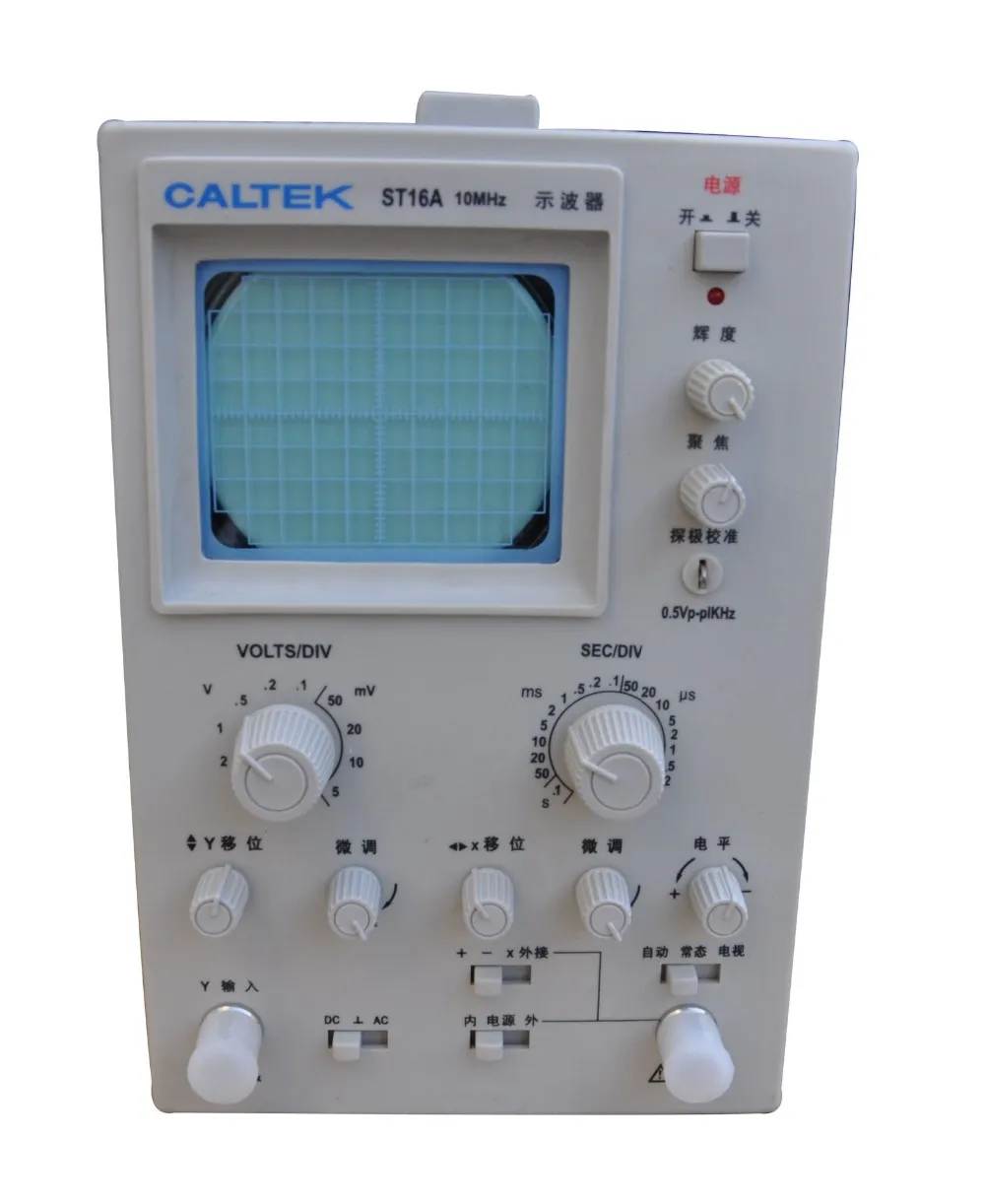

ST16
CRT
Эффективное лицо
8 × 10DIV 1DIV = 6 мм
Ускорение напряжения
+ 1.3кв
Цветной светильник
Зеленый
Вертикальные системы
Полоса пропускания (-3 дБ)
DC: 0-10 МГц AC: 10 Гц-10 МГц
Путь
CH1, CH2, ALT, CHOP, ADD
Входное сопротивление
1 м ± 3% 30пф ± 5пф
Входное соединение
DC-GND-AC
Максимальное входное напряжение
400 В (DC + ACpeak)
Коэффициент отклонения
5мв/DIV-5V/див ± 3%
Соотношение обрезки
2,5: 1
Горизонтальная система
Фактор времени
0,1 S / DIV-0.1S / DIV ± 3%
Соотношение обрезки
2,5: 1
ТРИГГЕРНАЯ система
Путь
Авто, норма, ТВ
Источник запуска
INT, LINE, EXT
Наклон
Положительный или отрицательный
Чувствительность триггера
INT: 1DIV, EXT: 0,3 V
ТВ
2DIV
Максимальное входное напряжение
Внешний триггер вход 160 в (DC + ACpeak)
Входное сопротивление
1 м ± 3% 25пф ± 5пф
X-Y работы
Коэффициент отклонения
Ось X 0,5 В/DIV ± 5pF
Полоса пропускания (-3 дБ)
DC: 0-1 МГц AC: 10 Гц-1 МГц
Фаза
3 ° (постоянный ток: 0-50 кГц)
Калибровочный источник
Калибровка зонда
1 кГц ± 2% 0.5Vp-p ± 2% симметричная квадратная волна
Источника питания
Диапазон напряжения
220V ± 10%
Частота
50 Гц ± 2 Гц
Максимальная потребеление энергии
25 Вт
Размеры
Вес
3 кг
Width×Long×High
130 × 280 × 193 мм
Другое
Поставляемые аксессуары

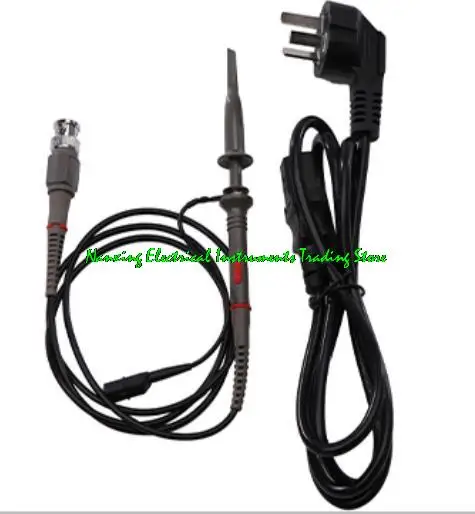

Руководство по эксплуатации 1, запасной предохранитель, линия электропередачи 1, зонд 2
