Многофункциональный светодиодный цифровой измеритель энергии на Din-рейку, 80-300 В переменного тока, 250-450 в, 0-а, амперметр, вольтметр, амперметр, измеритель напряжения и тока

Din-рейка AC 40-300VAC 250-450V 0-100.0A амперметр вольтметр Ампер светодиодный дисплей активная мощность коэффициент времени энергии напряжение тока

Светодиодный дисплей AC 80-300V 100A и AC 250-450V 100A

Руководство пользователя

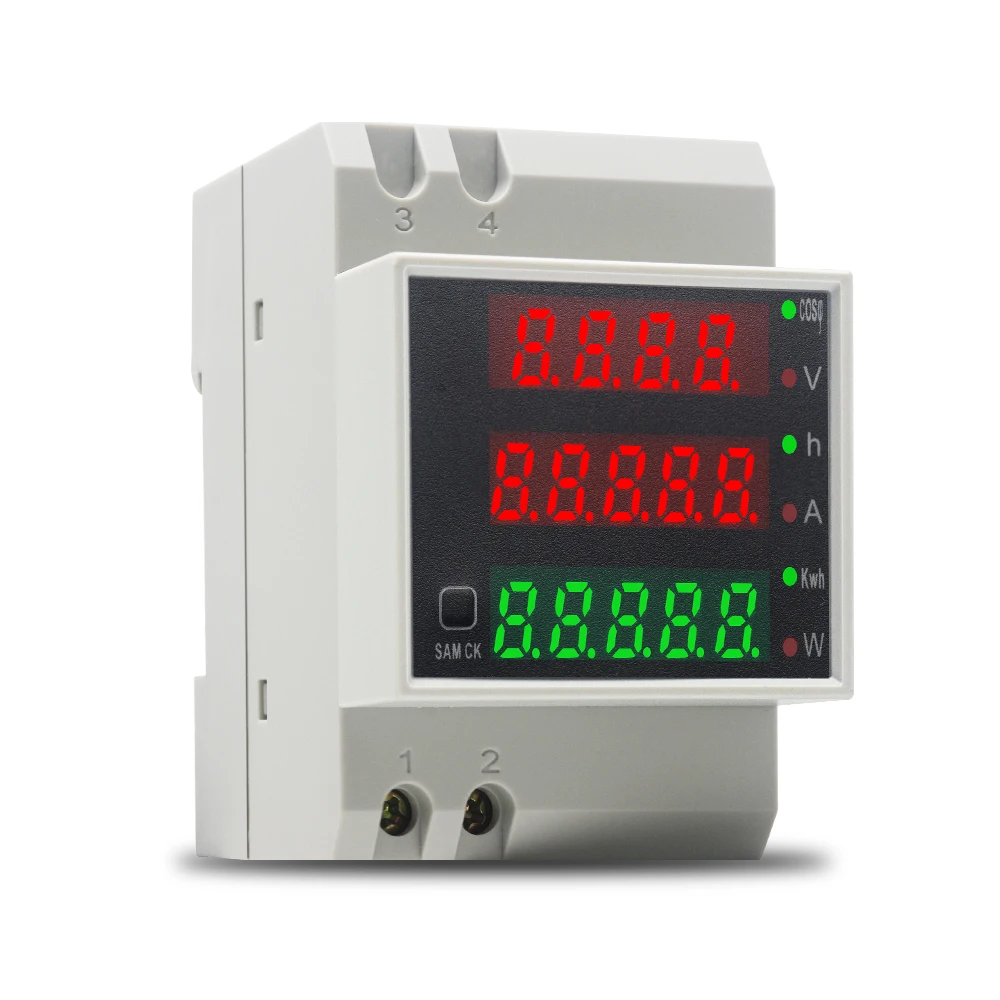

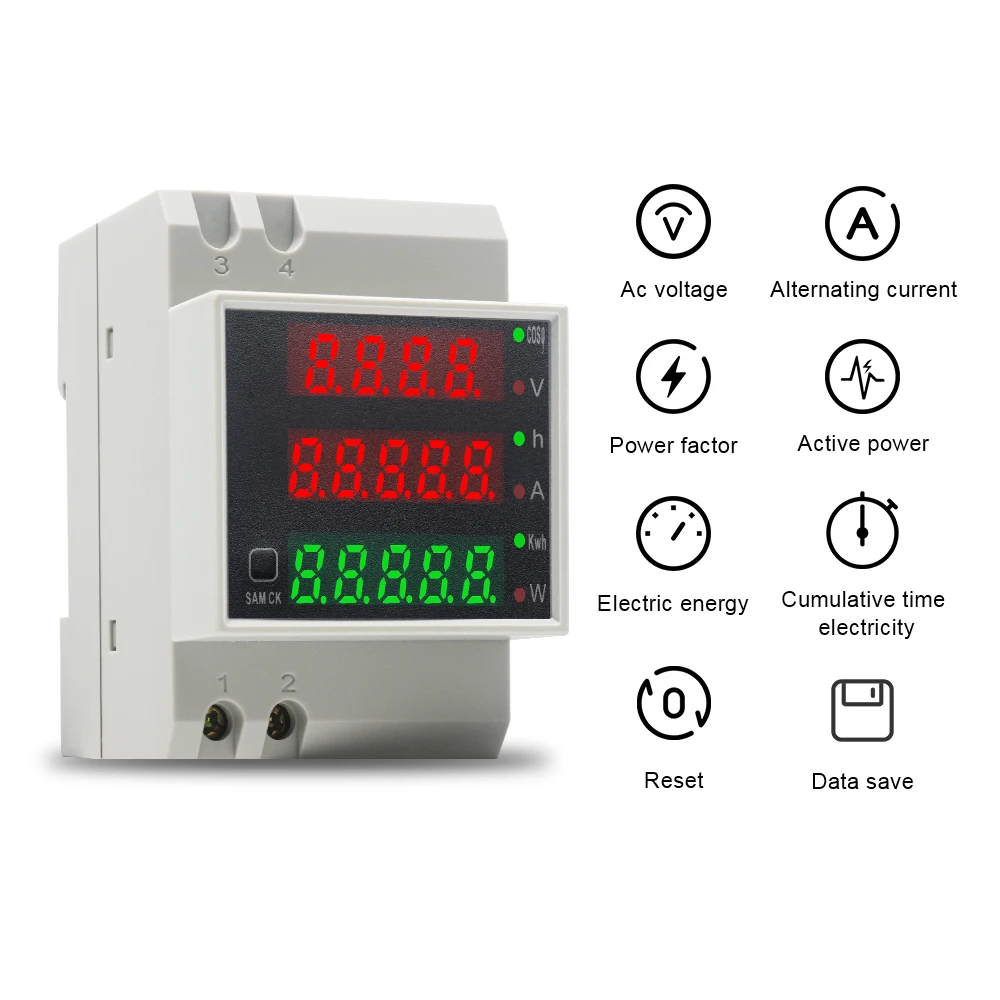

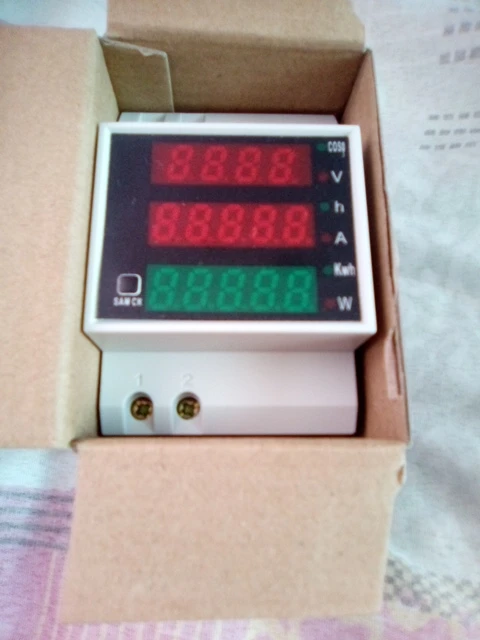

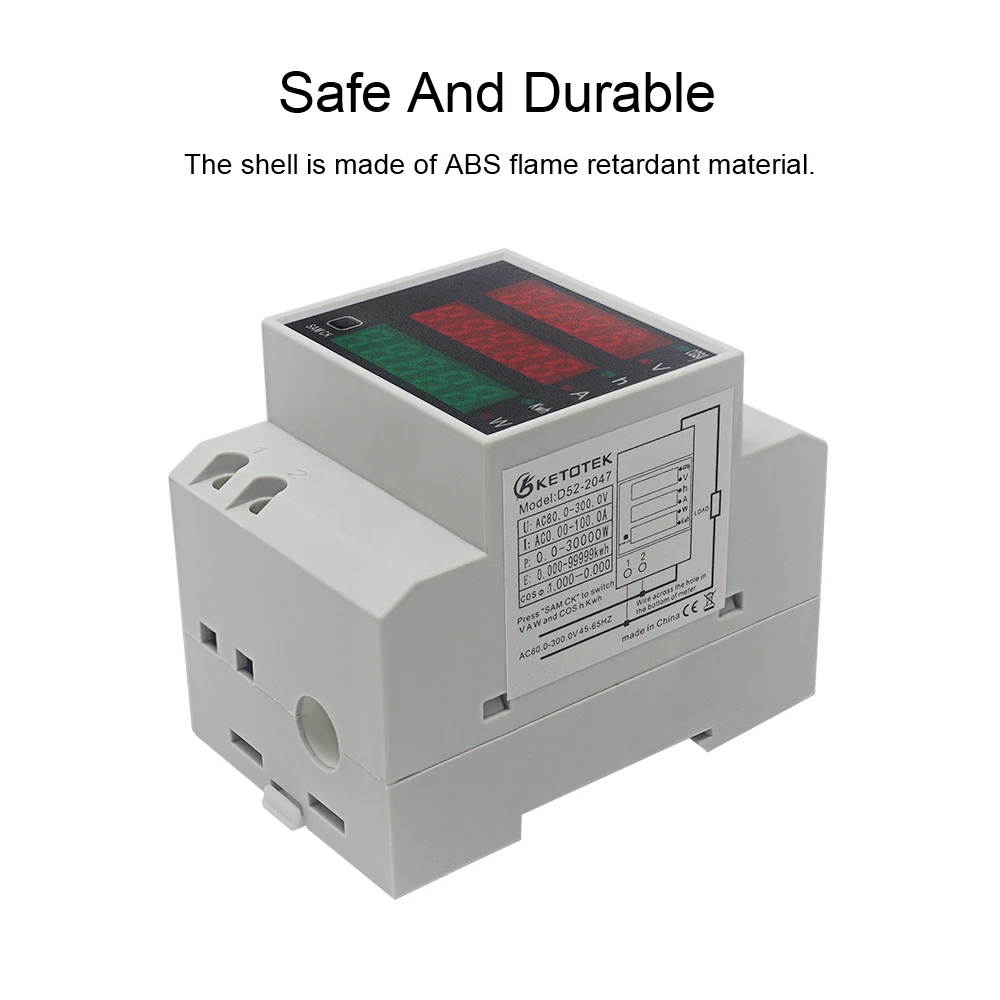

Многофункциональный цифровой измеритель на DIN-рейке D52-2047Переменное напряжение, переменный ток, коэффициент мощности, активная мощность, электрическая энергия и электрическая энергия накопленного времени.

Технические индикаторы

1. Точность:1% ± 2 слова

2. Режим отображения:Напряжение переменного тока и коэффициент мощности используют четыре красных светодиода 0,31 дюйма

Переменный ток и электрическая энергия совокупного времени используют пять красных светодиодов 0,31 дюйма

Активная мощность, электрическая энергия использует пять зеленых светодиодов 0,31 дюйма

3. Диапазон:Напряжение переменного тока:AC80-300V или AC 250-450 в AC0-99.9A (зависит от диапазона, который вы выбираете)

AC 0,0-100.0AТочность: 0,01 А

Активная мощность: 0,0-30000 Вт

Электрическая Энергия: 0,000-99999 кВтч

Электрическая энергия накопительного времени: 0,00-999,59 ч

Коэффициент мощности: 1,000-0,000

4. Скорость:2 раза в секунду

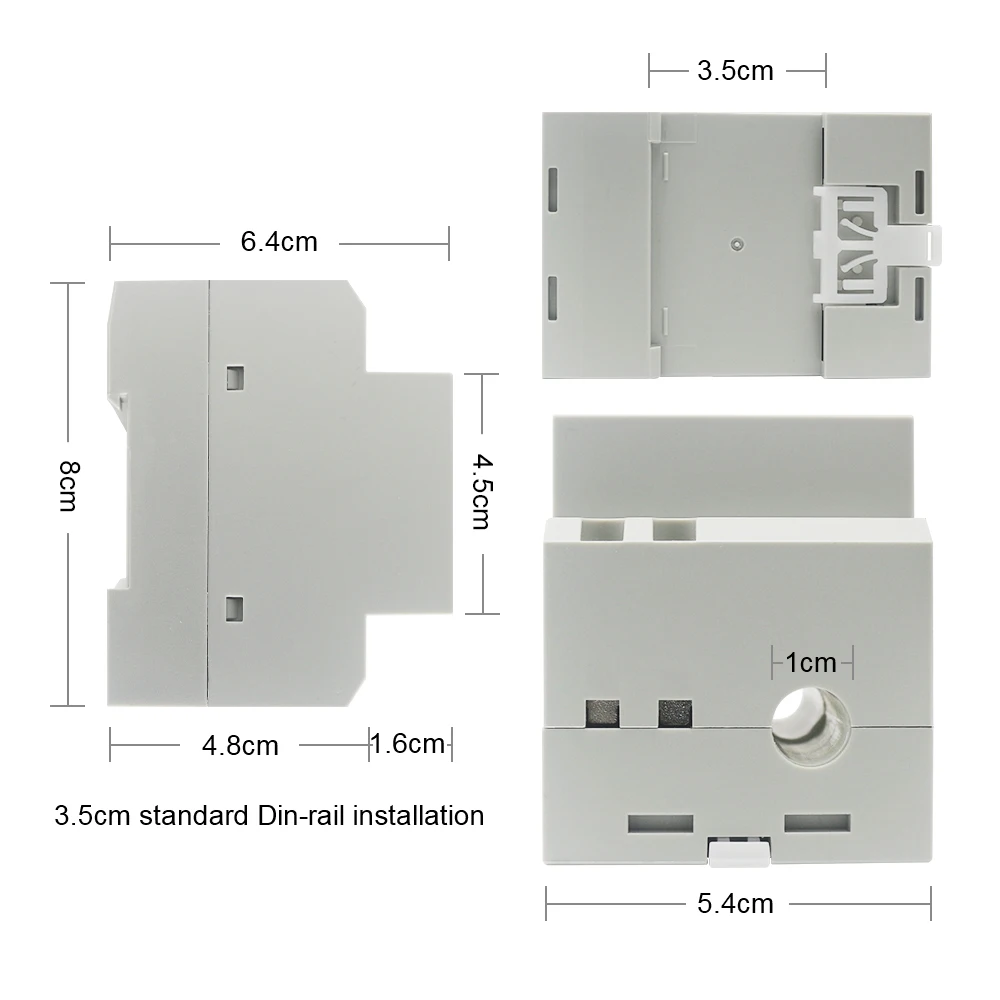

5. Размер:54*80*64 мм

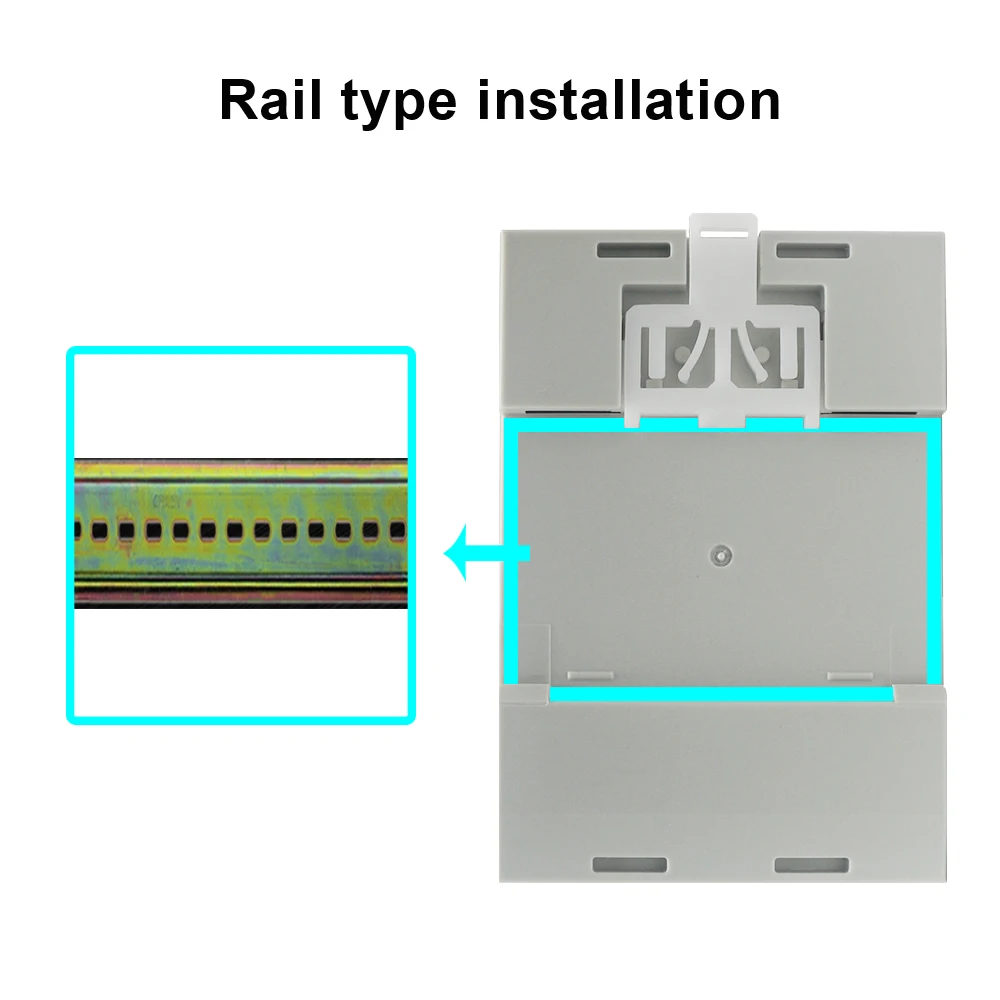

6. Установка:Din-рейка

Способ применения

1. Подключите измерительное напряжение к клеммам 1 и 2.

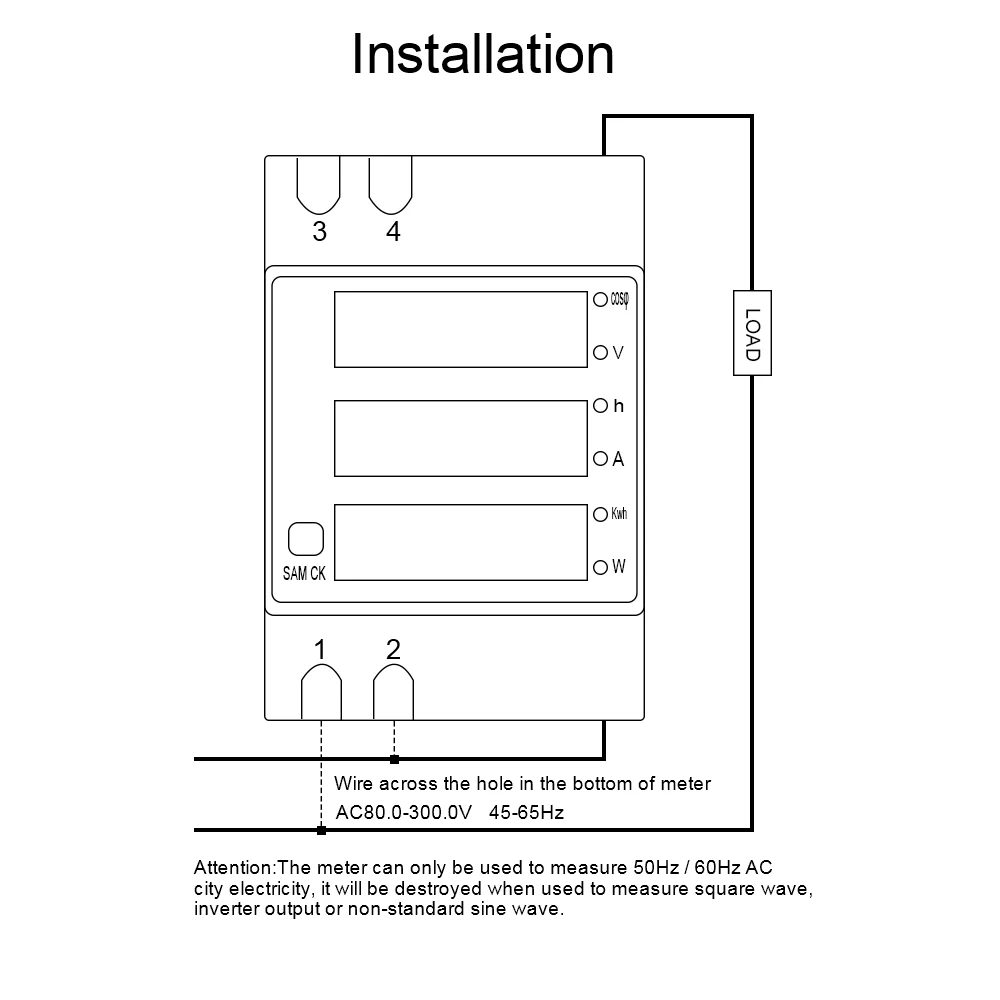

2. Соединения измерителя с внутренним трансформатором тока как диаграмма 1. Проделайте провод через отверстие в счетчике и направление выбрано произвольно.

3. Соединение измерителя с внешним трансформатором тока как на графике 2. Проденьте провод через отверстие в счетчике и Подключите два провода вторичного трансформатора к клемме 3 и 4.

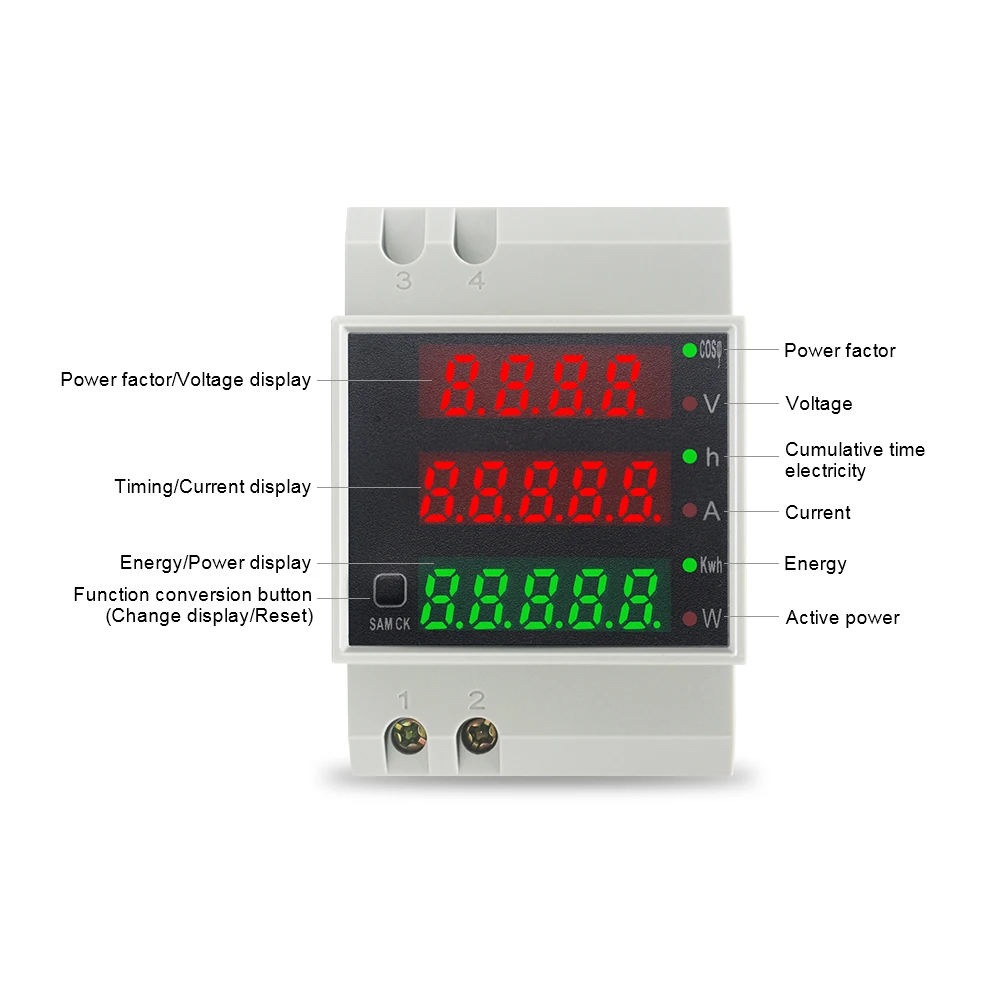

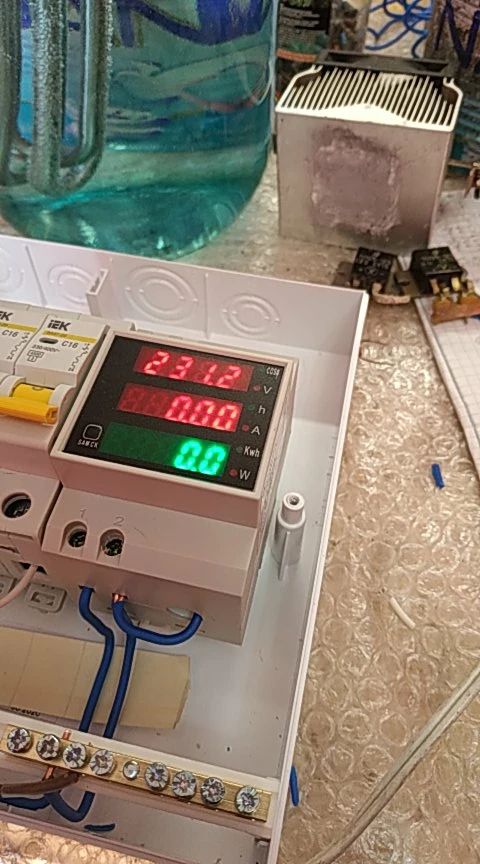

4. При включении питания счетчик будет отображать результат измерения напряжения переменного тока (в), переменного тока (а) и активной мощности (Вт) и засветильник рается корреляционный красный светодиод.

5. При нажатии кнопки SAM CK (справа от измерителя) вниз, измеритель изменится, чтобы отобразить результат измерения коэффициента мощности (cosΦ), электрической энергии накопленного времени (h) светильник электрическая энергия (кВт/ч) и корреляционный красный светодиод.

6. При повторном нажатии кнопки SAM CK, счетчик покажет результат измерения напряжения переменного тока, переменного тока и активной мощности.

7. При выключении питания счетчик может сэкономить значение электрической энергии и электрической энергии совокупного времени, а также продолжить накопление данных, когда счетчик включится снова. Когда счетчик отображает электрическую энергию, вы можете нажать кнопку SAM CK в течение пяти секунд, затем электрическая энергия и электрическая энергия накопленного времени будут равны нулю и начнут накапливаться, когда отпустите кнопку

Внимание:

Измеритель может использоваться только для измерения городского электричества переменного тока 50 Гц/60 Гц, он будет разрушен при использовании для измерения квадратной волны, вывода инвертора или корректирующей синусоидальной волны

Комплектация:

1 х Din рейка Вольтметр Амперметр

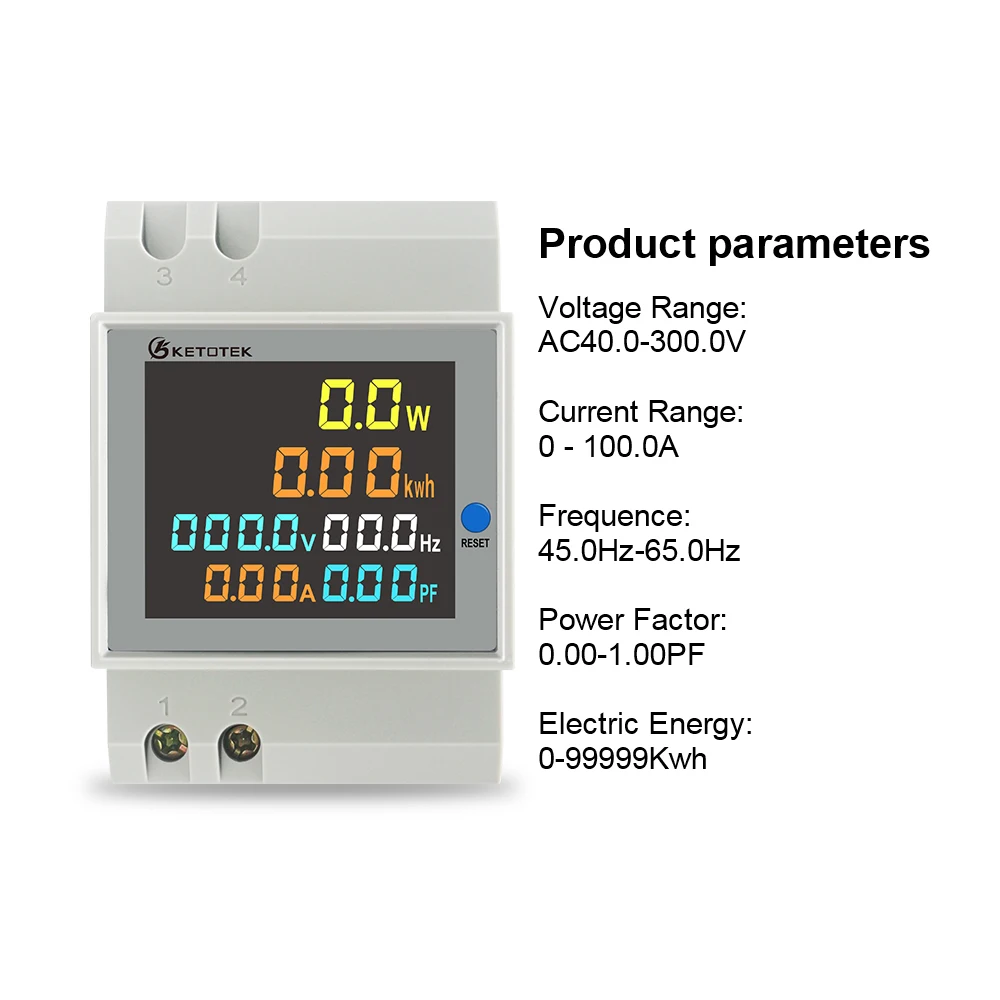

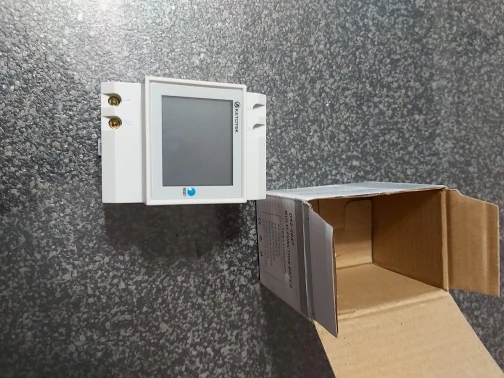

AC 40,0-300,0 V 100A ЖК-дисплей

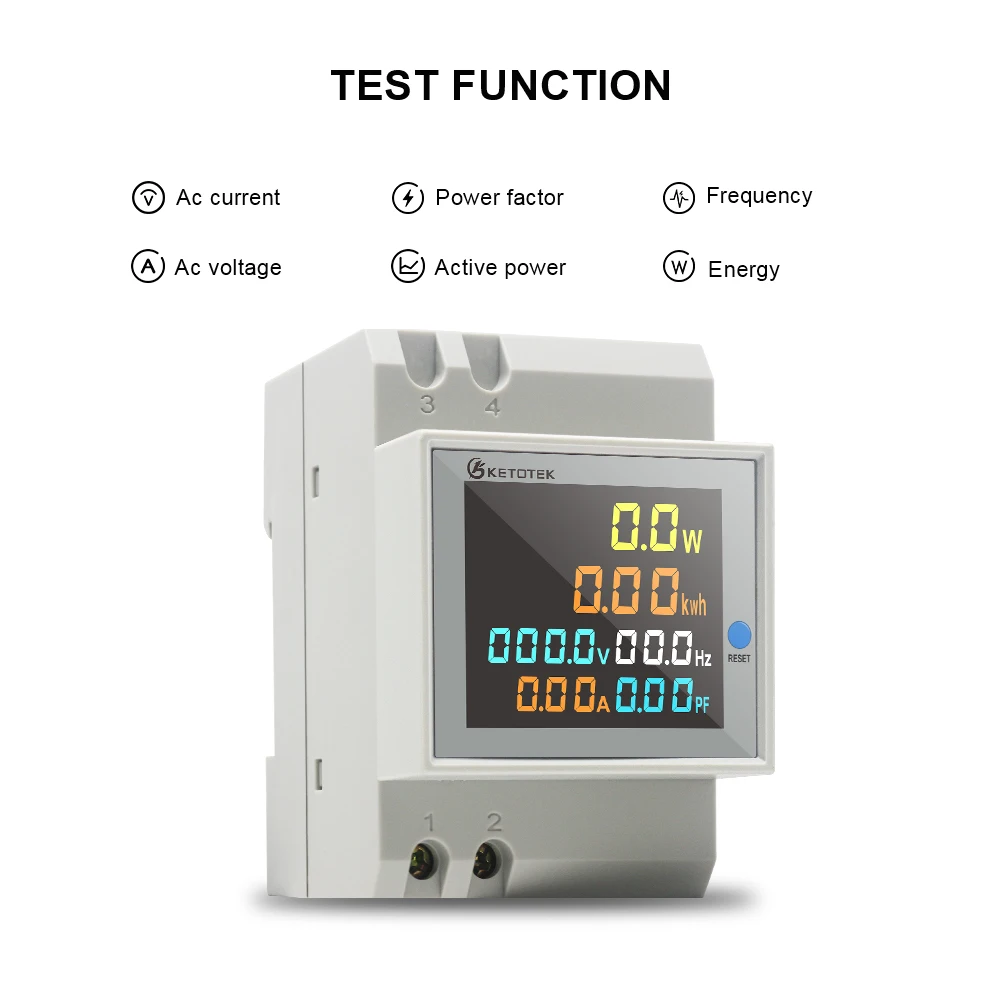

Технические индикаторы

1. Точность: 1% ± 2 слова

2. Диапазон: напряжение переменного тока: 40,0-300,0 В переменного тока

Переменный ток: переменный ток 0-а, разрешение тока составляет А.

Частота: 45,0 Гц-65,0 Гц

Мощность: 0,00-1.00PF

Электрическая мощность: 0-450000 Вт, Разрешение 0,1 Вт, когда 0-9999,9 Вт, остальное 1 Вт.

Электрическая Энергия: 0-999 кВтч, разрешение составляет 1000 кВтч при 0-99999 кВтч, кВтч при-кВтч, 1 кВтч при более кВтч

3. Скорость: 2 раза в секунду

4. Размер: 54x80x64

5. Установка: Din-рейка

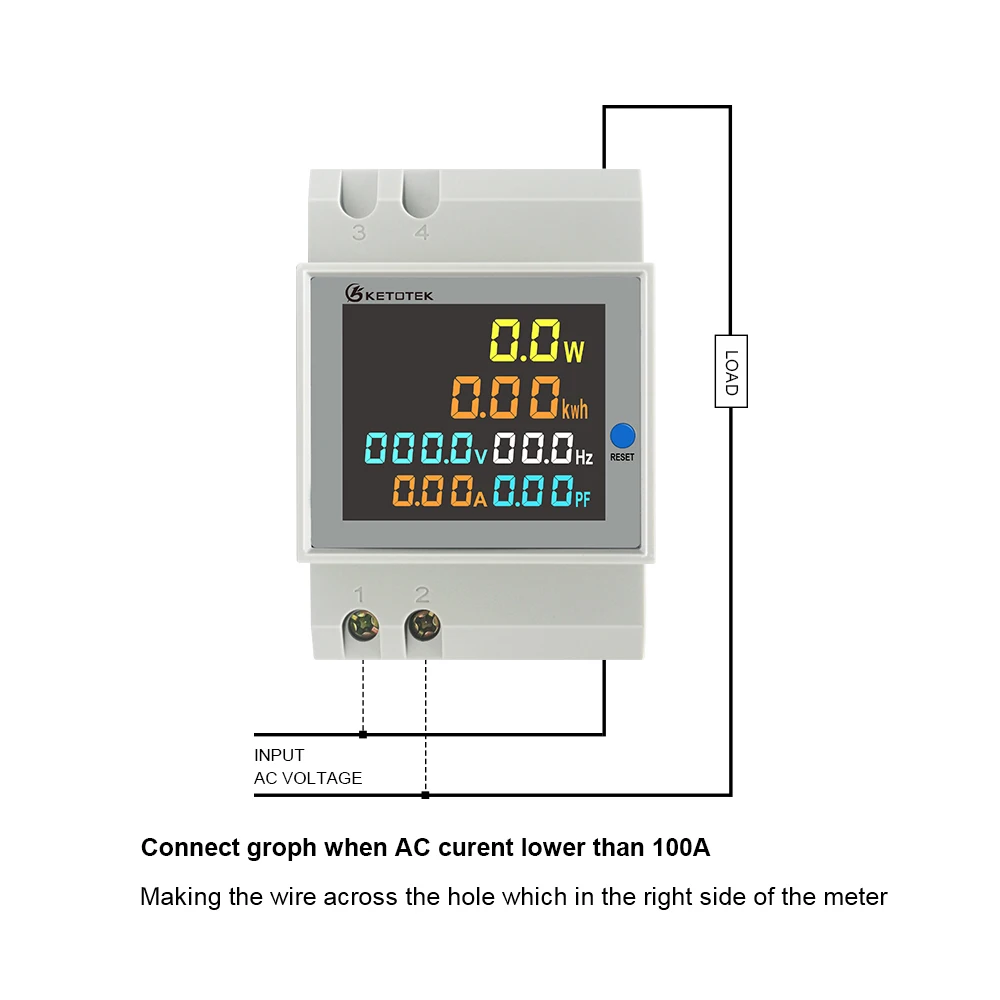

Проводное соединение
