Комплект оценки разработки ZigBee CC2530, оценочный комплект 5, поддерживает подключение к XBee, включая адаптер базовой платы XBee USB Core2530(B)

ZigBee CC2530 оценочный Kit5 на базе CC2530 поддерживает подключение XBee, включая адаптер XBee USB и модуль ZigBee Core2530 (B)

Этот продукт включает только один модуль CC2530, в то время как для настройки сети ZigBee требуется как минимум два модуля CC2530.

Обзор

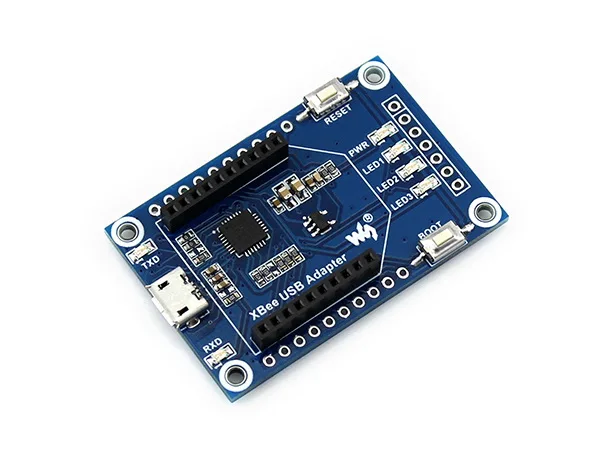

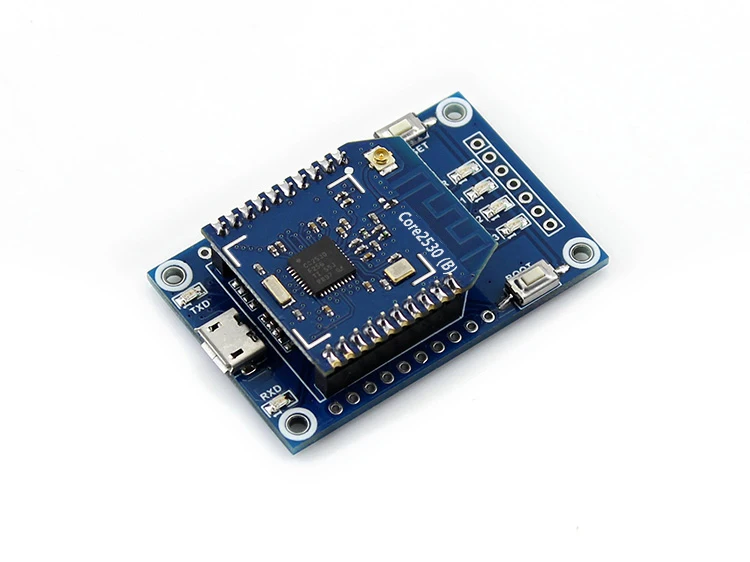

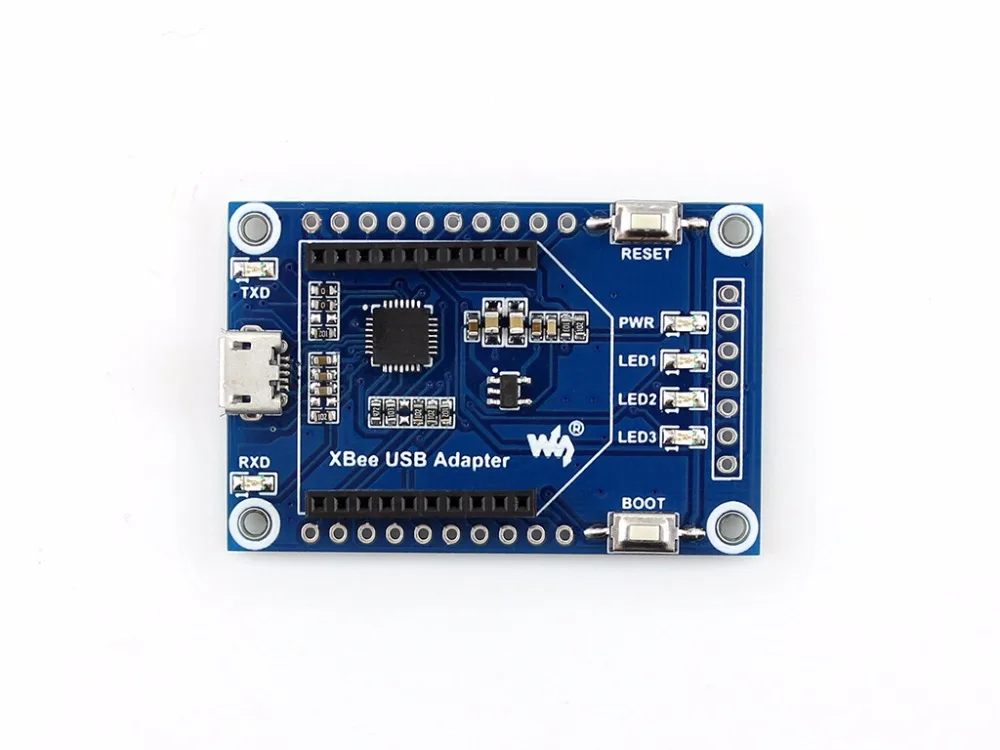

CC2530 оценочный Kit5Это набор для разработки/оценки ZigBee на базе CC2530, который также поддерживает подключение XBee. Набор состоит из базовой платыАдаптер xbee usbИ модуль ZigBee Core2530 (B)

В основном этот набор можно использовать в двух аспектах:

Разработать приложение с предоставленной прошивкойВ сочетании с нашей предоставленной прошивкой вы можете использовать этот набор для установки минимальной готовой к работе системы ZigBee для тестирования или оценки, и не требует знаний о сложной спецификации ZigBee Разработайте собственную прошивкуВ этом чехле вы должны начать с самого основания, чтобы создать свое решение, более того, требуются отладчики (например, отладчик CC) и знания о спецификации ZigBee

Примечание: Core2530 (B) Поставляется с предварительно загруженным загрузчиком, поэтому вы можете запрограммировать BIN файлы непосредственно через адаптер XBee USB.

Характеристики Core2530 (B) Так же легко использовать, как и любые модули UART Предоставленная Прошивка: координатор, роутер, конечное устройство Прошивка маршрутизатора предварительно загружена по умолчанию Поддерживает отправку больших пакетов данных и быструю трансляцию через UART Поддерживает программирование через UART (благодаря загрузчику и требуется последовательный модуль) Поддерживает настройку через верхнее компьютерное программное обеспечение: Рабочий режим, порт UART, скорость передачи данных, сигнальный канал и т. д. Дополнительный аппаратный интерфейс Совместимые с XBee прямые сквозные контактные разъемы (спаянные по умолчанию) Также доступны отверстия для штампов SMT (при пакетной покупке штырьковые заголовки при необходимости можно удалить) MISC Автоматическая сеть (требуется как минимум 1 координатор и 1 роутер) Мониторинг интенсивности сигнала в режиме реального времени между координатором, маршрутизатором и конечным устройством Поддерживает встроенную Антенну PCB и/или внешнюю антенну IPEX Спецификации Core2530 (B) Встроенный чип: CC2530F256RHAR Расстояние связи (открытая и широкая Рабочая среда): до 130 метров при использовании антенны PCB Частотный диапазон: 2,4 ГГц Широкий диапазон напряжения питания (2-3,6 В) Рабочая температура: -40 ~ 85 Скорость передачи последовательного порта: 38400 бит/с (по умолчанию), различные скорости передачи доступны по конфигурации программного обеспечения Размеры: 26 мм x 28 мм (печатная плата) Характеристики CC2530F256RHAR Частотный диапазон: 2,4 ГГц 16 передаточных цепей, программное обеспечение настраивается в соответствии с условиями окружающей среды Скорость передачи радио до 250 кбит/с Высокопроизводительное и маломощное ядро микроконтроллера 8051 с предварительным кодом 2,4 ГГц IEEE 802.15.4 совместимый радиочастотный трансивер Широкий диапазон напряжения питания (2-3,6 В) Сторожевой таймер, монитор батареи и датчик температуры 12-битный АЦП с 8 каналами и настраиваемым разрешением 2 мощных USARTs с поддержкой нескольких серийных протоколов ИК поколение схем Таймеры общего назначения (один 16 бит, два 8 бит) Копроцессор безопасности AES 21 Универсальный ввод/вывод (19*4 мА, 2*20 мА) Фотографии Определение контакта

Ресурсы для развития

Вики:Www.waveshare.com/wiki/CC2530_Eval_Kit5

Вес:0,062 кг
