Гибкая цифровая панель WS2812B, 8*8 16*16 8*32 пикселей, 64 пикселя, 256 пикселей, 5 В, индивидуально адресуемый цветной СВЕТОДИОДНЫЙ экран

8*8 16*16 8*32 пикселей WS2812B светодиодная цифровая панель (ws2811 контролируемый ИС)Вход DC5V5050 RGB SMD, WS2811 IC встроенныйКаждый светодиод имеет пиксель

О микросхемах WS2812B.

Информация об упаковке:

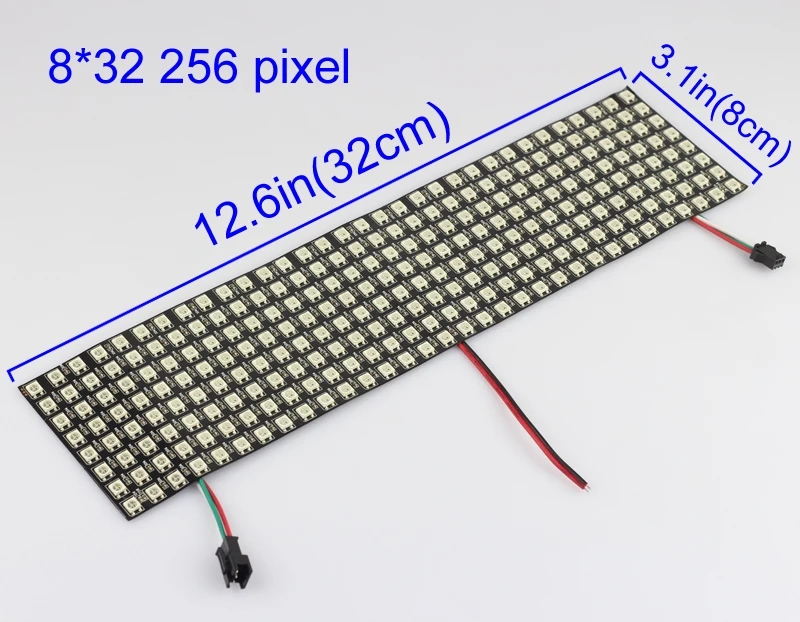

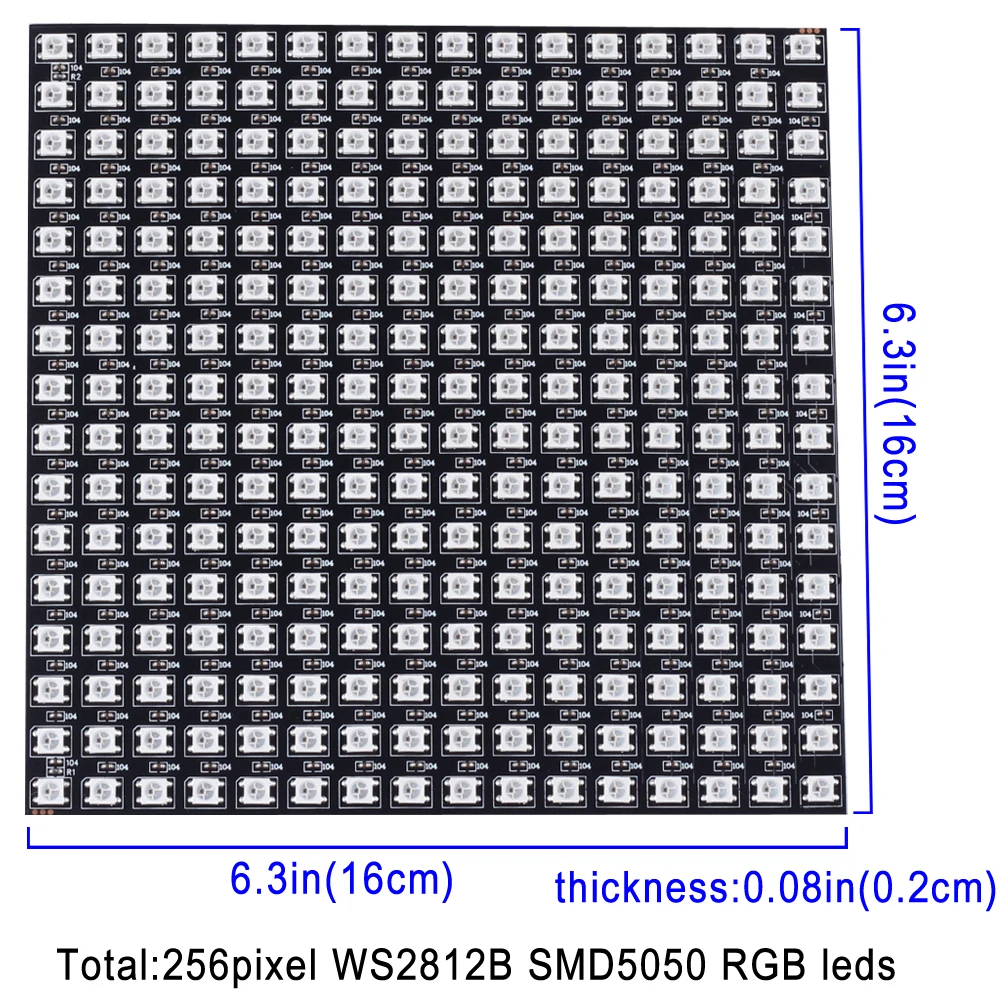

8*8 / 16*16 / 8*32 смПиксельная панель WS2812B (размер по вашему выбору)

Примечание: Эта ссылкаНе включеноБлок питания, не включая контроллер, пожалуйста, посмотрите наш магазин для заказа, спасибо.

Общее описание

WS2812B-это интеллектуальный источник светодисветильник света с управлением, который интеграция схемы управления и RGB-чипа осуществляется посылка из 5050 компонентов. Внутренние элементы включают интеллектуальную защелку данных цифрового порта и схему усиления сигнала. Также включают прецизионный внутренний осциллятор и программируемую постоянную регуляторную часть напряжения 12 В, эффективно обеспечивая постоянную высоту света в Пиксельной точке.

В протоколе передачи данных используется один режим передачи данных NZR. После сброса питания в пикселях порт DIN принимает данные от контроллера, первый пиксель собирает первоначальные 24-битные данные, затем отправляется на внутреннюю защелку данных, другие данные, которые изменяются внутренней схемой усиления сигнала, передаются на следующий пиксель каскада через порт DO. После передачи на каждый пиксель сигнал на уменьшение 24 бит. Pixel использует технологию автоматической передачи сигнала resha-ping, благодаря чему количество пиксельных каскадов не ограничивается передачей сигнала, зависит только от скорости передачи сигнала.

Светодиодный с низким вождением, защитой окружающей среды и энергосбережением, высокой яркостью, углом рассеивания большой, хорошей консистенцией, низкой мощностью, длительным сроком службы и другими преимуществами. Микросхема управления, встроенная светодиодный, становится более простой схемой, небольшой объем, удобная установка.

Функция контакта

Номер

Символ

Описание функций

1

VDD

Светодиодный источник питания

2

Даут

Выход сигнала управления данными

3

VSS

Земля

4

Дин

Вход сигнала управления данными

Абсолютный максимальный рейтинг

Праметр

Символ

Рейтинги

Блок

Напряжение питания

ВDd rrrrrr

+ 3,5 ~ + 5,3

В

Входное напряжение

ВЯ

-0,5 ~ VDD + 0,5

В

Рабочая Температура соединения

Топт

-25 ~ + 80

Диапазон температур хранения

Tstg

-40 ~ + 105

Электрические характеристики(ТА=-20 ~ + 70, вDd rrrrrr= 4,5 ~ 5,5 В, вСС= 0 В, если не указано иное)

Праметр

Смайбол

Условия

Мин

Tpy

Макс

Блок

Входной ток

ЯЯ

ВЯ= ВDd rrrrrr/ВСС

?

?

± 1

И микро

Уровень входного напряжения

ВIH

DВ, Набор

0,7 вDd rrrrrr

?

?

В

ВИл

DВ, Набор

?

?

0,3 вDd rrrrrr

В

Напряжение гистерезиса

ВЧ

DВ, Набор

?

0,35

?

В

Характеристики переключения(ТА=-20 ~ + 70, вDd rrrrrr= 4,5 ~ 5,5 В, вСС= 0 В, если не указано иное)

Праметр

Символ

Состояние

Мин

Tpy

Макс

Блок

Время задержки передачи

ТПлз

CL = 15пф, DIN?

DOUT,RL = 10 тыс.?

?

?

300

НС

Время падения

ТTHZ

CL = 300 пФ, OUTR/OUTG/OUTB

?

?

120

И микро

Входной объем

СЯ

?

?

?

15

PF

Характеристический параметр RGB IC

Цвет излучения

Модель

Длина волны (нм)

Интенсивность света (мкд)

Напряжение (В)

Красный

13CBAUP

620-625

390-420

2,0-2,2

Зеленый

13cgaup

522-525

660-720

3,0-3,4

Синий

10R1MUX

465-467

180-200

3,0-3,4

Передача данныхВремя(ТХ + ТЛ=1,25 & micro;s ± 600ns)

T0H

0 кода, высокое напряжение

0,4 мкс

± 150 нс

T1H

1 код, высокое напряжение

0,8 мкс

± 150 нс

T0L

0 кода, время низкого напряжения

0,85 мкс

± 150 нс

T1L

1 код, низкое напряжение

0,45 мкс

± 150 нс

Рез

Низкое напряжение

Более 50 и микро
