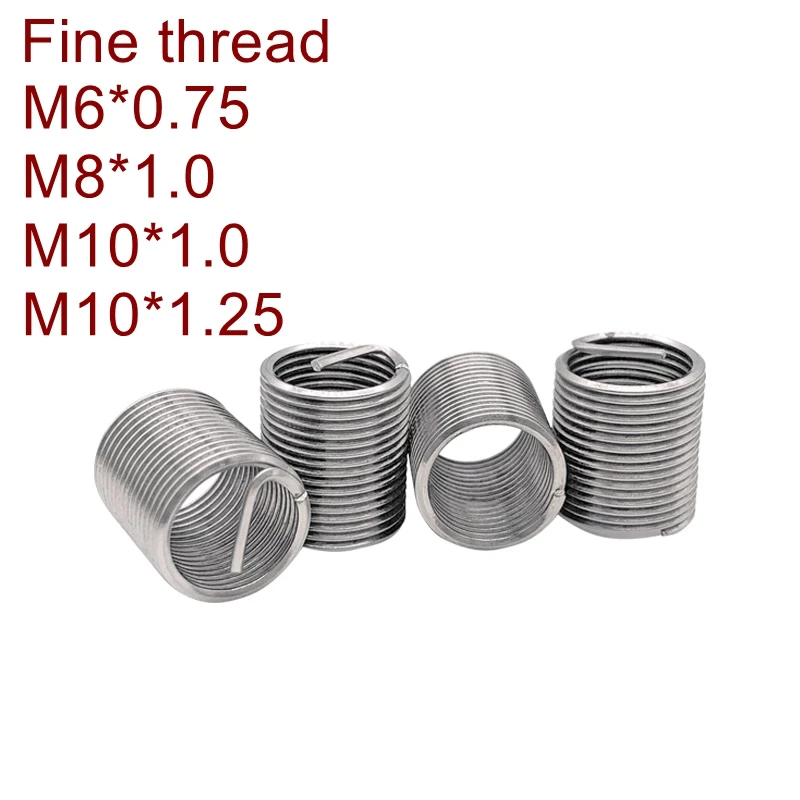

Проволочная вставка с тонкой резьбой M6 * 0,75, M8 * 1,0 * 1D1.5D2D2.5D3D, ремонтная Втулка с резьбой DIN8140

Описание товара

Проволочная резьба из нержавеющей сталиВтулка винта/Ремонт резьбыТонкая нитьРазмер:M6 * 0,75 * 1D / 1.5D / 2D / 2.5D / 3DM8 * 1,0 * 1D / 1.5D / 2D / 2.5D / 3DM10 * 1,0 * 1D / 1.5D / 2D / 2.5D / 3DM10 * 1,25 * 1D / 1.5D / 2D / 2.5D / 3D

Внимание!

Многие покупатели считают, что длина 1D, 2D, 3DНапример,M6 * 1,0 * 2D = 6 мм * 2 = 12 ммM6 * 1,0 * 3D = 6 мм * 3 = 18 ммНа самом деле, это неправильно.M6 * 1,0 * 2DM6 * 1,0, означает, что внутренняя резьба после установки M6 * 1,02D, указывая, что минимальная глубина монтажного отверстия составляет 2D = 6 мм * 2 = 12 ммПосле бурения необходимо использовать tap ST6 * 1,0 для обработки резьбы. Поскольку кран имеет конусность, резьба в отверстии составляет менее 12 мм, поэтому фактическая длина провода вставьте резьбу до или после установки меньше 12 ммФактическая длина провода вставьте нить после установки = количество витков провода вставьте нить W * шаг PФактическая длина M6 * 1,0 * 2D после установки составляет около 12,6*1,0 = 12,6 ммАналогично, для M8 * 1,25 * 2DМинимальная глубина монтажного отверстия составляет 2D = 8 мм * 2 = 16 ммКоличество витков проволочной резьбы Вставьте W = 10,6, шаг P = 1,25После установки, длина составляет около = 10,6*1,25 = 13,25 мм

Советы

Размеры в таблице приведены для справки только из-за эластичности и неправильной формы вставок проволочной резьбы
