CUAV Minim OSD поддержка протокола MAVLink Ardupilot OSD для APM/Pixhawk/Pixhack Flight Control / Rc модель Drone аксессуары
Описание:
Обратите внимание, что osd может использоваться только в APM, не может соответствовать только GPS, может только считывать протокол mavlink
Если он используется отдельно, пожалуйста, поставьте TX RX должен быть подключен к APM
Если он подключен к цифровому, используйте вместе, TX не устанавливайте OSD, RX может напрямую
OSD при использовании камеры должна быть первой в электричестве, или электричество в OSD и камере вместе, в противном случае это приведет к тому, что он не сможет обнаружить форматы для отображения изображений или информации о OSD
OSD-это автоматическая идентификация видеоформатов камеры. Но если вы не берете камеру, вы можете выбрать точку сзади, не имеет форматов вывода камеры. По умолчанию N, сварка, где PAL выход
MinimosD, основан на OSD Arduino. Он предназначен для ArduPilot MEGA и protocol MAVlink система управления полетом
Его основная часть-микросхема Arduino ATmega328 и Монохромный экран MAX7456. Программирование осуществляется с помощью FTDI Совместимость 6 pin разъем.
Он владеет двумя независимыми блоками питания и наземной частью фазы изоляции OSD функции симуляции: частью ATMEGA 5 V и функцией цифровой фазы OSD, на основе кабеля или другого источника питания FTDI 5 V; И часть фазы аналогового напряжения 5 В функции OSD через разъемы видео/вывода, Может работать до + 12 В от входного источника питания. Сварочная линия скачок, источник питания и пол две части вместе при необходимости.
Характеристики:
ATmega328P bootloader с Arduino
Монохромный дисплей MAX7456
FTDI совместимый контактный кабель
Стандартный 6 pin ISP головка
Часть две независимый источник питания, каждый светодиодный светильник-индикатор
Комбинированная паяльная перемычка
+ 5 В 500 мА + 12 В Настройка входного источника питания
Припой джемпер видео опции PAL
Лос-Анжелес, HSYNC и открытые тестовые точки
Размер: 0,7 см в ширину x1.7 "L (2,4" W/шпильки показано на следующей) x 0,3 "H
Характеристики:
Размер (мм):20X44X7.5
Вес: 25 г

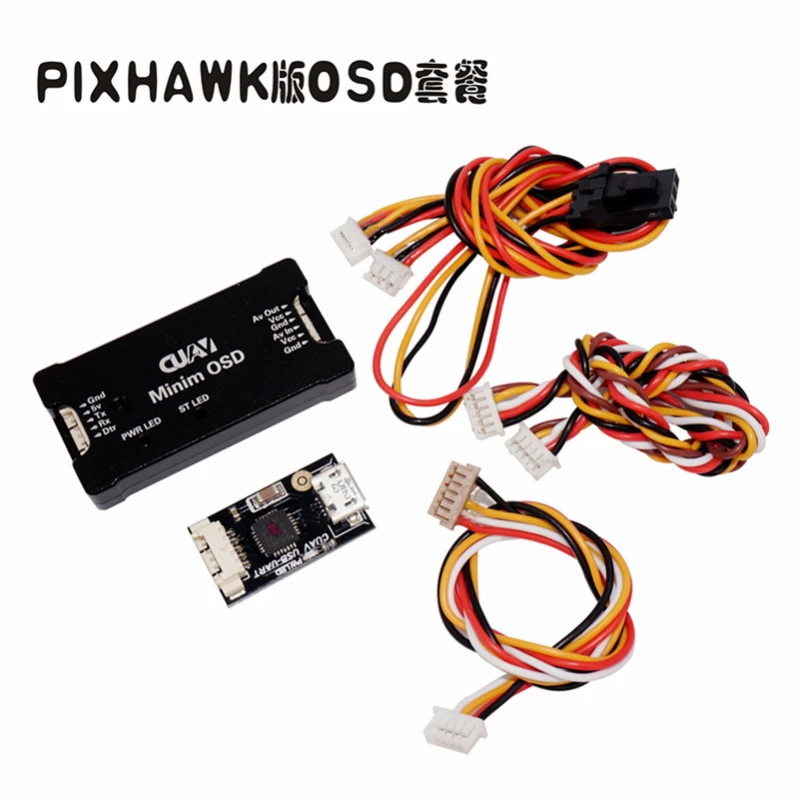

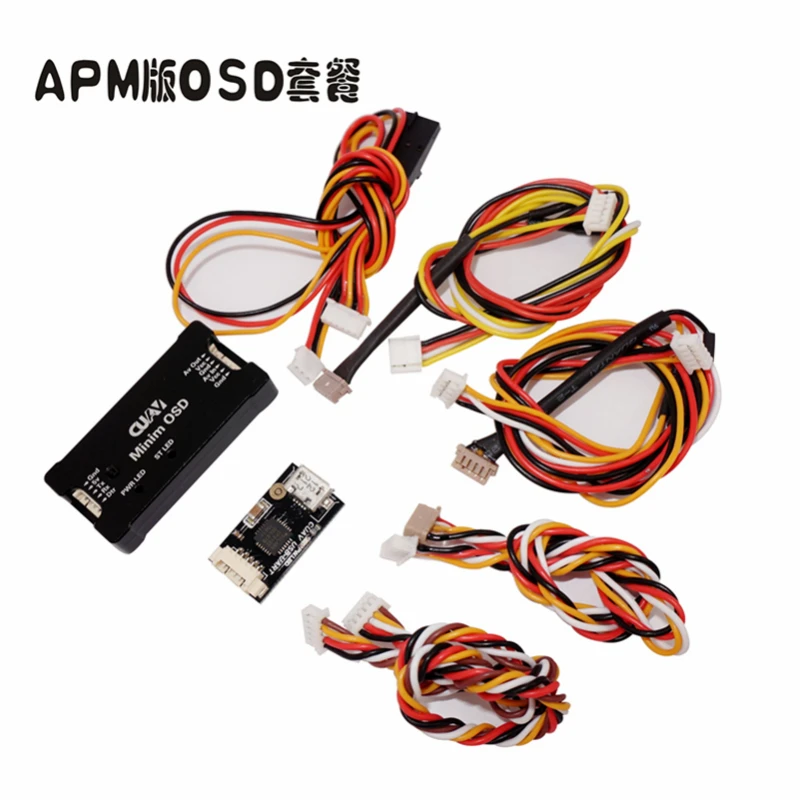

Посылка включает:
4 * линия передачи данных (TTL x, OSD, y, линия передачи изображения)
1 * TTL
1 * OSD панель, модуль
