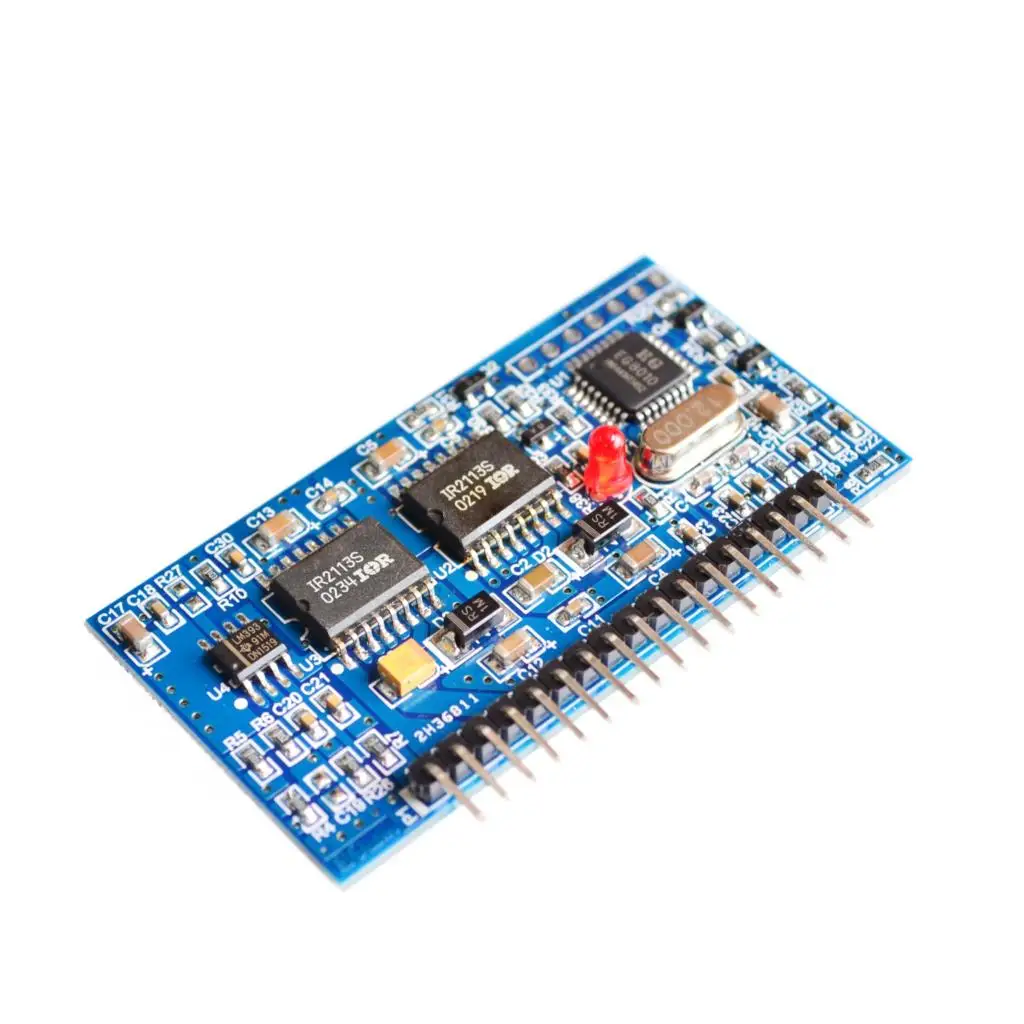

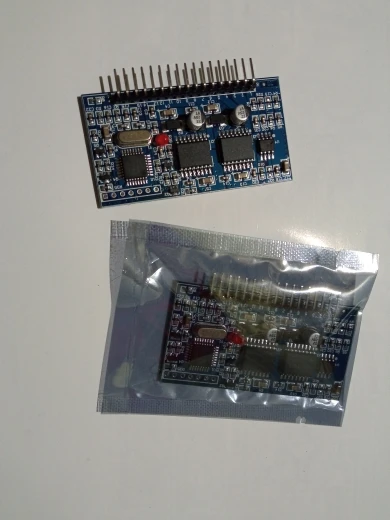

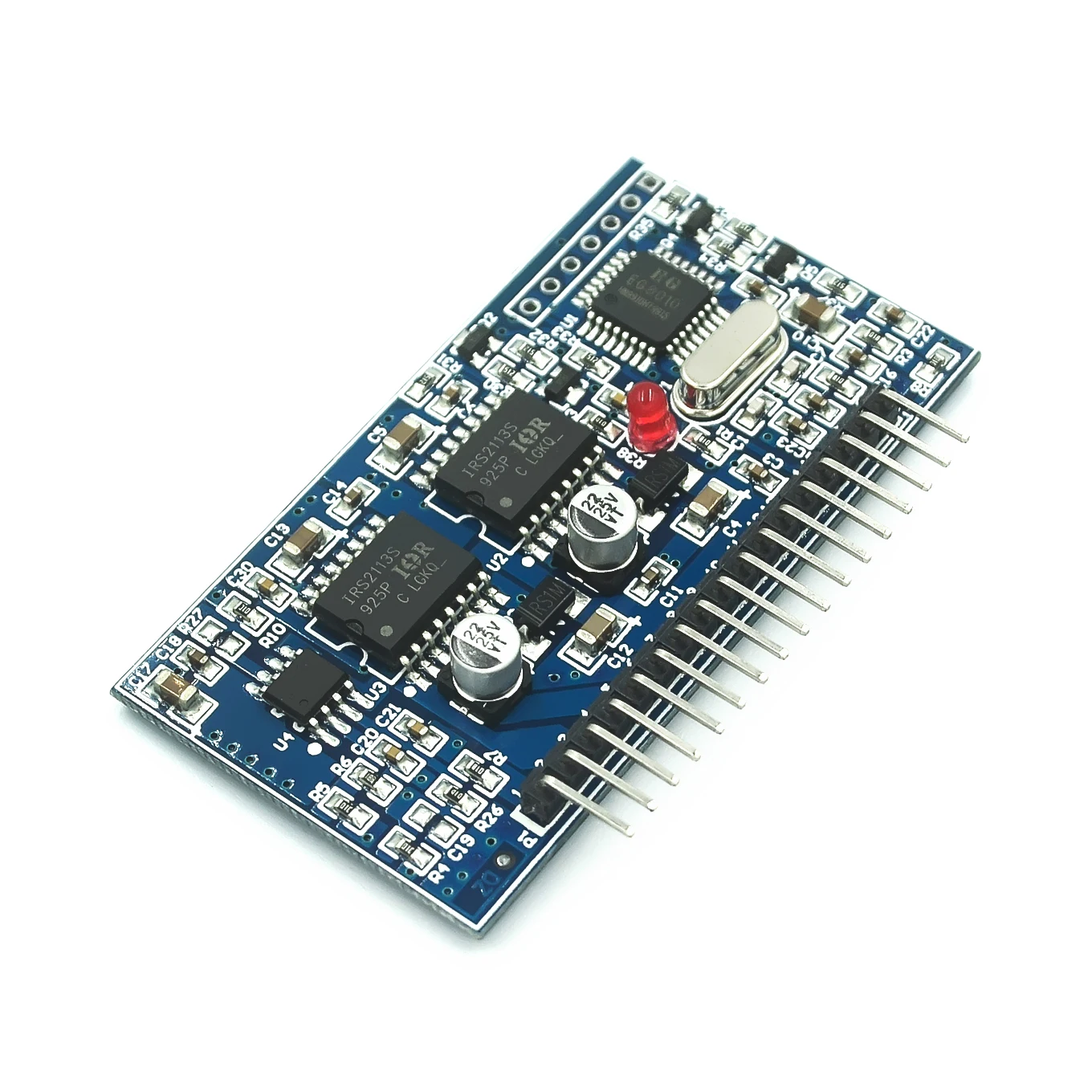

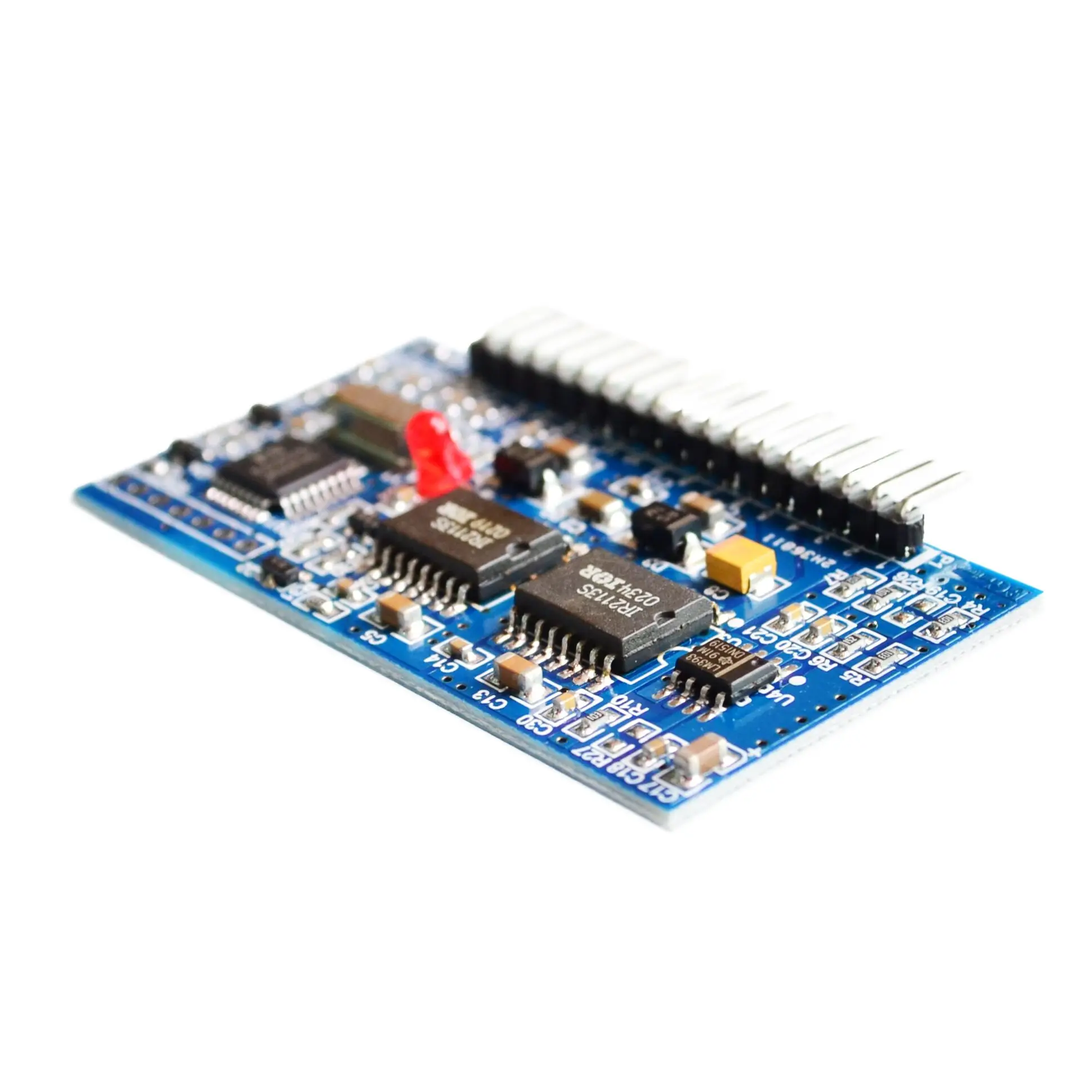

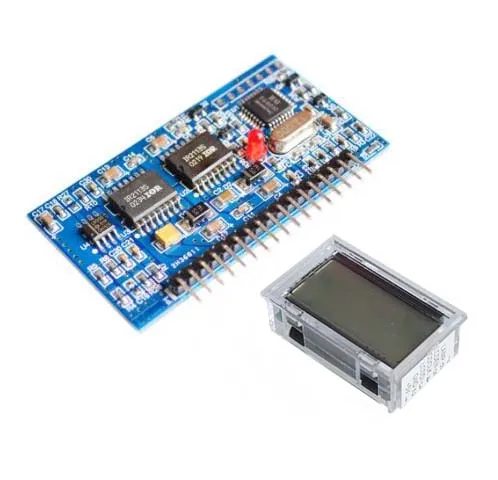

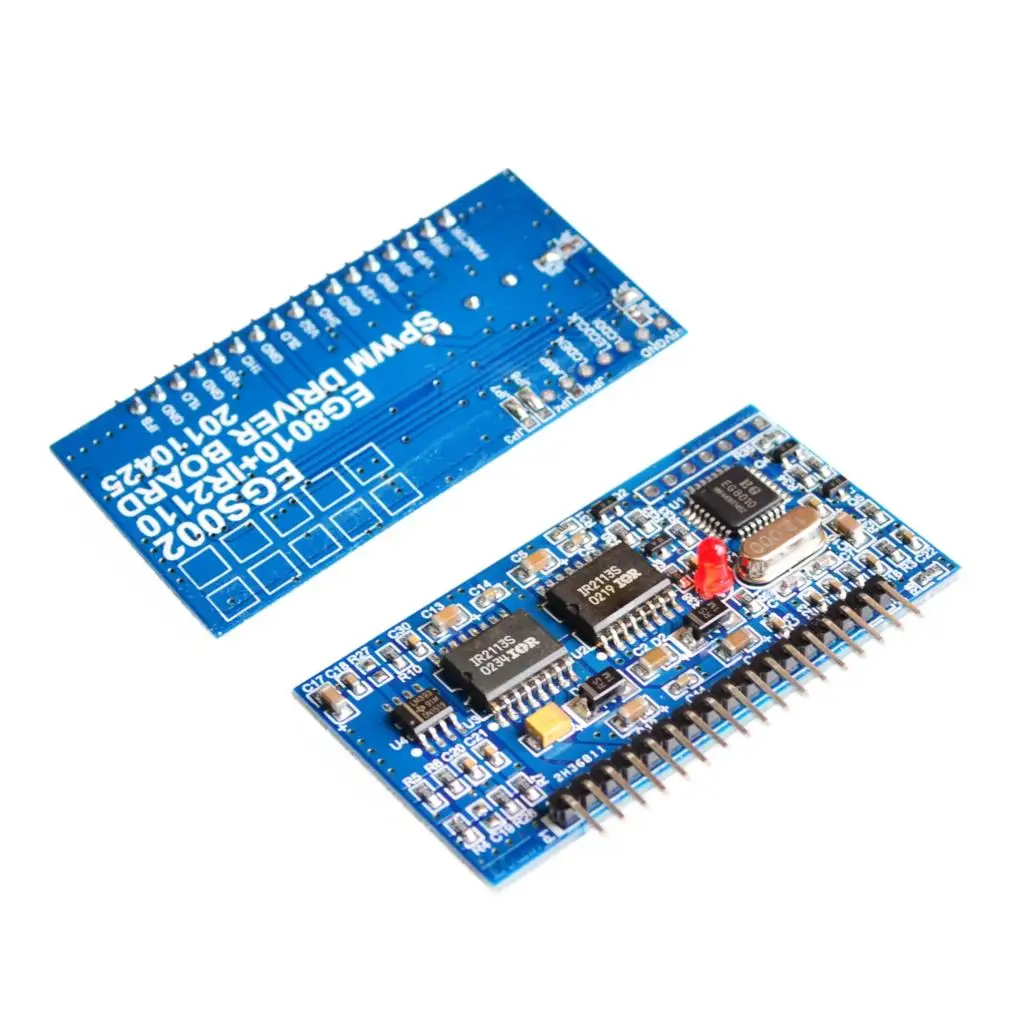

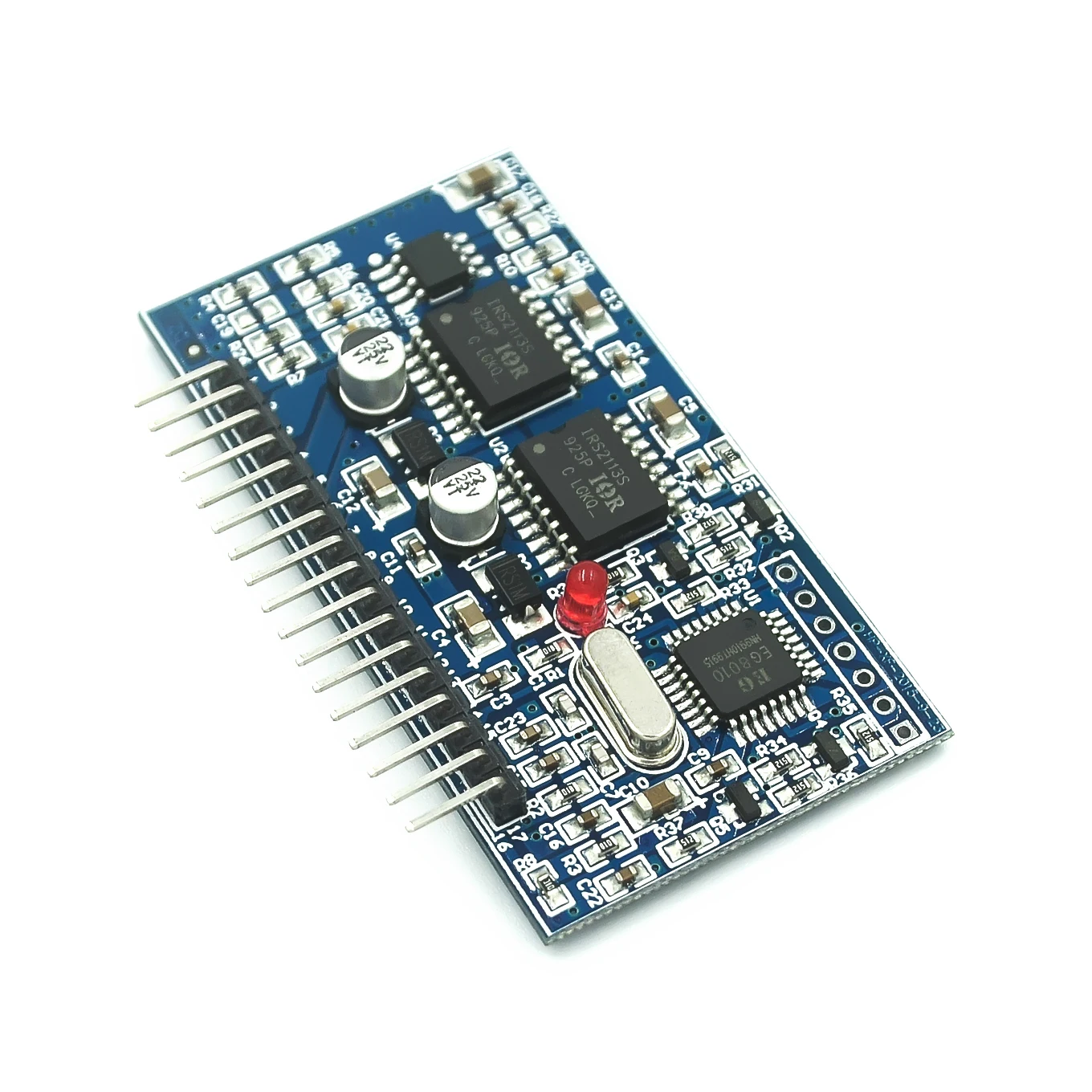

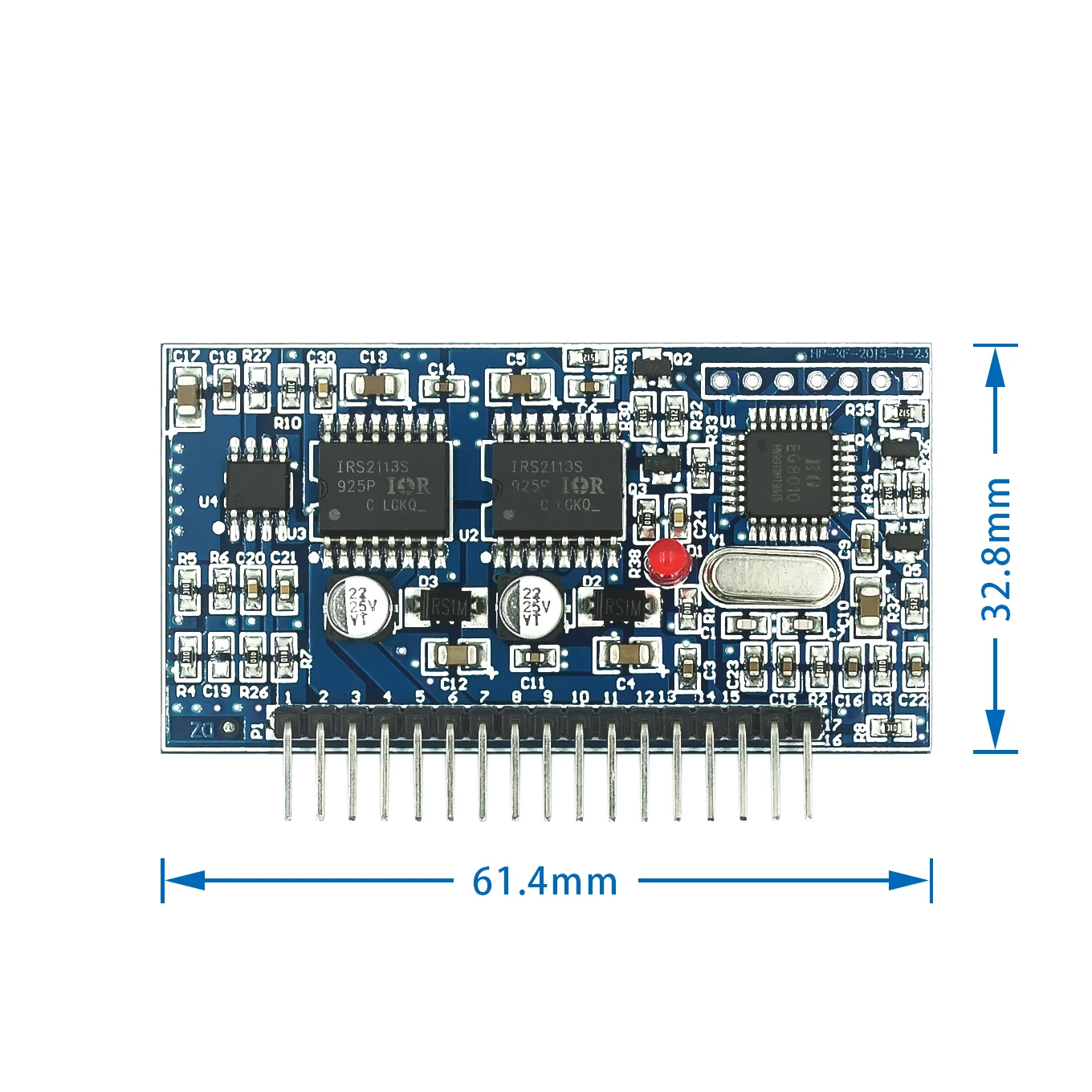

Новый модуль привода из чистой синусоиды EGS002 EG8010 + IR2110 плата инверторного привода

EG8010 является цифровым, функция очень хорошо приносит свой собственный контроль времени от чистой синусоидальной волны инвертор генератор чип, используется в двухступенчатой DC-DC-AC структурой преобразования энергии или одноступенчатой DC-AC архитектурой повышения частоты трансформатора, внешним 12 МГц кристаллическим осциллятором, для достижения высокой точности, и гармонические искажения очень малы, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. Чип использует технологию CMOS, внутреннюю интеграцию SPWM синусоидального генератора, схему контроля времени, диапазон коэффициента мультипликатора, мягкую схему запуска, цепь защиты, RS232 интерфейс последовательной связи и серийный модуль драйвера LCD 1602 функций.



Особенности:-5 в одиночный источник питания-Pin Настройка четырех видов чистой синусоидальной волны Выходная частота: фиксированная частота 50 Гц чистая Синусоидальная волна; 60 Гц фиксированная частота чистая Синусоидальная волна; 0-100 Гц чистая Синусоидальная волна Регулируемая частота; 0-400 Гц чистая Синусоидальная волна частота регулируется.-Однополярная и биполярная модуляция-Поставляется с управлением deadband, pin set up 4 dead time: 300nS dead time; 500nS dead time; 1.0uS dead time; 1.5uS dead time-Внешний кристаллический осциллятор 12 МГц-PWM несущая частота 23,4 кГц-Обратная связь напряжения, тока, температуры в реальном времени-Защита от перенапряжения, низкого напряжения, перегрузки по току и перегрева-Режим «мягкий старт» позволяет установить время отклика 1 S-Последовательная связь для установки выходного напряжения, частоты и других внешних параметров-Внешний Серийный порт 128*32 ЖК-модуль 1602 отображает напряжение, частоту, температуру и электрический ток инвертора и другую информацию;



Применение:-Однофазный синусоидальный инвертор-PV инвертор-Инвертор энергии ветра-Система бесперебойного питания UPS-Система цифрового генератора-Если мощность-Однофазный контроллер скорости двигателя-Однофазный инвертор-Синусоидальный диммер-Регулятор синусоидальной волны-Генератор синусоидальной волны

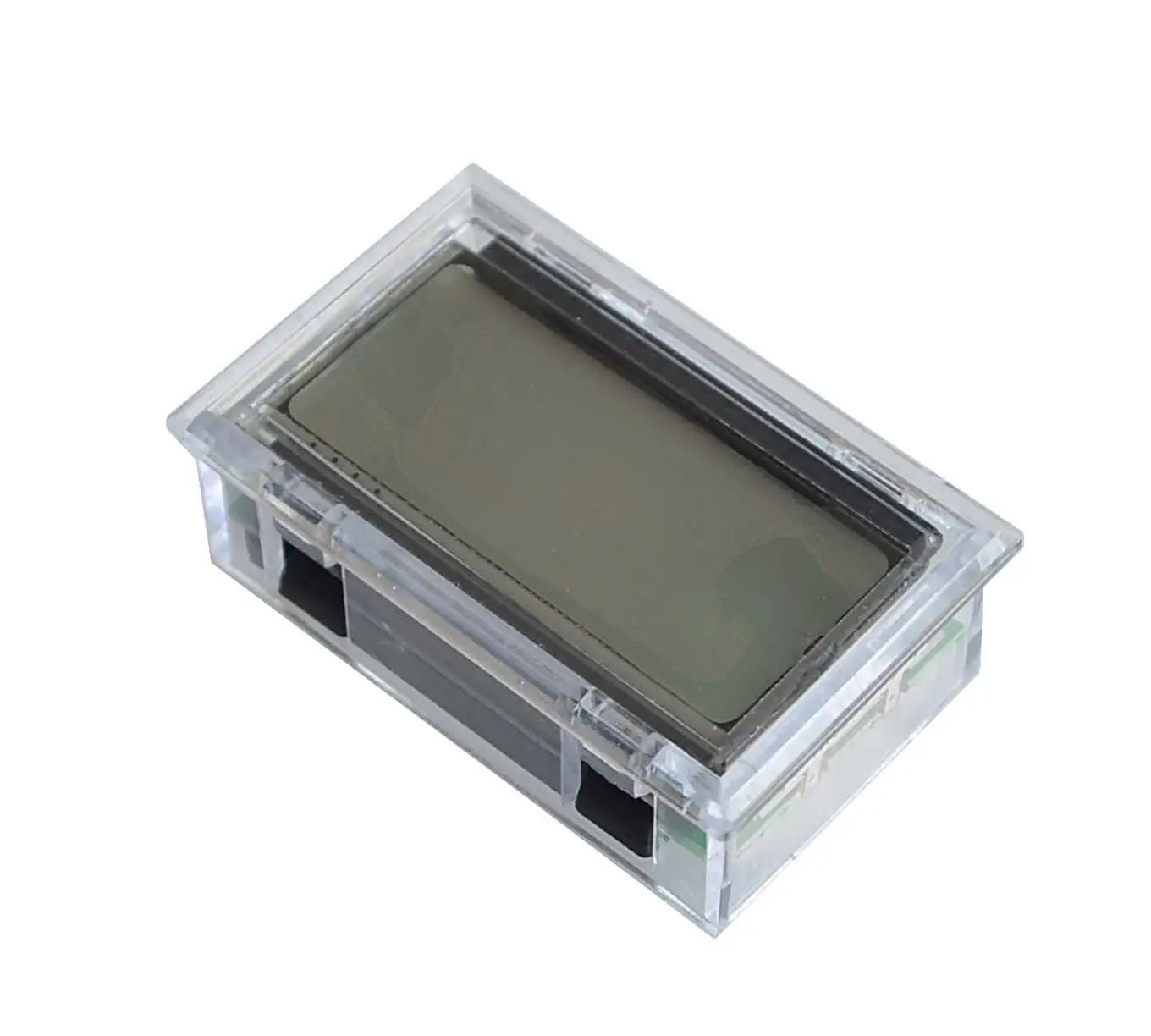

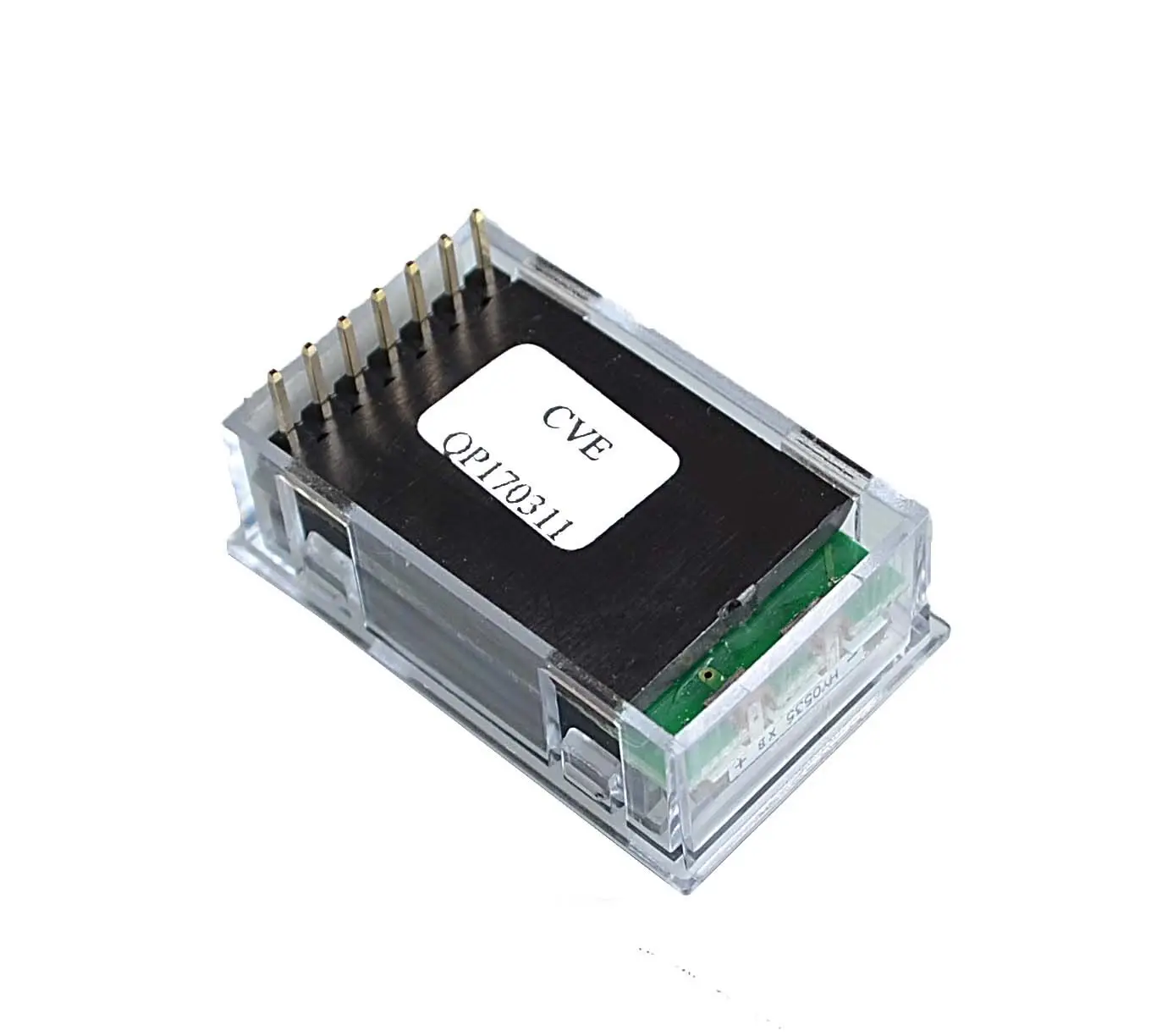

Описание ЖК-дисплея:Примечание: ЖК-дисплей не содержит кабельПри использовании ЖК-дисплея, Подключение платы драйвера EGS002 и ЖК-кабеля должно использоваться экранированный кабель, в противном случае. Инвертор, Высоковольтная среда будет серьезно мешать работе приводной пластины
