ИК инфракрасный модуль датчика предотвращения препятствий для arduino Smart Car Robot 3-контактный светоотражающий фотоэлектрический

ИК инфракрасный модуль датчика предотвращения препятствий для arduino Smart Car Robot 3-контактный светоотражающий фотоэлектрический

Name: 🛍 ИК инфракрасный модуль датчика предотвращения препятствий для arduino Smart Car Robot 3-контактный светоотражающий фотоэлектрический
Brand: Активные компоненты
SKU: 32465285698
Price: 33.25 RUB
Availability: InStock
Rating: 5 (177 reviews)

78 Отзывов

176 Заказов

33,25₽

В наличии!

Перейти

GREAT WALL Electronics Co., Ltd. - Надежность 98.25%

Более 42291 подписчиков, дата открытия магазина 14.07.2013

Положительные оценки: 99% (28675)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 26.05.2022

Инфракрасный модуль датчика обхода препятствий для arduino, умный а...

27 Отзывов

48 Заказов

30,78₽

Посмотреть

Последнее обновление: 15.09.2024

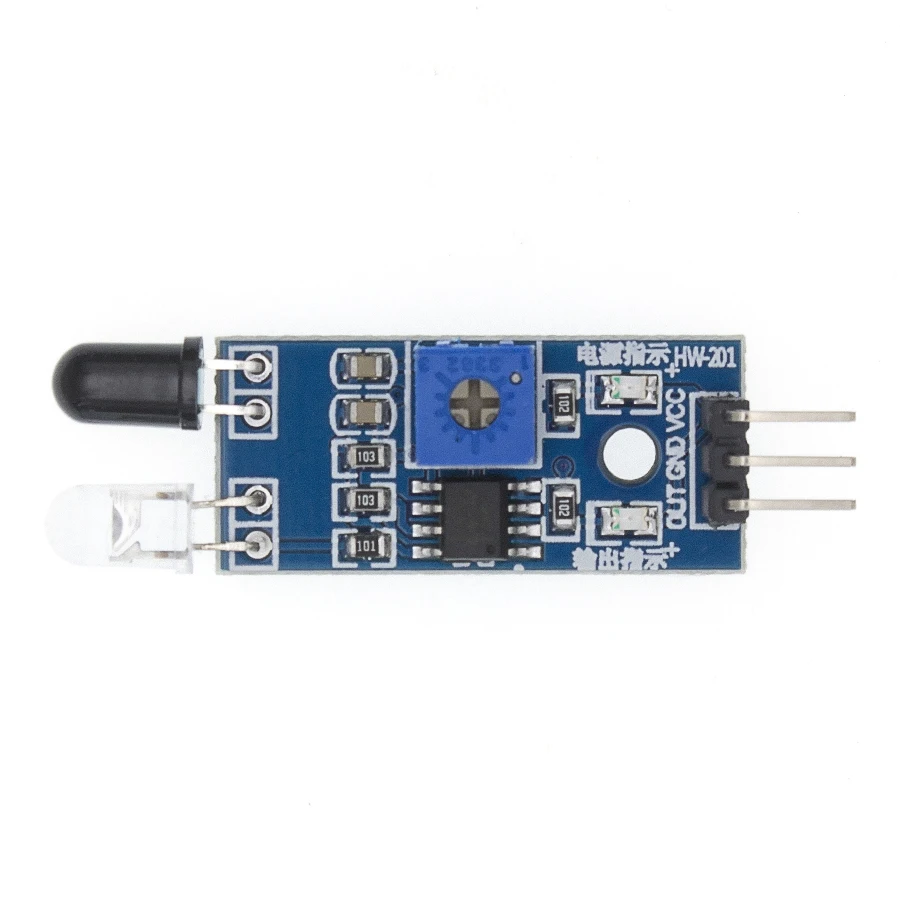

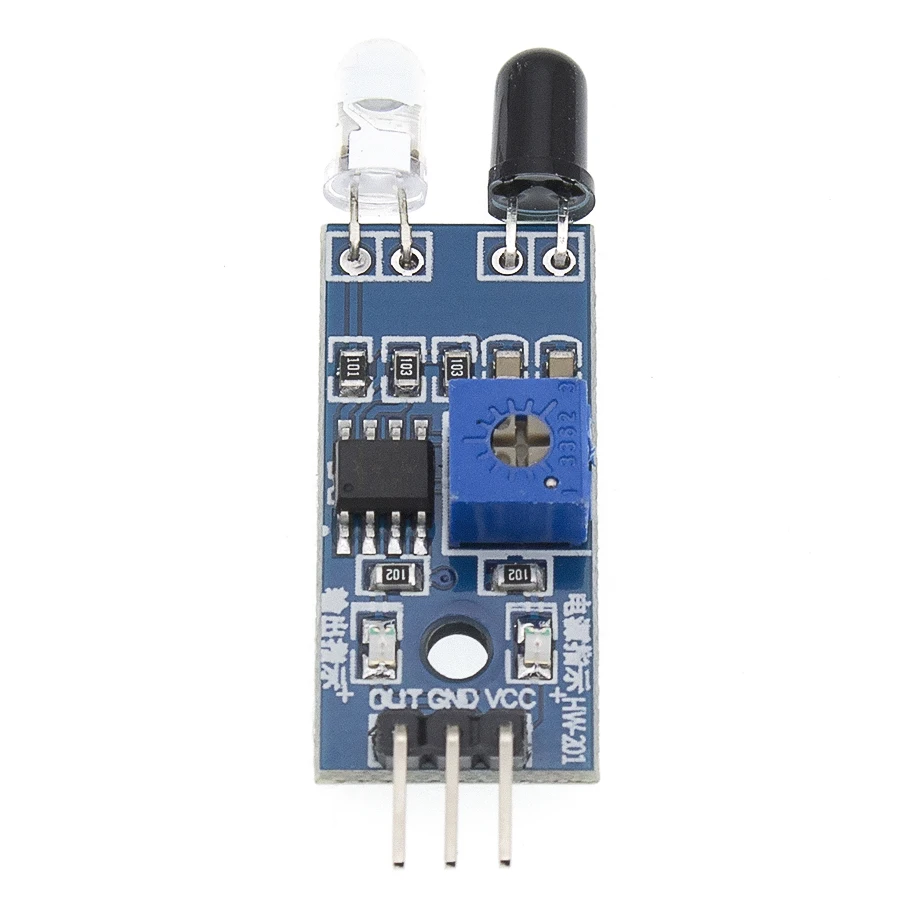

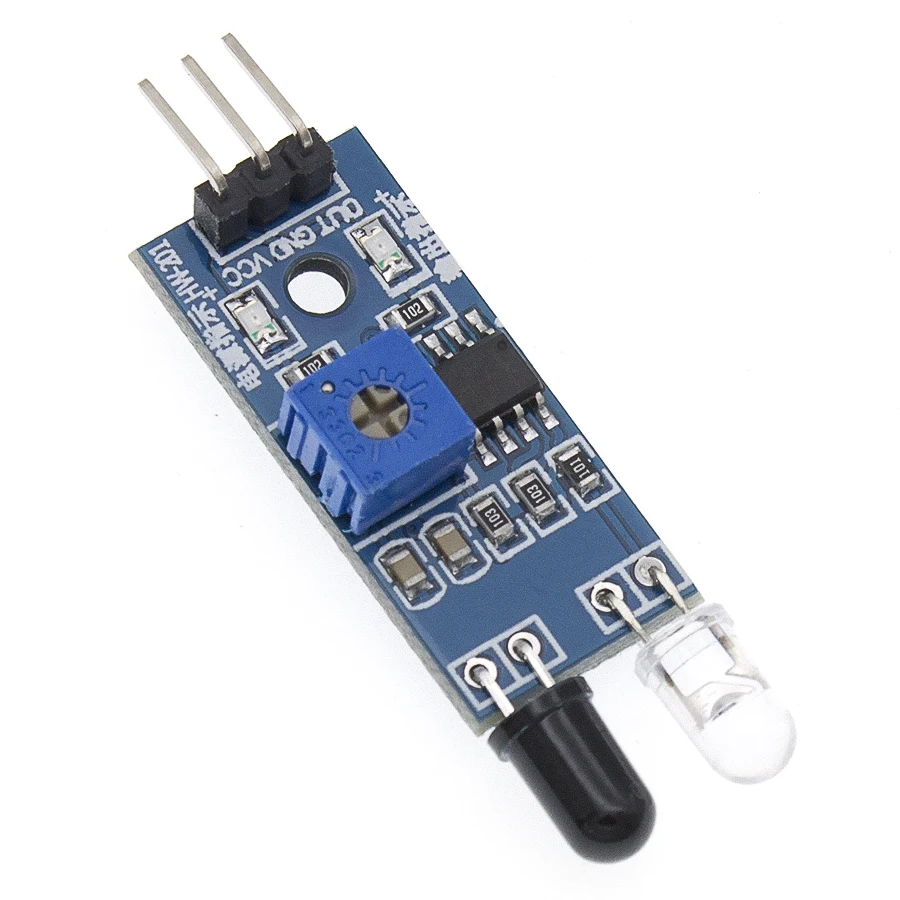

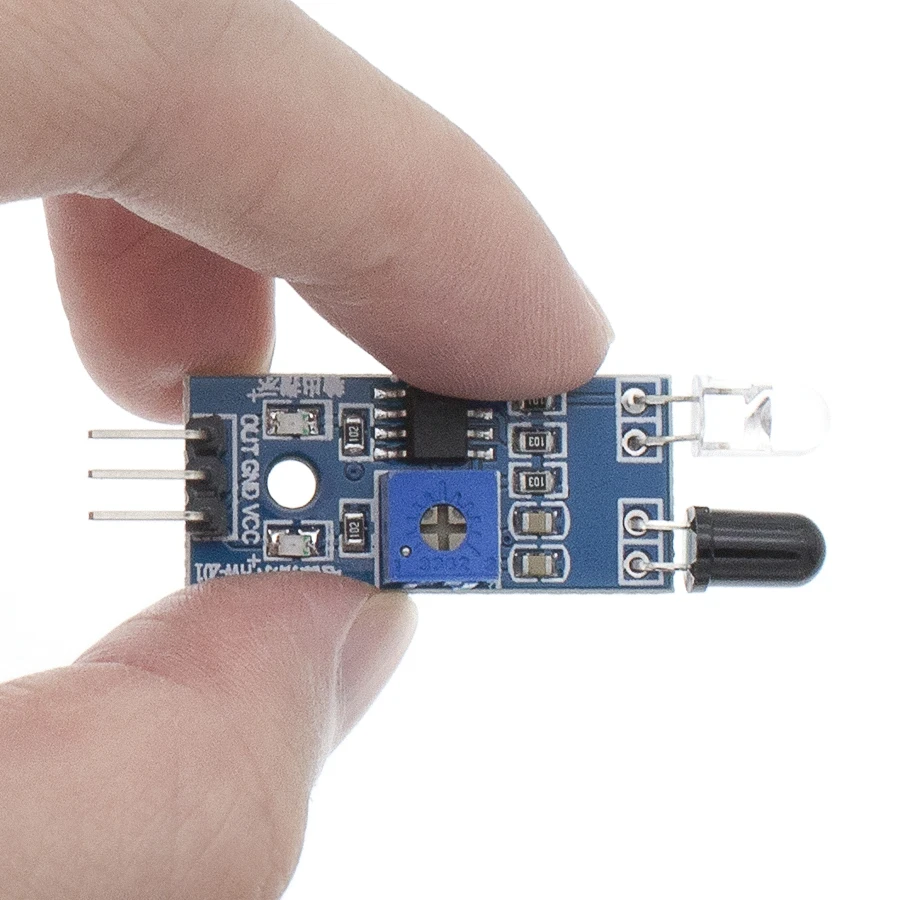

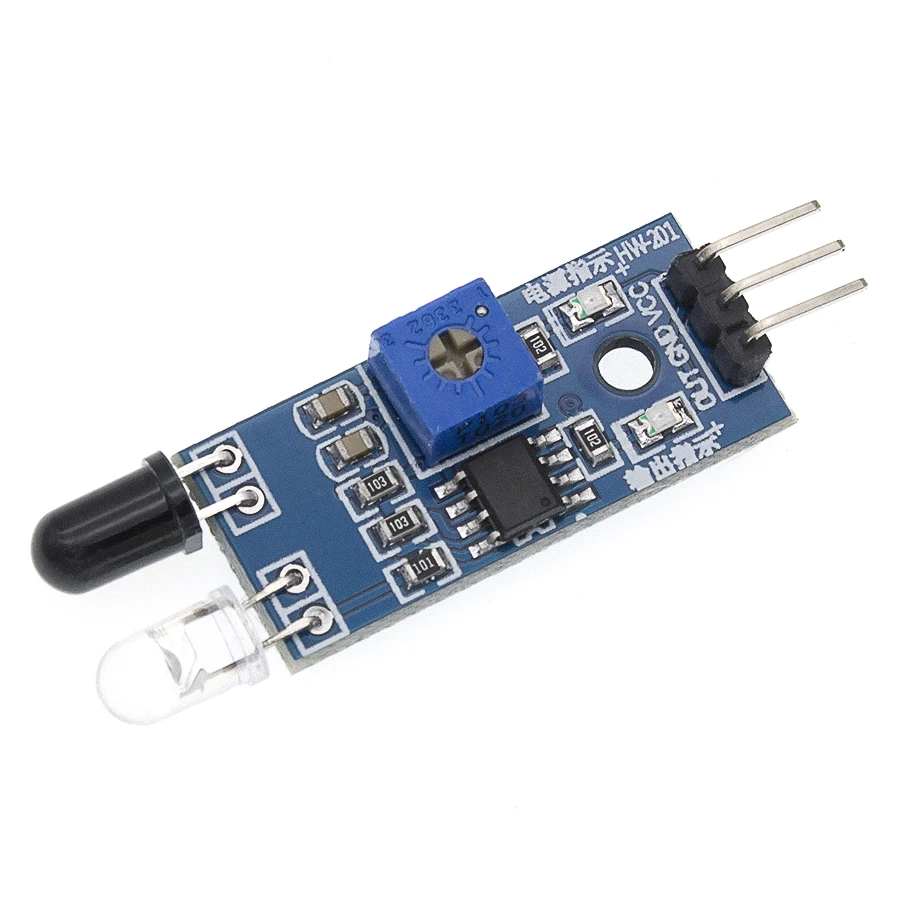

Описание модуля

Модуль датчика адаптируется к окружасветильник, имея пару инфракрасных излучающих и принимающих трубок, передающие трубки излучают инфракрасные определенную частоту, при обнаружении направления препятствия (поверхность отражения), инфракрасное отражение получается приемной трубкой, после обработки схемы компаратора горит зеленый светильник, Но выходной интерфейс сигнала выводит цифровой сигнал (сигнал низкого уровня), вы можете отрегулировать потенциометр ручки расстояния обнаружения, эффективный диапазон расстояний 2 ~ 30 см, рабочее напряжение 3,3-5 В. Дальность обнаружения датчика может быть получена на регулировочный потенциометр, с небольшими помехами, простота сборки, простота в использовании, может широко использоваться в роботах для предотвращения препятствий, избегания автомобиля, линейного количества, И черно-белые линии отслеживания и много других случаев.

Параметры модуля

Когда модуль обнаруживает препятствие перед сигналом, зеленый индикатор горит на уровне платы, в то время как порт OUT поддерживает низкий выход сигнала, модуль определяет расстояние 2 ~ 30 см, угол обнаружения 35 °, расстояние может обнаружить потенциал регулируется по часовой стрелке, обнаруживает увеличение расстояния; Потенциометр регулировки против часовой стрелки, уменьшающий расстояние обнаружения.

2. Активное инфракрасное отражение датчика, целевая отражательная способность и, следовательно, критическое расстояние обнаружения формы. Где Минимальное расстояние обнаружения черный, белый, максимальное; Мелкие предметы вдали от небольшой площади, большой площади от большой площади.

3. Выходной порт модуля датчика может быть напрямую подключен к микроконтроллеру IO, также может напрямую управлять реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO

4, компараторы LM393, стабильные;

5. Модуль может иметь источник питания постоянного тока 3-5 В. При включении питания горит красный индикатор питания;

6. С отверстиями для винтов 3 мм, простая фиксация;

7, Размер платы: 3,2 см * 1,4 см

8, каждый модуль был поставлен пороговой компаратор напряжение, регулируемое потенциометром хороший, неспециальный чехол, не регулируемый потенциометр.

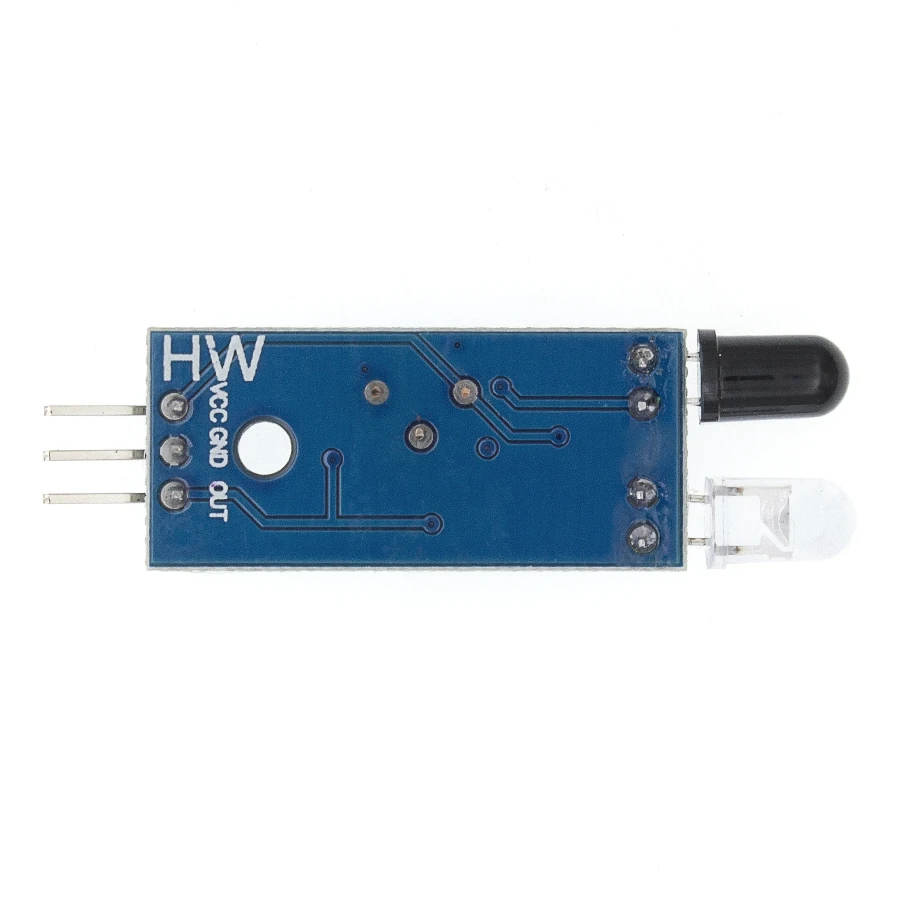

Описание интерфейса модуля

1 внешнее напряжение VCC 3,3-5 в (можно напрямую подключить к 5 В и 3,3 В микроконтроллер)

2 GND внешний

3 OUT небольшая плата с цифровым выходным интерфейсом (0 и 1)

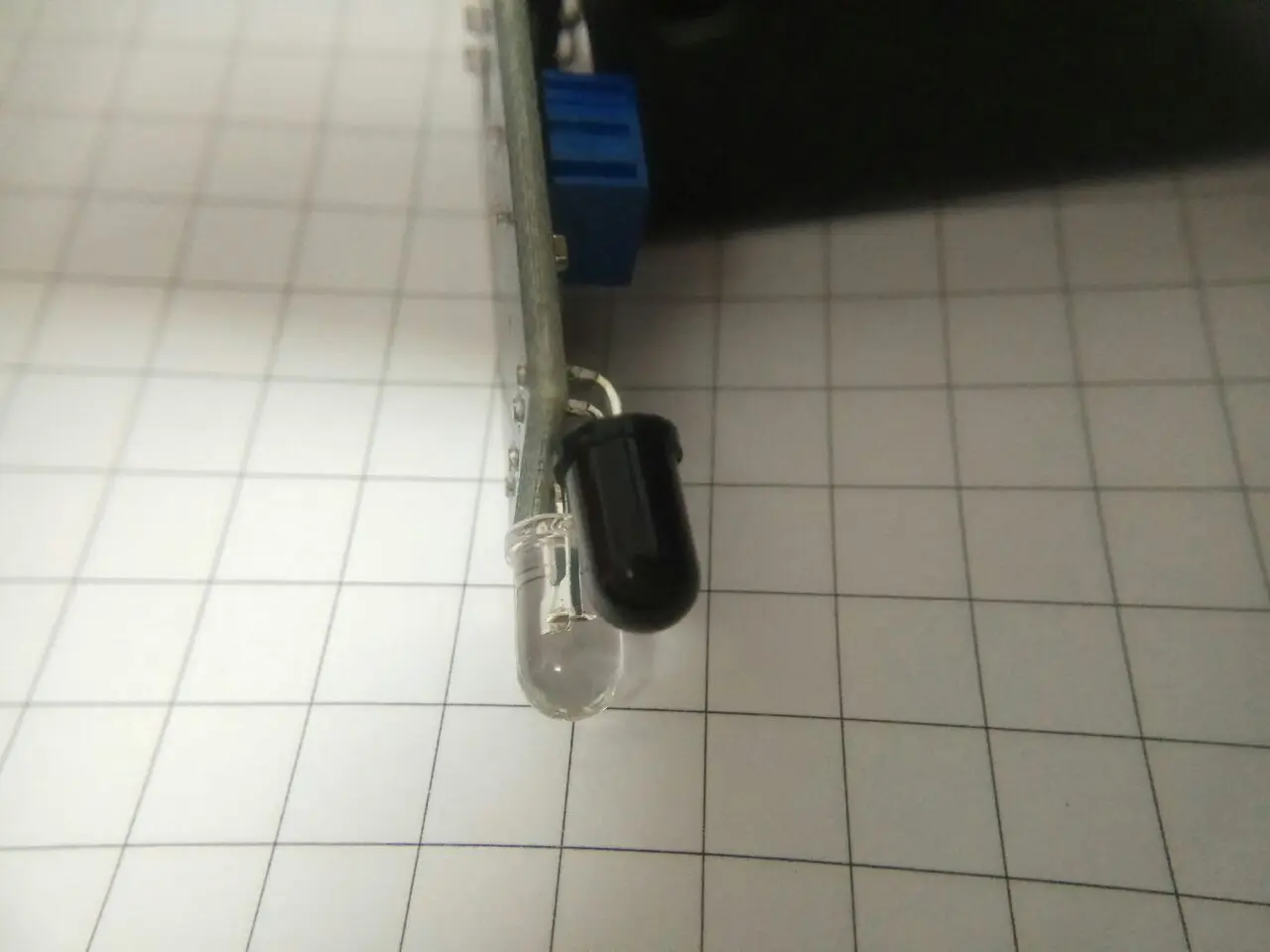

Отличный модуль, работает, настраивается. Для корректной работы с тонкими линиями на светодиоды стоит надеть черную термоусадочную трубку.

Датчик чувствителен к засветке . Попробуй его работу в более тёмном месте.

Он замыкает постоянное напряжение 5в питания на выход, когда сигнал есть. поэтому тиристором управлять нельзя. можно поставить твердотельное реле

Не получится. 10-15герц.там же рэле

Инфракрасный датчик.

Попробуй одеть кусочек трубки на приемник - скорее всего засвечивает от диода

Привет,я мелочь отследить даже не пытаюсь

Не получится. 10-15герц.там же рэле

Вес логистики
0.006
Выход
Коммутирующий датчик
Индивидуальное изготовление
Да
Каждая упаковка
1
Материал
Фарфор
Минимальная единица измерения
100000015
Название бренда
TENSTAR ROBOT
Номер модели
IR Infrared

Основы
Датчик сопротивления
Применение
Датчик положения
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
1
Размер логистики - длина (см)
1
Размер логистики - ширина (см)
1
Тип
Оптоэлектронный датчик

Отзывы покупателей

S***o

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 30.09.2020

Быстрая доставка - 2 недели до Тулы. Отлично упаковано. Посылка отслеживается.

S***v

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 13.12.2020

Быстрая доставка, хорошая упаковка, всё работает.

R***v

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 12.01.2021

Продавец быстро отправил посылку, упаковал всё в один пакет (несколько товаров), доставка до Питера - 11-ть дней, а заказ сделал в канун НГ!! Это очень быстро. На данный момент продавца рекомендую.

S***s

Страна: RU Color: IR Sensor Доставка: Saver Shipping 01.12.2020

отлично

D***a

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 24.11.2020

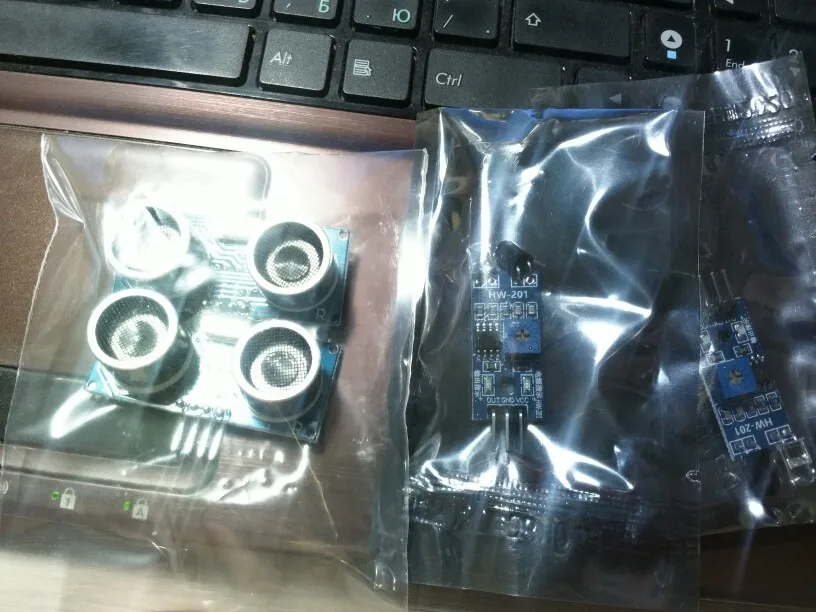

Спасибо! Получила, но ещё не проверяла. Доставили за месяц. Заказывала много разных модулей и датчиков.

E***n

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 11.11.2020

Как всегда отправили быстро, пришло за пару недель.

S***y

Страна: RU Color: IR Sensor Доставка: Saver Shipping 06.11.2020

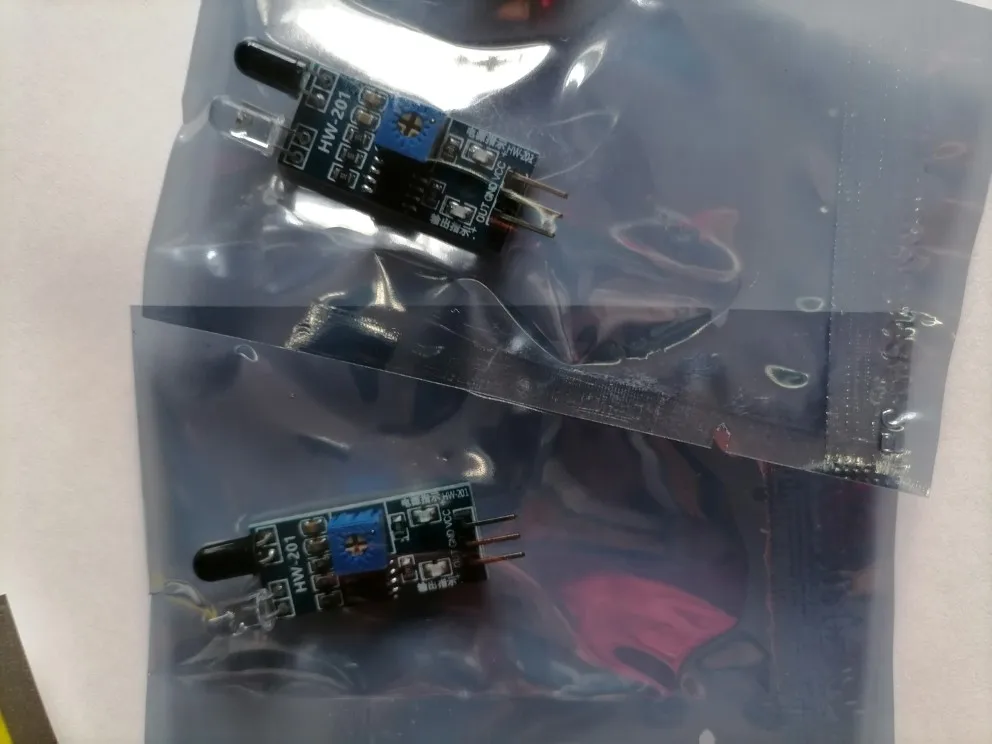

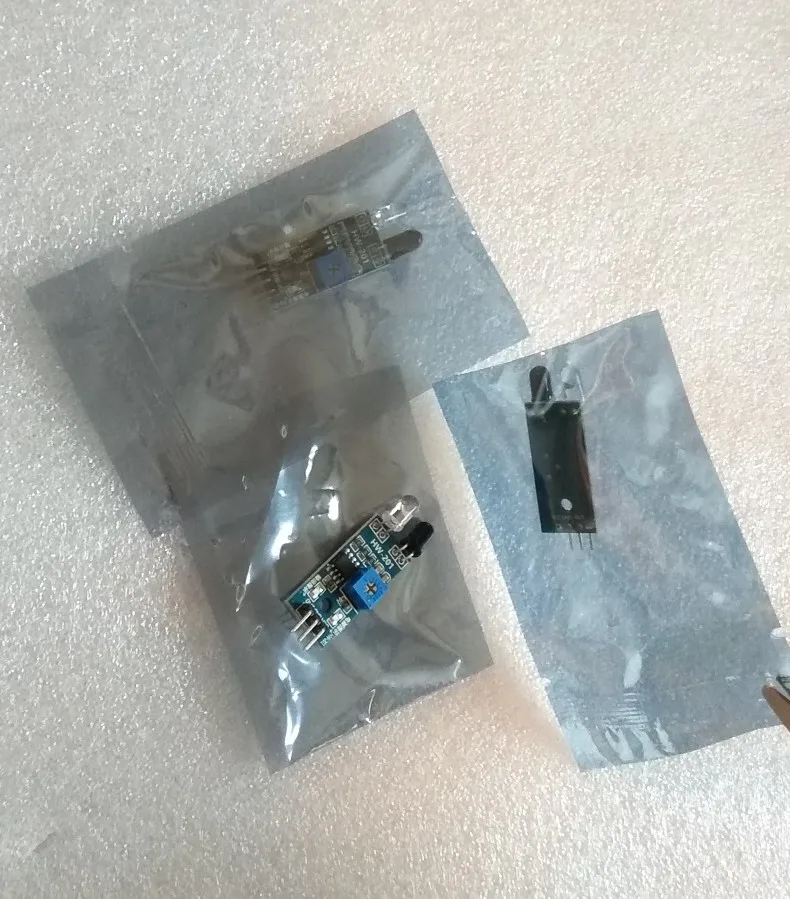

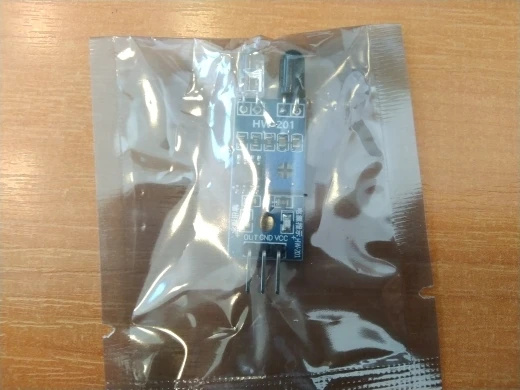

Доставка 20 дней. Коробка + уплотнитель + антистатические пакеты. Всё отлично. Продавец Молодец 5+++

S***v

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 06.01.2021

Заказ пришел быстро. Элемент в своём антистатическом пакете. После пайки на плате остается флюс. Все оттирал спиртом, т.к. тип флюса не известен. Там у них даже на фотках флюс не отмыт.

V***h

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 17.10.2020

Стандартный датчик. Чувствительность настраивается от 5 до 20 см, можно и от 1 до 30, но там очень тонкая грань между сработает/не сработает. У других продавцов, возможно, есть и дешевле на 2 рубля, зато у этого доставка 14 дней и трек отслеживался. Так что, кому важен срок доставки, берите здесь.

V***n

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 05.11.2020

Товар пришел очень быстро и соответствует описанию. Продавцу большое спасибо.

M***a

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 13.10.2020

на вид все отлично запаяно! не проверял,позже дополню отзыв.

Покупатель

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 14.12.2020

Соответствует описанию. Максимальная дальность обнаружения около 4 см.

J***l

Страна: CA Color: IR Sensor Доставка: Standard Shipping 22.09.2020

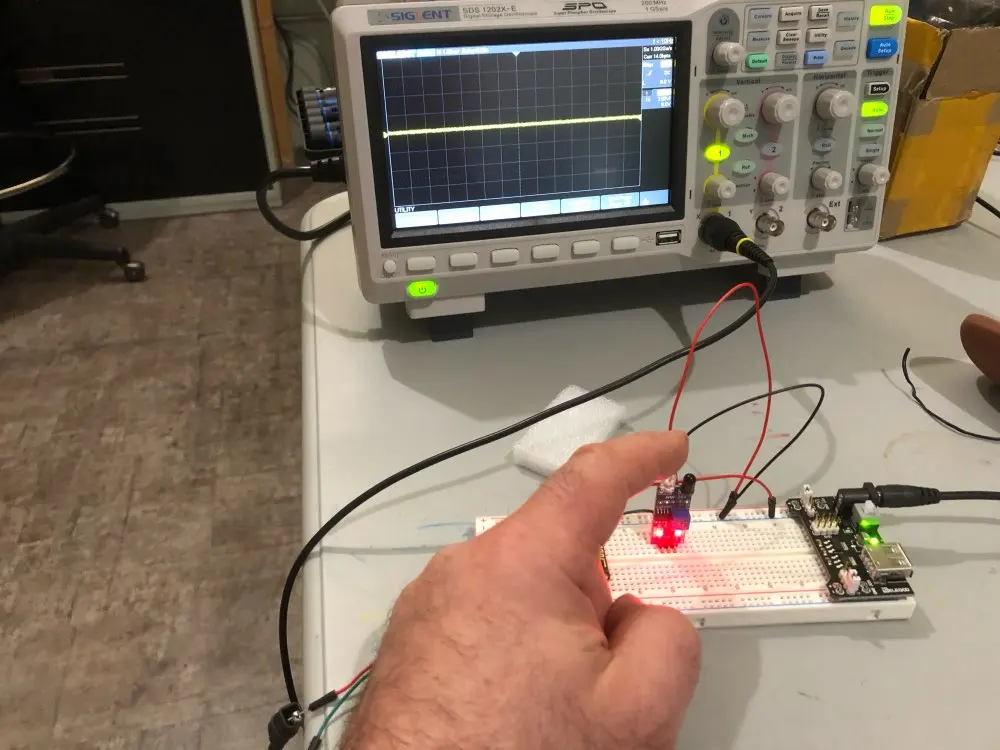

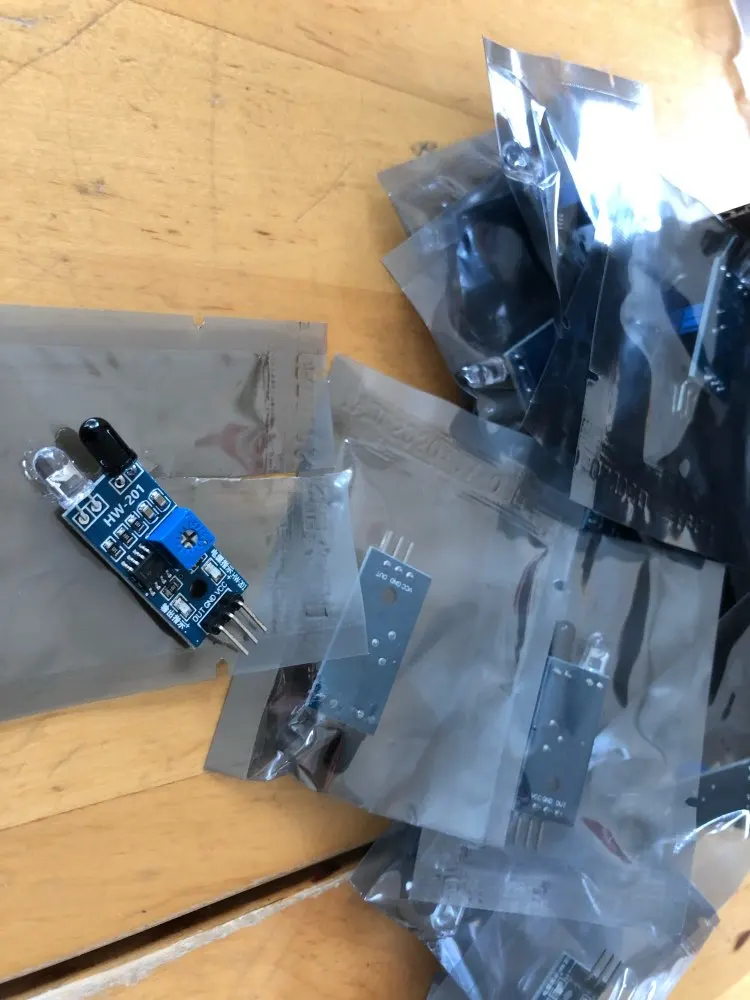

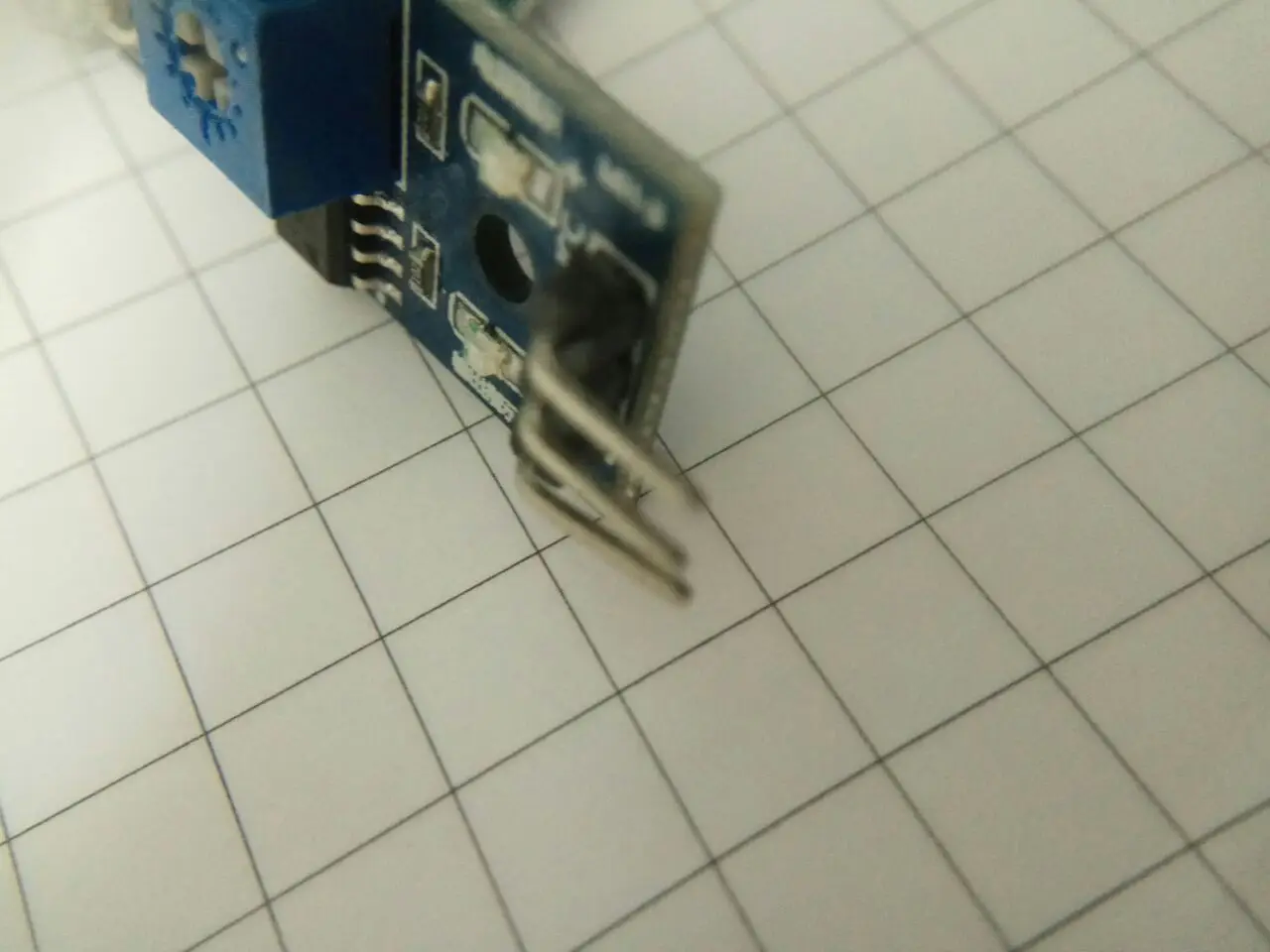

Хорошо упакованы и отправлены быстро. У некоторых есть слегка изогнутые светодиодные или детекторные ножки. Доски, которые я просмотрел до сих пор, чистые и аккуратные. Выглядит хорошо. Сигнал будет колебаться при приближении к порогу. Вам нужно будет добавить гистерезис или «депонирование» в свой код.

Покупатель

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 06.01.2021

Качественный товар..

A***v

Страна: RU Color: IR Sensor Доставка: Cainiao Super Economy 12.12.2020

Очень быстрая доставка, 29.11 заказал 12.12 получил в Самаре.
