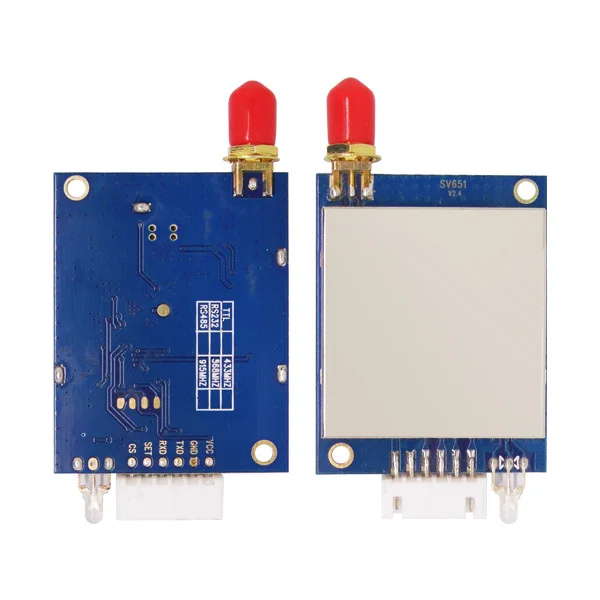

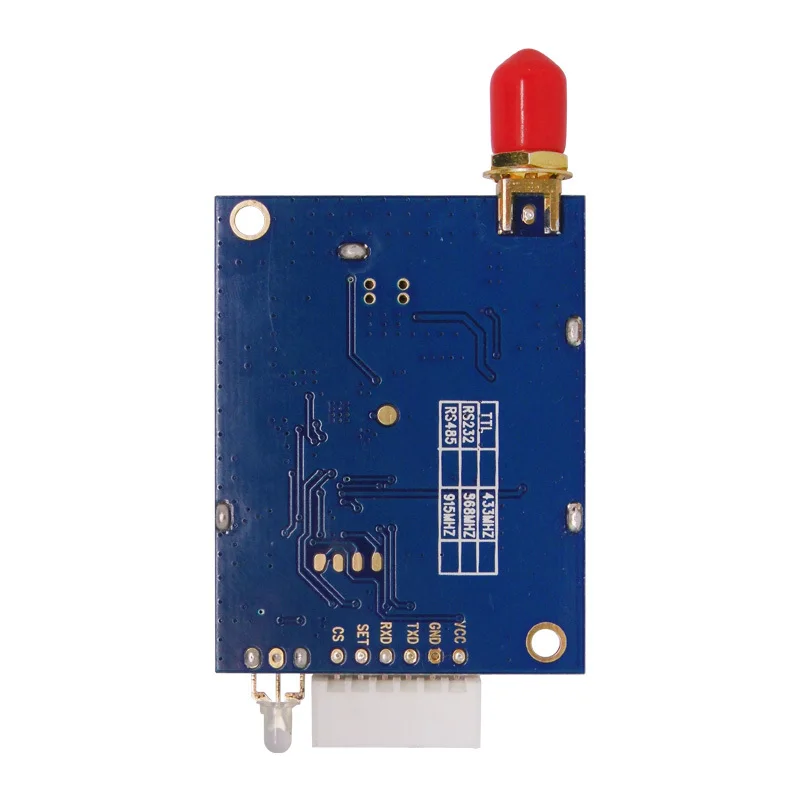

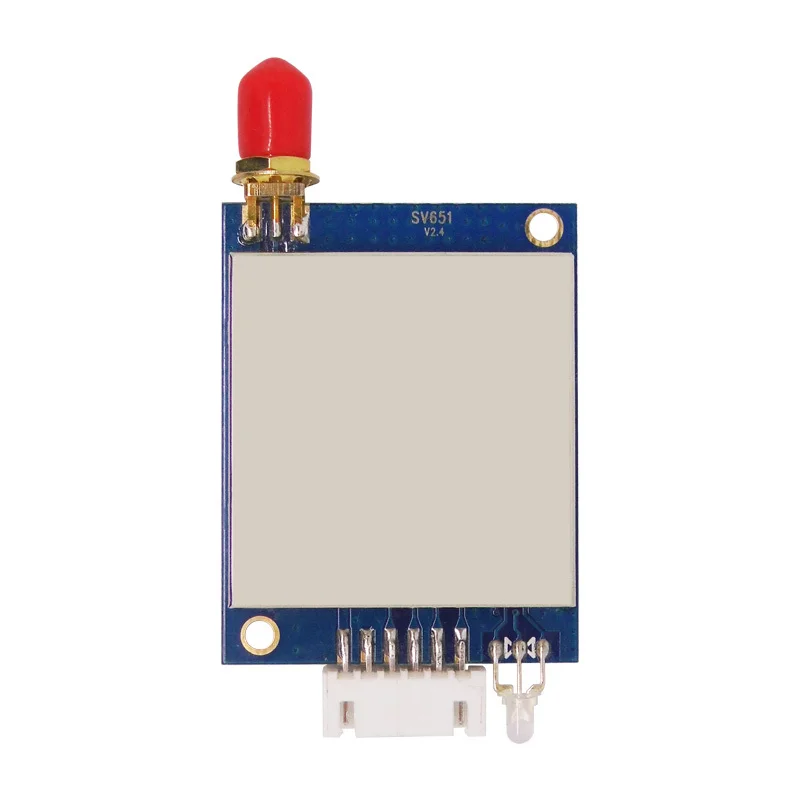

Комплект модуля беспроводного приемопередатчика SV651, 2 шт.лот, 868 МГц, 500 МВт, порт RS485, дальнего действия, 3 км, резиновая антенна, плата usb-моста

МыОригинальный производительС более чем 10-летним опытом исследования, разработки, производства и продажи продуктов IOT (Интернет вещей), таких как радиочастотные модули, модули рации и интегрированные модули цифровых датчиков. Между тем,ODMИOEMПриветствуются проекты.

2 шт./лот 868 МГц 500 МВт RS485 порт дальнего действия 3 км RF беспроводной приемопередатчик модуль комплект (SV651 + резиновая антенна + usb мостовая плата)

Характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Условия эксплуатации

Напряжение питания

2,8

5,0

6,0

V

TTL

4,5

5,0

5,5

232/485

Рабочая температура

-40

25

+ 85

°C

Потребление тока

Ток RX

25

Ма

TTL

34

Ма

485

32,7

Ма

232

Ток TX

350

Ма

@ 27dBm

Ток сна

≤ 5

МкА

РЧ-параметр

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Скорость передачи данных по воздуху

1,2

9,6

38,4

Kbps

GFSK

Выходная мощность

20

/

+ 27

ДБм

Настройка с помощью программного обеспечения

Чувствительность

-121

ДБм

@ 1,2 kbps

Особенность:

* 3000 м радиочастотная прямая видимостьРасстояние @ 1,2 кбит/с *433/470/868/915 МГц * 40 каналов * 4 байта чистого идентификатора * Идентификатор узла 2 байта * Многократная скорость передачи данных по воздуху * Модуляция GFSK * Автоматическое совпадение антенны и управление двухнаправленным переключателем * Поддержка настройки параметров последовательного порта * Чувствительность:-121 дБм * Максимальная выходная мощность:500 мВт * Напряжение: 2,8 ~ 6,0 В * Температура: -40 ~ + 85 °C

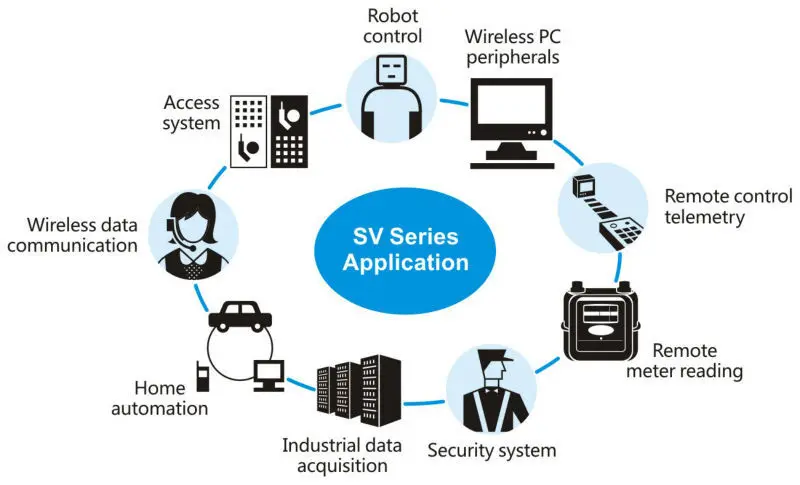

Применение:

* Дистанционная Телеметрия * Автоматическое считывание счетчика * Системы безопасности * Регистратор данных * Беспроводная передача данных * Автоматизация и безопасность жилых зданий * Здоровый мониторинг * Беспроводная периферия для ПК * Система контроля доступа * Управление роботом

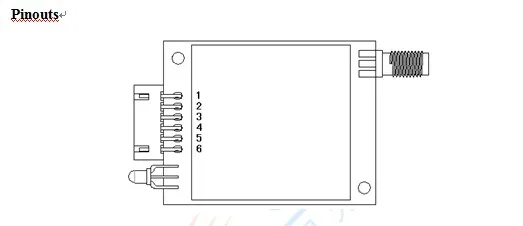

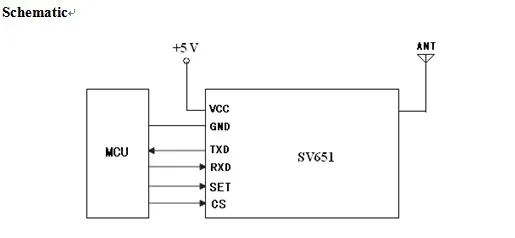

Номер контакта

Определение

Описание

1

VCC

Подключено к положительному источнику питания (стандартное 5 В)

2

GND

Подключен к земле

3

TXD

Передача данных

4

RXD

Прием данных

5

Набор

Параметры конфигурации включаются (низкий для включения параметров конфигурации, выход высокого уровня по умолчанию)

6

CS

Включение (низкий уровень сна, ток менее 5 мА, высокий уровень по умолчанию)

Спектрограмма:

Измерение излучения

Кривая температуры печи:

Мы рекомендуем вам соблюдать стандарты IPC при установке профиля оплавления:

Аксессуары:

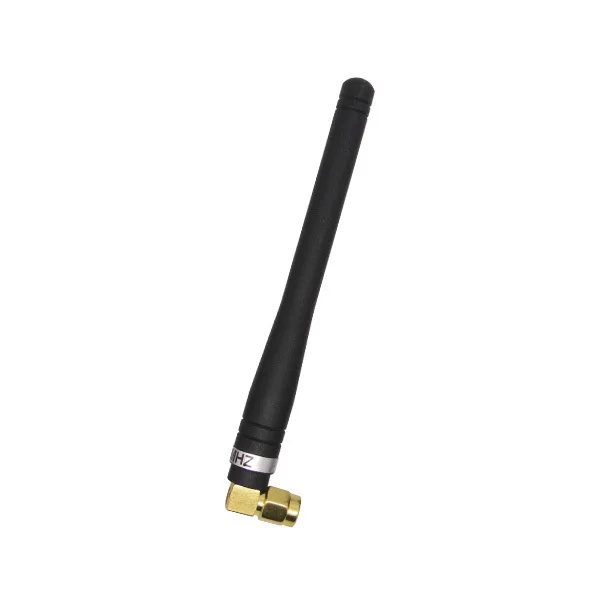

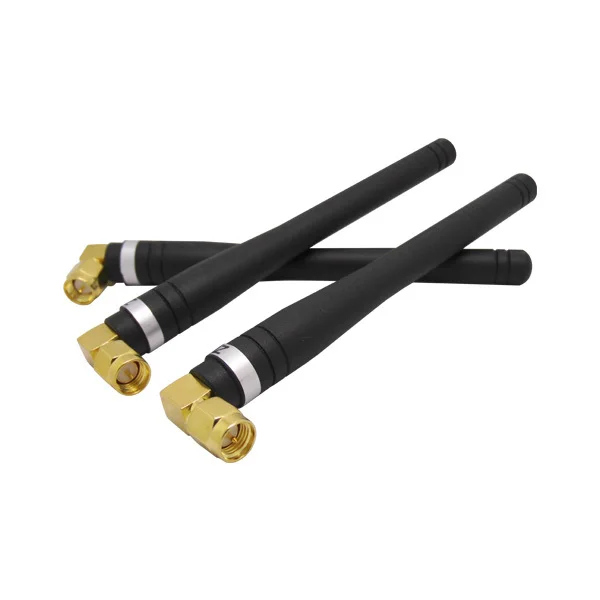

Антенна:Антенна является важной частью системы связи. Ее особенность непосредственно влияет на работу системы связи.

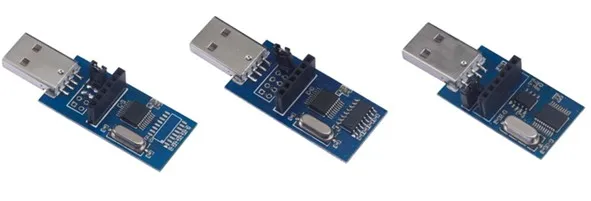

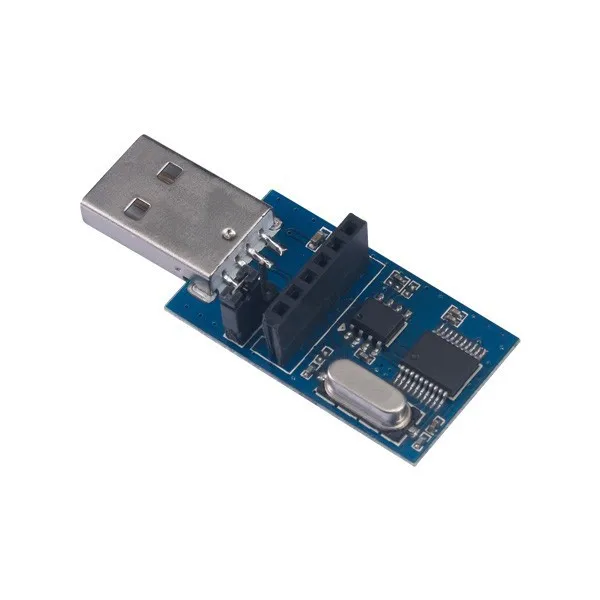

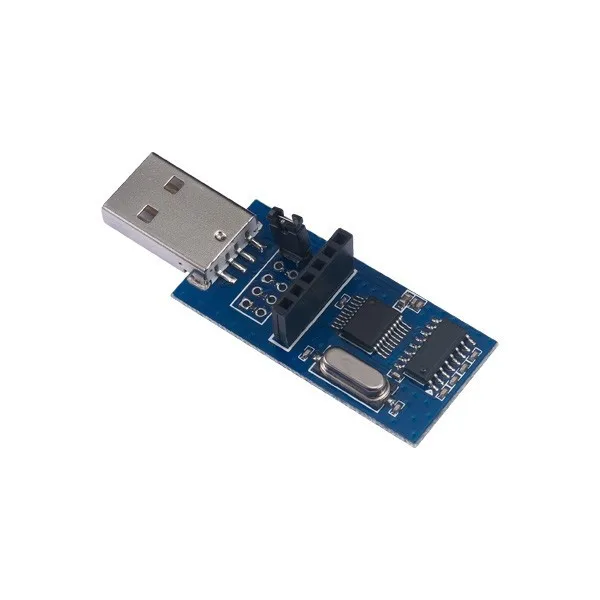

USB мостовая плата:Модули, необходимые инструменту конфигурации для настройки относительных параметров. Компания поставляет подходящий адаптер USB-интерфейса с уровнем TTL/RS232/RS485, чтобы пользователи могли быстро и легко общаться со стороной ПК.

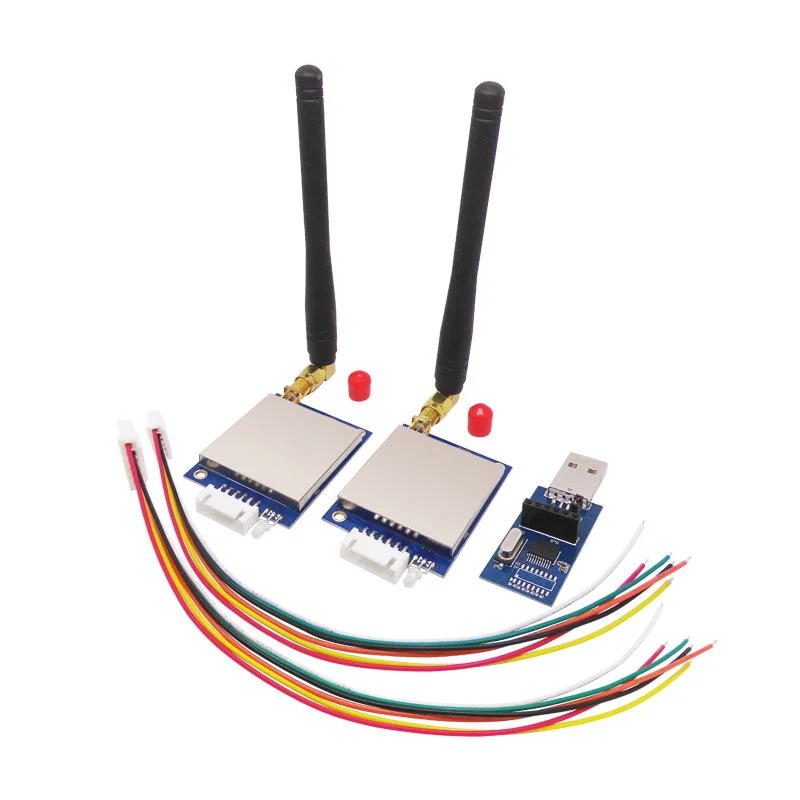

2 шт 500 мВт868 МГц RS485Модуль радиочастотного приемопередатчика SV651 2 штуки868 МГцEblow rod антенны SW868-WT100 1 шт. USB мостовая плата SU108-485 Соединительные кабели, 2 шт.

Если вам нужен другой диапазон частот433/470/915 МГц или интерфейс TTL/RS232Пожалуйста, оставьте сообщение!

Бесплатная доставка авиапочтой Почта Китая
