Упаковочный лист
А

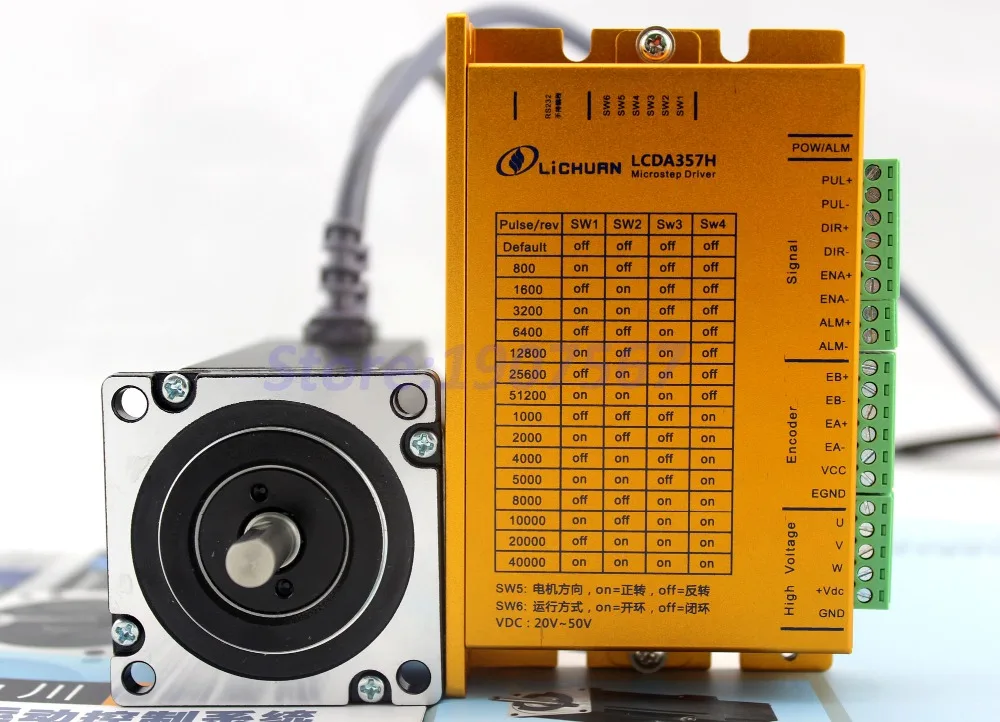

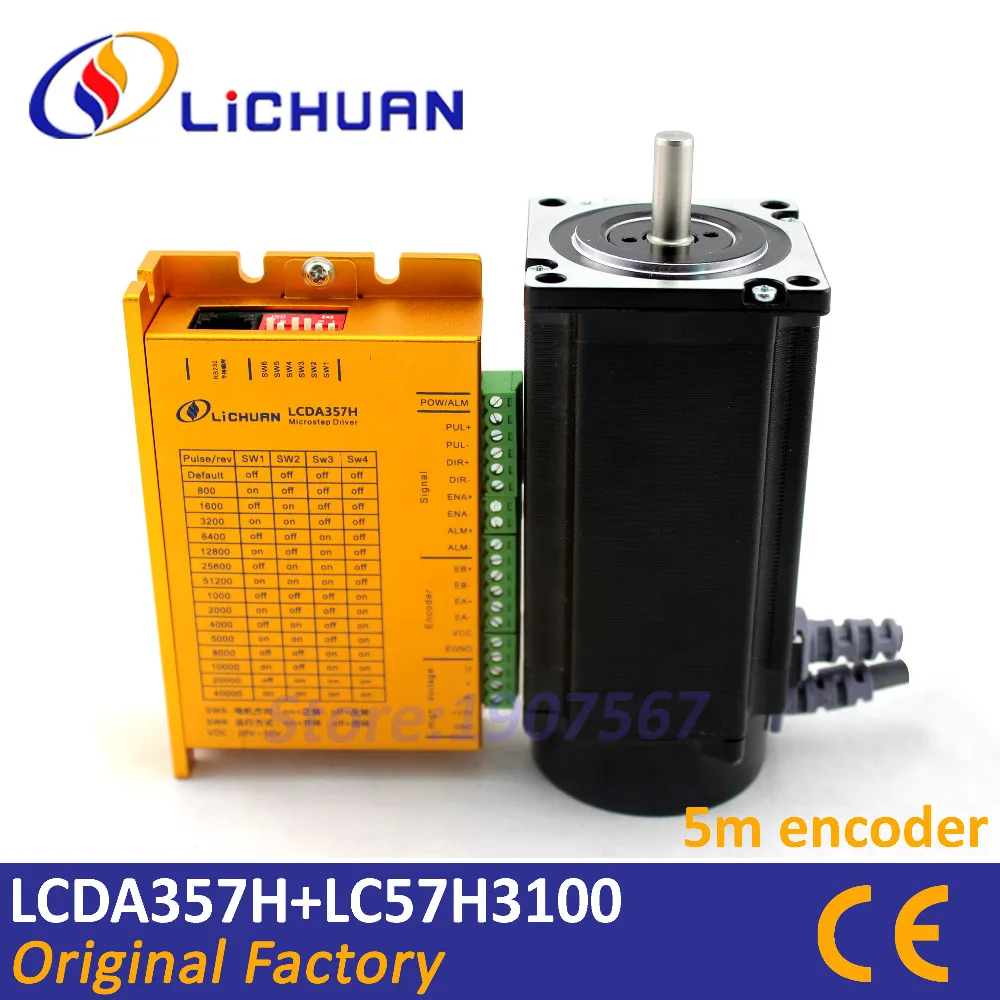

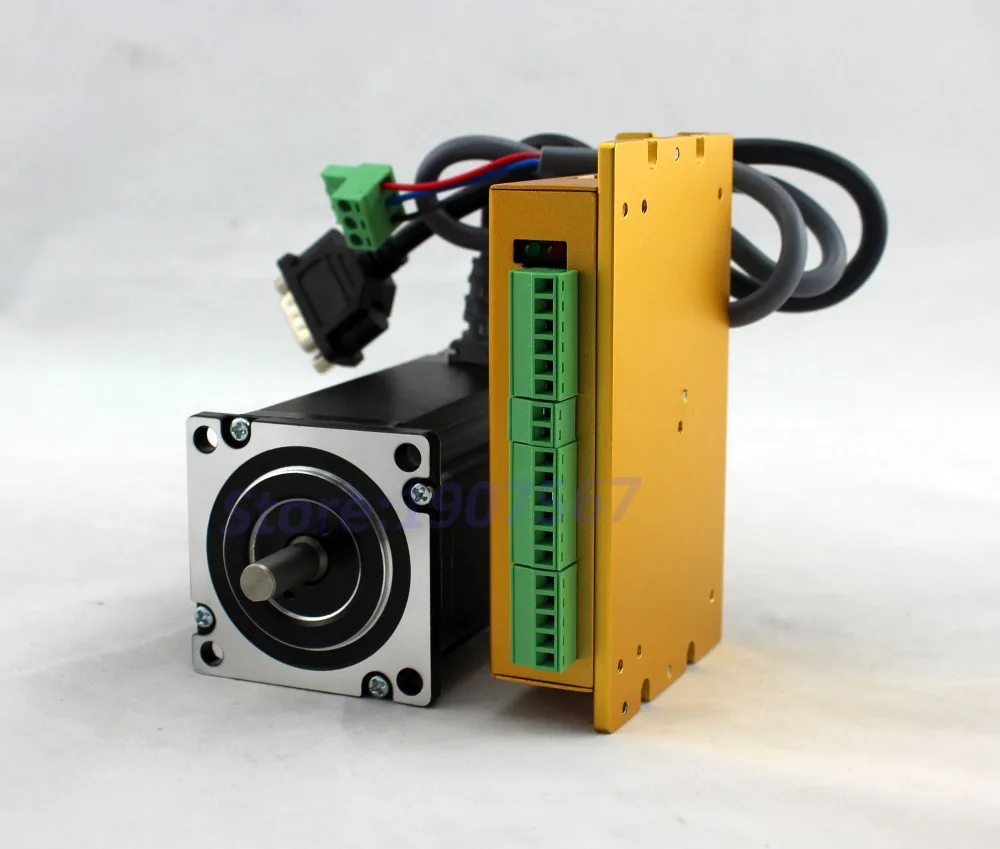

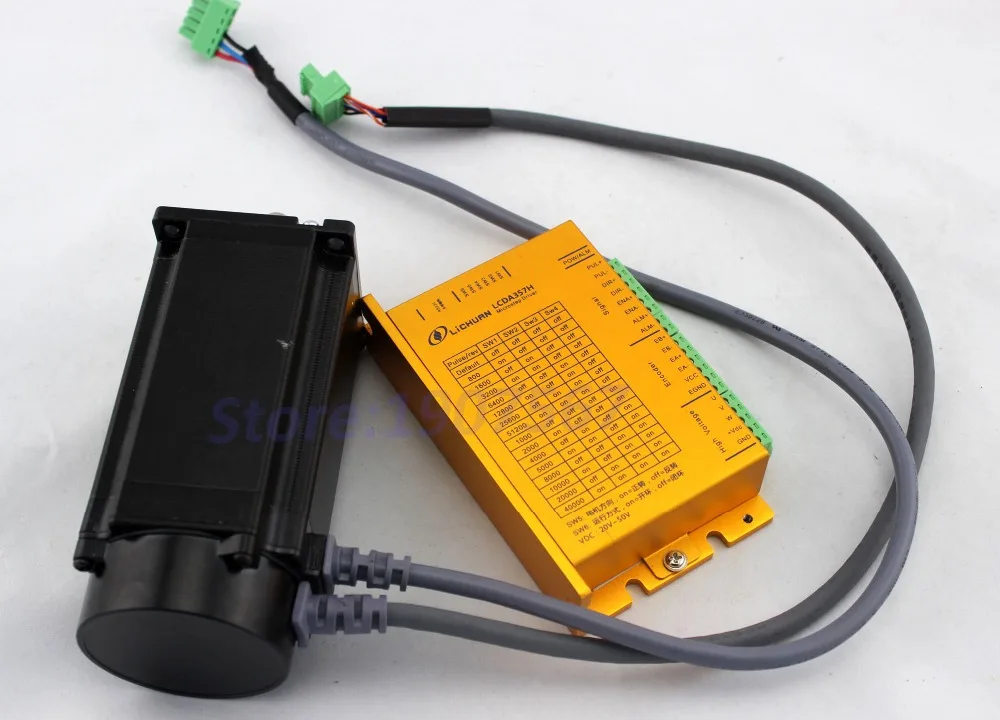

3 фазыNEMA233 Нм замкнутый шаговый двигатель (сКабель двигателя 2 м) 1 шт.
LC57H3100
Б3-фазный драйвер шагового двигателя с замкнутым контуром 1 шт.
LCDA357H
C2015 г. 1 предметКабель энкодера 5 м. Если вам нужны более длинные кабели, пожалуйста, свяжитесь с нами

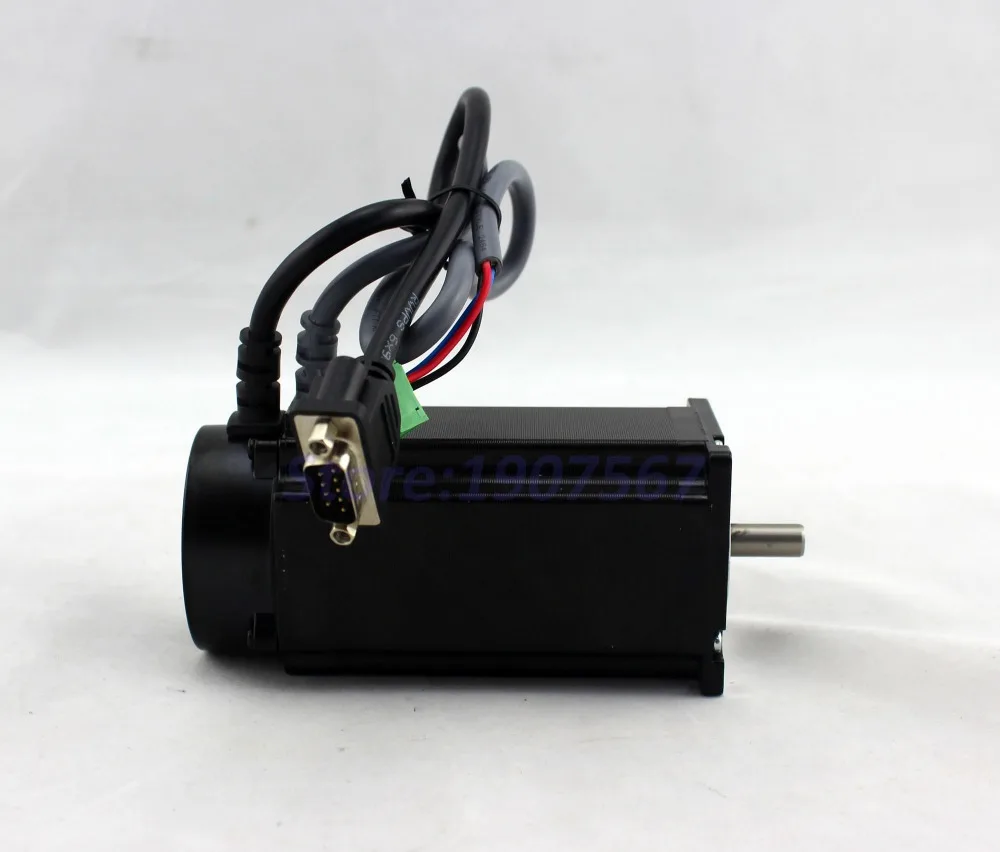

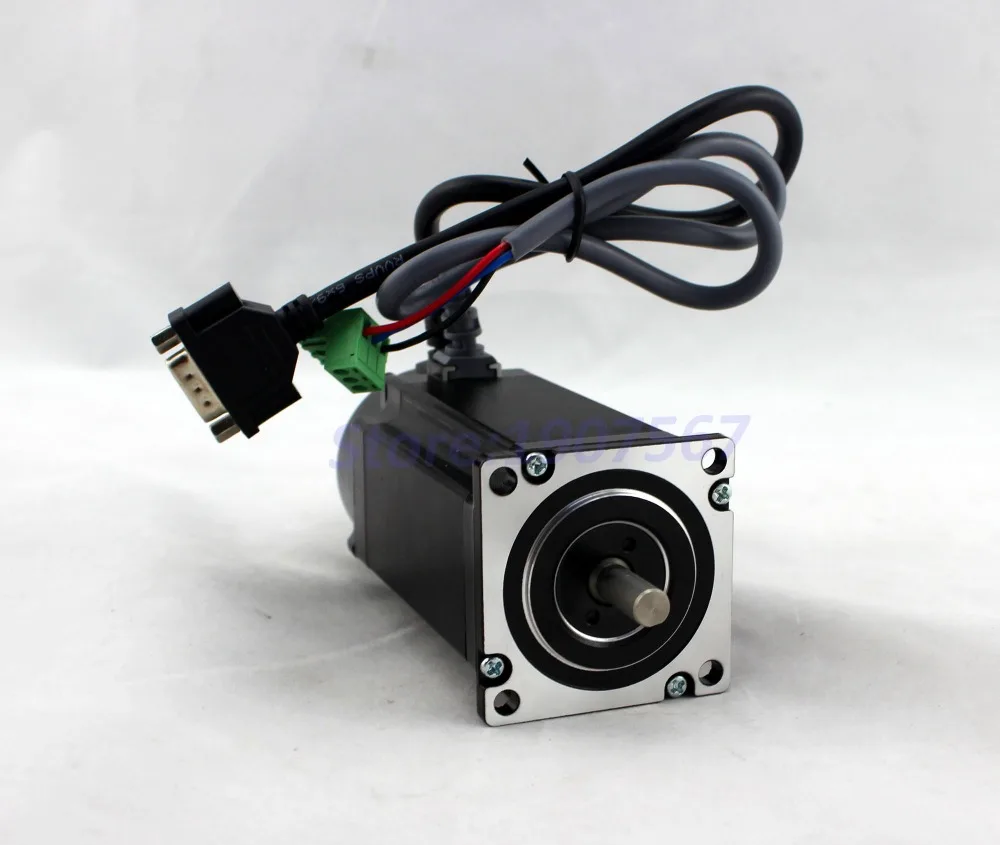

Характеристики двигателя
Модель двигателя LC57H3100 Бренд Личуань Размер оправы 57 мм * 57 мм ВысокийСкорость 1200 об/мин Длина двигателя 100 мм Нет кодировщика 1000 Удерживающий момент 3 Нм Диаметр вала 8 мм Вес 1,8 кг Подходящий драйвер LCDA357H
Механические Размеры
Схема подключения
Список выбора серии гибридных серводвигателей Nema23
Руководство по установке драйвера

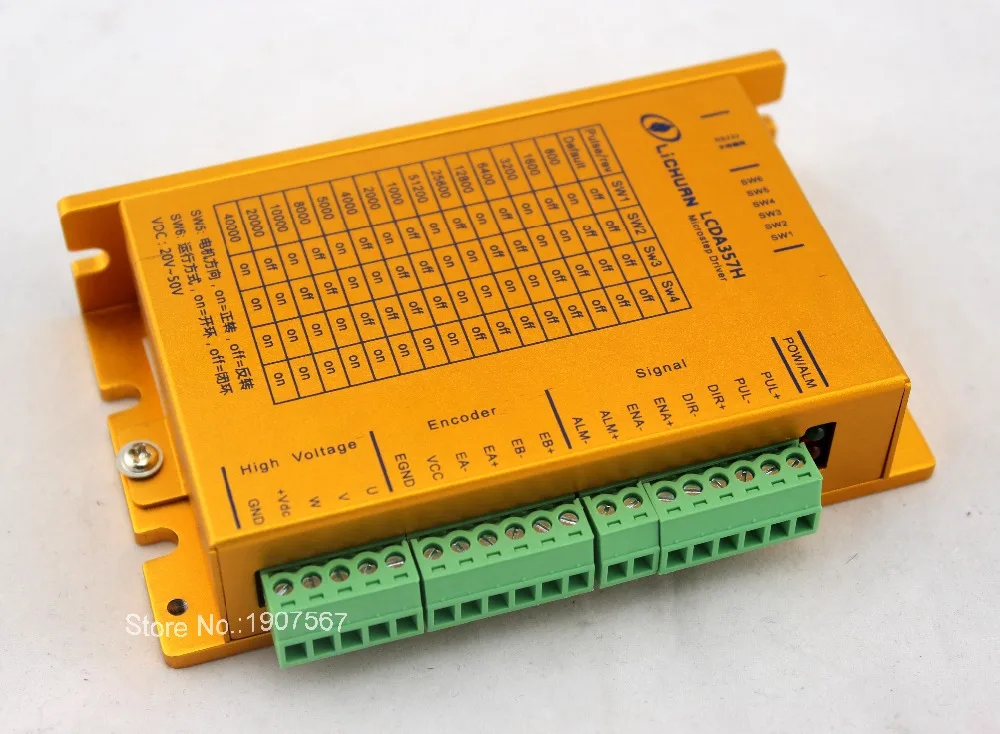

Характеристики драйвера
Имя
3 фазы Nema23 закрытые
Шаговый драйвер
Бренд Личуань Модель LCDA357H Приводной двигатель 3 фазы 57 шаговые двигатели с замкнутым контуром Напряжение привода 18-50 VDC Ток привода Макс 7 а Подразделение Диапазон 2-256 Напряжение сигнала5 В, сопротивление ограничения тока будет
Добавляется при входе 12 или 24 В
ПульсЧастота 200 кГц Сигнал тревоги Поддержка Вход Сигнала Импульс/направление Гарантия Период 1 год
Функция
Ø Диапазон входного напряжения: 18 В ~ 50 В постоянного тока
Ø максимальный пиковый ток: 7а
Ø деление: 200 ~ 51200ppr
Ø импульсный режим: импульс + направление
Ø частота отклика импульса: 0 ~ 200 кГц
Ø параметры двигателя могут быть повернуты автоматически
Ø функции защиты от перенапряжения, перегрузки по току и отслеживания
Использование среды и параметров
Ø сохраняет температуру:-20 ℃ ~ 80 ℃
Ø температура использования: 0 ℃ ~ 55 ℃
Ø влажность при использовании: 90% относительной влажности (без конденсации)
Ø частота встряски: менее 0,5 г (4,9 м/с2)
10 Гц ~ 60 Гц (не работает непрерывно)
Размер установки (мм)
Примечание:
Многие пользователи спрашивали, как установить параметр через разъем RS232 на драйвере.
Теперь мы выпустили программное обеспечение отладки для установки этого драйвера, для получения подробной информации, пожалуйста, перейдите по следующей ссылке:
Http://www.aliexpress.com/item/debug-for-3-phase-nema23-closed-loop-stepper-driver/32515171418.html?spm=2114.12010108.1000013.8.W28oly&scm=1007.13339.33317.0&pvid=737f55dd-acf5-46c1-bbac-6f8f86dcea5a&tpp=1
Пожалуйста, обратите внимание, что программное обеспечение отладки только для справки, не включено для заказа. Если вам нужно, пожалуйста, закажите по этой ссылке выше.
Доставка
1. Клиенты из Европы обычно отправляют поAliexpress Стандартная доставка, DHL,Fedex,TNT.
2.РусскийКлиенты, пожалуйста, сообщите нам свое полное имя;
Стоимость доставки ДЕШЕВАЯ, обычно отправляетсяCDEK и пони, Доставка менее 20 дней, без налоговых сборов и таможенного контроля. 3.Бразилия, Аргентина, Перу, ИндияКлиенты, пожалуйста, дайте нам вашНалоговый номерПосле оплаты.

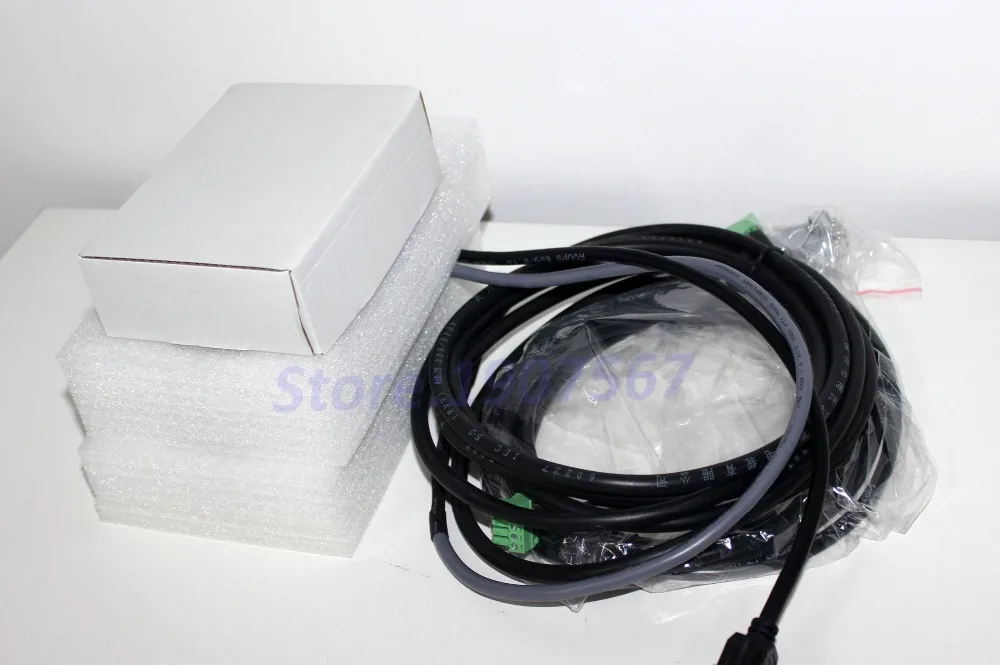

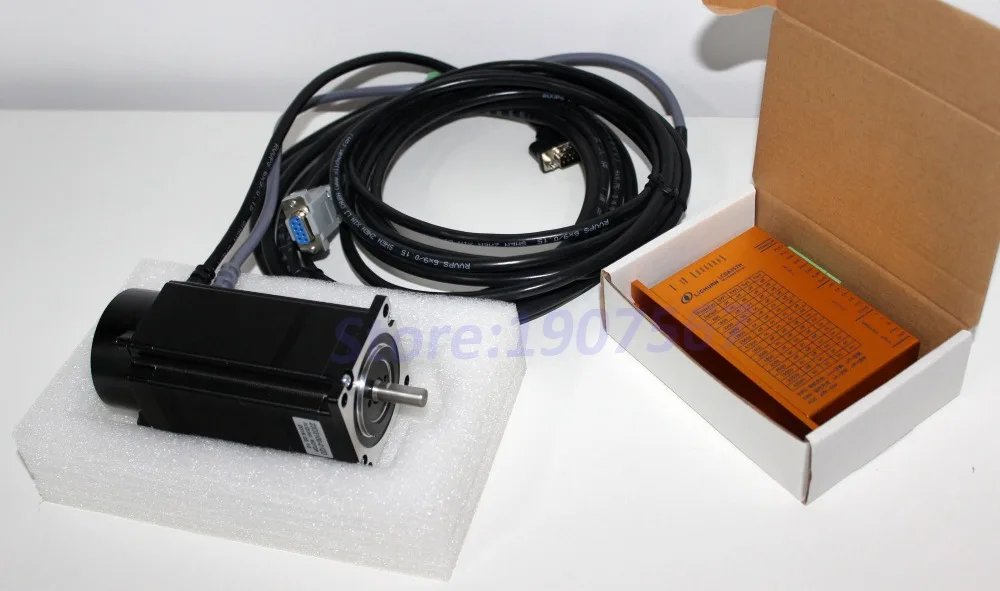

Изображение упаковки
