А, характеристики продукта

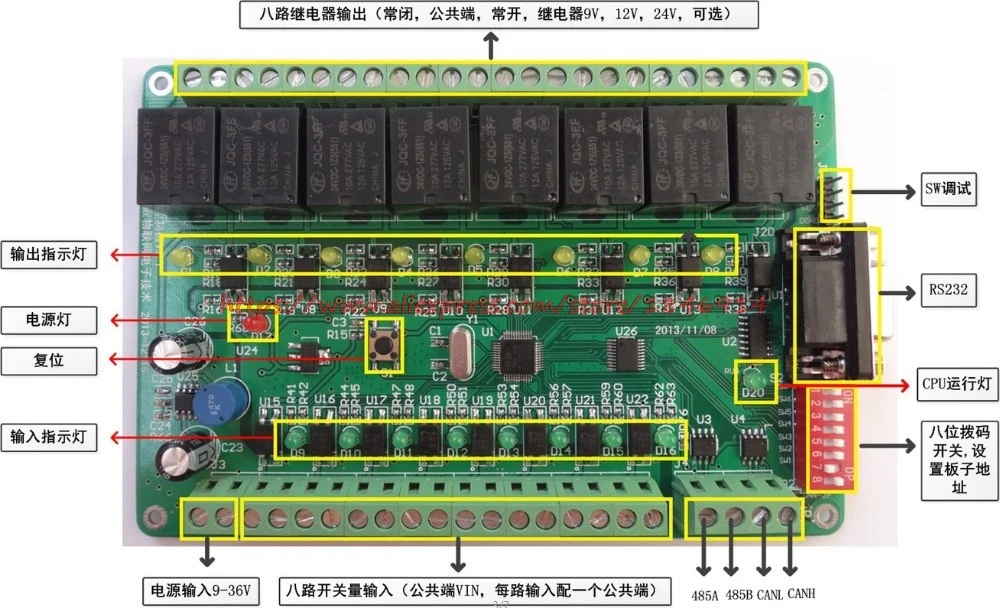

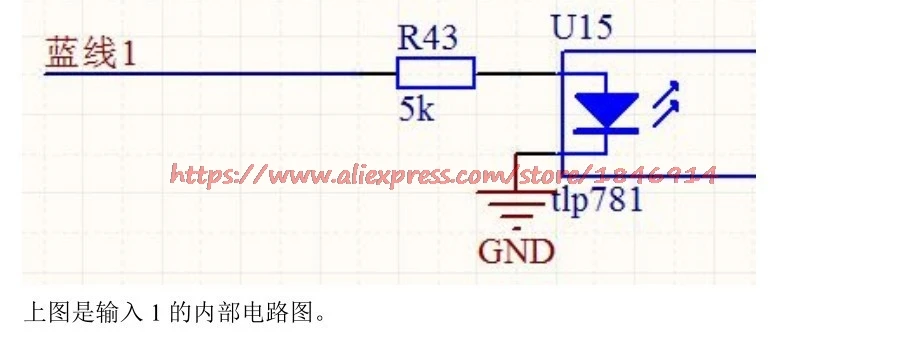

1. 8-канальный фотоэлектрический вход; 8-канальный релейный выход (с изоляцией оптопары).
2, с интерфейсом связи RS232/RS485/CAN, удобным каскадом (пластина снабжена переключателем циферблата, может быть установлена на адрес платы, поддерживает до 127 каскадов платы).
3. Реле опционально 12В/24В два, оригинальное реле Hongfa, прочное.

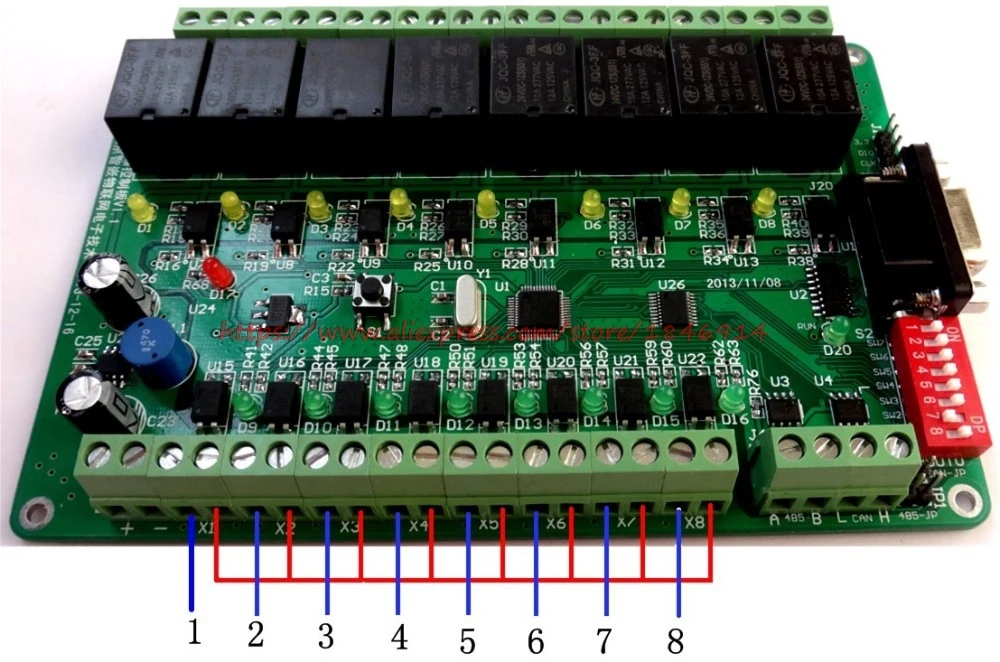

Подключена красная линия и питание «+».
2, формат команды сети RS485
Пластина управления реле по RS485 или CAN сети, через RS232 управляет состоянием платы реле (также может напрямую через RS485).
Командная рамка с 0x48, 0x 3A в начале, заканчивается 0x45, 0x44. Byte13-это первые 12 байт (8 бит и только низкий).
Возвратный вход/статус реле платы: 0x01 закрыт, 0x00 отключен.
Выход реле состояния записи: 0X01 замкнут нормально открытый контакт, отключение нормально замкнутого контакта отключается; 0X00 нормально открытый контакт замкнут, нормально замкнутый контакт; Другие значения, не изменяют статус реле:
Образец командного кода:
Прочитайте цифры для 8 входных состояний 1:
0X48,0X3A, 0X01,0X52,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0XD5,0X45,0X44
Номера для платы реле 1 Возврат 8 состояний входа дороги (вторая дорога и пятая дорога закрыты, другой путь отключен):
0X48,0X3A, 0X01,0X41,0X00,0X01,0X00,0X00,0X01,0X00,0X00,0X00,0XC6,0X45,0X44
К номеру для платы реле 1 запись состояния реле (вторая дорога нормально разомкнутые контакты, нормально замкнутый контакт отключен; Пятая дорога нормально разомкнутые контакты, нормально замкнутый контакт отключен; другой путь обычно замкнут, контакт замкнут, нормально открытые контакты отсоединяются):
0X48,0X3A, 0X01,0X57,0X00,0X01,0X00,0X00,0X01,0X00,0X00,0X00,0XDC, 0X45,0X44
Считывайте Номера для реле в 1 (на участке дороги вторые нормально открытые контакты, нормально замкнутый контакт отключен; На дороге пятый нормально открытый контакт, нормально замкнутый контакт отключен; другой путь обычно замкнут, контакт замкнут, нормально открытые контакты отсоединяются):
0X48,0X3A, 0X01,0X53,0X00,0X01,0X00,0X00,0X01,0X00,0X00,0X00,0XE0,0X45,0X44
Номера для платы реле 1 Возврат 8 состояний реле (дорога вторая нормально разомкнутая контакты, нормально замкнутый контакт отключен; Дорога пятая нормально разомкнутая контакты, нормально замкнутый контакт отключен; другой путь обычно замкнут, контакт замкнут, нормально открытые контакты отсоединяются):
0X48,0X3A, 0X01,0X54,0X00,0X01,0X00,0X00,0X01,0X00,0X00,0X00,0XDF, 0X45,0X44
3. Формат сетевой команды
(1) параметр CAN
Скорость передачи: 250 кбит/с
Формат рамки: Расширенная рамка данных
Длина данных: 8
Адресный код прицела от 0X00 до 0XFE, всего может каскадная плата 127 реле.
(3) значение сообщения CAN (данных)
Это соглашение может содержать 8 байт данных, каждый байт представляет статус ввода/реле.
Когда указанный статус реле: 0X01 замкнут нормально открытый контакт, отключите нормально замкнутый контакт, отключается; 0X00 нормально открытый контакт замкнут, нормально замкнутый контакт; Другие значения, не меняет статус реле.
Когда указанное Входное состояние переключателя: 0X01 закрыто; 0X00 отключено, другие значения указывают на отсутствие изменения входа переключателя.
