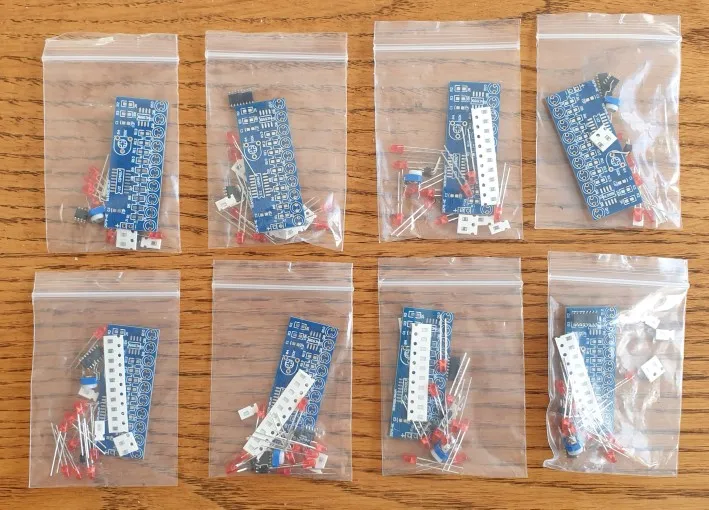

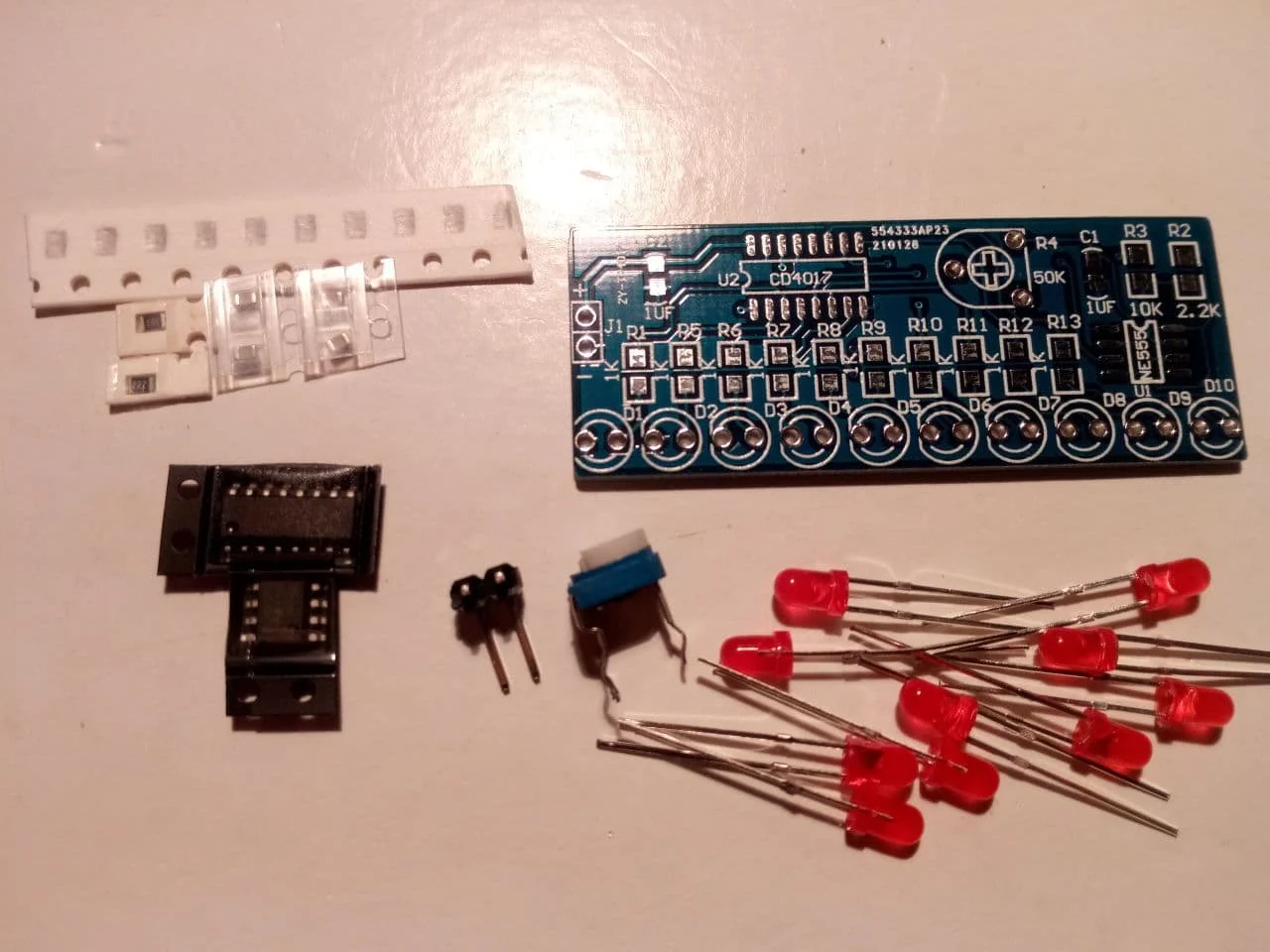

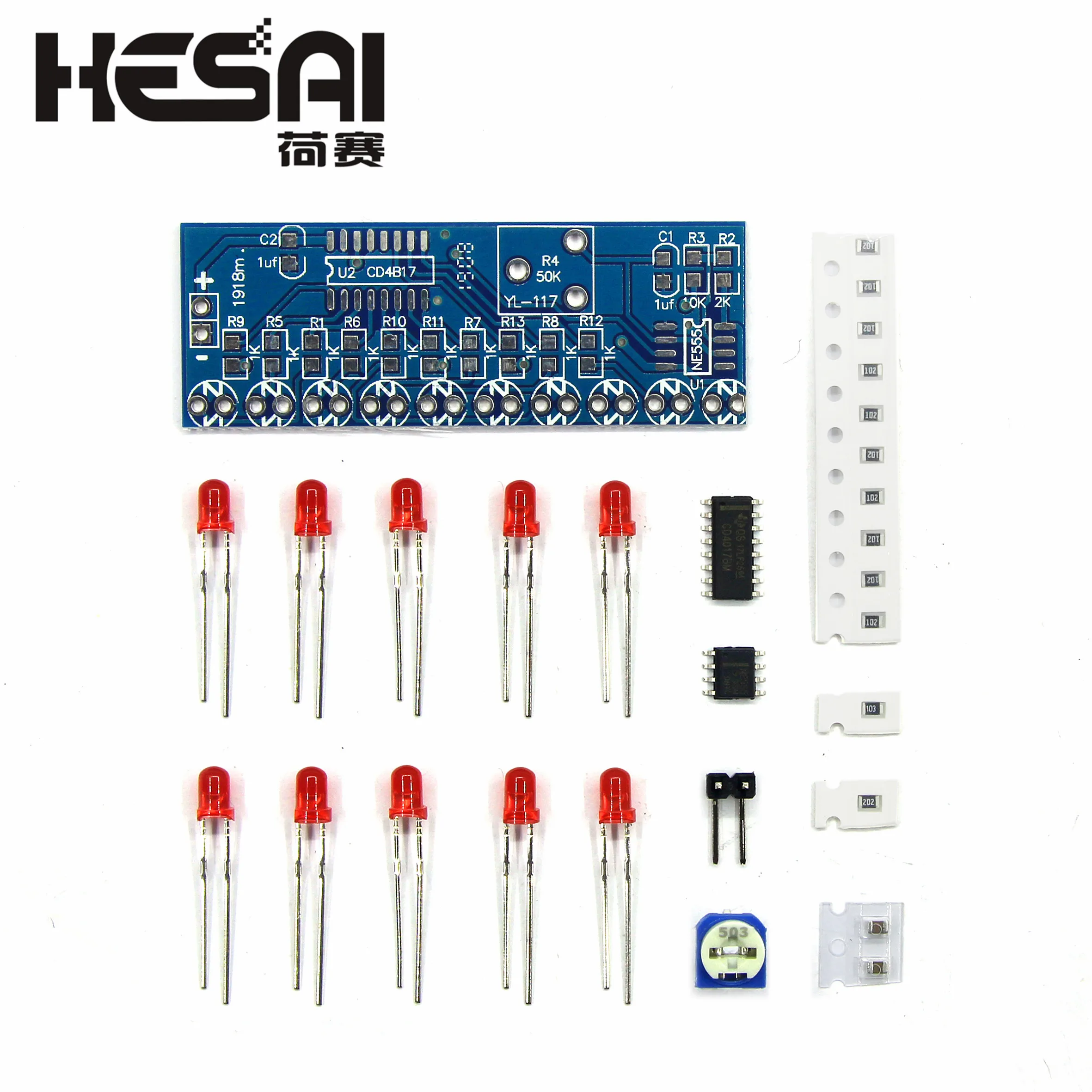

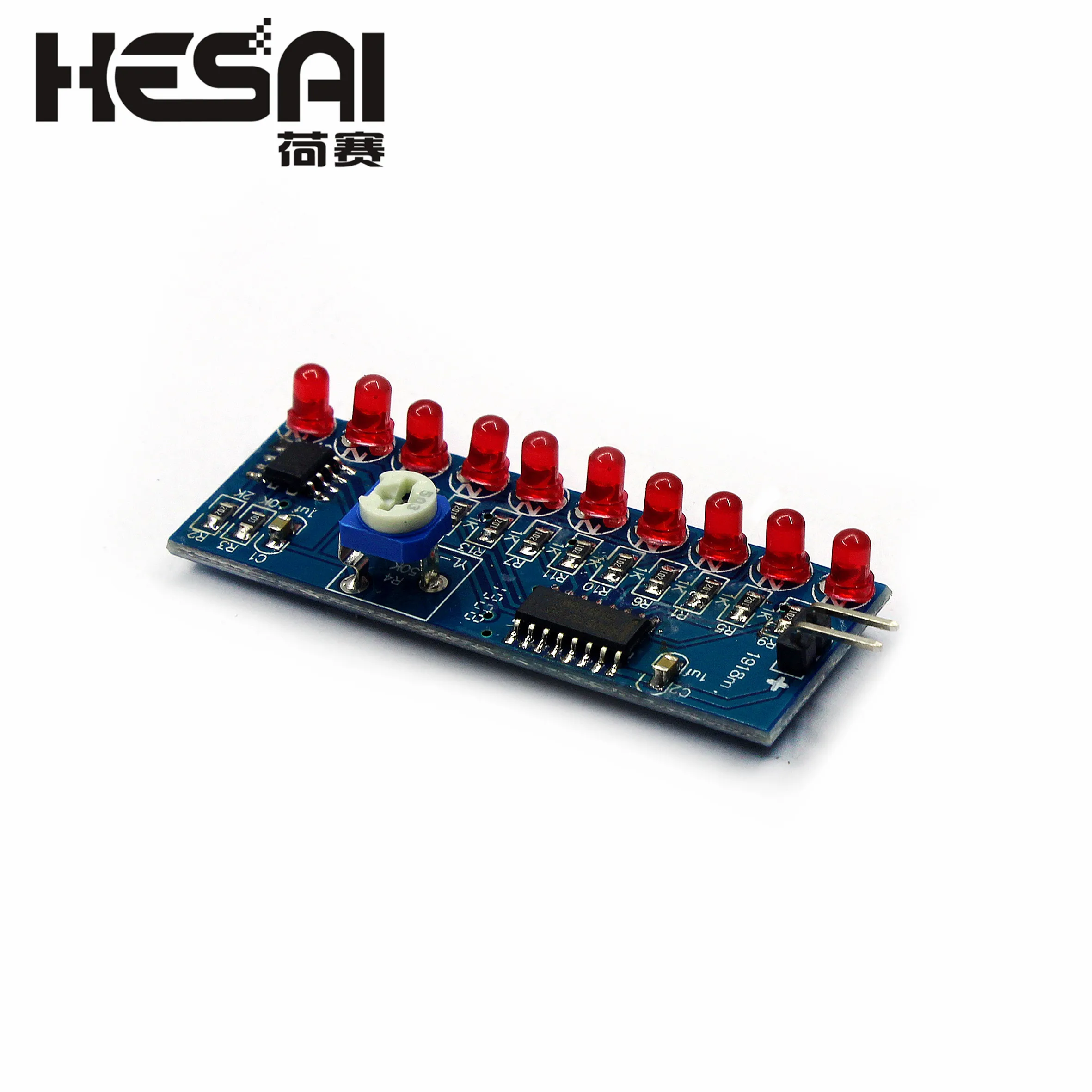

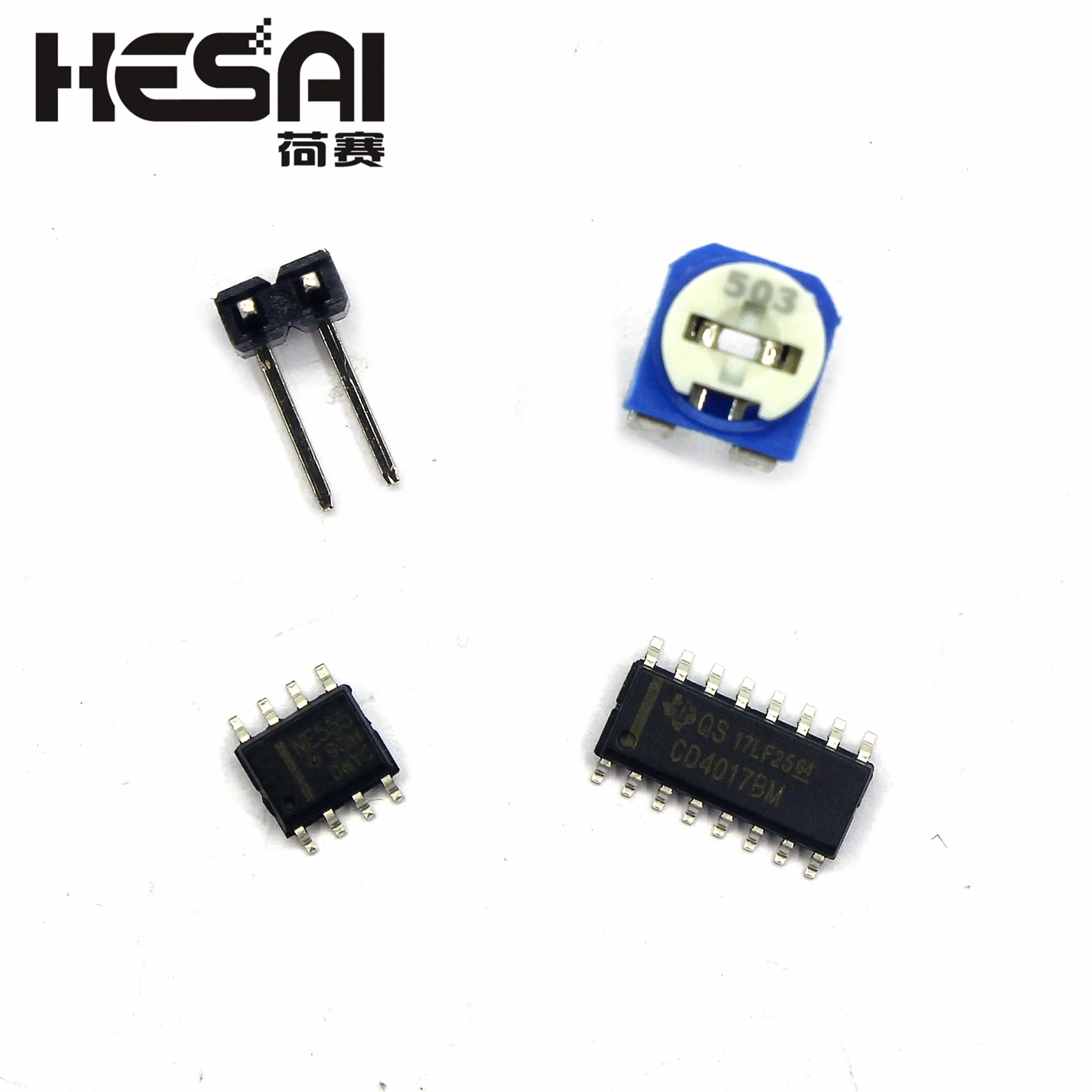

Наборы умной электроники NE555 + CD4017, светодиодный модуль сделай сам

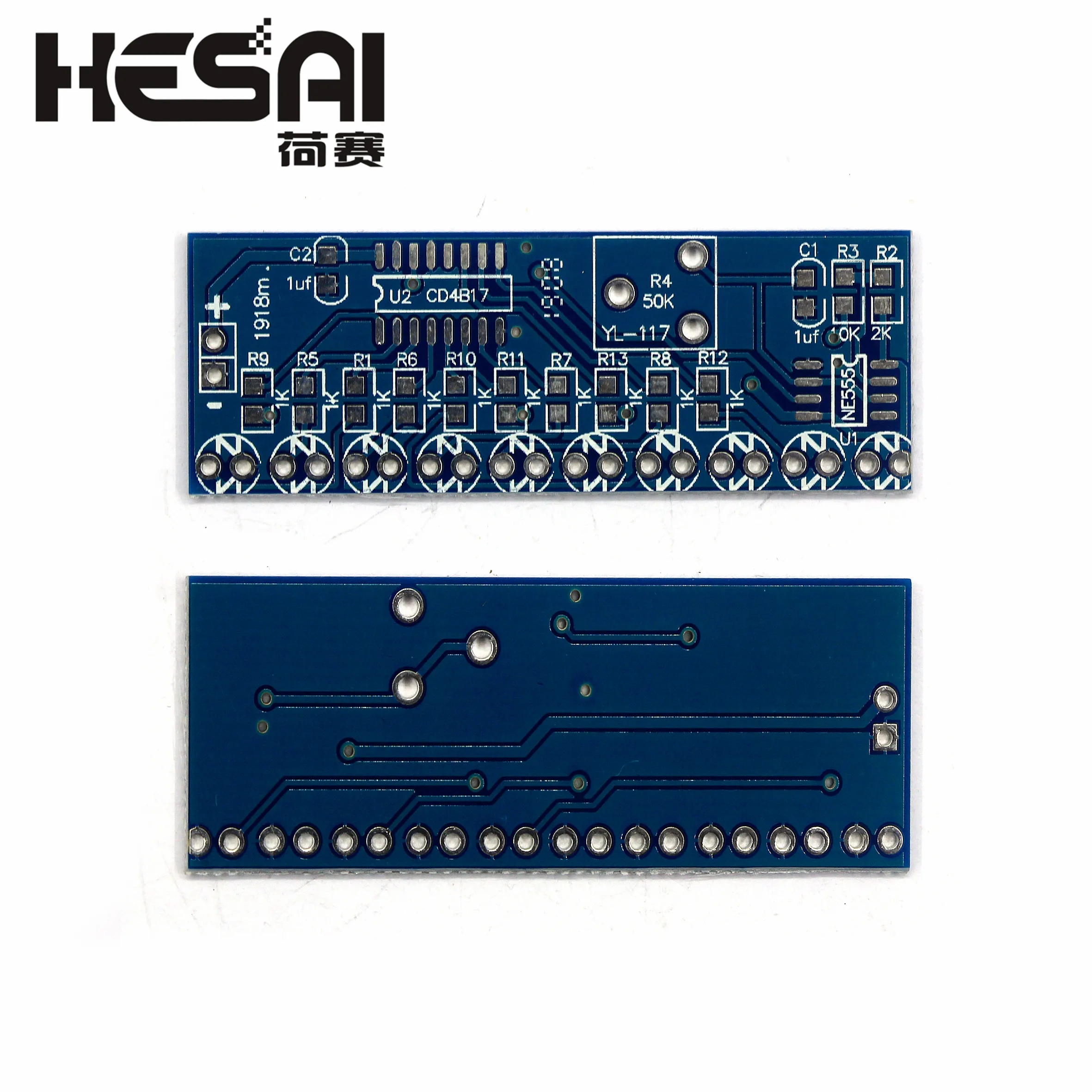

Размер доски. 53 мм * 19 мм

Напряжение питания: 2,5-14, 5 В

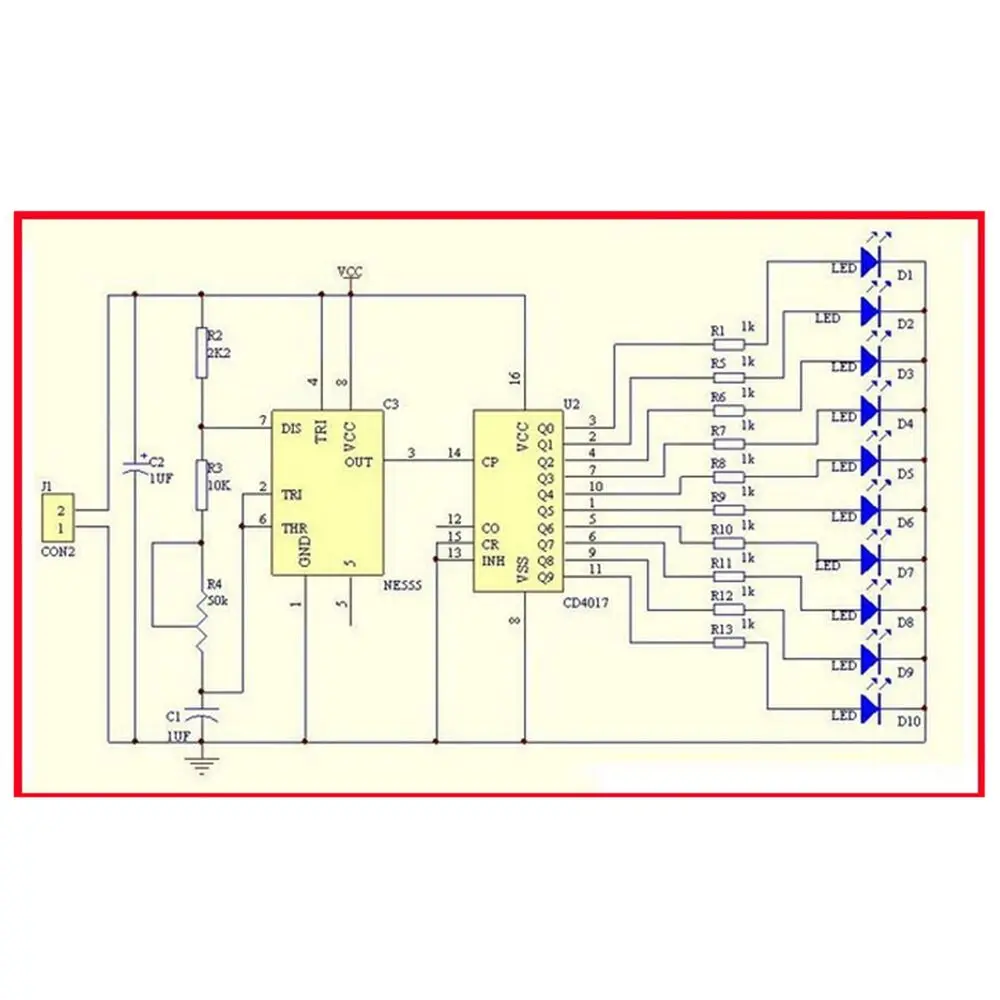

Этот посылка в основном представляет собой цепь десятичного счетчика и цепь, генерируемую часами, от ядра самовозбуждающегося мультивибратора NE555 мощностью через R2, R3, R4 заряжают конденсатор C1, c1 запущен при зарядке, NE555 2 фута все еще на низком уровне, поэтому выходной контакт 3 идет высоко при питании через R2, R3, R4 для зарядки C1 до 2/3 напряжения питания, выходной контакт 3 уровня от высокого до низкого, NE555 проводящий внутренний разряд, конденсатор C1 через R4, R3, NE555 7 футов разряда до тех пор, пока напряжение в пределах C1 не будет меньше 1 /3 от напряжения питания, NE555 и уровень 3 фута от низкого до высокого. С1 и заряжайте снова этот цикл колебаний образовался. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для управления выходной частотой генератора, сигнал колебательных часов подается непрерывно NE555 CD4017 14 футов, Выходной терминал 10 подключается светодиодный CD4017 10, когда выходной терминал 10 поворачивает генерируемый тактовый сигнал CD4017 подается на высоком уровне, d1-D10 последовательно зажигаются, образуя водсветильник вой эффект.
