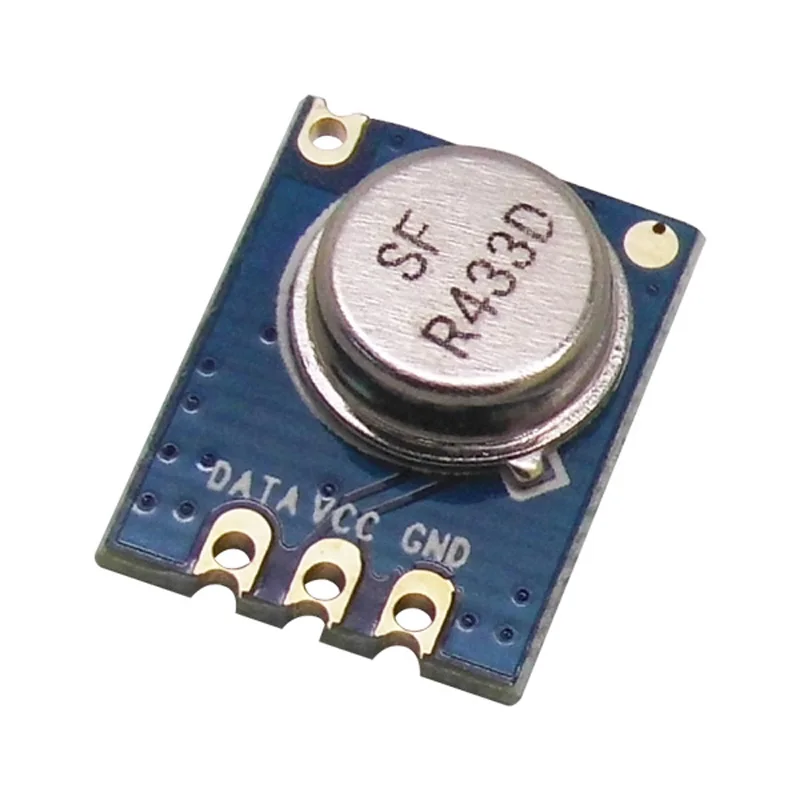

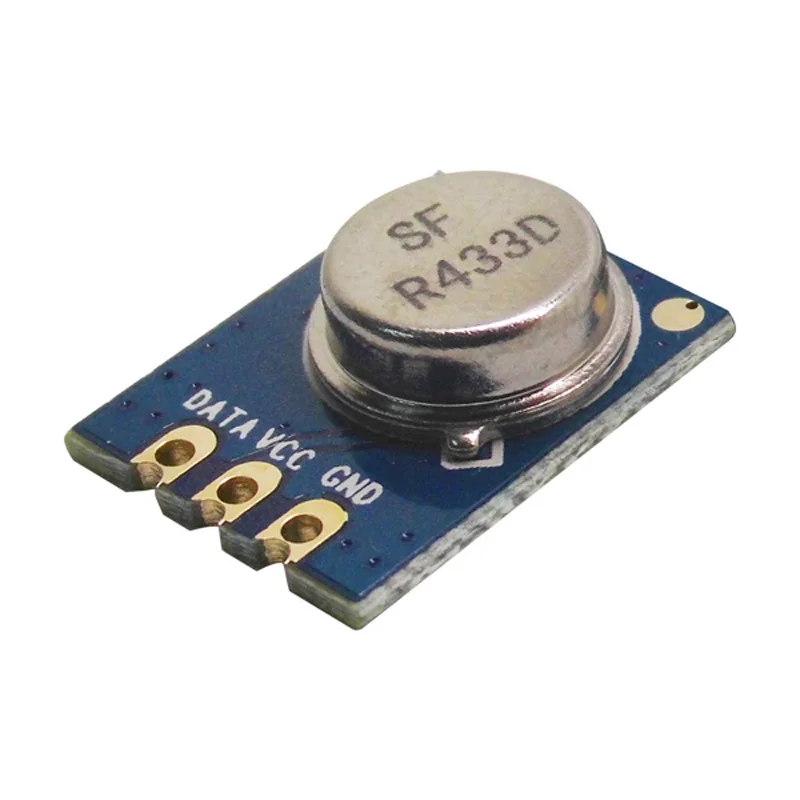

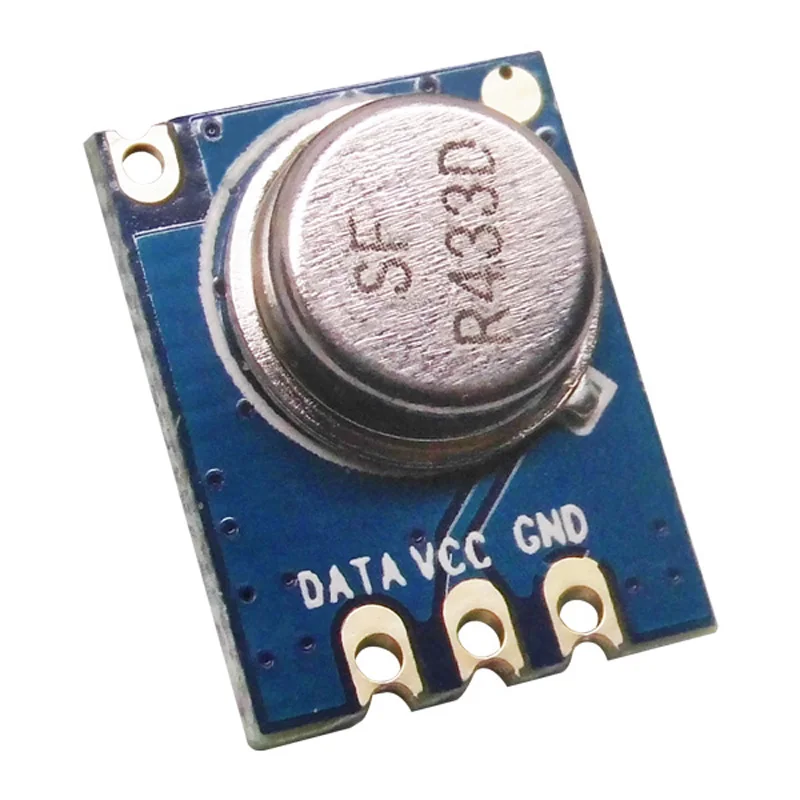

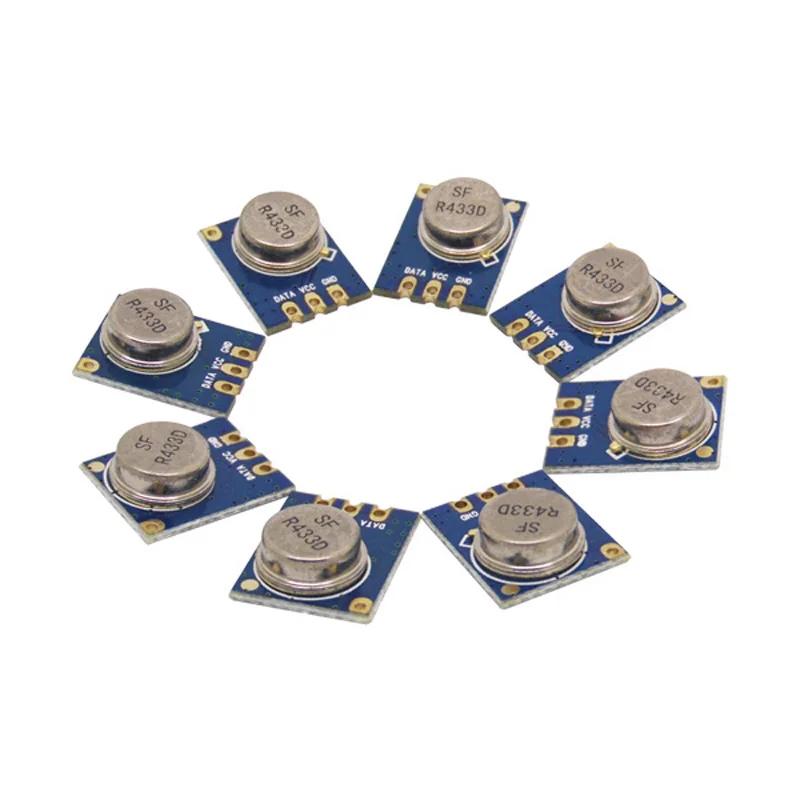

5 шт., модуль беспроводного передатчика с низким энергопотреблением, с функцией задать небольшой радиус действия, RF, 433 МГц, TX

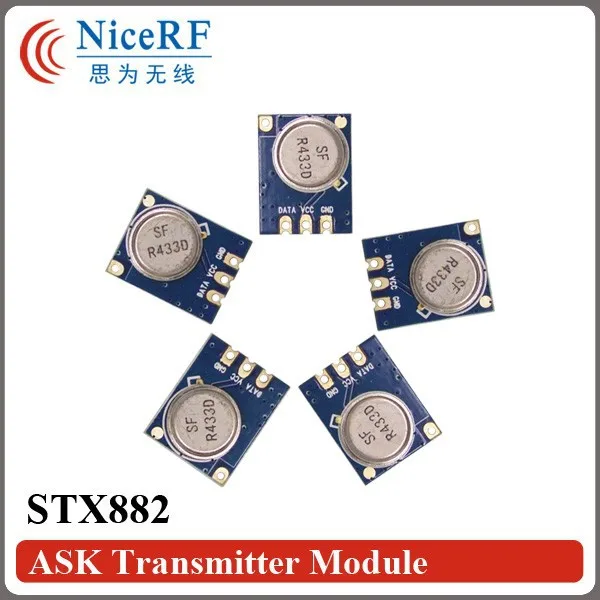

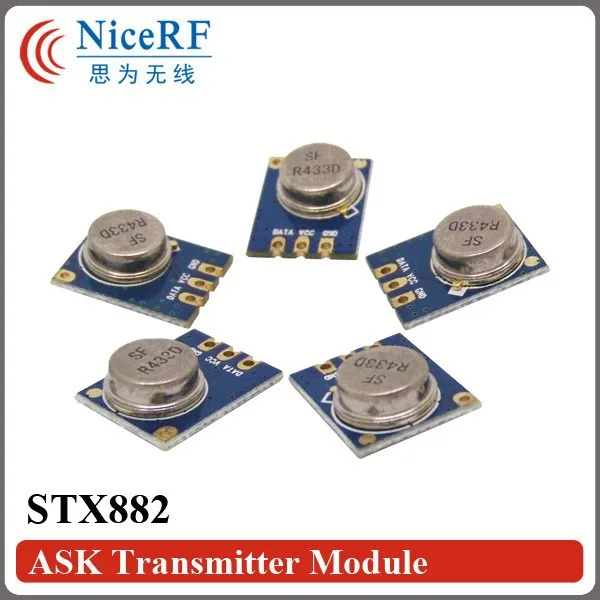

5 шт. STX882-433 низкая стоимость Беспроводной передающий модуль спросить небольшой диапазон RF в 433 МГц









Параметры:

Модуль передатчика ASK STX882

Параметр

Мин.

Тип.

Макс

Блок

Условия

Управление условия

Поставка Напряжение

1,2

3,0

6

V



Операционной Температура диапазон

-20

25

70





Потребляемый ток

TX тока



34



MA

@ 3,3 V,15dBm

Ток в спящем режиме



≤ 0,01



МкА

@ DATA как низкий уровень

Параметры RF

Частотный диапазон

433082

433,92

434,02

МГц

@ 433 МГц

RF Мощность

12

13

13,5

ДБм

@ 2,4 V

14

15

15,5

ДБм

@ 3V

19,5

20

20,5

ДБм

@ 5V

Расход воздуха

0,1



9,6

Кбит/с



Особенности:

Модуль передатчика ASK STX882* Диапазон частот: 433 МГц* Задать режим модуляции* Небольшой объем, низкий уровень самоизлучения* Высокая мощность на большие расстояния* Стабильность частоты* Различные международные стандарты тестирования





Применение:

* Пульт дистанционного управления Дверь* Беспроводная охранная сигнализация* Беспроводное промышленное управление* Беспроводная передача данных

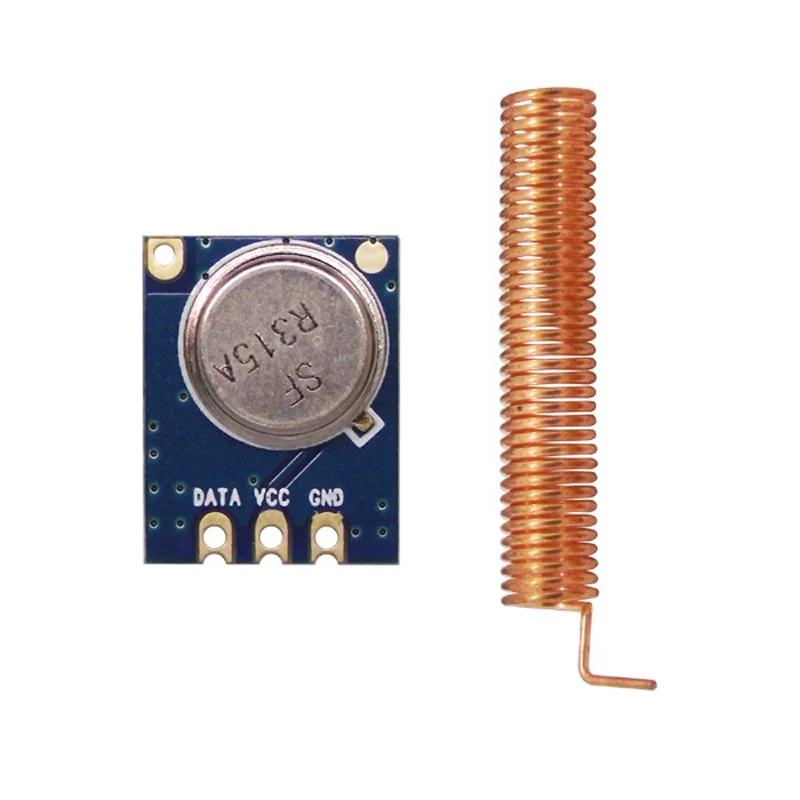

Схема STX882





Модуль передатчика ASK STX882

Pin-код

Pin-определения

Описание продукта:

1

Муравей

Подключается к коаксиальной антенне 50 Ом

2

Данных

Ввод данных

3

VCC

Положительный источника питания

4

GND

Подключен к разъему питания





Механические измерения:

STX882

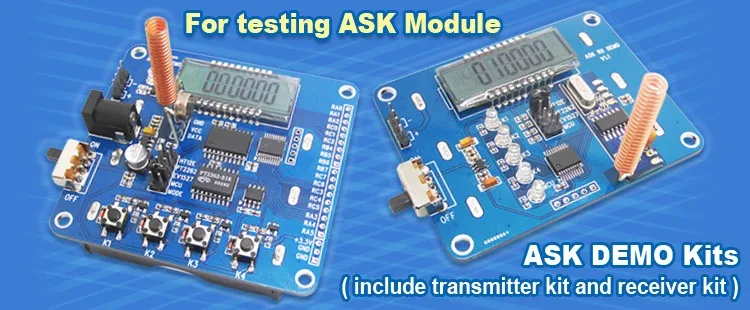

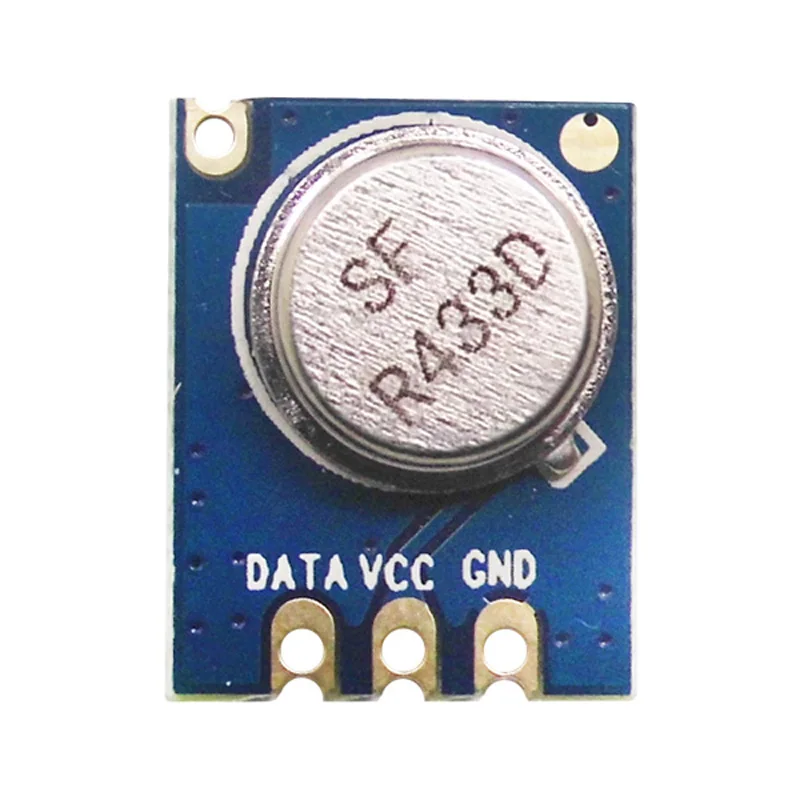

Демонстрация продукта:





2) интерфейс передачи данных модуля плохой.
