Мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR
Обзор
Atmel-ICE является мощным инструментом разработки для отладки и программирования Atmel ARM®Кортекс®-M на основе Atmel SAM и AVR®Микроконтроллеры с возможностью отладки на чипе.
Ключевые особенности
Поддержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсов
Полная отладка исходного уровня в Atmel Studio
Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в цели)
До 128 точек останова программного обеспечения
1,62 до 5,5 V цель операции
Питание от USB
Предоставляет ARM Cortex отладки разъем (10-контактный) Распайка и AVR JTAG разъем Распайка
Поддерживаемое программное обеспечение
Идеально поддерживает Atmel Studio 6,2 или более высокую версию
Непосредственно поддерживает ICC8AVR или более высокую версию
Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д.
Поддерживаемые устройства
Программирование и чип отладки всех устройств Wi-Fi Atmel AVR 32-битный mcu с обеих JTAG и провод интерфейсов
Программирование и отладка на чипе всех Atmel AVR XMEGA®Семья устройств на обоих JTAG и PDI 2-проводной интерфейсов
JTAG и SPI программирования и отладки всех устройств Wi-Fi Atmel AVR 8-разрядные микроконтроллеры с окр поддержка по обе JTAG или debugWIRE интерфейсов
Программирование и отладка всех устройств Atmel SAM ARM Cortex-M на основе MCUs на интерфейсах SWD и JTAG
Программирование всех Atmel tinyAVR®8-разрядные микроконтроллеры с поддержкой ТПИ интерфейс
Для получения более подробной информации, пожалуйста, посетите Wechat
Технические характеристики
Напряжение интерфейса
1,62 в ~ 5,5 В
Часы JTAG
32 кГц ~ 7,5 МГц
Часы PDI
32 кГц ~ 7,5 МГц
DebugWIRE baudrate
4 кбит/с ~ 0,5 Мбит/с
AWire baudrate
7,5 кбит/с ~ 7 Мбит/с
Часы SPI
8 кГц ~ 5 МГц
SWD часы
32 кГц ~ 2 МГц
Интерфейс ПК
Высокая скорость USB 2,0

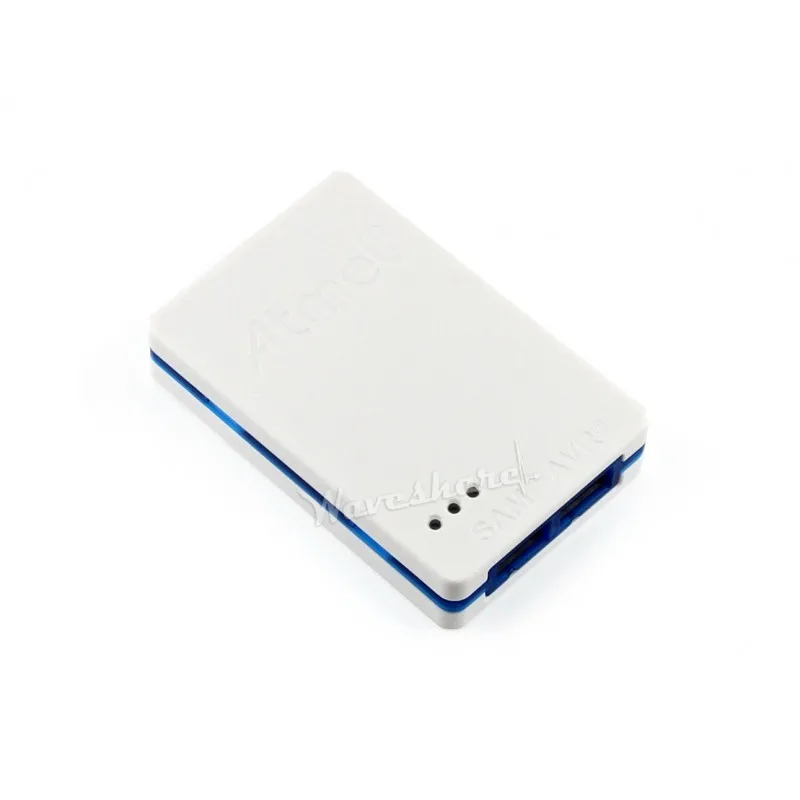

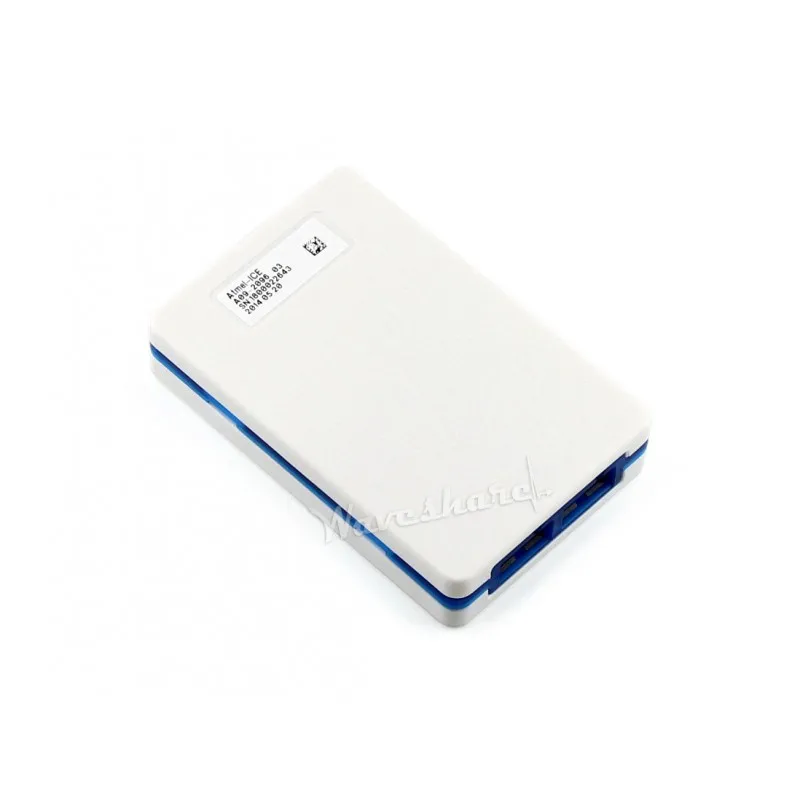

Фотографии
Физические интерфейсы

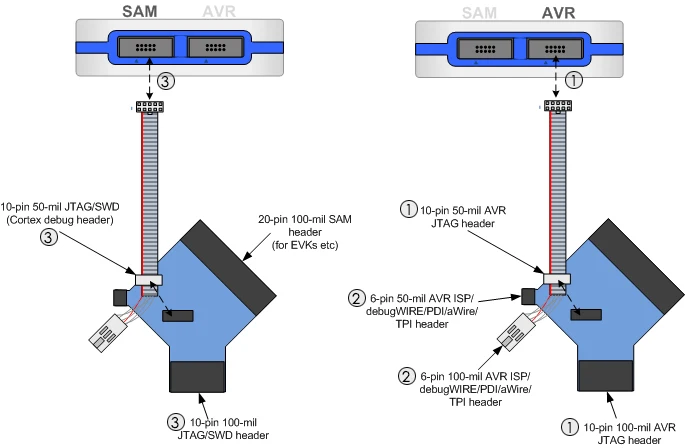

Варианты подключения Atmel-ICE
Примечание: При подключении платы адаптера к цели, пожалуйста, обратите внимание на булавку 1 (указанную в белой точке или квадратной припоя).
1.10-контактный AVR JTAG заголовка
2.6-pin AVR ISP/debugWIRE/PDI/провод/ТПИ заголовка
SPI/debugWIRE
PDI
Проволока
TPI
10-контактный AVR ISP заголовок также доступен через наш дополнительный Бесплатная 6-pin к 10-контактный ISP кабель
3.10-контактный Сэм JTAG/SWD заголовок
Ресурсы для развития
Вики:Www.waveshare.com/wiki/Atmel-ICE

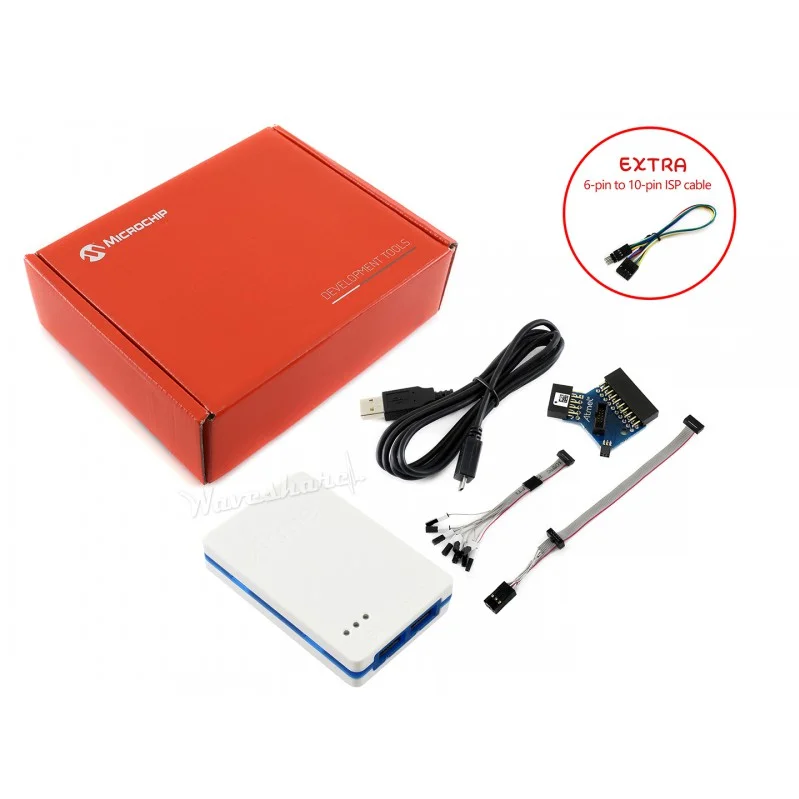

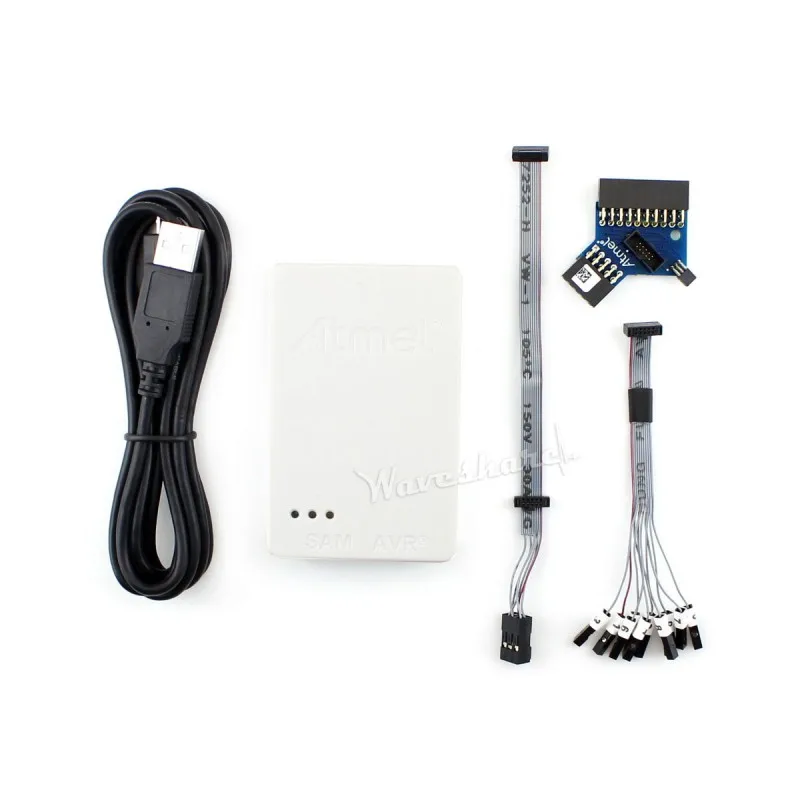

Посылка содержит
Атмель-ледяной блок × 1
USB кабель (1,8 м, высокоскоростной micro-B) × 1 шт.
Плата адаптера, содержащих В переменного тока, 50-mil AVR, 100-mil AVR/SAM и 100-mil 20-контактный разъем адаптеров SAM × 1 шт.
IDC плоский кабель с 10-контактный В переменного тока, 50-разъем mil и 6-pin 100-разъем mil × 1 шт.
50-mil 10-контактный мини-кальмар кабель с 10x100-mil гнезда × 1

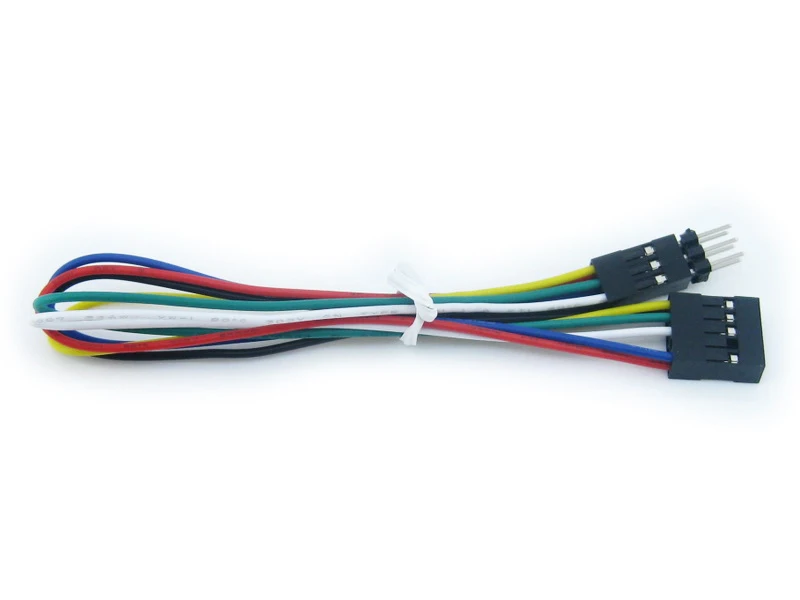

6-pin к 10-контактный ISP кабель (за дополнительную плату Свободное вспомогательное оборудование от Waveshare) × 1 шт.
