Применяется для взвешивания в движении (WIM) с высокой точностью, например, Ленточный Весовой дозатор, автоматический прибор для взвешивания, взвешивания транспортных средств на шоссе и т. д.

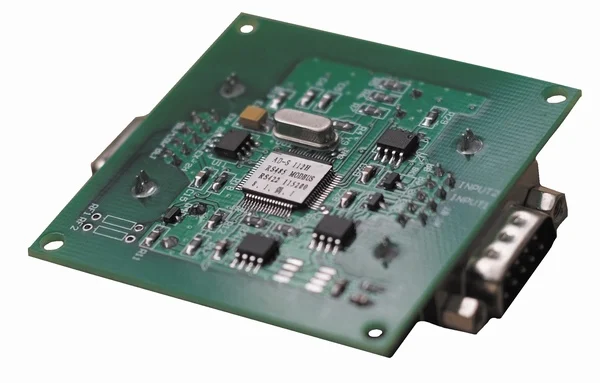

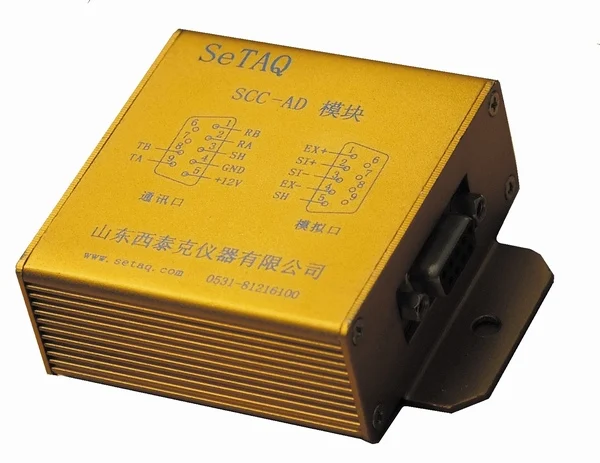

Особенности и характеристики:★До 2000000 отсчетов разрешения A/D★Аппаратный интерфейс: интерфейс RS-422 / RS-485 (Опт.)★Протокол программного обеспечения: Протокол Freeport / Modbus RTU (Опт.)★Максимальная скорость выборки: 1200 Гц★Диапазон измерения: ± 15 мВ★Коэффициент температуры: ≤ 5ppm/° (стандартный)★Размеры (мм): прямоугольник: 60 × 60 × 15★Преобразование а/д, Цифровая калибровка, тара, установка нуля/отслеживание, переключение настройки нуля, антидизерирование;★Все параметры можно установить через serialinterface;★Доступны адреса модулей от 0 до 31. Модули могут работать через шинную связь;★Можно установить скорость передачи данных, бит четности и формат вывода данных. 1200 ~ 115200bps;★Цифровая Фильтрация: Стандартная фильтрация или LPF;★Хранение параметров с защитой от сбоя питания;★Чехол из алюминиевого сплава★Два переключателя сигнальных входа (Опт.)★Рабочее напряжение: 9V DC (6,5 V ~ 12V); Рабочий ток: ≤ 40mA;★Полная защита: неправильная защита проводки, защита от перенапряжения, подавление переходного напряжения;★Диапазон рабочих температур: -40 ° ~ + 70 °; Диапазон температур хранения: -60 ° ~ + 90 °
Схема проводки SeTAQ AD-S112H (RS-422):

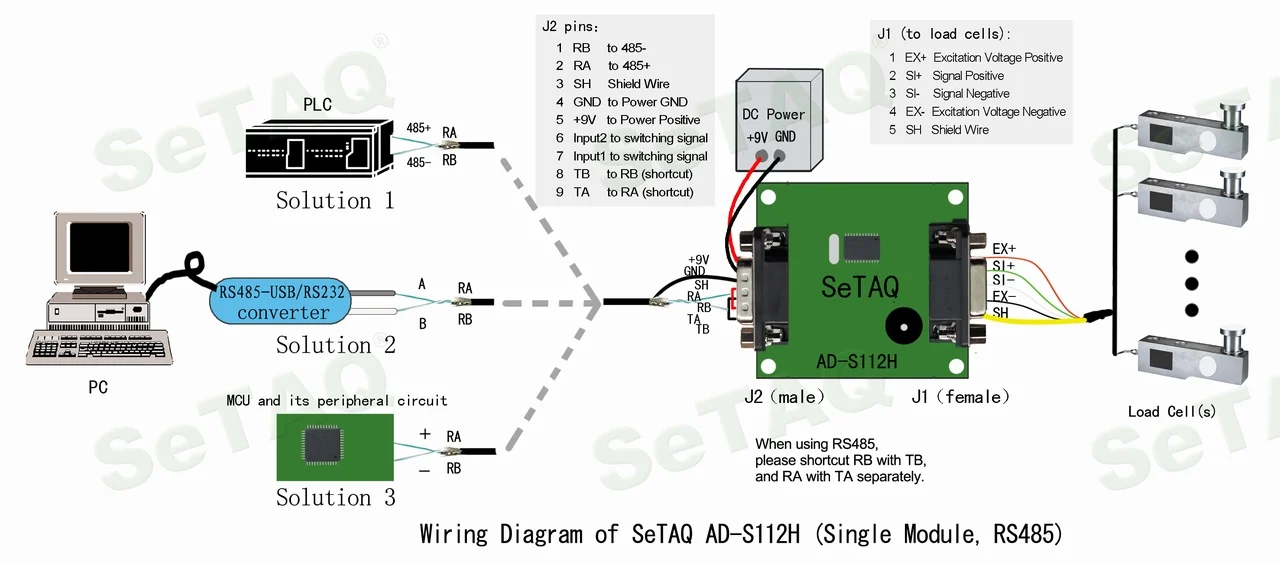

Схема проводки SeTAQ AD-S112H (RS-485):
Схематическая схема подключения модулей SeTAQ AD-S112H (режим шины RS422):
Если сигнальные провода RS422 слишком длинные или есть несколько AD-smosions подключены в одной шине, эти модули могут не быть найдены из-за отсутствия пропускной способности. Затем подключите модуль RA с + 5 В через 1 кОм подтягивающий резистор R1, TA с + 5 В через 1 кОм подтягивающий резистор R5, И подключите модуль RB с GND через вытягивающий резистор R2 1 кОм, TB с GND через вытягивающий резистор 1 кОм R6. Обратите внимание, что если модули severalAD-S подключены в одной шине, вы можете добавить только R1, R2, R5, r6 к модулю AD-S, который является самым дальним от ПК-конвертера или ПЛК. Если это не решит проблему, вы также можете добавить две пары подтягивающих резисторов и подтягивающих резисторов на другой конец проводов RS422.
Схематическая схема подключения модулей SeTAQ AD-S112H (режим шины RS485):
Если сигнальные провода RS485 слишком длинные или в одной шине подключены несколько AD-smosions, эти модули могут не быть найдены из-за большого объема вождения. Затем подключите модуль RA с + 5 В через вытяжной резистор R1 1 ком и подключите модуль RB с GND через вытяжной резистор 1 кОм R2. Обратите внимание, что при наличии модулей severalAD-S подключаются в одной шине, вы можете добавить только подтягивающий резистор R1 и вытягивающий резистор R2 к модулю AD-S, который является самым дальним от PCconverter или PLC. Если это не решит проблему, вы также можете добавить подтягивающий резистор R3 И вытягивающий резистор R4 на другой конец проводов RS485.
