Оздоровление; Модель: WS-AH40 20- 30 мпа портативная небольшая испытательная станция гидравлического давления воздуха для гидростатического тестирования

Модель высокого качества: WS-AH40 32 МПа портативное гидравлическое испытательное оборудование

Пневматическое гидроиспытательное оборудование, гидравлическая испытательная система высокого давления

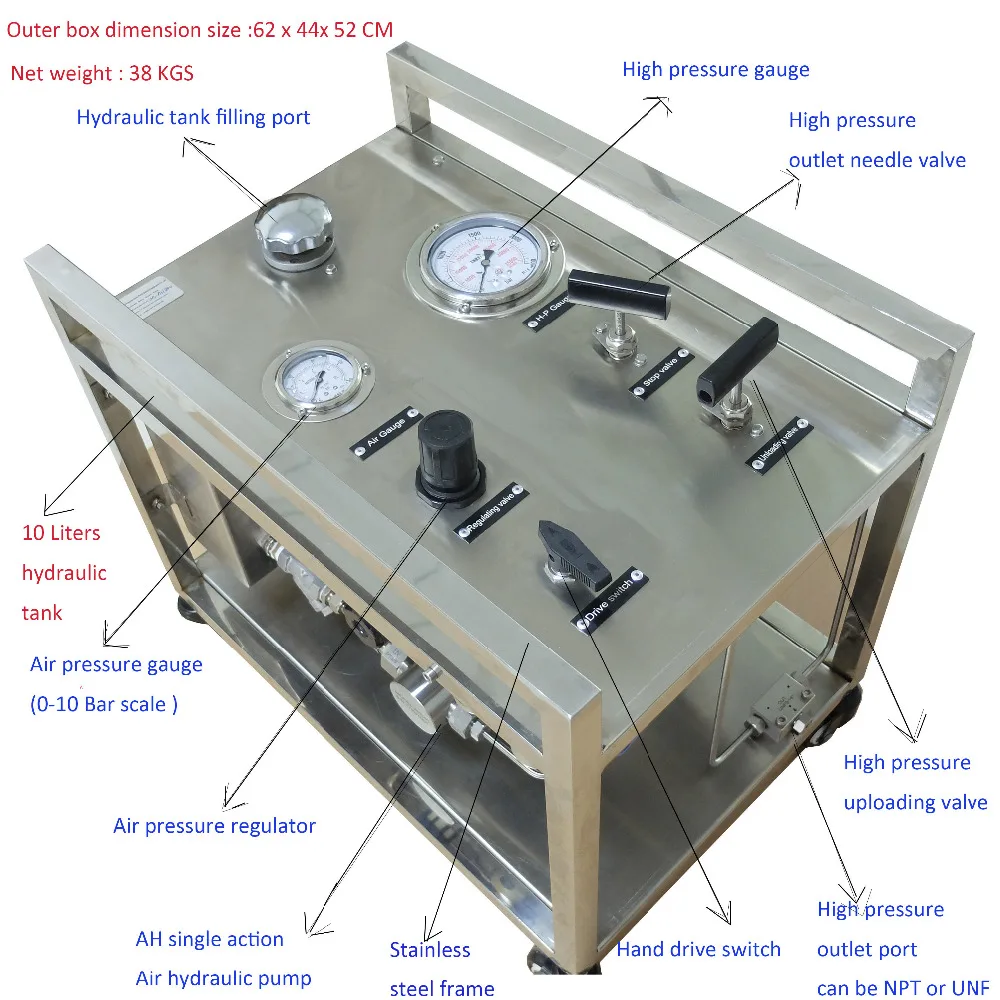

Система воздушного жидкого насоса включает в себя WS-AH40 Модель-это полный гидравлический блок, готовый к подключению, который предназначен для генерации рабочего давления до 32МПа. Подходит для питания различных средних, таких какМасло, вода или коррозионные жидкости. Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не будет необходимо. Для работы с этой системой жидкий насос с воздушным приводом должен быть оснащен блоком управления воздухом, комбинированным фильтром и сепаратором воды, клапаном регулирования давления, манометром, а также ручным клапаном сброса. В этой операции насос будет установлен на резервуар из нержавеющей стали в раме из нержавеющей стали компактным и экономичным образом. ВысокаяМанометры, игольчатые клапаны высокого давления и регуляторы давления воздуха будут установлены на панели. Желаемое рабочее давление может быть достигнуто путем регулировки давления воздуха при вождении. Когда давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок используется для всех видов испытаний давления и испытательных инструментов для научно-исследовательских и испытательных учреждений или для других функций, требующих определенного давления. Конфигурация систем включает в себя: Датчик давления воздуха, датчик давления на выходе (на первой линии панели) Ручной шар (для управления Вкл/Выкл системой), клапан регулятора давления воздуха (для контроля давления воздуха) Выпускной игольчатый клапан (для контроля выхода высокого давления), загрузка игольчатого клапана (для сброса высокого давления) А также включает 1 комплект AH40 с воздушным приводом жидкого насоса, 10 литров гидравлического бака внутри шкафа и связанных с ним трубопроводов

Технические параметры

Тип

WS-AH40

Привода воздуха высокого давления

3-8bar

Макс. Выходное давление

(При давлении воздушного привода 8 бар)

32Mpa

Поколение давления

Модель жидкого насоса с воздушным приводом: AH40

Давление соотношение

40:1

Расход воздуха

0,6-1,2 m3/мин

Рабочая среда

Масло, вода, некоррозионные жидкости

Звено

Сжатого воздуха

Емкость бака масла/воды

10L

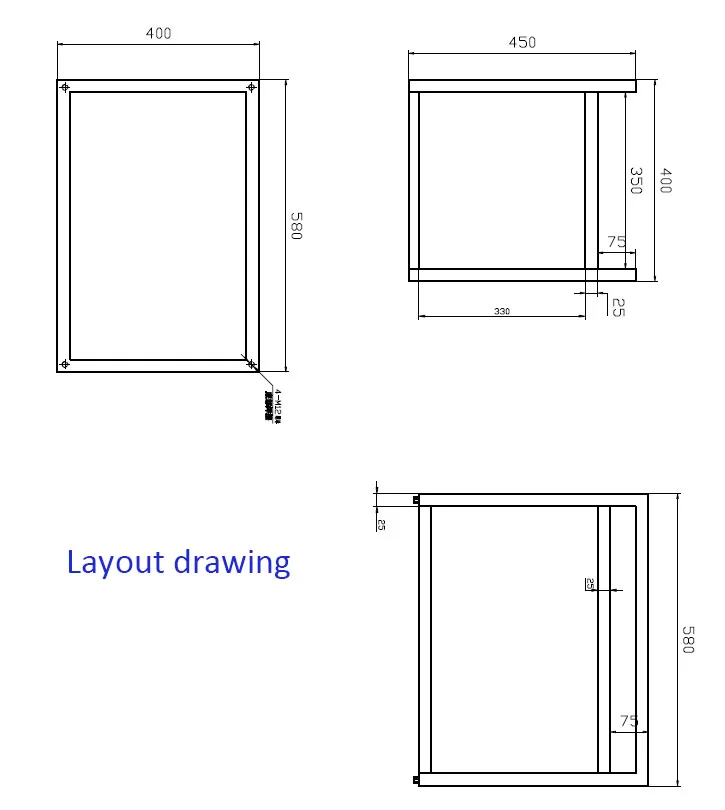

Размеры (Ш x Г x В)

500x350x530mm

Модель AH40, максимальная скорость наполнения составляет около: 8-10 л в минуту, при повышении давления скорость потокаПоставляется вниз Спецификация насоса AH40 как ниже для справки, это также для жидкостной системы



Технические данные насоса AH внутри

Рабочее давление 7 бар насос с воздушным приводомМодель

Максимальная выходная мощность

Давление (крючок)

Максимальное выходное давление жидкости 1 МПа = 10 бар = 10 кг/см20204070100150200300400450500550600700900120017002350Максимальный расход жидкости л/минAH1613224,8418,514,711,29,050AH2016016,213,912,810,098,630AH2823212,811,99,48,97,16,40AH40531,210,79,378,036,535,224,984,120AH644985,515,174,743,533,34

2,82

2,512,101,29AH806404,443,953,263,232,822,622,322,131,631,431,231,040AH1008303,933,473,012,732,652,512,372,011,751,621,511,371,250AH13010792,482,442,412,362,312,182,041,901,71,61,531,451,311,120AH17014111,821,81,781,761,731,711,661,611,501,461,351,200,970,850,790AH24019921,571,551,541,511,481,451,431,421,381,371,140,920,810,760,570,340AH30024901,231,121,050,980,850,760,640,610,580,550,520,480,450,410,370,220,180

Приложений



Гидростатические испытания и испытания давления для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. Д.Гидростатические и динамические испытания компонентов самолетов
