4 в 1 DC 6,5 100 в DC Амперметр Вольтметр цифровой вольтметр измеритель мощности Амперметр ЖК-дисплей Синяя подсветка 50A 100A опционально

Амперметр 4 в 1 постоянного тока 6,5 ~ 100 В постоянного тока, вольтметр, цифровой вольт, ампер, измеритель мощности, амперметр, ЖК-дисплей, Синяя подсветка, 50 А, а опционально

Функция A

1. Функция измерения электрических параметров (напряжение, ток, мощность, энергия).

2. Функция сигнализации напряжения (пороги сигнализации перенапряжения, подсветка и наконечники мерцания напряжения).

3. Функция очистки кнопки питания.

4. Функция сохранения данных при отключении питания.

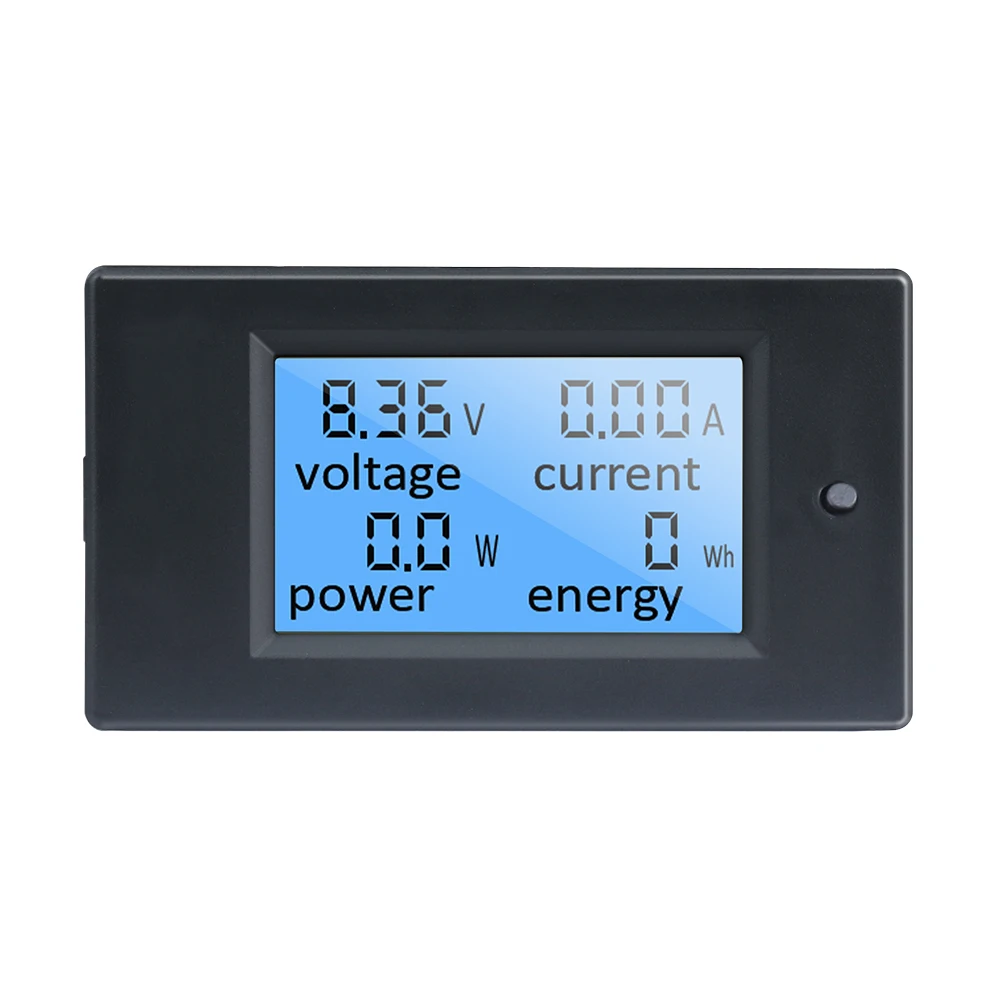

5. Большой ЖК-экран с функцией полного отображения (отображение напряжения, тока, мощности, энергии).

6 подсветка.

B. Дисплей и ключ

Интерфейс дисплея I

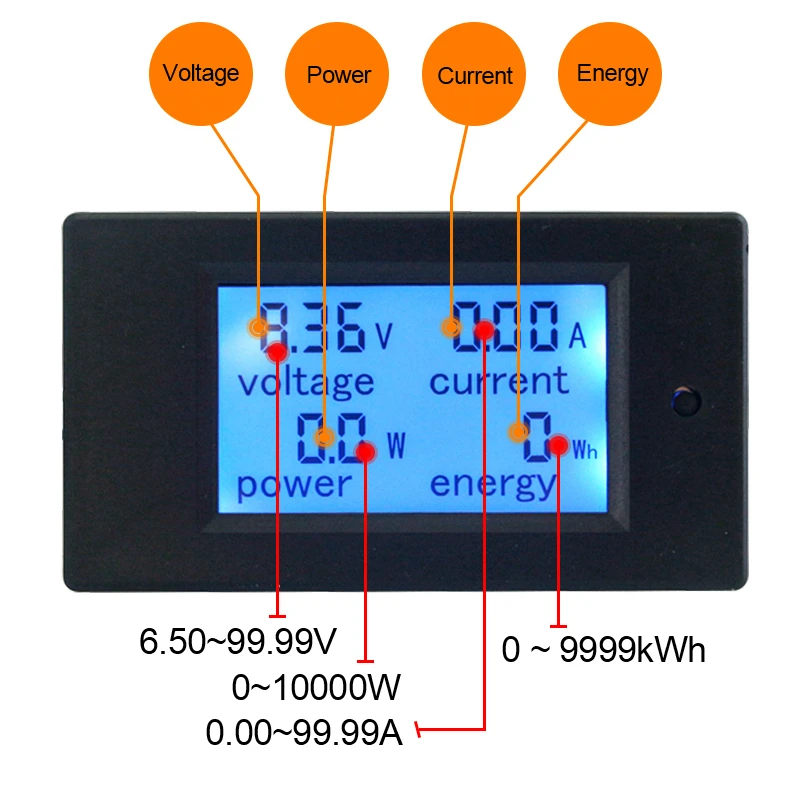

Одновременное отображение параметров напряжения, тока, мощности и энергии на большом ЖК-экране.

II формат отображения

1. Мощность: диапазон измерения 0 ~ 10 кВт

1 кВт формат отображения в пределах 0,0 ~ 999,9 Вт;

От 1 кВт формат отображения 1000 ~ 9999 Вт.

2. Мощность: диапазон измерения 0 ~ 9999 кВтч

10 кВтч в формате отображения 0 ~ 9999 Втч;

Формат отображения выше 10 кВтч 10 ~ 9999 кВтч;

3. Напряжение: диапазон тестирования 6,5 ~ 100 в

Формат отображения 6,50 ~ 99,99 в

4. Ток: диапазон тестирования 0 ~ 100 А, 0 ~ 50 А

Формат отображения от 0,00 до 99,99.

5. Точность напряжения: +/-1%

Кнопка III

1. Управление Подсветкой

Кратковременно нажмите кнопку, чтобы включить или выключить подсветку, автоматическое сохранение статуса подсветки.

2. Отключено питание

Шаг 1: Нажмите кнопку, пока в области питания не будет отображаться символ «CLr», затем отпустите кнопку;

Шаг 2: в этот момент мигает Потребляемая мощность, указывая на то, что текущее состояние очищено, если короткое нажатие кнопки еще раз, данные о потреблении очищаются и перестают мигать;

Шаг 3: Если кнопка не нажата в течение пяти секунд, это означает, что питание не очищает данные и выход очищен.

3. Значение сигнализации напряжения

Шаг 1: Нажмите кнопку, пока в области питания не отобразится символ «SET», затем отпустите кнопку;

Шаг 2: после входа в это состояние, напряжение области высокого давления показывает текущее значение сигнала тревоги, текущая область Отображает текущее значение сигнала низкого давления, И наименьшая часть начнет мигать, затем вы можете нажать кнопку через + 1 бит, При отсутствии кнопки в течение более трех секунд автоматическая регулировка положения переключателя с высокого давления на сигнал тревоги низкого давления имеет значение, в общей сложности шесть, порог сигнализации напряжения прицела для 6,5 ~ 99,9 В;

Шаг 3: После настройки нажмите кнопку, пока на дисплее не отобразится символ «PASS», указывающий на успешность настройки и автоматически не выйдет из режима настройки.

4. Селектор диапазона

Шаг 1: Нажмите кнопку, пока в области питания не будет отображаться символ «Curr», затем отпустите кнопку;

Шаг 2: в этот момент текущая область отображает «100 A», короткое нажатие кнопки между переключателями «100 A» и «50 A», для представления внешнего диапазона тока составляет а/75 мВ или 50 а/75 мВ, обратите внимание, что в таблице можно использовать только эти два спецификационных шунта.

Шаг 3: Нажмите кнопку, пока вы не выйдете из режима настройки, или никакая клавиша не будет автоматически сохранена через 3 секунды и не выйдет из режима настройки.

C. Примечания

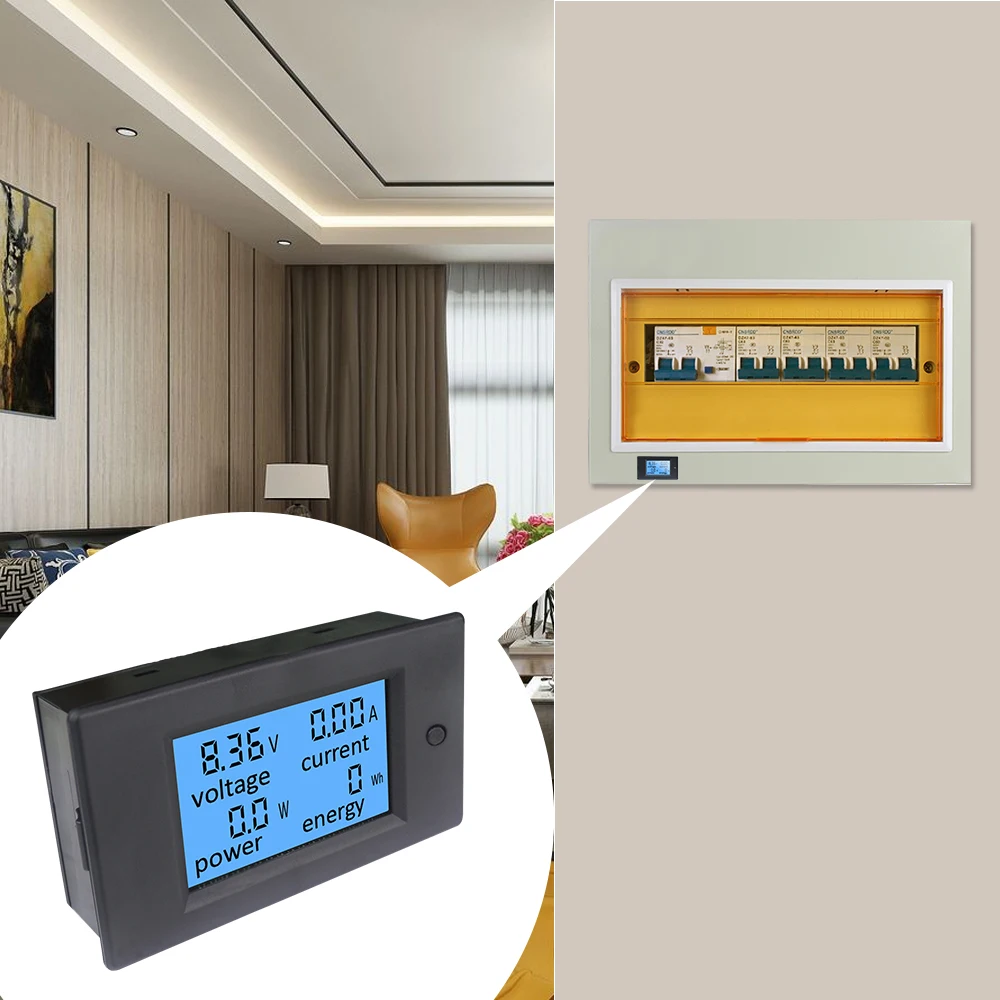

1. Этот модуль подходит для использования в помещении, а не на улице.

2. Приложенная нагрузка не должна превышать Номинальное напряжение и ток.

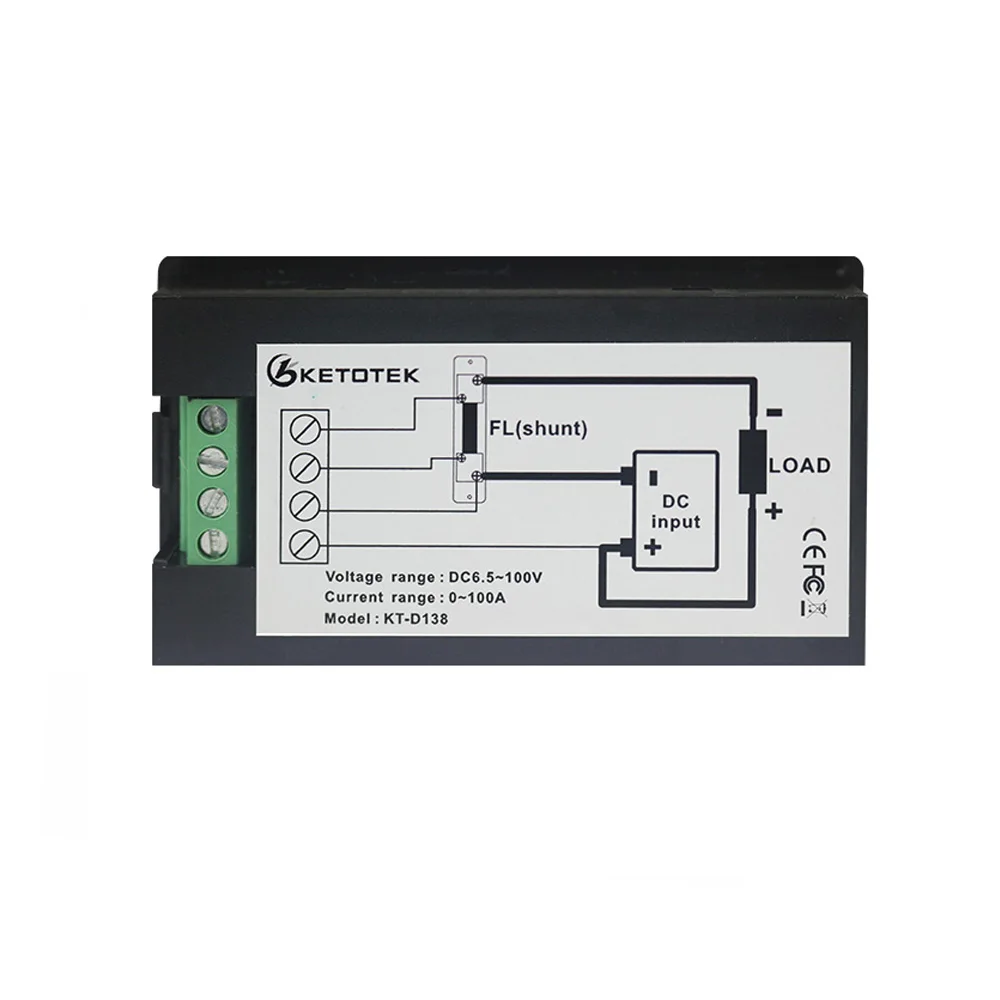

3. Заказ проводки не может быть неправильным.

4. Посылка не включает шунт.

Д. Характеристики

3. Рабочее напряжение: 6,5 ~ 100 В постоянного тока

4. Тестовое напряжение: 6,5 ~ В постоянного тока

3. Номинальная мощность: 100A / 10000 Вт, 50A/5000 Вт

4. Точность измерения: 1,0

Примечание:

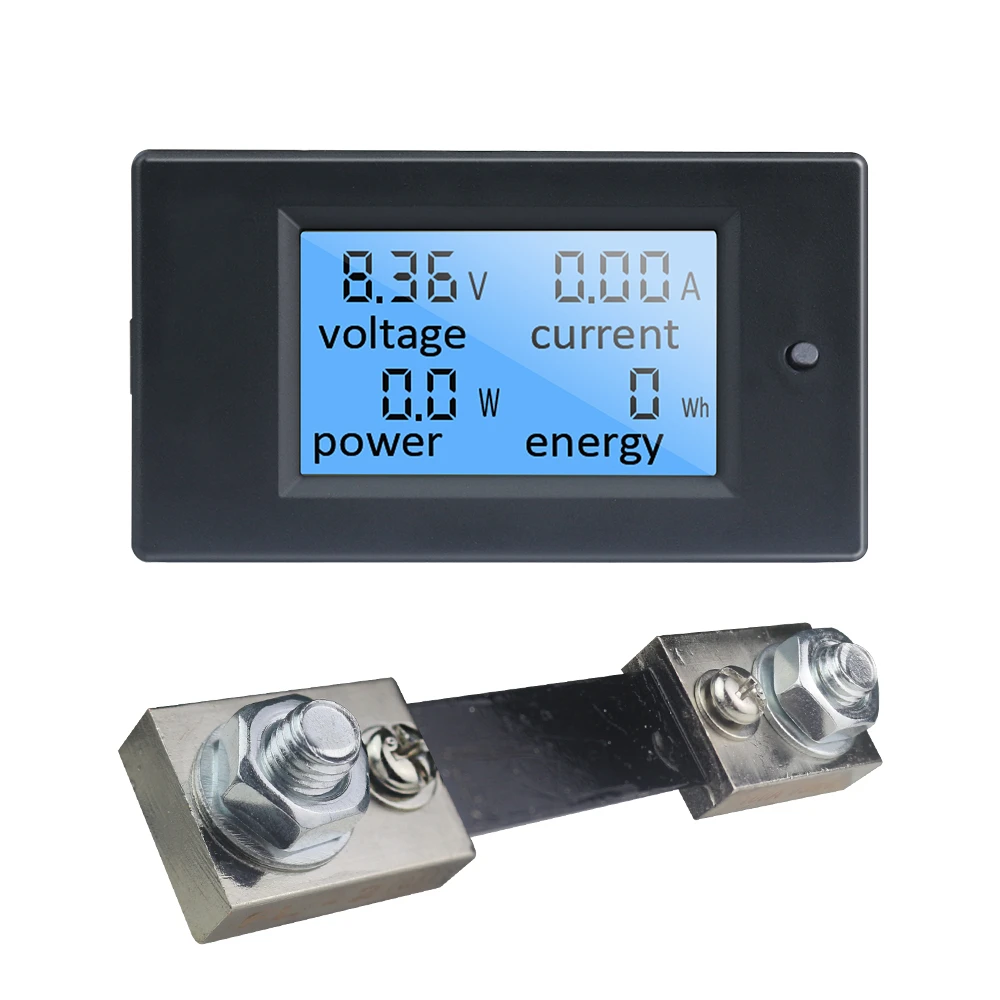

Этот элемент должен использоваться с шунтом 50 А или 100 А.

Пожалуйста, выберите диапазон измерителя от 50 А до 100 А перед использованием шунта от 50 А или 100 А (Заводская Настройка 100 А), это очень важно.

Если вы выбираете 100 А, его необходимо использовать с дополнительным шунтом 100 А.(Если вам нужен шунт на 100 А, нажмите здесь)

Если вы выбираете 50А, его необходимо использовать с дополнительным шунтом 50А.(Если вам нужен шунт 50 А, нажмите здесь)

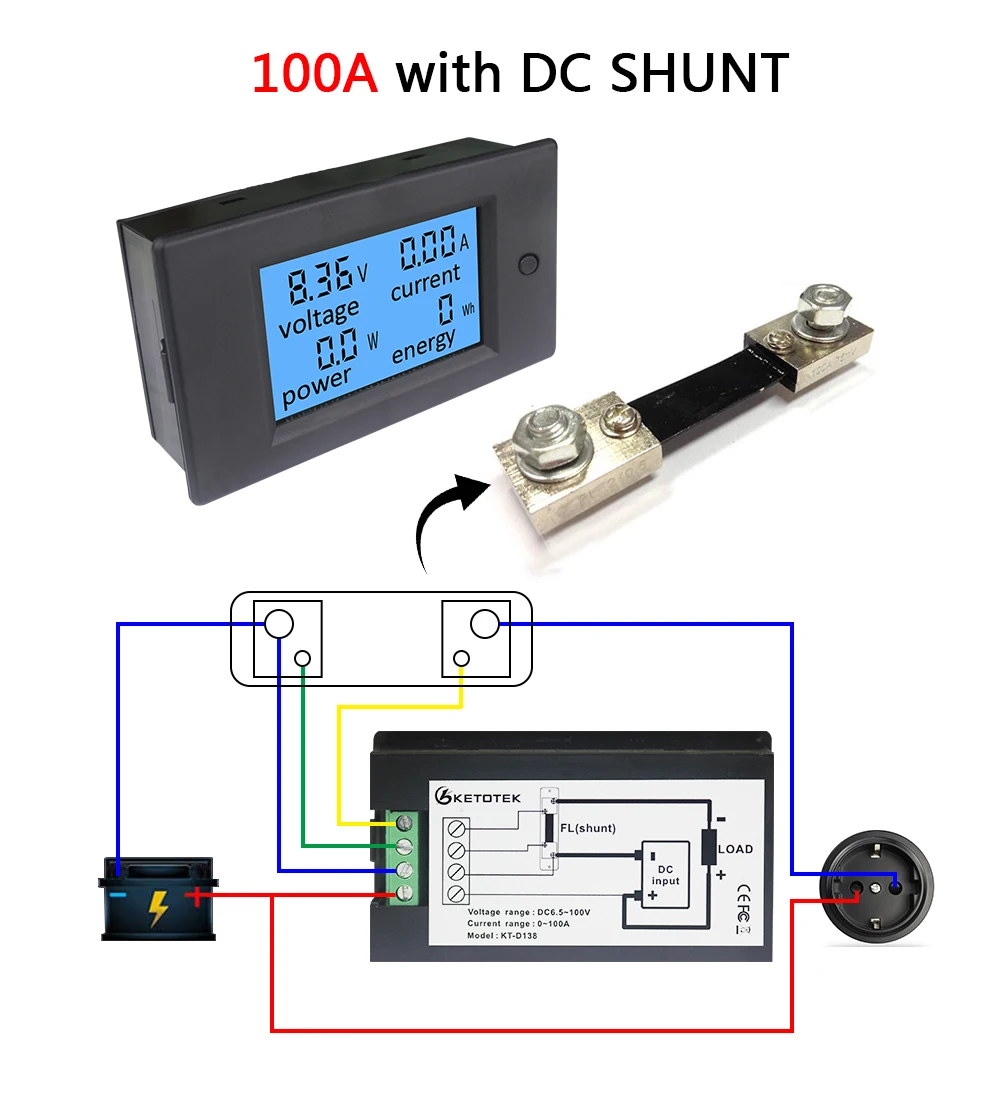

Подключите измеритель точно так же, как и проводное соединение, иначе он сгорит.

Комплектация:

1x вольтметр 4 в 1 амперметр(Без шунта, если вам нужен шунт, Выберите вариант с шунтом.)
