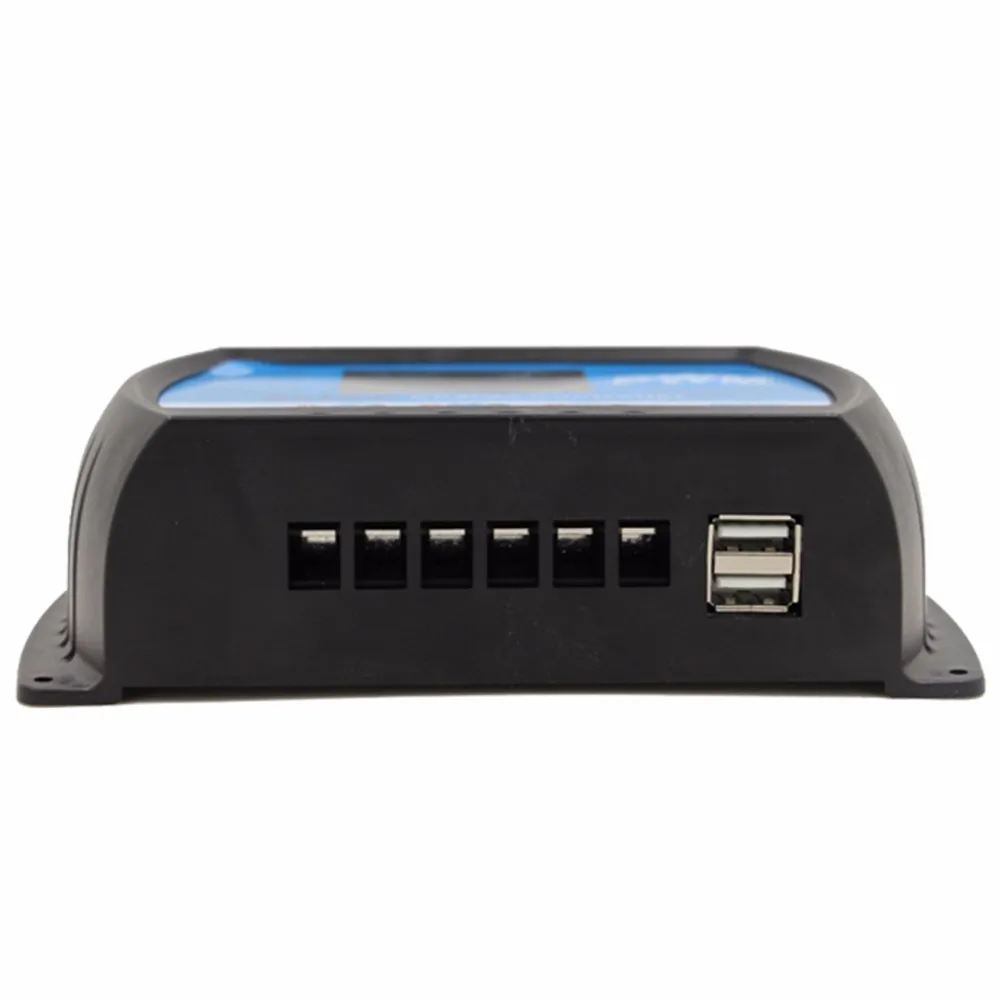

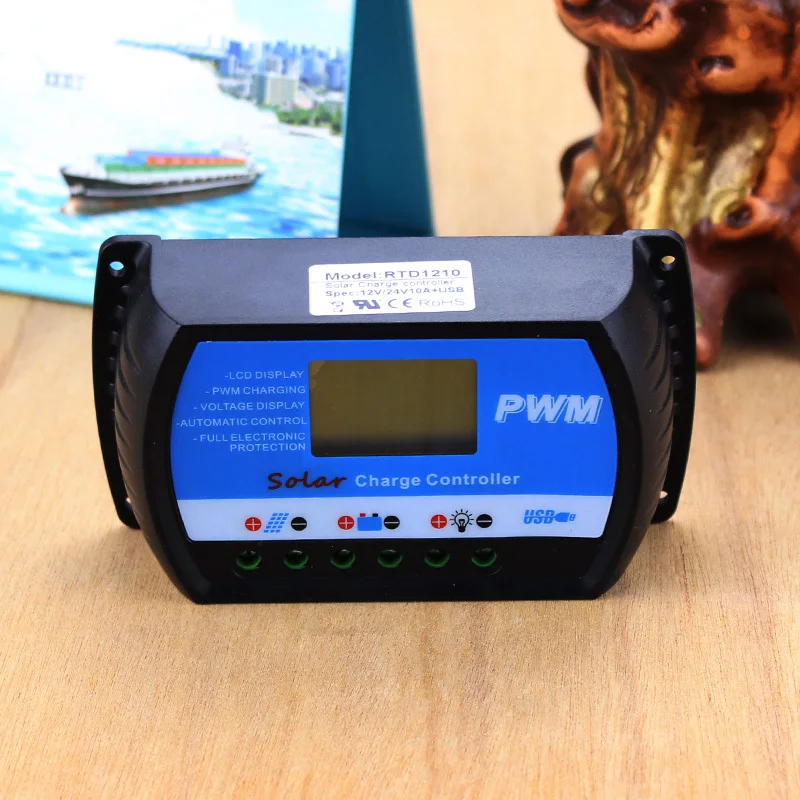

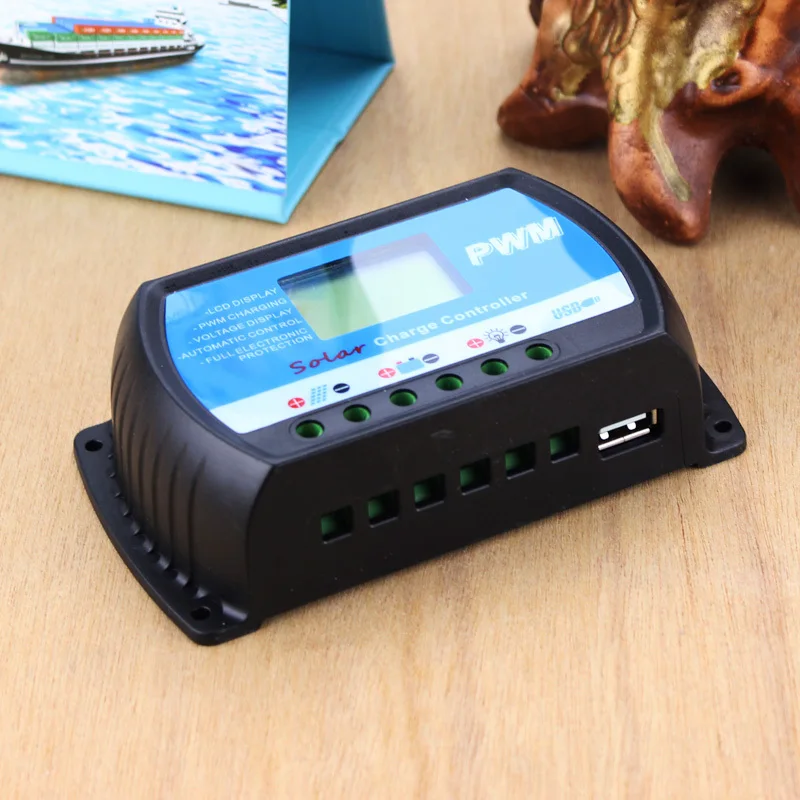

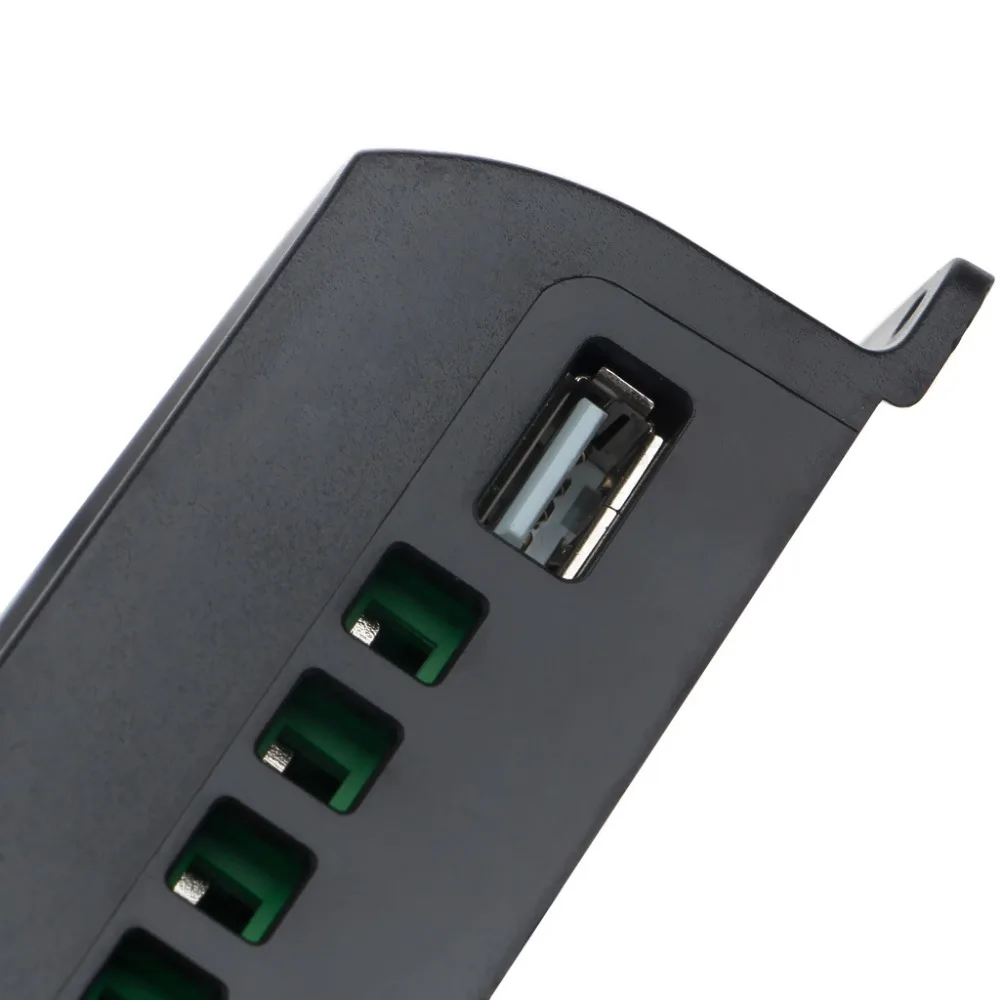

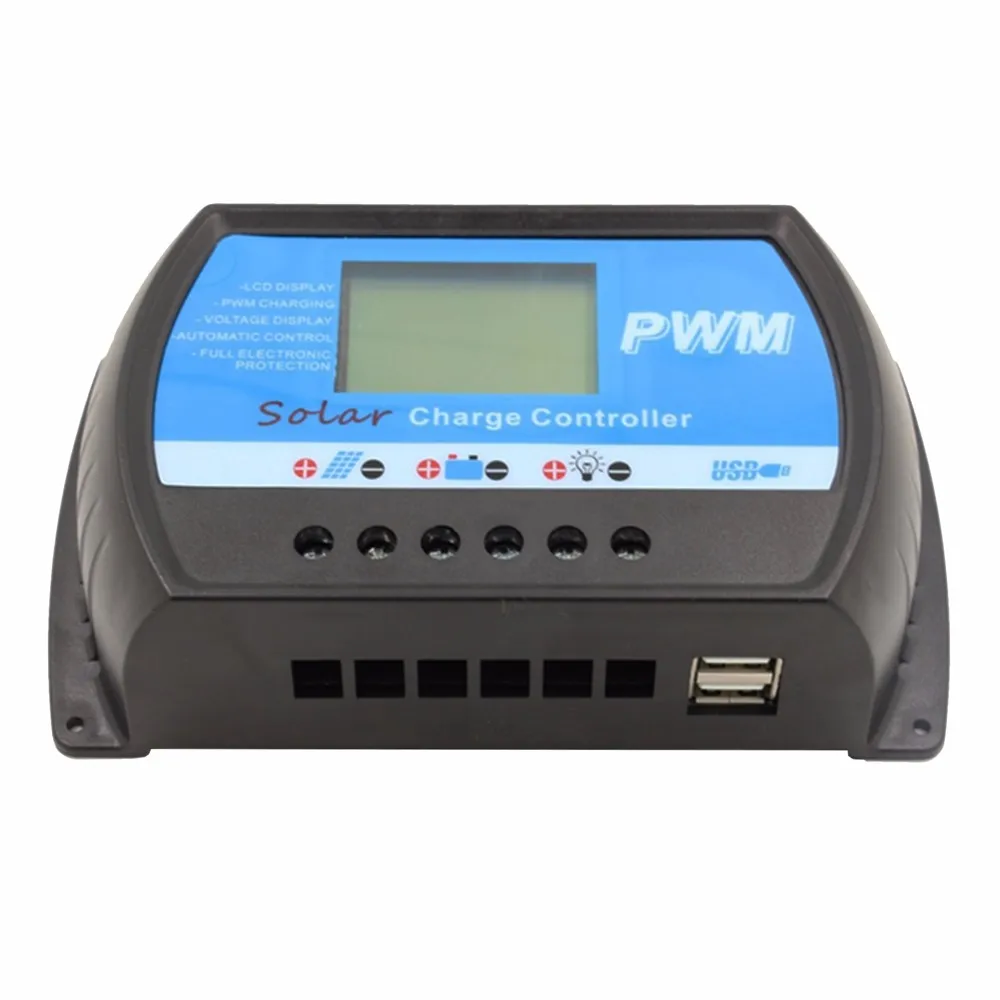

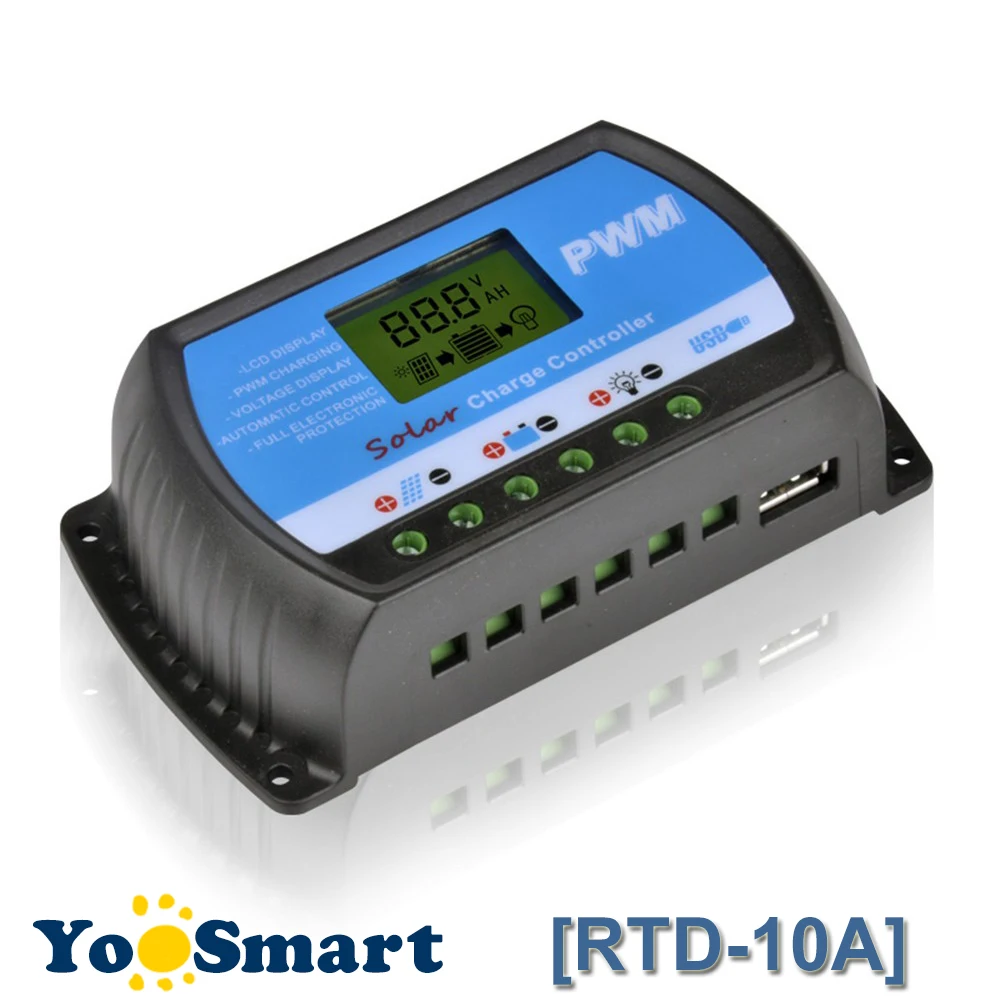

Новое поступление 10А Контроллер солнечного заряда 12В 24В ЖК-дисплей USB 5В солнечная панель регулятор заряда RTD-10A Y-Solar
Инструкции по безопасности
1. Убедитесь, что ваш аккумулятор имеет достаточное напряжение для контроллера, чтобы распознать тип батареи перед первой установкой.
2. Кабель аккумулятора должен быть максимально коротким, чтобы минимизировать потери.
3. Регулятор подходит только для свинцово-кислотных батарей: открытый, AGM, гель
Он не подходит для никель-металлогидрида, ионов лития или других батарей.
4. Регулятор заряда подходит только для регулирования солнечных модулей. Никогда не подключайте другой источник зарядки к регулятору заряда.
Особенности продукта
1. Встроенный промышленный микро-контроллер.
2. Большой ЖК-дисплей, все регулируемые параметры.
3. Полностью 4-ступенчатое управление зарядкой PWM.
4. Встроенная защита от короткого замыкания, защита от открытого замыкания, защита от обратного хода, защита от перегрузки.
5. Двойная защита от обратного тока mosfet, низкое производство тепла.
Подключение к системе
1. Подключите аккумулятор к регулятору заряда-плюс и минус.
2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.
3. Подключите потребителя к регулятору заряда-плюс и минус.
Обратный заказ применяется при деустановке!
Неправильный порядок последовательности может повредить контроллер!
Тревожная съемка
Ситуация
Возможная причина
Раствор
Значок зарядки не включается в солнечное время
Солнечная панель открылась или повернута
Повторное подключение
Значок загрузки выключен
Неправильная Настройка режима
Установите снова
Низкий уровень заряда батареи
Перезарядка
Медленный мигающий значок нагрузки
Перегрузка
Уменьшите нагрузку ватт
Медленный мигающий значок нагрузки
Защита от короткого замыкания
Автоматическое повторное подключение
Выключение питания
Слишком низкий/Обратный аккумулятор
Проверка аккумулятора/подключения
Технические параметры
Модель
RTD1210
RTD1220
RTD1230
RTD4810
RLD4820
Напряжение батареи
12В/24В авто
48 В
Зарядный ток
10A
20А
30A
10A
20А
Ток разряда
10A
20А
30A
10A
20А
Максимальный Солнечный вход
<50 в
<80 в
Понижающий заряд
14,5 в
Поплавковый заряд
13,7 в
Разрядная остановка
10,7 В
Повторное подключение разряда
12,6 В
Выход USB
5В/0,8а
Самостоятельное использование
<10 мА
Режим управления
ШИМ
Рабочая температура
-35 ~ + 60°C
Размер/вес
150*78*35 мм/150 г
* Все напряжение красного цвета X2, X4 при использовании системы 24 В/48 В.
* Характеристики продукта могут быть изменены без предварительного уведомления.
