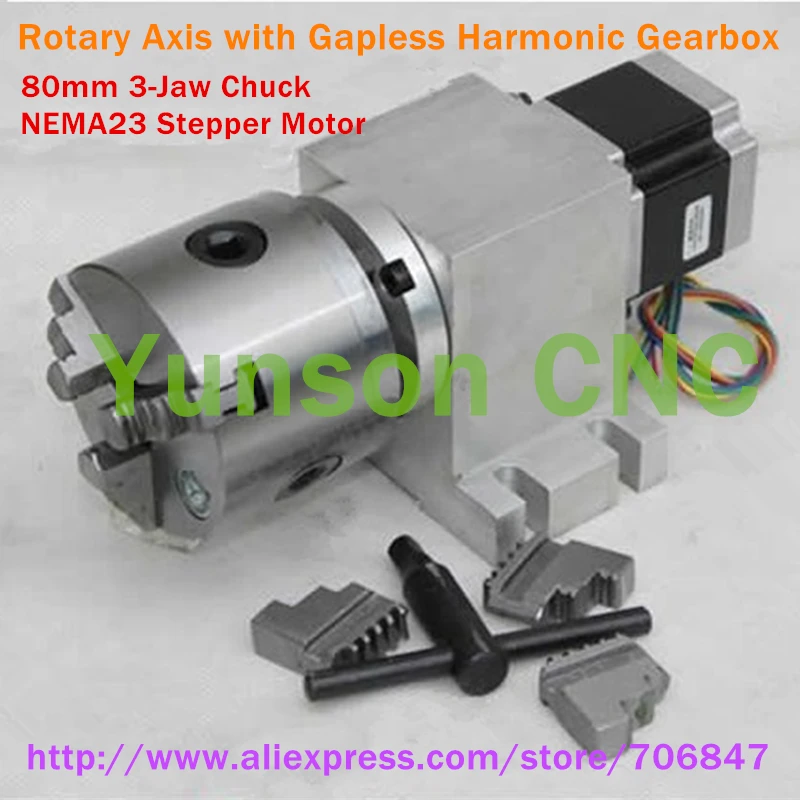

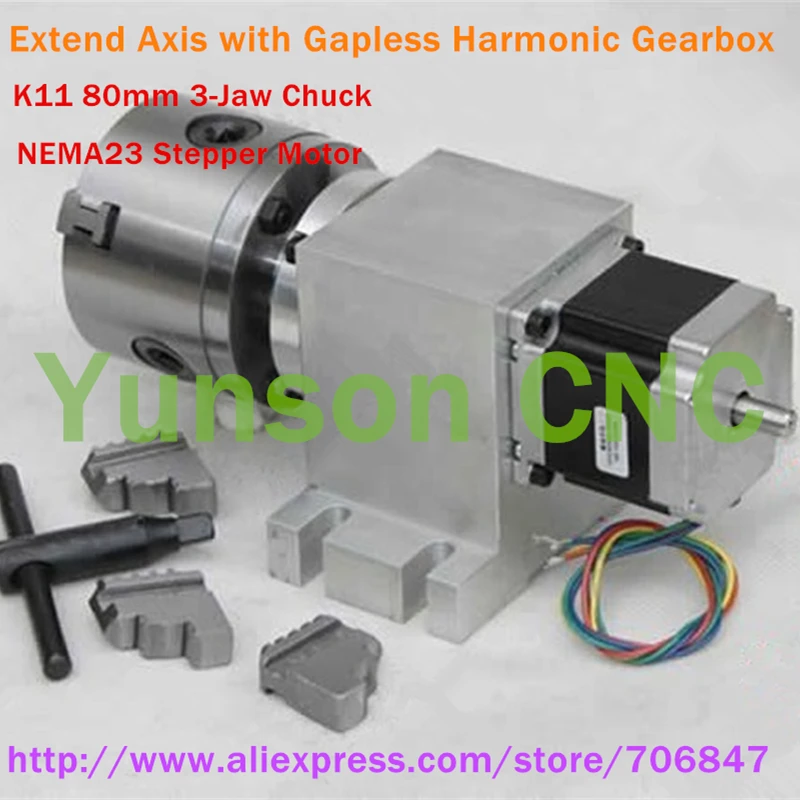

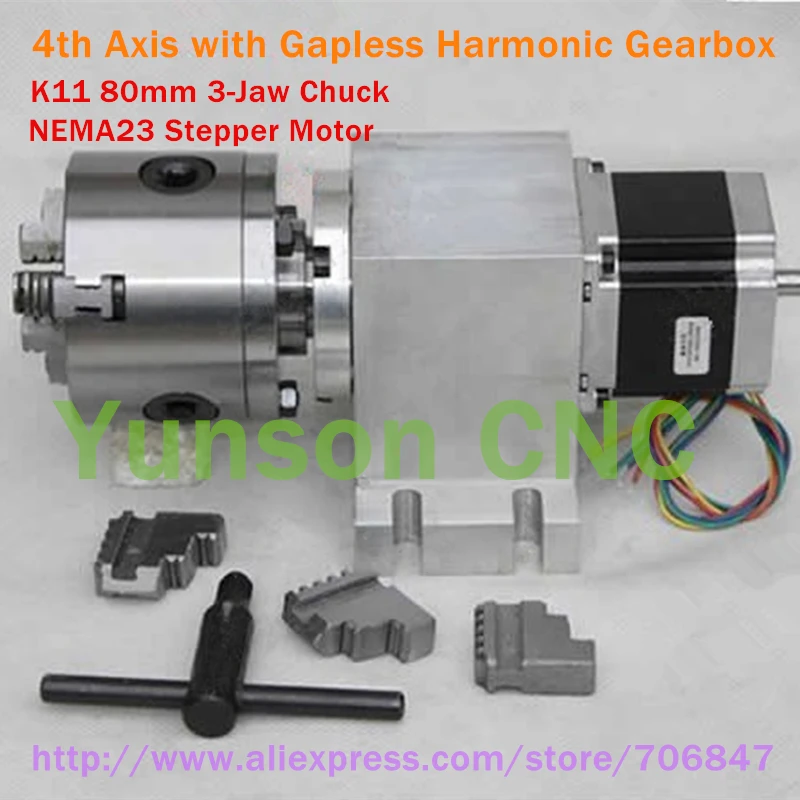

4-я ось вращения из K11 80 мм 3-кулачковый Зажимной патрон и 50:1 соотношение бесступенчатая гармоническая коробка передач и шаговый двигатель NEMA23
Характеристики
Размер: 220*110*105 мм
Вес: 5 кг
1> патрон:
K11 80 мм Диаметр 3-кулачковый центрирующий патрон
Высота центра: 65 мм
Общая высота: 105 мм
2> деталь коробки передач (б/у, не новая)
Угол: 0,036 градусов/шаг
Диаметр выходного вала: 25 мм
Коэффициент уменьшения:50:1 (Модель 100:1 временно приостанавливается)
3> шаговый двигатель S
Шаговый двигатель: 4-проводной двигатель NEMA23 3A
Аксессуары:1 Набор с защитой от когтей (3 шт.) и гаечным ключом (как показано на рисунке)
Всем, кому нужна новая коробка передач, пожалуйста, свяжитесь с нами, и мы предоставим вам расценки (более 1000 долларов США).

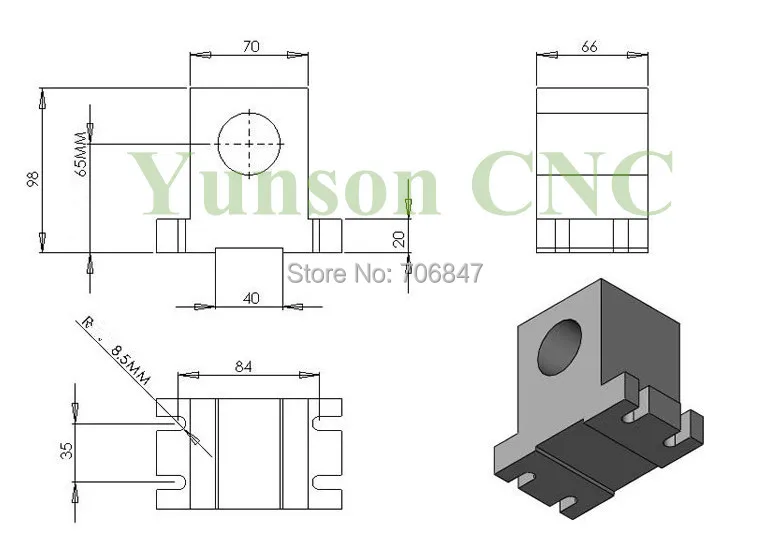

Размер нижнего основания
Как установить эквивалентное значение pluse в Mach3?
Для 1 градуса требуемое значение должно быть рассчитано таким образом:
(Количество шагов шагового двигателя * Количество микрошагов драйвера двигателя * коэффициент уменьшения)/360 градусов.
I,e: шаговый двигатель NEMA23 имеет 0,036 градусов, драйвер двигателя-16 микрошагов, а соотношение уменьшения-50:1, поэтому требуемое значение должно быть:(10000*16*50)/360 = 8000000/360 = 22222,22
