Последнее обновление: 02.04.2022
1. Фармацевтическая промышленность
2. Пищевая промышленность
3. Научно-исследовательские учреждения химической промышленности
4. Электромеханическая промышленность табачная промышленность
5. Сельское и лесное хозяйство
6. Стеклянная промышленность для производства напитков
7. Промышленность аналитических инструментов
2. Расходомер
При включении счетчик автоматически вводит интерфейс для измерения. В это время Счетчик находится в пользовательском режиме. Интерфейс дисплея
Следующим образом:
. Отображение температуры, показывает температуру окружающей среды в градусах Цельсия;
B. Отображается адрес инструмента, дисплей-протокол связи и адрес текущего инструмента.
Когда цифровой дисплей времени, показывающий, что в режиме многопроцессорной связи отображается номер
Адрес.
Когда нет дисплея в автономном режиме, нет адреса инструмента;
C. Мощность аккумулятора, счетчик показывает остаточную емкость аккумулятора.
D. Общая сумма, показывающая газ, проходящий через совокупный итог,
Е. Поток, дисплей в настоящее время мгновенный поток газа, единица L / m в (литров на
Мин).
3. Кабельная связь
Измеритель связи для R S 48 5,
Поддерживает стандартный протокол связи Mod Bus
Определения ПИН-кода Pin Name Pin
Красный: входной источник питания VCC положительный (+)
Зеленый: RS485A RS485 цифровой сигнал A
Коричневый: RS485B RS485 цифровой сигнал B
Синий: N.C пустой
Черный: GND Входная мощность минус (-)
Спецификация:
Диапазон потока
0-100 л/мин (SLPM);
Коэффициент поворота
30:1
Точность
± (2,0 + 0.5FS)%
Повторяемость
0.2%
Время ответа
≤ 2 сек

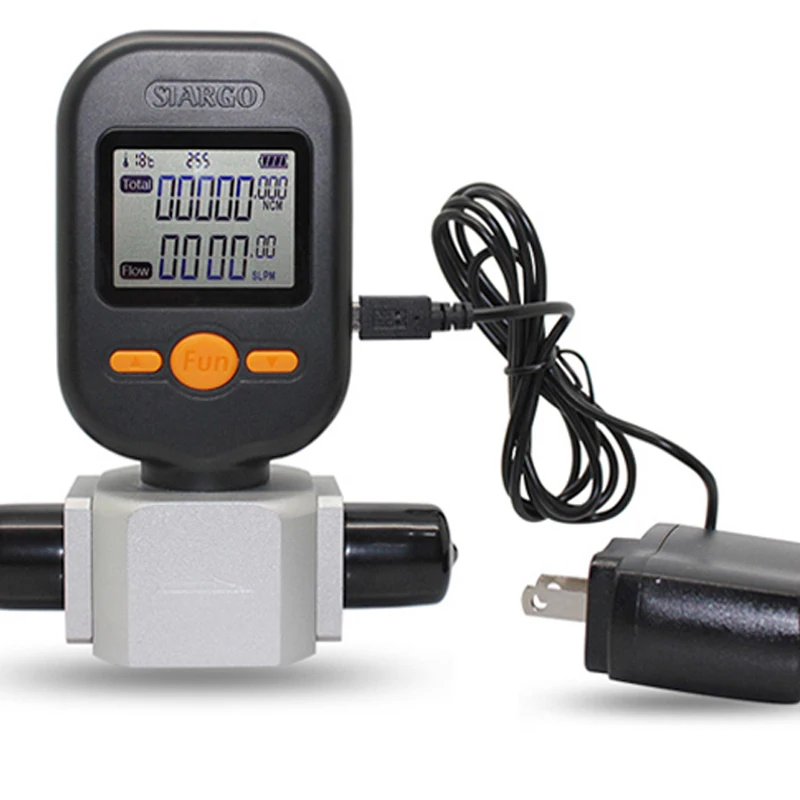

Источник питания
4 AA батареи (LR6)5-10Vdc (с адаптером 220Vac
Выход
RS 485 (опционально)
Дисплей
ЖК-дисплей
Витрины
Мгновенный расход: SLPM(l/min); Накопление потока: NCM(m3)
Мгновенный расход
0,01 spdm
Накопление потока
0,001 см
Непрерывное рабочее время
<60 дней (с батареями)
Макс. Давление
≤ 0,8мпа
Рабочая температура
-10 ~ + 55 C
Температура хранения
-20 ~ + 65 C
Влажность
<95% относительной влажности (без обледенения или конденсации)

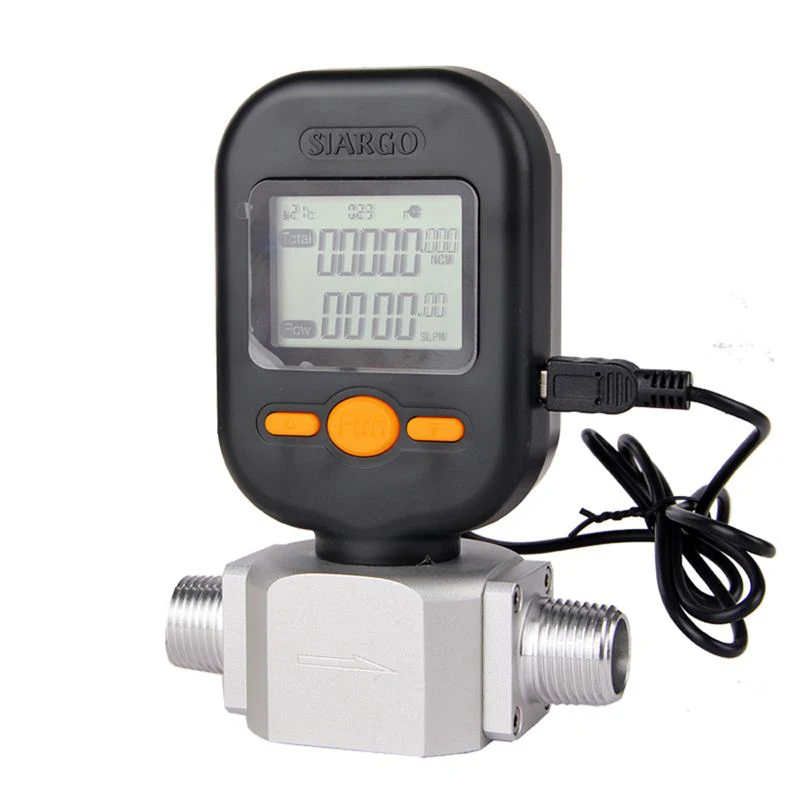

Пользовательский интерфейс
Мини USB
Калибровка
Air @ 20 C,101.325kPa

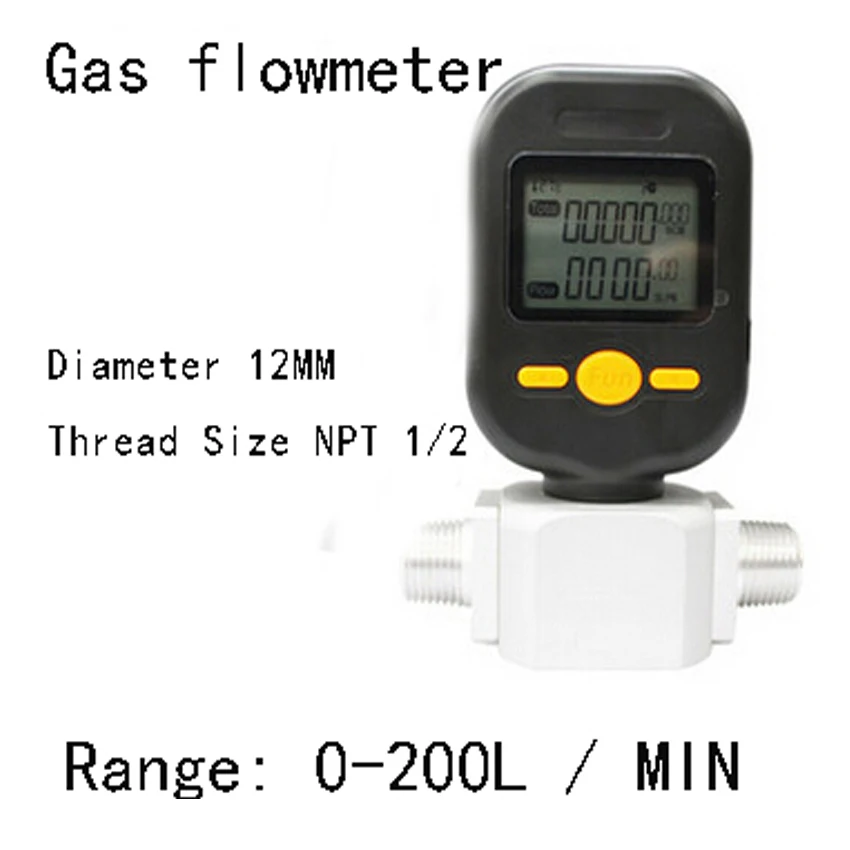

DN
12 мм
Питание
4 батарейки АА (не входят в комплект)
Механическое соединение
NPT 1/2
Вес
350 г
Технические параметры:
Параметры производительности
MF5706
MF5712
Диапазон 0 ~ 10 л/мин
0-25 л/мин
0 ~ 200 л/мин
Точность ± (2,5 + 0.5FS)%
Повторяемость 0.5%
Время отклика ≤ 2 сек
Режим питания 4 батарейки AA или внешний адаптер питания
Потребляемая мощность ≤ 10 мВт
Выходной режим RS485 (опционально)
Режим ЖК-дисплея
Мгновенный поток дисплея: SLPM (L/min); Кумулятивный поток: NCM (m3)
Разрешение дисплея 0,01 0,1 л/мин
Клавиатура с тремя клавишами
Описание функции Настройка пароля; Общая сумма настройки и очистки; Функция сигнализации
Рабочее давление ≤ 0,8 МПа
Рабочая температура-10 ~ + 55 ℃
Потеря давления ≤ 600 ≤ 2000 Па
Время работы (аккумулятор)> 60 дней
Стандартный калибровочный газовый азот, 20 °C, 101.325kPa
Диаметр трубы 6 мм 12 мм
Механический интерфейс NPT 1/4 NPT 1/2
Вес около 350 г
MF5706-N-10-B-A расходомер воздуха
MF5706-N-10-B-N расходомер азота
MF5706-N-10-B-O расходомер кислорода
MF5706-N-10-B-R расходомер аргона
MF5706-N-10-B-C расходомер углекислого газа
MF5706-N-25-B-A расходомер воздуха
MF5706-N-25-B-N расходомер азота
MF5706-N-25-B-O расходомер кислорода
MF5706-N-25-B-R расходомер аргона
MF5706-N-25-B-C расходомер углекислого газа
MF5712-N-200-B-A расходомер воздуха
MF5712-N-200-B-N расходомер азота
MF5712-N-200-B-O расходомер кислорода
MF5712-N-200-B-R расходомер аргона
MF5712-N-200-B-C расходомер углекислого газа
MF5712-N-200-B-N расходомер азота
MF5712-N-200-B-O расходомер кислорода
MF5712-N-200-B-R расходомер аргона
MF5712-N-200-B-C расходомер углекислого газа
