ЖК-модуль TFT LCD 3,5 дюймов промышленный сенсорный экран с интерфейсом RS232 RS485 TTL USB

Технические параметры

Физический параметр

Размеры

3,5 дюймов

Разрешение

320 × rgb× 240

Расстояние между пикселями

73um × 219um

Цвет

262144Цвета (18 бит)

Область просмотра

70,08 (в) × 52,56 (В)

Размер дисплея

71,9 мм × 53,8 мм

Общий размер

93 мм × 70,1 мм × 14,9 мм(T)

(СтандартТип)

93 мм × 70,1 мм ×23,8 мм (T)

(СПорт Ethernet)

Вес нетто

100 г (T)

Дисплей

ПодсветкаТип

Светодиодный

Яркость

300 кд/м2

(Яркость может бытьРегулируется на 100 уровней)

Контрастность

400:1

ПодсветкаЖизнь

30000 часов

ПросмотрУгол обзора

60 °/60 °/50 °/55 °(L/R/U/D)

Панель TFT

Промышленная панель класса А

Сенсорный экран

4 провода сопротивление касания/емкостный сенсорный/Без сенсорного экрана

ЭкранРежим:

Цифровой

Процессор

Процессор

Кортекс а8

Частота обновления

1 г Гц

Максимальная частота кадров

60 кадров в секунду

Память

Флэш-память

Стандартный 256 Мб, расширение 1 ГБ или 2 Гб

ПамятьКоличество для изображения

СогласноС возможностью изображения, предлагаем "PNG, BMP, JPG, SVG, GIF"Формат.

Интерфейс

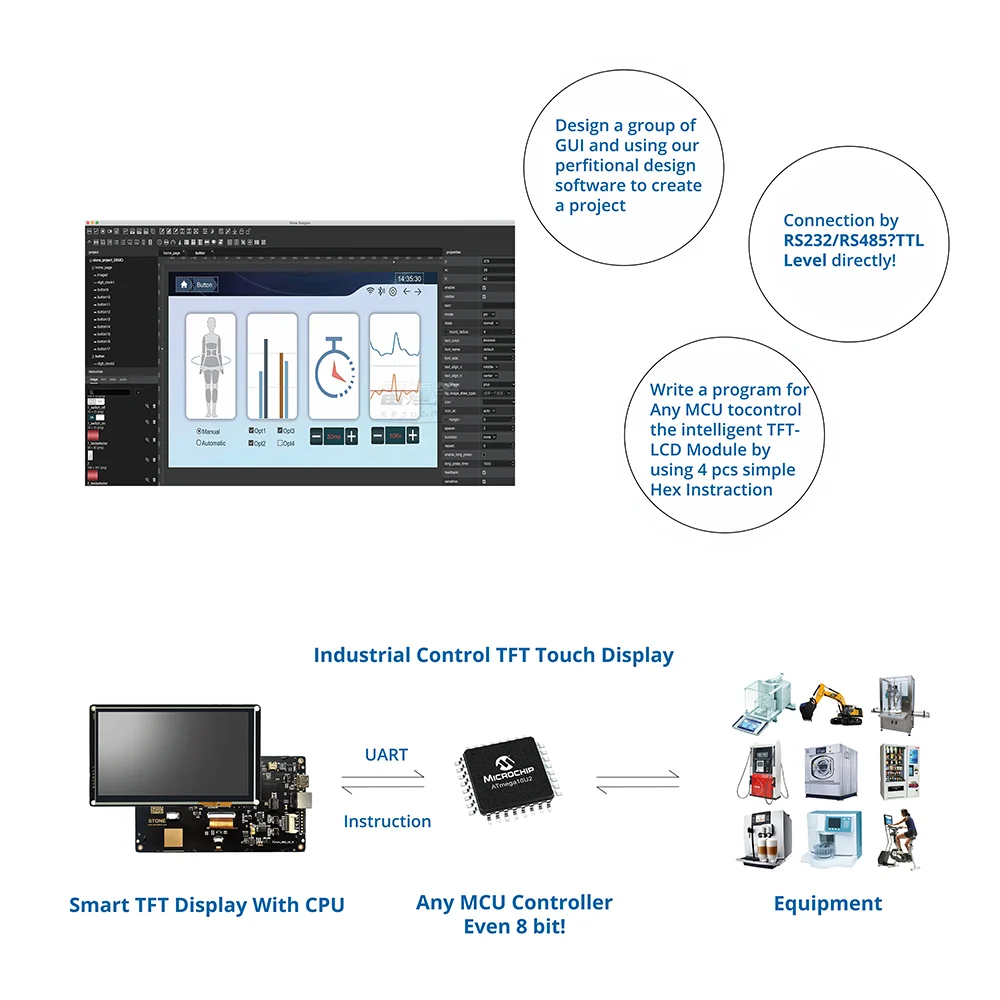

Серийный интерфейс

RS232 / RS422 / RS485 / TTL уровень

Интерфейс Ethernet

10 м/100 м (опционально)

Беспроводной интерфейс

Wi-Fi / Bluetooth (опционально)

Загрузка файла проекта

Порт USB2.0 или U диск для хранения

МощностьПоставка

Номинальное напряжение

+ 12 В постоянного тока или + 5 В постоянного тока

Допустимый диапазон напряжения

+ 7 В постоянного тока...+ 28 В постоянного тока или + 5 В постоянного тока

Макс. Допустимые переходные процессы

+ 28 в

Время между двумя переходными режимами

Минимум 50 сек

Внутренний предохранитель

2а Самовосстанавливающийся Предохранитель

Энергопотребление

0,8W

Электрические характеристики

Параметр

Состояние

Мин

Тип

Макс.

ПоставкаТок

Вин = 12 В

(Макс.Яркость)

120 мА

Вин = 12 В

(ЗакрытьЯркость)

60 мА

БодСтавка

115200Bps

Сигнал

Технические параметры

Условия окружающей среды

Макс. Допустимая температура окружающей среды

Управление

Хранение

-30℃ ~+ 80℃

-30℃ ~+ 80℃

Относительная влажность

Управление

Хранение

55℃, 85%

60℃, 90%

Ударная загрузка

Управление

Хранение

15g/11 msec

25 г/6 мс

Вибрация

Управление

Хранение

0,035 мм (10 - 58Гц)/ 1 г (58 - 500 Гц)

3,5 мм (5 - 8,5Гц)/ 1g (8,5-500 Гц)

Барометрическое давление

Управление

Хранение

706 до 1030 hPa

От 581 до 1030 hPa

Помехи

СтатическийРазряд

(КонтактРазряд/Воздушный разряд)

EN61000-4-2

6 кВ/8 кВ

RFОблучение

EN 61000-4-3

10V/m, 80% AM

1КГц

ПульсМодуляция

ENV 50204

900МГц±5 МГц

10V/meff., 50% ED, 200 Гц

RF проводимость

EN 61000-4-6

150 кГц-80 МГц

10 в, 80% AM, 1 кГц

ВзрывПомехи

Линии поставки

Технологические линии передачи данных

Сигнальные линии

EN 61000-4-4

2КВ

2КВ

1КВ

Радиопомехи

Уровень радиопомехСоответствие

EN 55011

Класс А

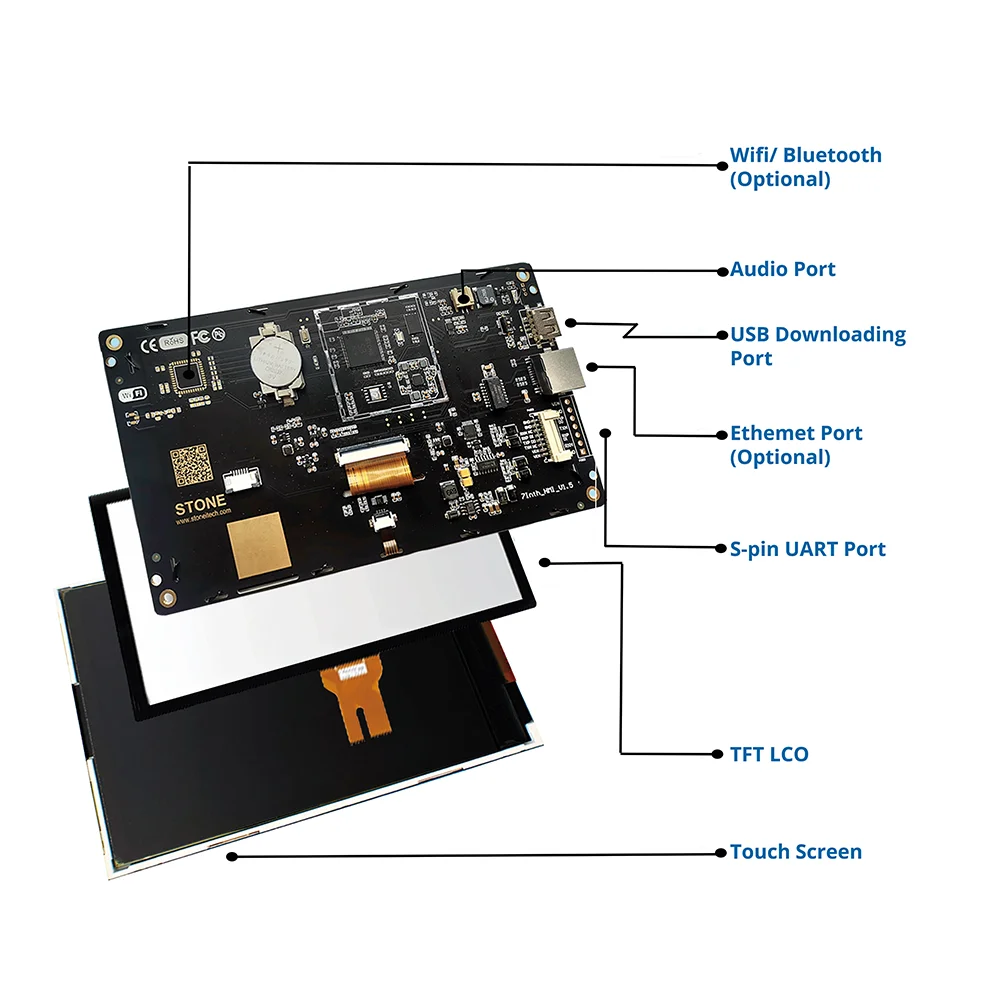

Поддерживающее устройство

Порт UART

Поддержка

RS232 / RS422 / RS485 / TTL

Сетевой порт

Поддержка

Порт Ethernet/Wi-Fi / Bluetooth

Флэш-память

Поддержка

Стандартный 256 Мб, расширение 1 ГБ или 2 Гб

Зуммер

Поддержка

RTC

Поддержка

USBПорт

Поддержка

Онлайн загрузка по USB кабелю

Интерфейс диска для хранения U

Поддержка.

Загрузка или копирование пользовательских данных в автономном режиме

Сенсорный экран

4 сопротивление провода/емкостный

Векторный шрифт

Стандартный формат TTF


Поддержка формата PNG/JPG/BMP/SVG/GIF

АудиоИнтерфейс

ПоддержкаФормат WAV

ВДлина одного аудиофайла не ограничена, теоретически до 4096 аудиоФайлы, мощность динамика 8 Ом 2 Вт или 4 Ом 3 Вт

Набор команд

Унифицированные упрощенные наборы команд
