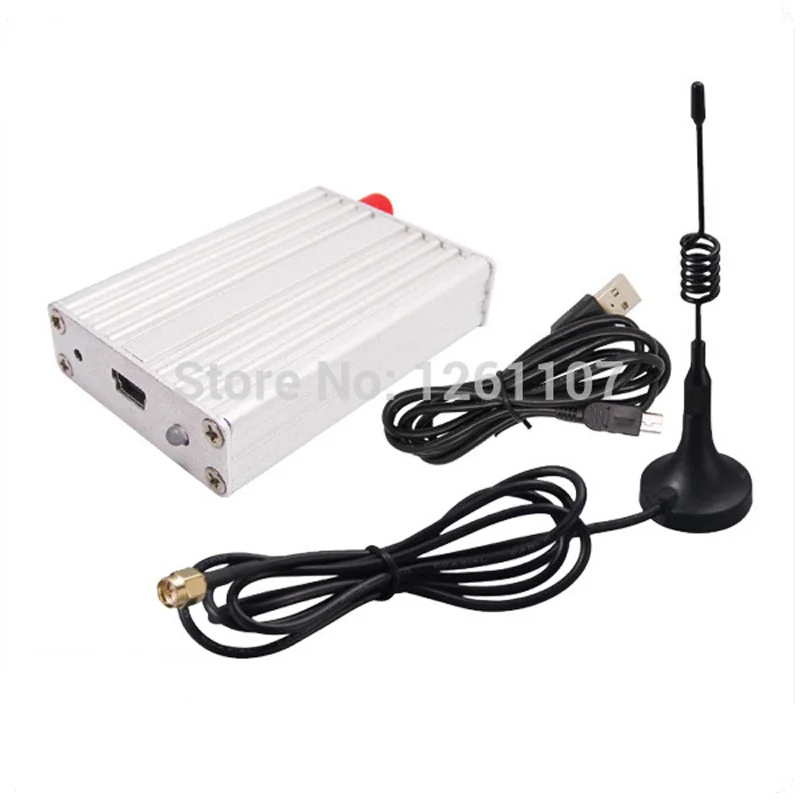

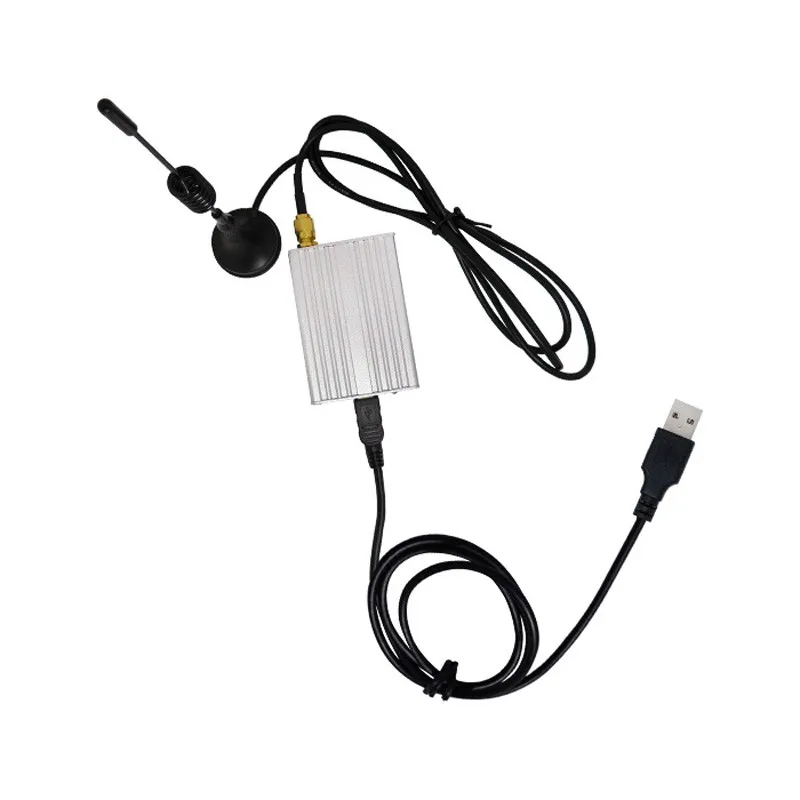

2 шт. SV653 двунаправленный и полудуплексный 433/470 МГц USB беспроводной модуль приемопередатчика 27 дБм 3 км радиочастотный передатчик-приемник с присоской антенной
2 шт * SV653(Пожалуйста, сообщите, какая частота и интерфейс вам нужны)

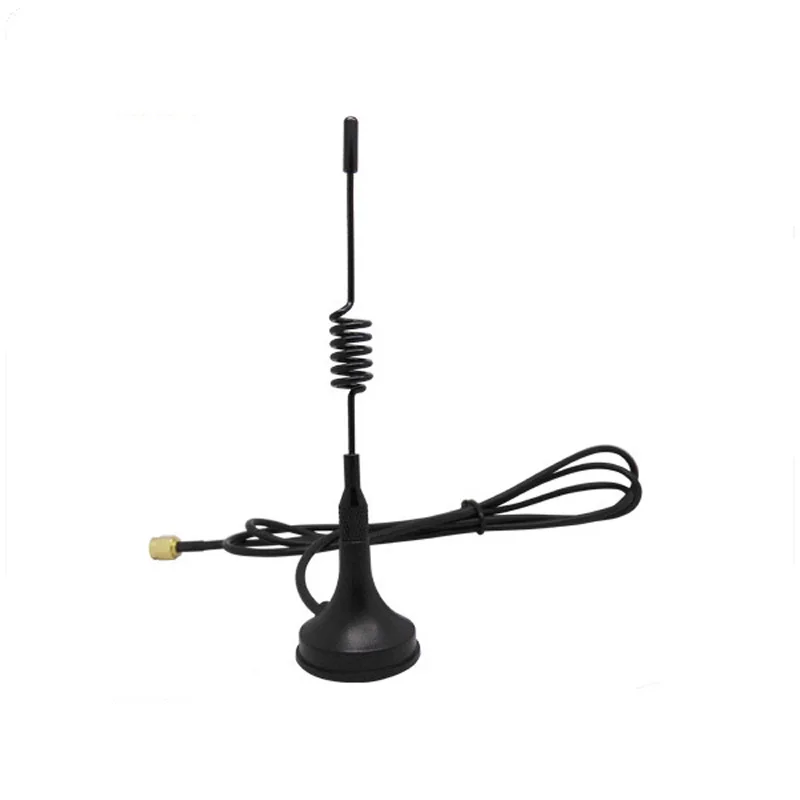

2 шт * присоска антенна(Частота в соответствии с выбранным вами модулем)

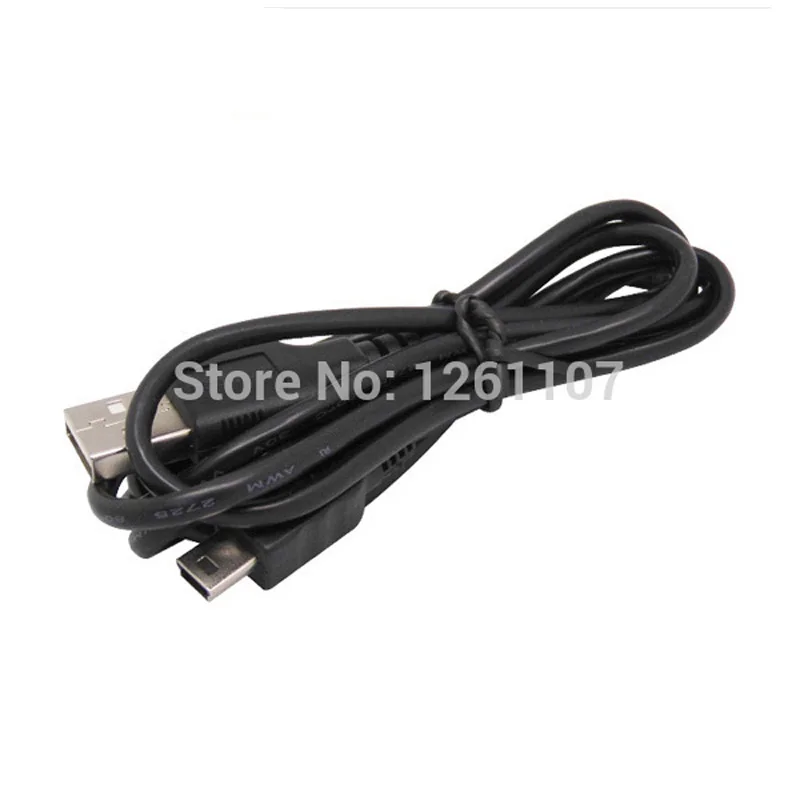

2 шт. * USB-кабель
Информация о заказе
Например:
Если заказчику нужен диапазон 433 МГц с интерфейсом USB, то номер детали освобожденного заказа: SV653-USB-433
Наименование товара
Описание
SV653-USB- 433
433 МГц, интерфейс USB
SV653- USB- 470
470 МГц, интерфейс USB
SV653- USB- 868
868 МГц, интерфейс USB
SV653-USB- 915
915 МГц, интерфейс USB
SV653Это промышленный класс и высокоинтегрированный радиочастотный приемопередатчик с интерфейсом USB, который использует высокопроизводительный Si4432 от Silicon Labs и промышленный микроконтроллер. SV653 обладает хорошей чувствительностью и выходной мощностью 500 мВт для достижения большого радиочастотного диапазона и надежной радиочастотной связи. Чтобы избежать помех, SV653 предоставляет 40 частотных каналов и настраиваемый идентификатор сети. SV653 гибкий, но простой в использовании, он имеет множество параметров, таких как: частота, скорость передачи данных, выходная мощность, идентификатор сети, Идентификатор узла. Пользователи могут настроить параметры через ПК или собственное устройство клиента.
Электронные характеристики
Параметр
Мин.
Тип.
Макс.
Блок
Условия
Условия эксплуатации
Напряжение питания
4,5
5,0
5,5
V
Рабочая температура
-40
25
+ 85
° C
Потребление тока
Ток RX
26
Ма
Ток TX
350
Ма
@ 20 дБм
Параметры RF
Частота
414,92
433,92
453,92
МГц
@ 433 МГц
470,92
470,92
509,92
МГц
@ 470 МГц
849,92
868,92
888,92
МГц
@ 868 МГц
895,92
914,92
934,92
МГц
@ 915 МГц
Скорость передачи данных по воздуху
1,2
9,6
115,2
Kbps
GFSK
Выходная мощность
20
/
+ 27
ДБм
Чувствительность
-121
ДБм
@ 1,2 kbps

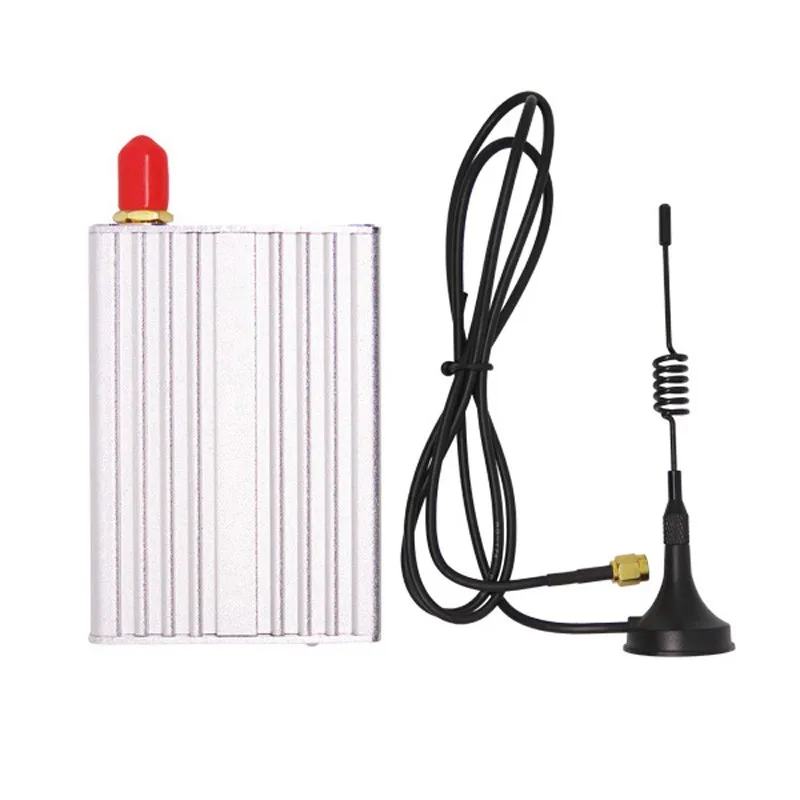

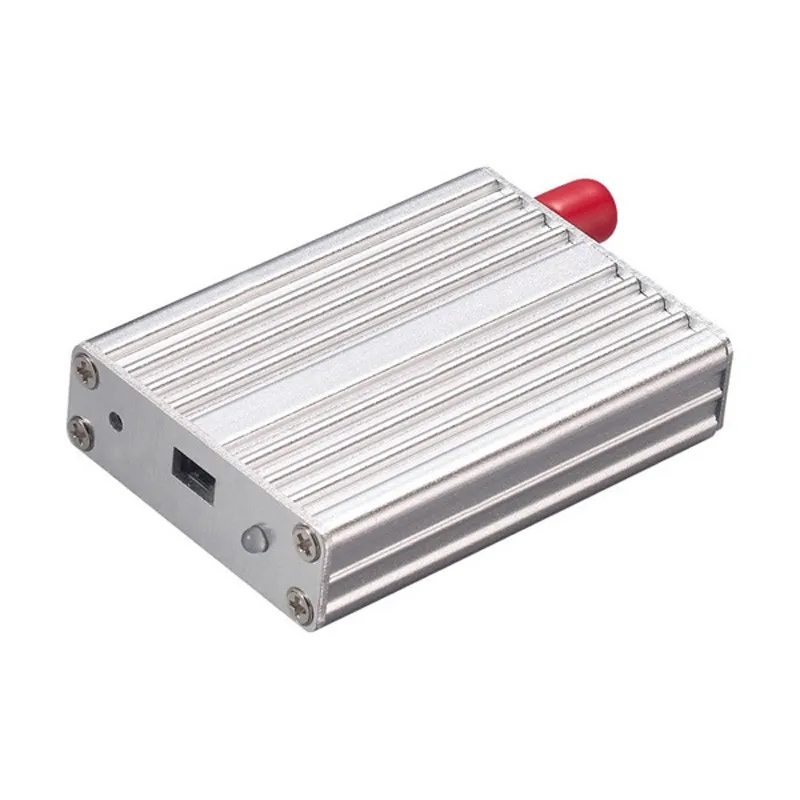

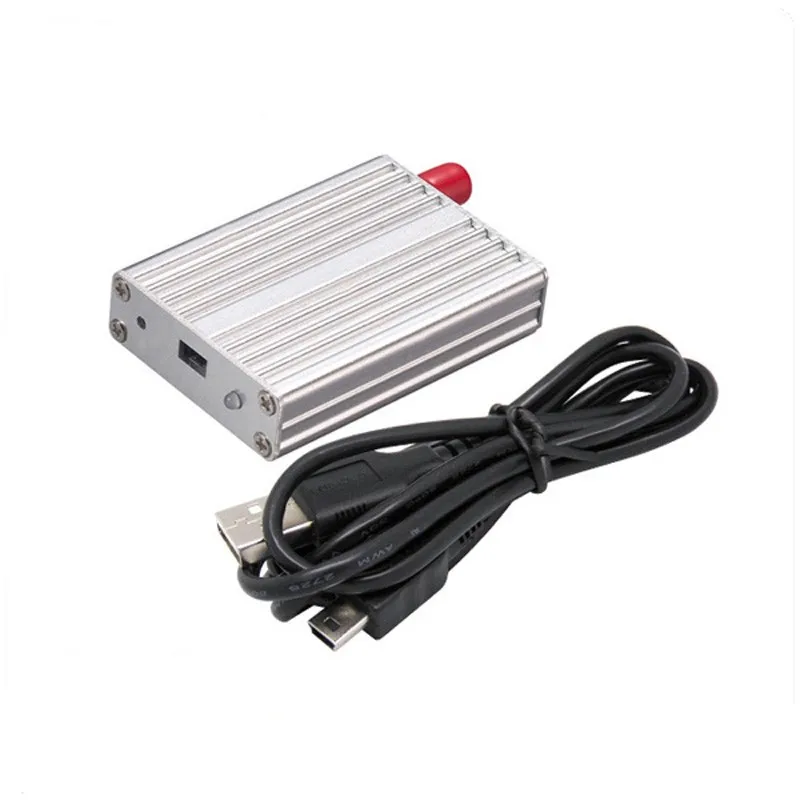

Демонстрация товара







Схема применения

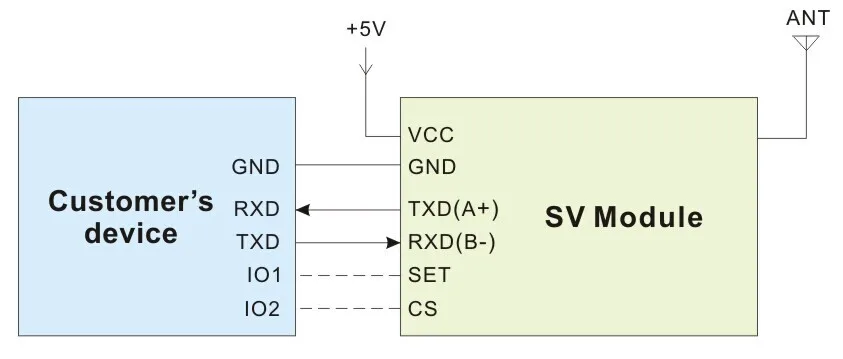

Типичная схема указана ниже
Примечание: заземляющий контакт модуля и устройства должны быть соединены вместе.

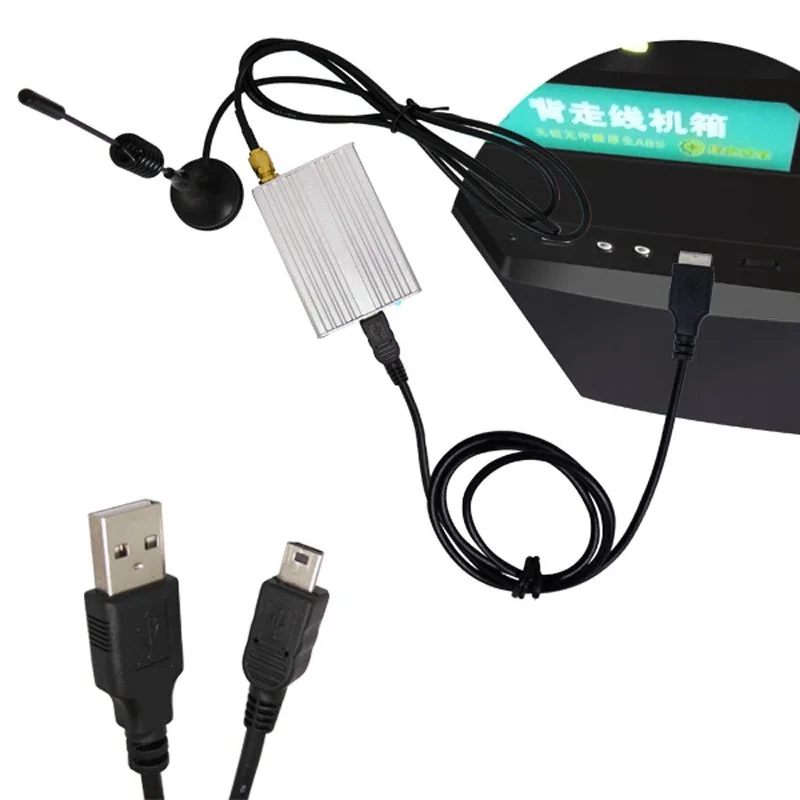

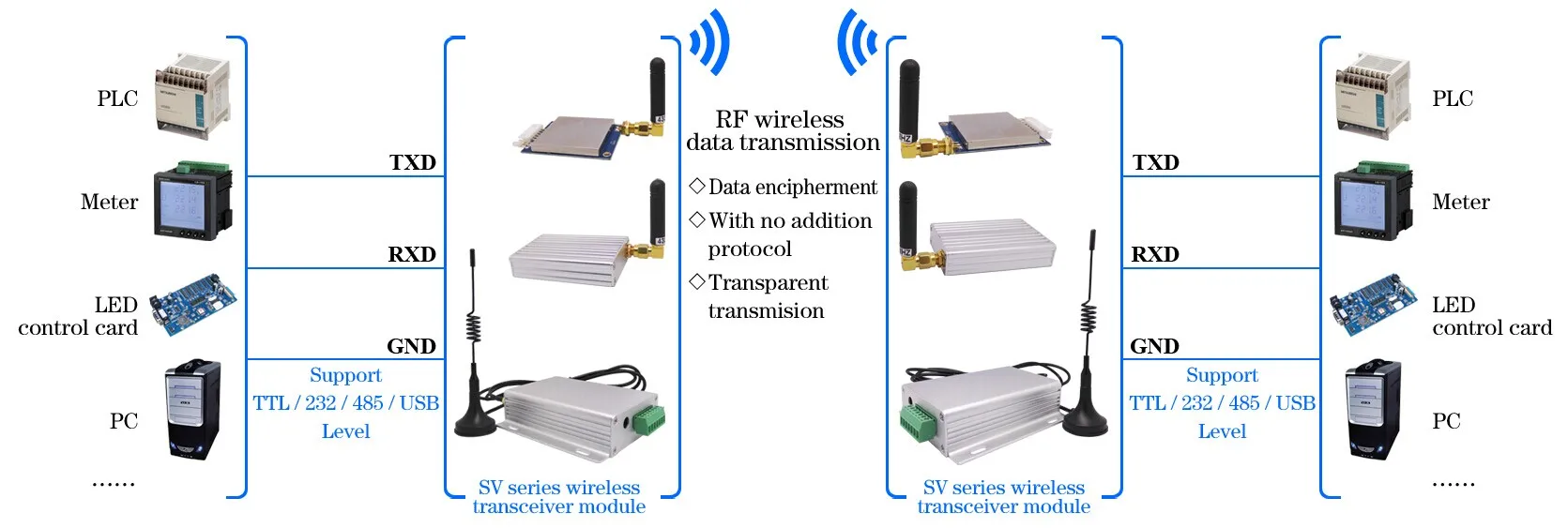

Типичное применение:
![]()
Определение контакта
Аксессуары

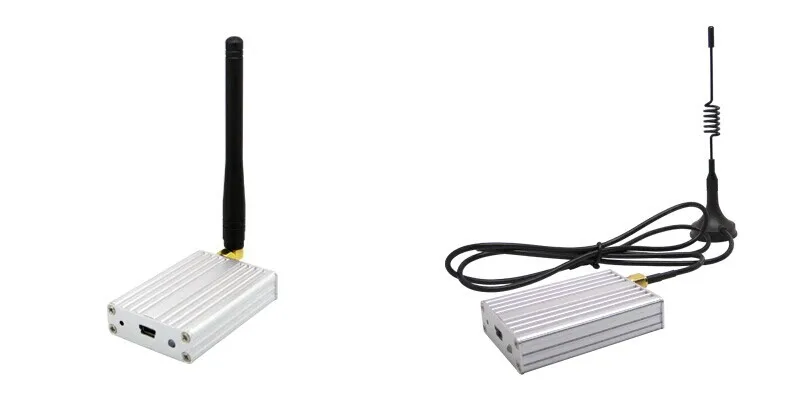

1) Как подключить антенну
Антенна очень важна для радиочастотной связи. У нас есть много видов антенн на выбор клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи.
Советы по антенне:
* Дон& Prime;T близко к земле, металл, магнит, большой ток;
* Если вы используете присоску, потяните провод как можно прямой, основание присоски должно быть приклеено к металлу

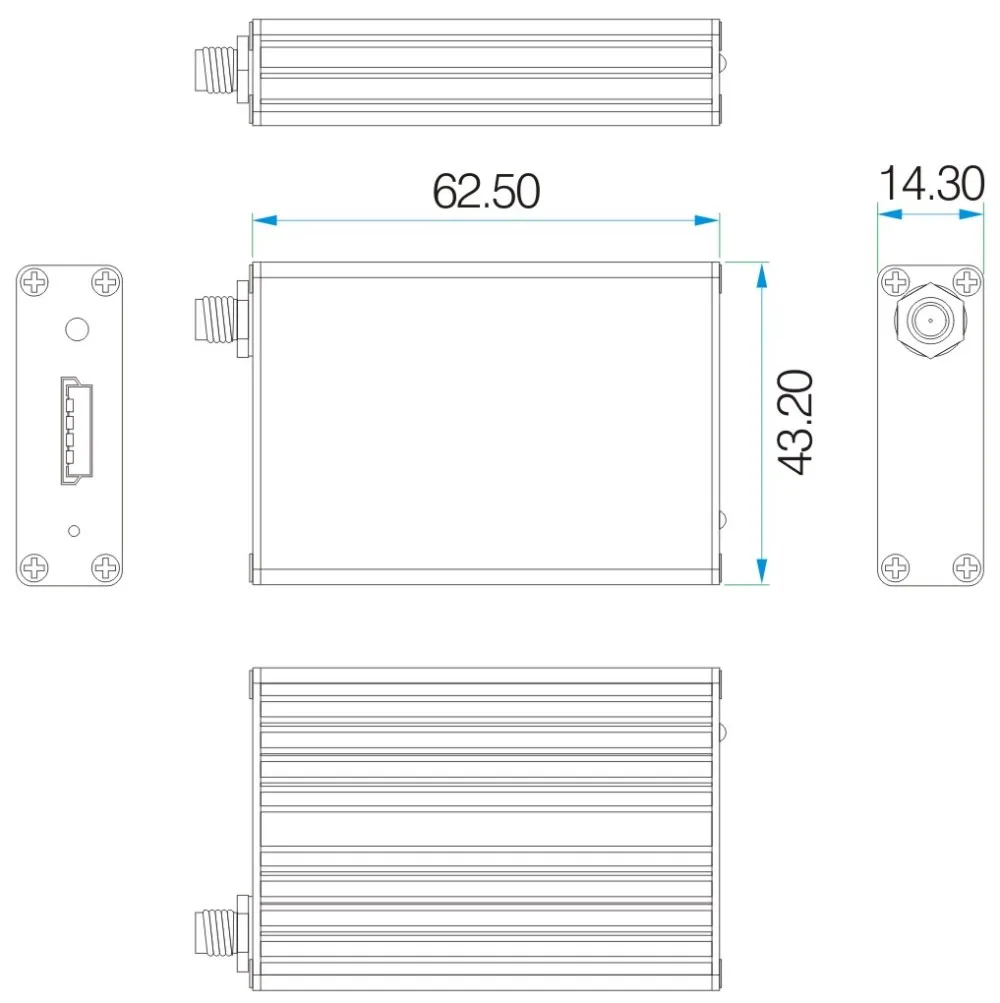

Механические Размеры
Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя предоставлению хороших радиочастотных модулей, модулей рации и интегрированных модулей цифровых датчиков. Кроме того, приветствуются проекты ODM и OEM. С более чем 10-летним опытом дизайна продукции в РФ и датчиках, мы заработали хорошую репутацию среди наших клиентов.
Доставка
1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.
2. Мы не гарантируем срок доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего товара.
3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы исследовать чехол.
4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возвращаем стоимость доставки при отказе от товара.
Мы можем предоставить EMS, DHL, Fedex, TNT China registered Post Air Mail и т. д.
* Вся бесплатная доставка в нашем магазине в основном осуществляется заказной авиапочтой Китая.
* Если вам нужна быстрая доставка, например, DHL, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с отделом продаж, чтобы оценить цену.
С тремя защитой
* Полиэтиленовый пакет для покрытия
* Пузырчатый мешок для защиты
* Наконец, желтая коробка для доставки
1. Мы ценим ваш заказ и делаем все возможное, чтобы обслужить вас.
2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).
3. Возвращаемый товар должен быть в первоначальном состоянии.
4. Мы можем вернуть вам деньги без стоимости доставки.
2. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзывы в. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.
3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.
D) зачем мне использовать антенны?
Антенна важна для связи. Для этого модуля сопротивление матча составляет 50 Ом. У нас есть много видов антенн на выбор клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для получения помощи или найдите антенну на нашем сайте.
E) какой тип USB мостовой платы мне следует использовать?
USB-мост полезен для клиентов, чтобы настроить параметры и просто провести тест связи с ПК.
