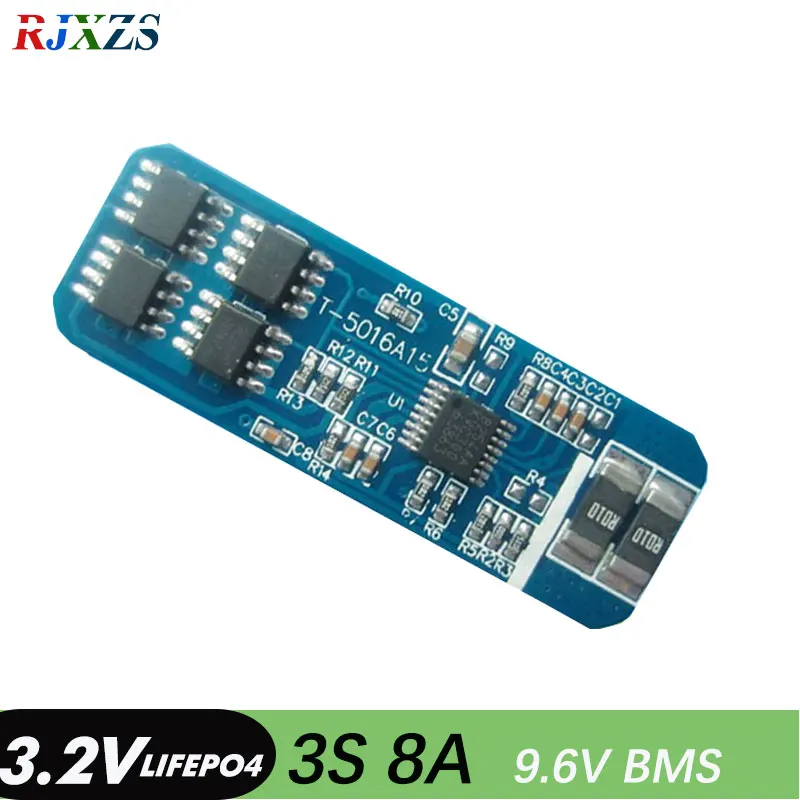

Плата защиты блока аккумуляторов LiFePO4, 3 последовательно 18650, 8 А, 9,6 В

Этот BMS используется Японский Ricoh Lifepo4 аккумуляторная батарея IC

Особенности:

1) Высокая точность распознавания напряжения цепи;

2) терминал зарядное устройство с помощью Высокое напряжение устройства;

3) Встроенный три этапа перегрузки по току обнаружения короткого замыкания (перегрузки по току 1, перегрузки по току 2, нагрузки или короткого замыкания);

4) моп-транзисторов может контролировать заряда и разряда;

5) низкий ток в режиме ожидания потребляемая мощность.

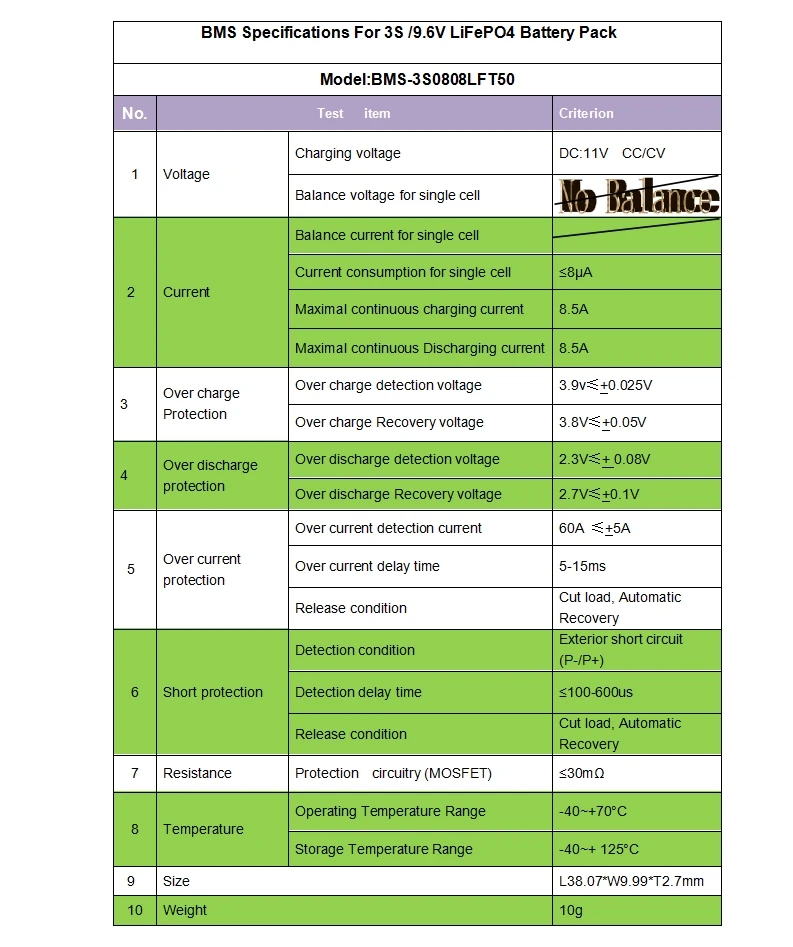

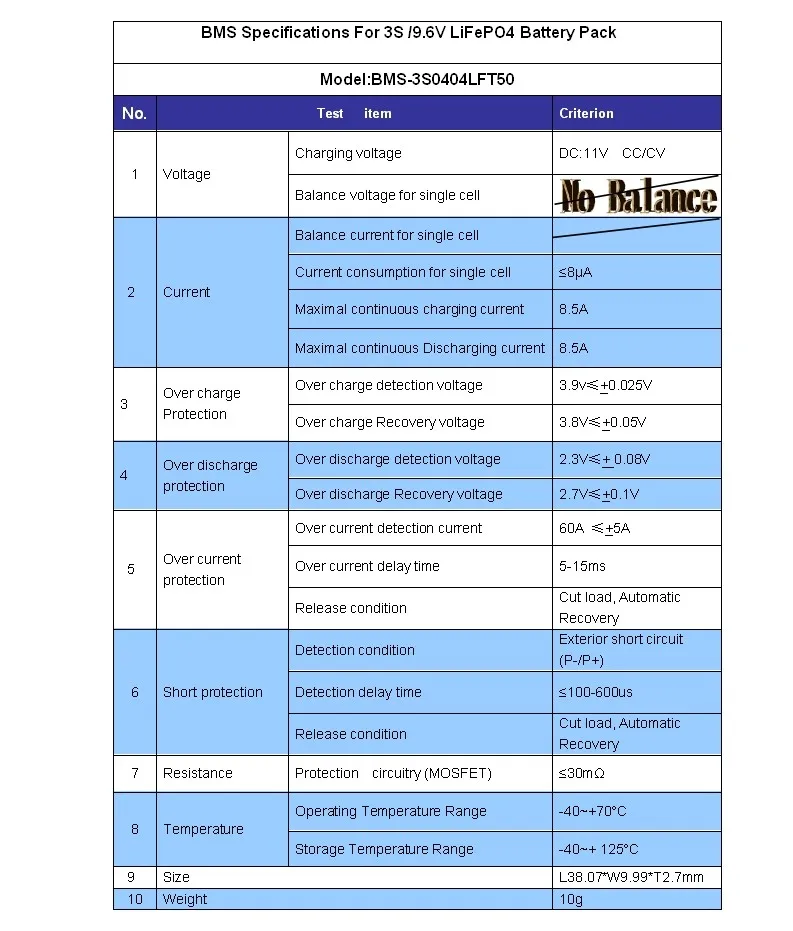

3 S BMS параметры:

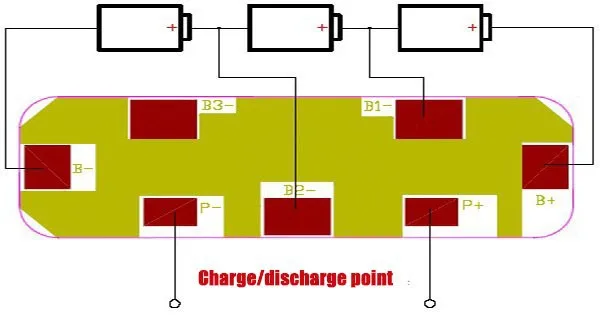

3 S BMS cnnection инструкция:

B + подключенного аккумулятора положительные;

B-подключенного аккумулятора отрицательный;

B1 подключения точки между 1 и 2;

B2 подключения точки между 2 и 3;

B3 без какой-либо связи

P + подключение заряда/разряда положительный

P-соединение заряда/разряда отрицательный

Обратите внимание:

1) Пожалуйста, обратите внимание, что входное и выходное напряжение, И ток нагрузки условия для защиты электропитания доска не превышает Электрические параметры Допустимая мощность Потребляемая мощность;

2) Особое внимание нагрузки ток не может работать Часов между Максимальный непрерывный рабочий ток и перегрузки по току ток защиты;

3) При подключении батареи, это может не разряда. В этом случае, подключите зарядное устройство могут быть восстановлены в нормальное рабочее состояние;

4) Хотя BMS Встроенный электростатической защиты цепи, Но, пожалуйста, не касания руки, когда BMS в рабочем состоянии, Чтобы избежать повреждения от статического электричества защиты.
