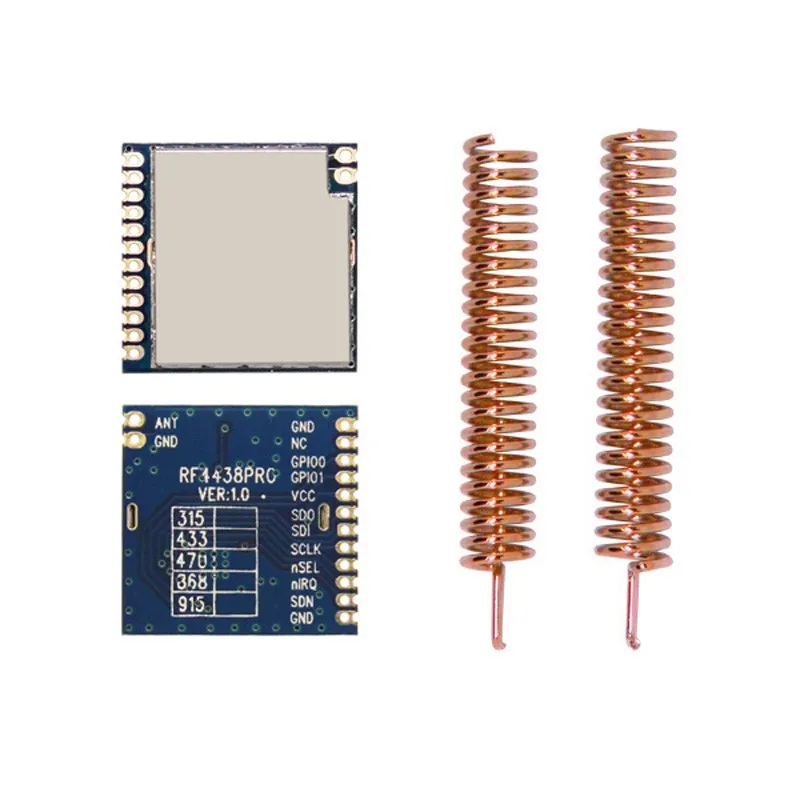

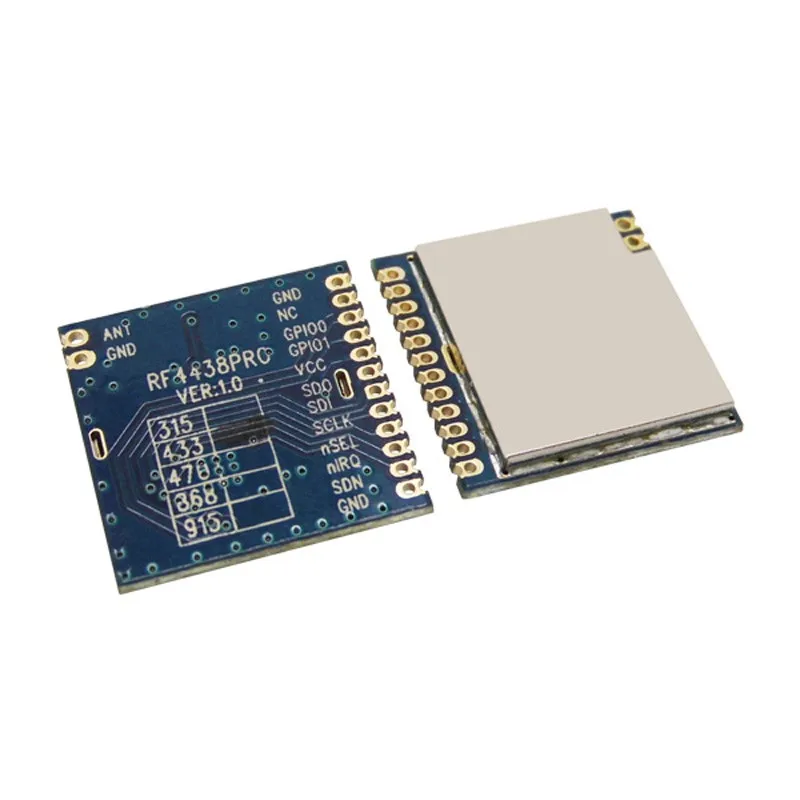

2 шт. 100 мВт 433 МГц RF модуль приемопередатчика RF4438PRO

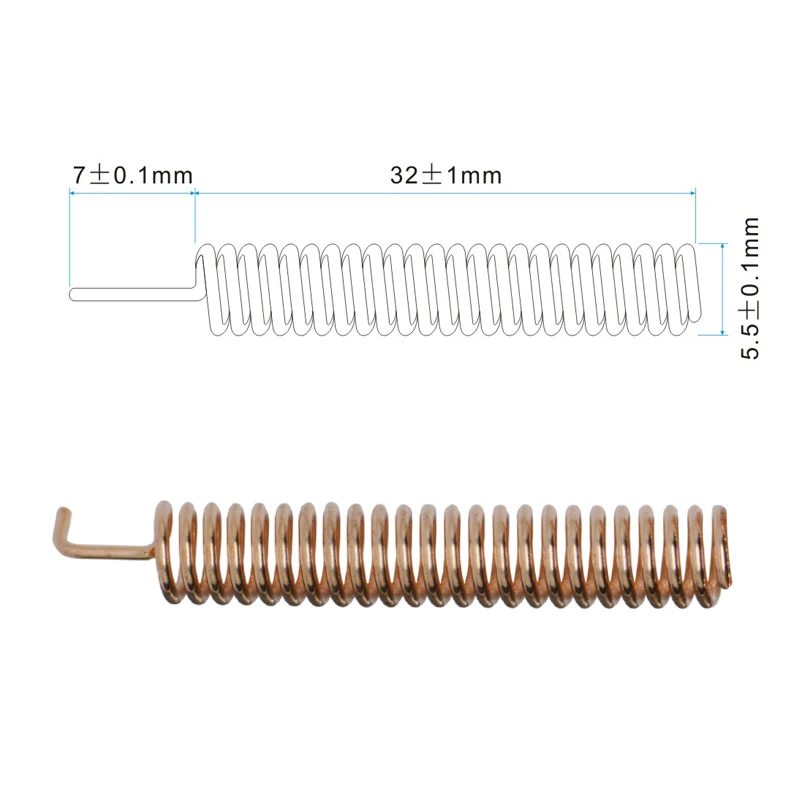

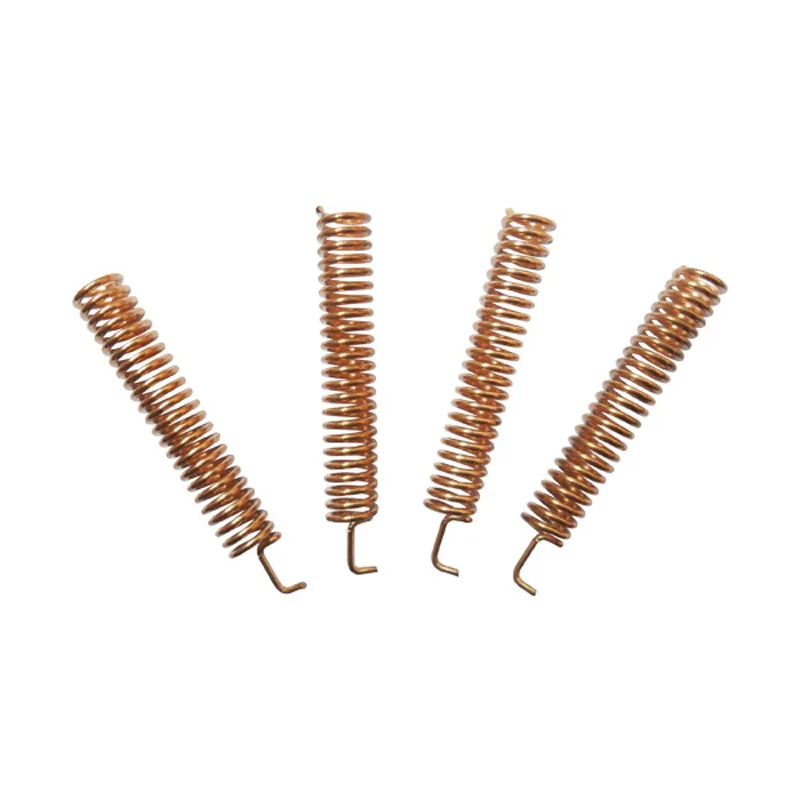

2 шт. медные Пружинные антенны

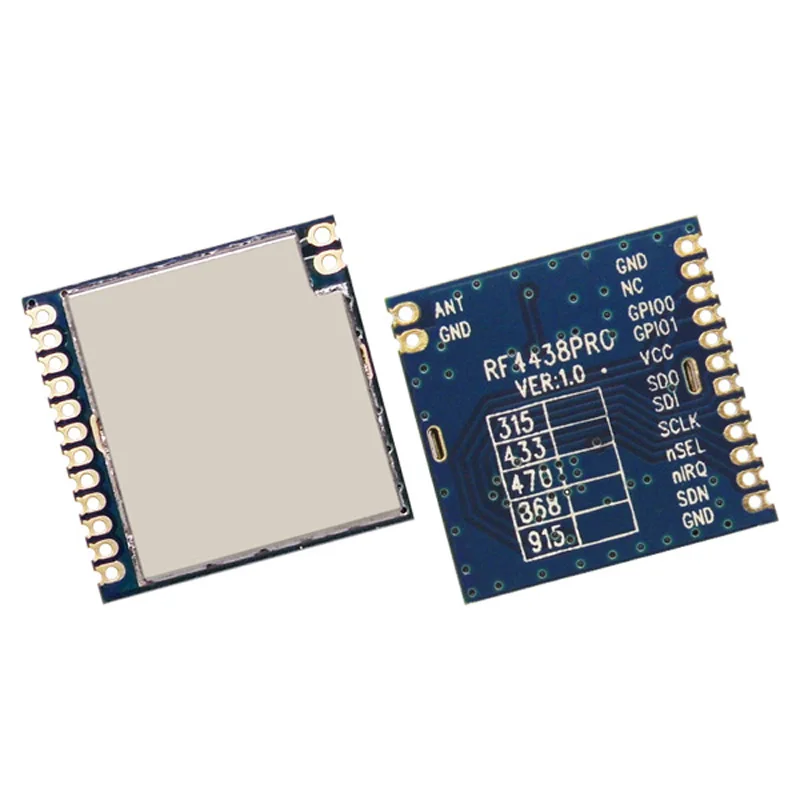

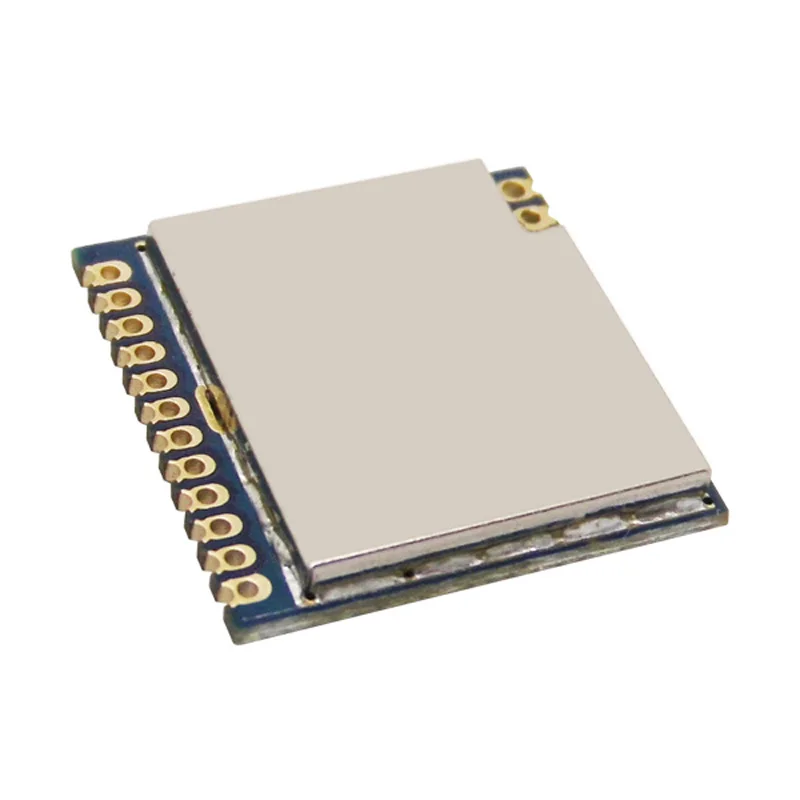

RF4438PROПринимает Silicon Lab EzradioPro2 RF трансивер Si4438, который является высокоинтегрированным беспроводным ISM band чип трансивера. Особенности высокой чувствительности (-124 дБм), + 20 дБм выходная мощность, низкое потребление тока, Кристалл 10 ppm, и хорошая схема соответствия RF делает этот модуль хорошо работает в горячей/холодной среде с надежной связью и дальним расстоянием.
Спецификация
Параметр
Мин
Тип
Макс
Объединить
Состояние
Рабочее состояние
Диапазон рабочего напряжения
1,8
3,3
3,8
V
Температура Напряжение
-40
85
Потребляемый ток
Получение ток
14
MA
Режим пониженного энергопотребления
Передавать ток
85
MA
@ 20dBm
Ток в спящем режиме
<0,1
Размеры uA; большой размер
Параметр
Частотный диапазон
403
433
463
МГц
@ 433 МГц
Скорость модуляции
0,123
500
Кбит/с
FSK
Выходная мощность Диапазон
-5
20
ДБм
Чувствительность приема
-124
ДБм
@ Data = 500bps, Fdev = 3 кГц
Особенности:
Частота: 433 МГц (настраиваемый 425-525 МГц)Высокая чувствительность до-124dBmМаксимальная выходная мощность: 20dBm14mA @ режим приемникаСкорость передачи данных: 0,1-500 кбит/с(G) FSK, режим модуляции OOK1,8-3,8 V источник питанияСверхнизкое Потребление режим отключенияЦифровой Индикатор силы полученного сигнала (RSSI)Функция пробуждения со временемОтличная Антенна Соответствует цепи и би-направления связиНастраиваемый пакет СтруктураПреамбула обнаружения64/128 байт приема и передачи данных регистрации (FIFO)С низким уровнем заряда батареиДатчик температуры и 8 битный аналого-цифровой преобразовательДиапазон рабочих температур:-40 ~ + 85 градусовВстроенный регулятор напряженияМетоду частотных скачковФункция сброса питанияВстроенный с украшением в виде кристаллов функция регулировкиОбласть применения:
Пульт дистанционного управленияУдаленного счетчикаДомашняя охранная сигнализация и удаленный вход без ключаПромышленный контрольДистанционного управления ControlОтдельных записей данныхИгрушки управленияДатчик сетиСистема контроля давления в шинахМониторинг здоровьяБеспроводные периферийные устройства для ПКТег чтения и записиДемонстрация товара

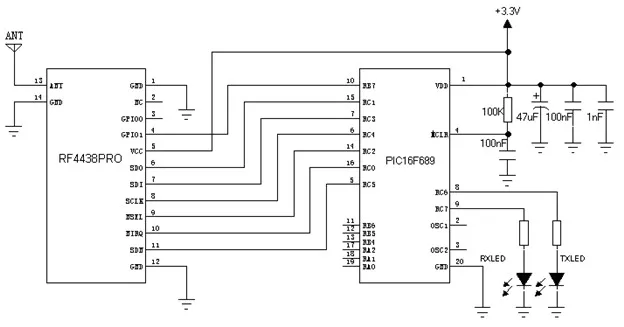

Схема

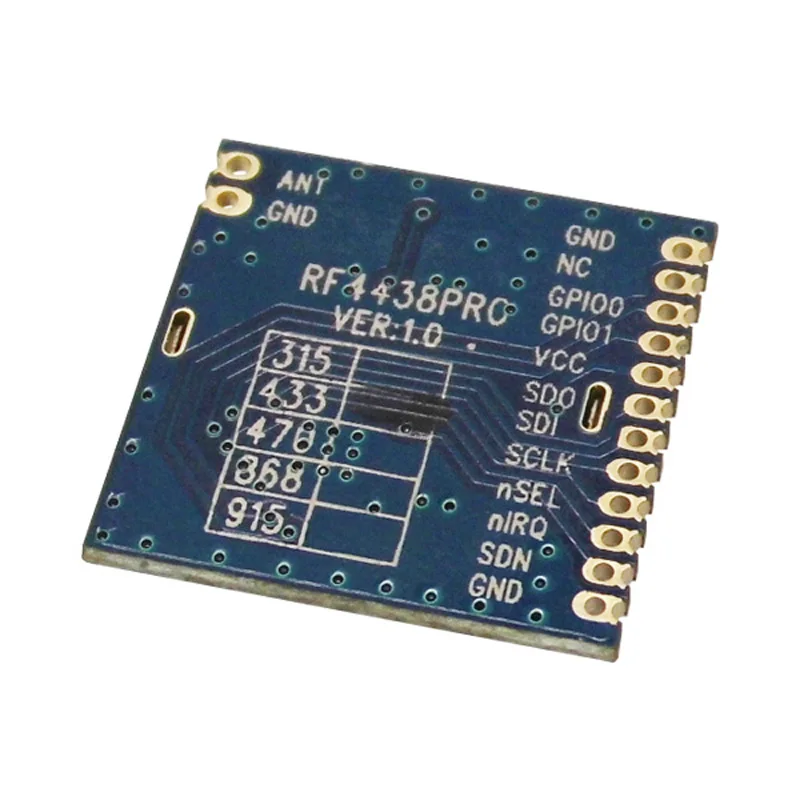

Pin comfiguration
Pin нет.
Именной
Описание продукта:
1
GND
Сила земли
2
NC
NC
3
GPIO0
GPIO0 из Si4468
4
GPIO1
GPIO1 из Si4468
5
VCC
Положительный источник питания 3,3 V
6
ОРС
Последовательные данные для интерфейса SPI.
7
SDI
Последовательные данные для интерфейса SPI
8
SCLK
Серийные часы для интерфейса SPI
9
NSEL
Выбор последовательных данных для интерфейсов SPI.
10
Nirq
Прерывания Выход
11
SDN
Отключения питания.
SDN = 1, отключение питания
SDN = 0, нормальная работа
12
GND
Сила земли
13
Муравей
Подключение с коаксиальной антенной 50 Ом
14
GND
Сила земли

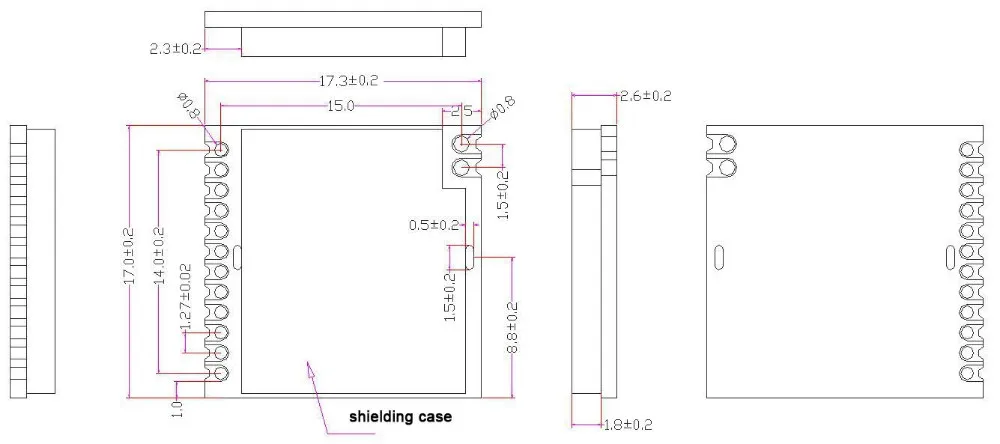

Механические измерения
Примечание: для аксессуаров (антенна и usb-плата моста), пожалуйста, свяжитесь с нами, мы предоставим вам другие ссылки для покупки.
Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем 10-летним опытом разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.
Доставка
1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.
2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.
3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами для изучения дела.
4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные сборы могут быть собраны во время доставки. Мы не возмещаем стоимость доставки за отклоненные поставки.
Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.
* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.
* Если вам нужна быстрая доставка, как DHL или другой, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.
С тремя защиты
* Полиэтиленовый пакет для покрытия
* Пузырчатый мешок для защиты
* Наконец, желтая коробка для доставки
1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.
2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).
3. Возвращенный товар должен быть в первоначальном состоянии.
4. Мы можем вернуть Ваши деньги без стоимости доставки.
2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.
3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.
D) Почему я должен использовать антенны?
Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

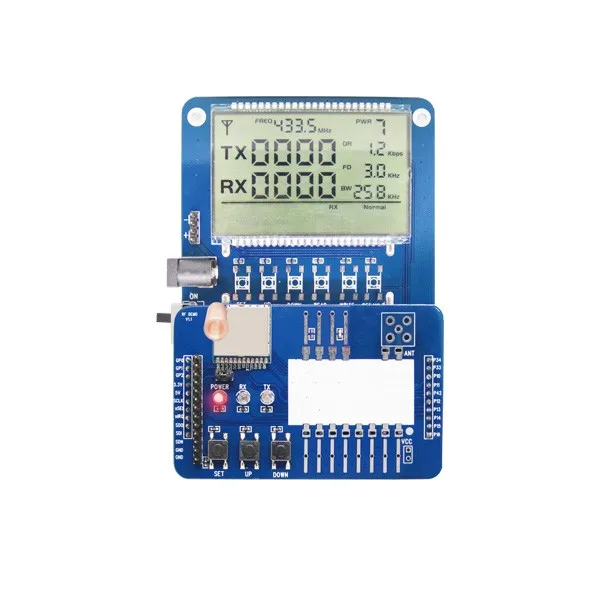

Е) какой тип платы USB моста я должен использовать?
Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
