Карта USB DAQ, 8 каналов, 24 бит, высокая точность 4-20 мА, высокоточный сбор данных о токе, 2DA 4IO labview EXCEL

НастоящийUSBСвязь,USB2.0Протокол связи, Не серийныйUSB, Стабильная и надежная производительность, подключи и работай, прост в использовании.

Синхронное приобретениеВсеAD,Да,Дио, Измерение в реальном времени и сигналы управления,Отображение кривой в реальном времени!

Высокоточная карта приема сигнала, предназначенная для датчиков и слабого обнаружения оптического сигнала, с использованием 24-битного высокоточного AD,Он может точно измерить 8-канальный видеорегистратор настоящие сигналы 0-20mA и небольшой мВ сигналов, а также обеспечивает двухканальный выходной ток: сигнал о том, что можете ездить и измерьте сопротивление типа датчиков, таких как Pt100, датчиков давления.

Особенности:

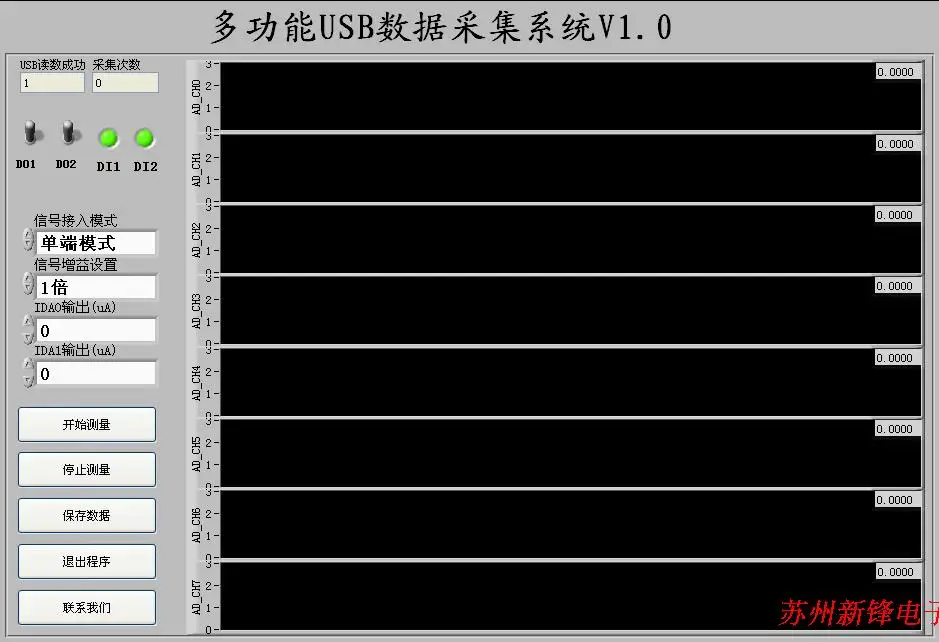

8-канальный высокой точности 24 бит AD, с внешним точность источника опорного напряжения, диапазон входного напряжения0-2,5 V или 0-20mA, Увеличение сигнала 1 раз, 2 раза, 4 раза, 8 раз, 16 раз, 32 раза, 64 раза, 128 раз выбор;8-канальный несимметричный AD, который может использоваться как 4-канальный дифференциального сигнала вход переменного тока, с более высокой точности;2. Выходной ток типа DA, диапазон выходного тока 0-0,25 мА, 0-0,5 мА, 0-1 мА, 0-2 мА опционально;4 цифровых порта радио, которые могут быть использованы в качестве входного или выходного сигнала, по умолчанию 2 входа и 2 выхода, пожалуйста, свяжитесь с продавцом, если вам нужно его изменить;Представлена Изысканная оболочка, с крепежными отверстиями, и производительность более надежная;В то же время, он поддерживает последовательную связь, просто подключите кабель miniUSB к компьютеру;Программное обеспечение для измерения верхнего компьютера Labview предоставляет полный исходный код.Обеспечивает интерфейс между картой захвата и VB, VC, C #, delphi, labwindows_cvi и другими языками, dll файлами, функциями библиотеки, файлами заголовков и т. д., предоставление описания данных и формата чтения и записи USB для облегчения разработки хост-компьютеров на других языках.

Потому что данная карта является 24-битный Высокоточный AD и usb-чип не имеет буфера, а также в режиме реального времени для рисования по кривой, фактическая частота дискретизации является относительно низкой, подходит для медленного сбора, Все входные и выходные каналы собираются одновременно, 0-100 в секунду, в соответствии с конфигурацией компьютера.

Операционная система: Windows 2000/XP/Vista, Win7, WIN8, поддерживает 32-битными и 64-битными операционными системами.

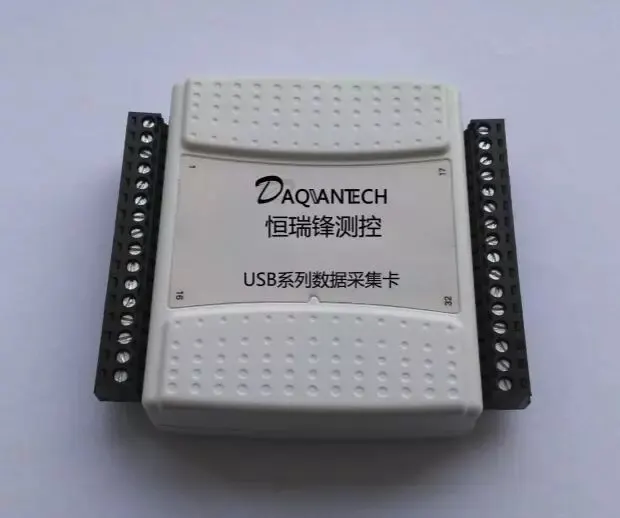

USB_DAQ_XF8006-Это высокоточная карта сбора данных на основе USB шины, которая может быть непосредственно подключена к USB интерфейсу компьютера для формирования сбора данных, система анализа и обработки сигналов в различных областях, таких как лаборатории и центры контроля качества продукции. Он также может быть создан для мониторинга производственного процесса и высокоточной системы обнаружения промышленных полей.

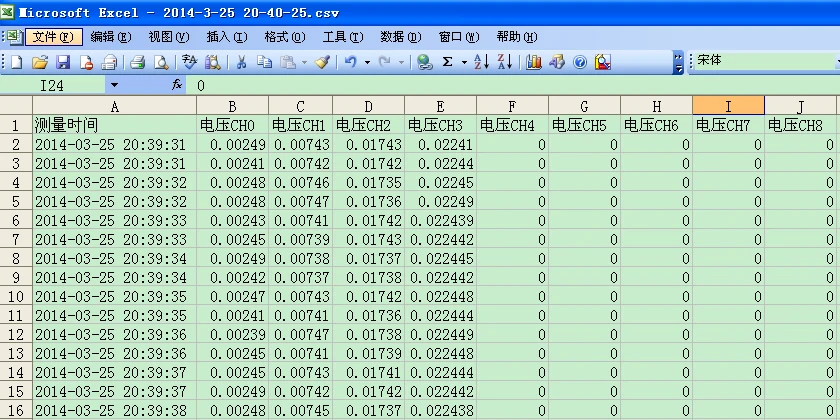

Основные области применения:◆Quality инспекции электронных продуктов◆Обнаружение сигнала напряжения, тока, значение для переключения и т. Д.◆ Высокоточный прием сигнала давления воздуха, температуры, давления и других датчиков, и может храниться в формате EXCEL◆Обнаружение сигнала низкого напряжения и т. д., без передатчика◆Обеспечивает 0-2 мА регулируемый источник постоянного тока привода для другого оборудования и датчиков, таких как Pt100◆ Реле, анод управления

Второй раздел, функция аналогового входа AD

◆Точность преобразования: 24 бит (бит)

◆Диапазон входного напряжения (входной диапазон): 0-2,5 в (по умолчанию), может быть изменен на другие диапазоны

◆Количество каналов напряжения: 8 одиночных или 4 дифференциальных

◆Signal усилитель: Да

◆Усиление сигнала множественный выбор: 1 раз, 2 раза, 4 раза, 8 раз, 16 раз, 32 раза, 64 раза, 128 раз по желанию

◆Входное сопротивление: 7 м

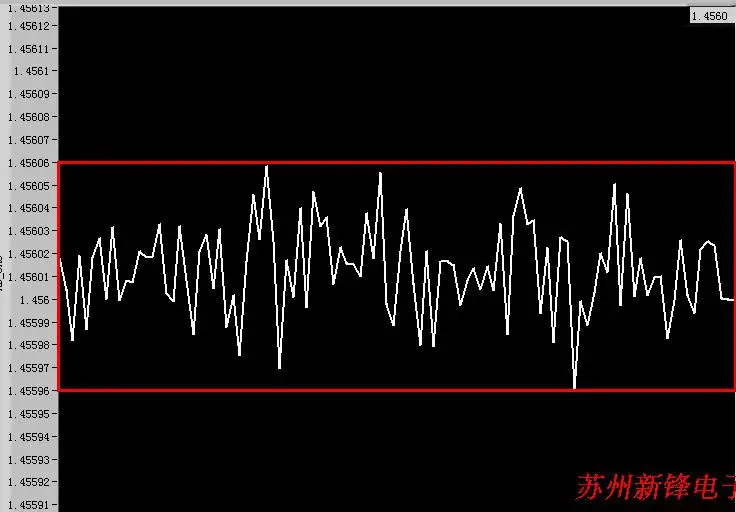

◆Точность измерения: <0.2мв

◆Диапазон обнаружения тока: 0-30 мА (обнаружение тока по умолчанию недоступно)

◆Количество каналов тока: 4 канала (по умолчанию для обнаружения тока)

Секция 3, DA функция аналогового выхода

◆DA Тип: выходной ток

◆Количество каналов: 2 канала

◆Точность преобразования: 8 бит (бит)

◆Диапазон выходного напряжения (OutputRange): 0-2 мА регулируемый

◆Internal буфера: Да

Секция 4, функция цифрового ввода DI

◆Количество каналов: 2 канала

◆Электрический стандарт: совместимость с TTL

◆Maximum поглощения ток: менее 0,5 мА

◆Минимальное напряжение высокого уровня: 2 в

◆ Самому высокому напряжению и низкий уровень: 0,8 V

◆Вход по умолчанию: низкий уровень

Раздел 5, функция цифрового выхода

◆Количество каналов: 2 канала

◆Электрический стандарт: совместимость с TTL

◆Minimum напряжения высокого уровня: 2,4 V

◆ Самому высокому напряжению и низкий уровень: 0,5 V

◆Выход по умолчанию: низкий уровень

Раздел VII, другие важные показатели

◆Клемма Выдерживает напряжение: 30 в

◆Защита от перегрузки по току: Да

◆ Интерфейс напряжения: Да, интерфейс напряжения 1 + 5 В, который может использоваться другими внешними схемами и может быть изменен на другие напряжения s

◆Фиксированные отверстия: Φ3*4, расстояние 74 мм (длина) * 62 мм (ширина)

Раздел 8. Размер платы

◆Размер платы: 90 мм (длина) * 60 мм (ширина) * 10 мм (высота)

◆Размер корпуса: 90 мм (длина) * 80 мм (ширина) * 24 мм (высота)
