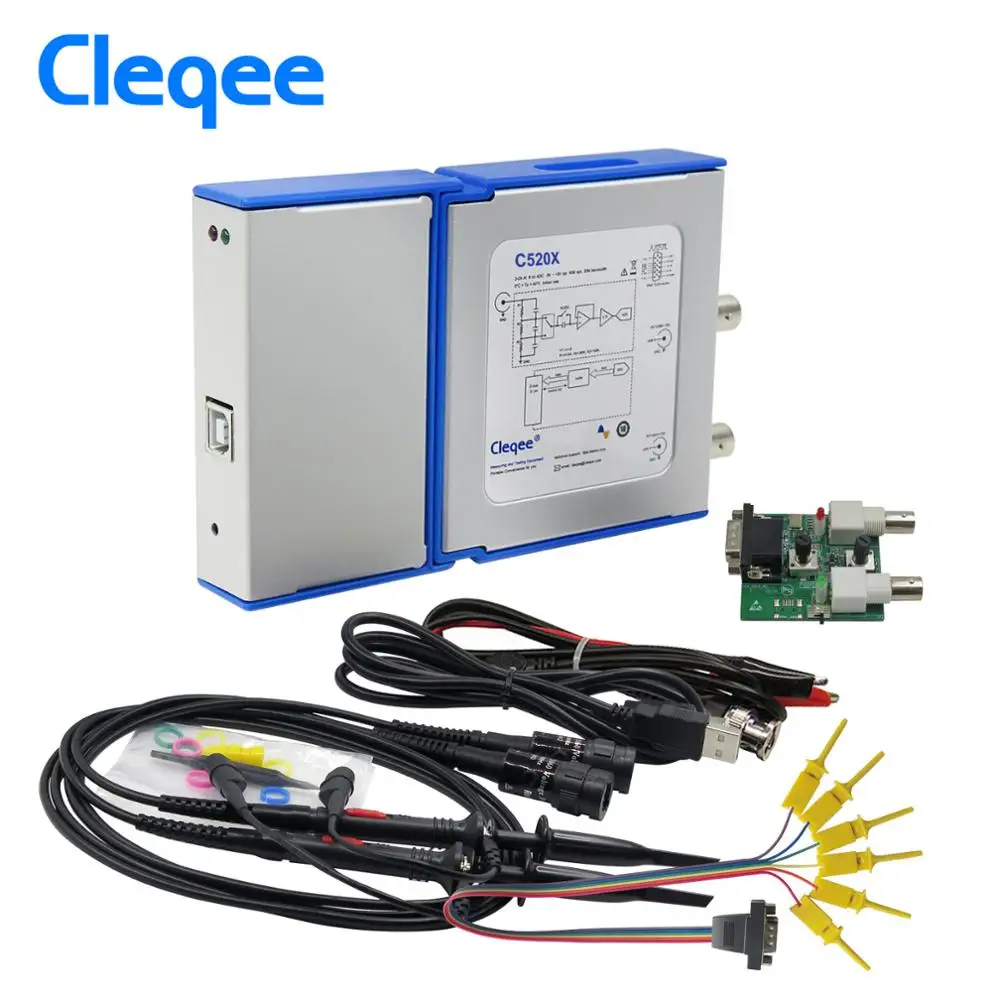

Cleqee C520 Android PC виртуальный цифровой USB Портативный Осциллограф 2 канала полоса пропускания 20 МГц50 МГц дискретизация данных 50M1G

Https://drive.google.com/drive/folders/1Py0I-_Uud0JqKU4wiCyk8YOeHiVqj_y-

С первого взгляда

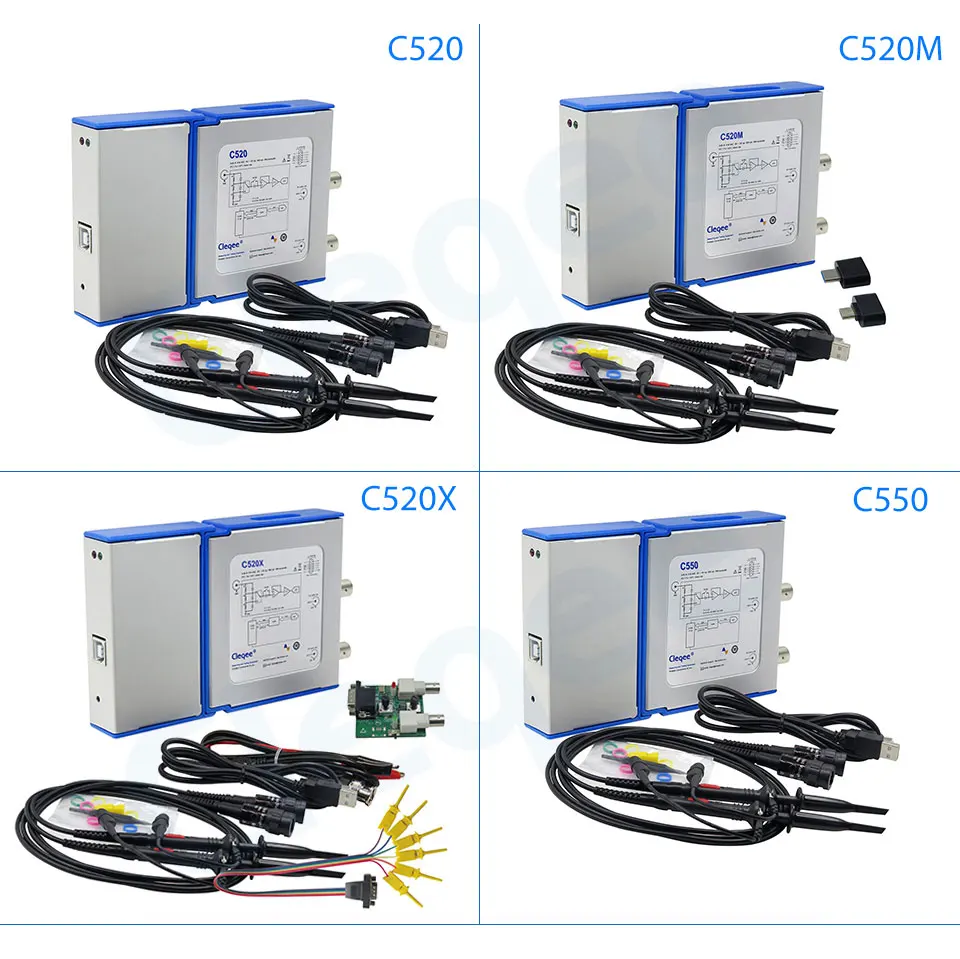

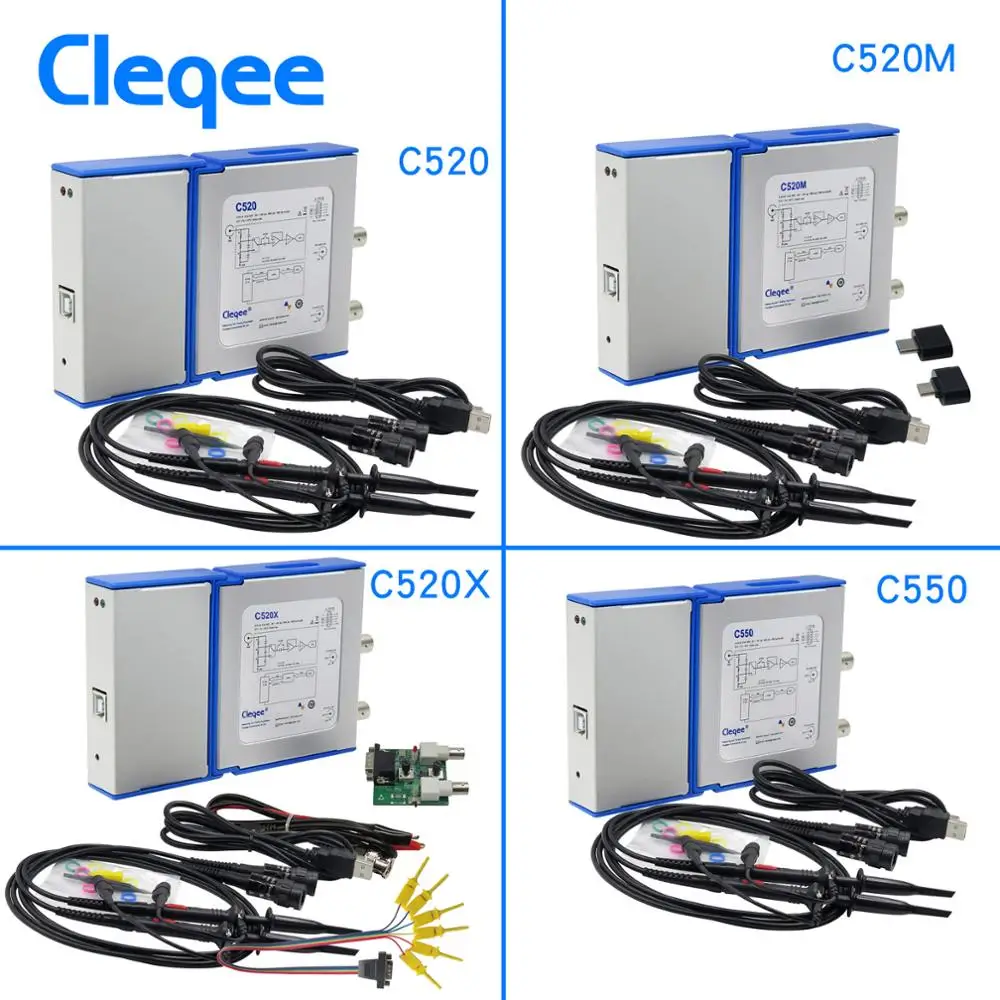

Модель:

C520

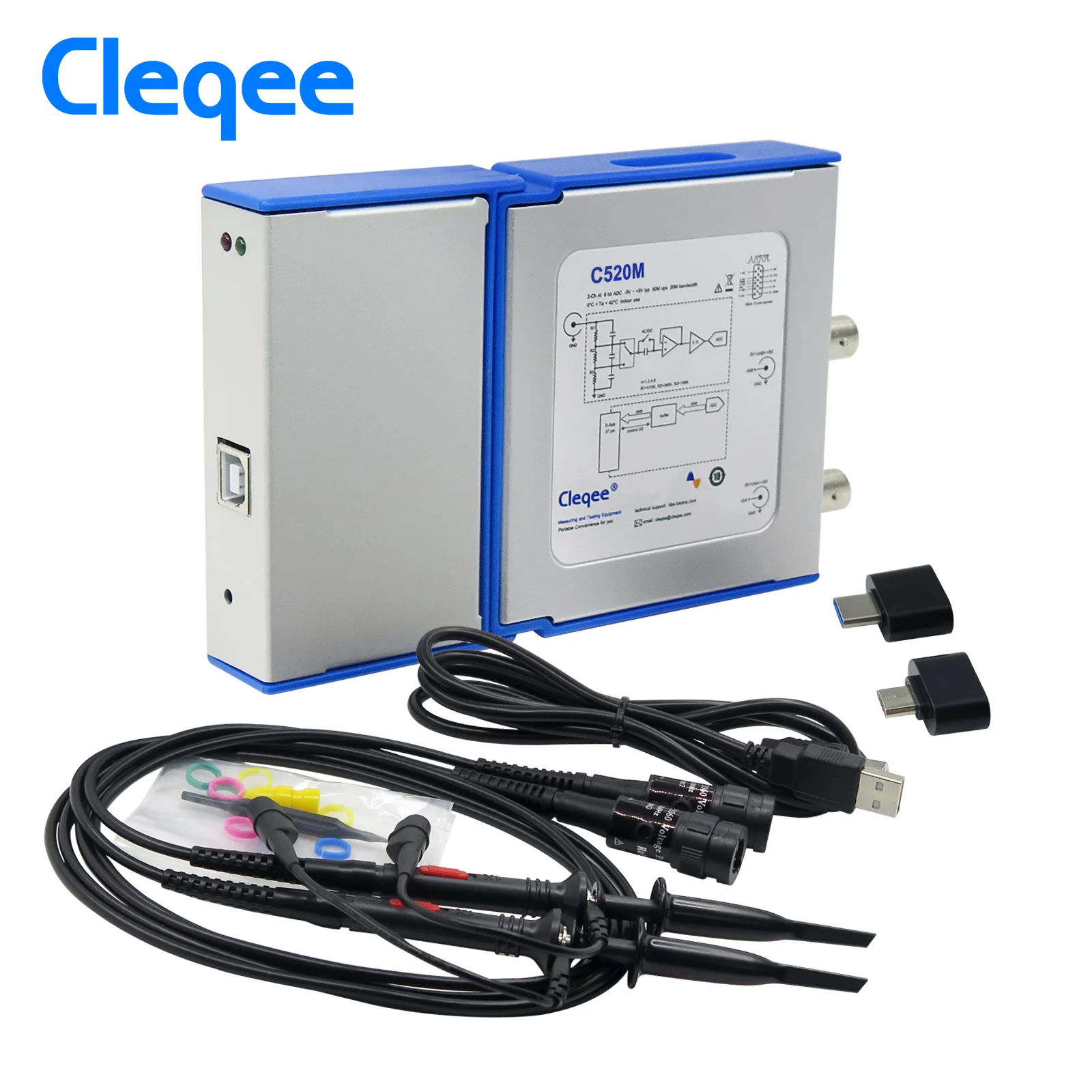

C520M

C520X

C550

Входные каналы:

2

2

Максимальная частота дискретизации (с/с):

50 м

1 г

Полоса пропускания (− 3 дБ):

20 м

50 м Гц

БПФ:

Да

Да

Да

Да

Регистратор данных:

Да

Да

Да

Да

Расширение ввода/вывода:

Да

Да

Да

Нет

Декодирование серийной шины:

Нет

Нет

Нет

Да

Аппаратный триггер:

Нет

Нет

Нет

Да

Ext механизм запуска Поддержка модуля:

Нет

Нет

Нет

Да

Поддержка модуля генератора сигналов:

Нет

Нет

Да

Нет

Поддержка модуля логического анализатора:

Нет

Нет

Да

Нет

Требования

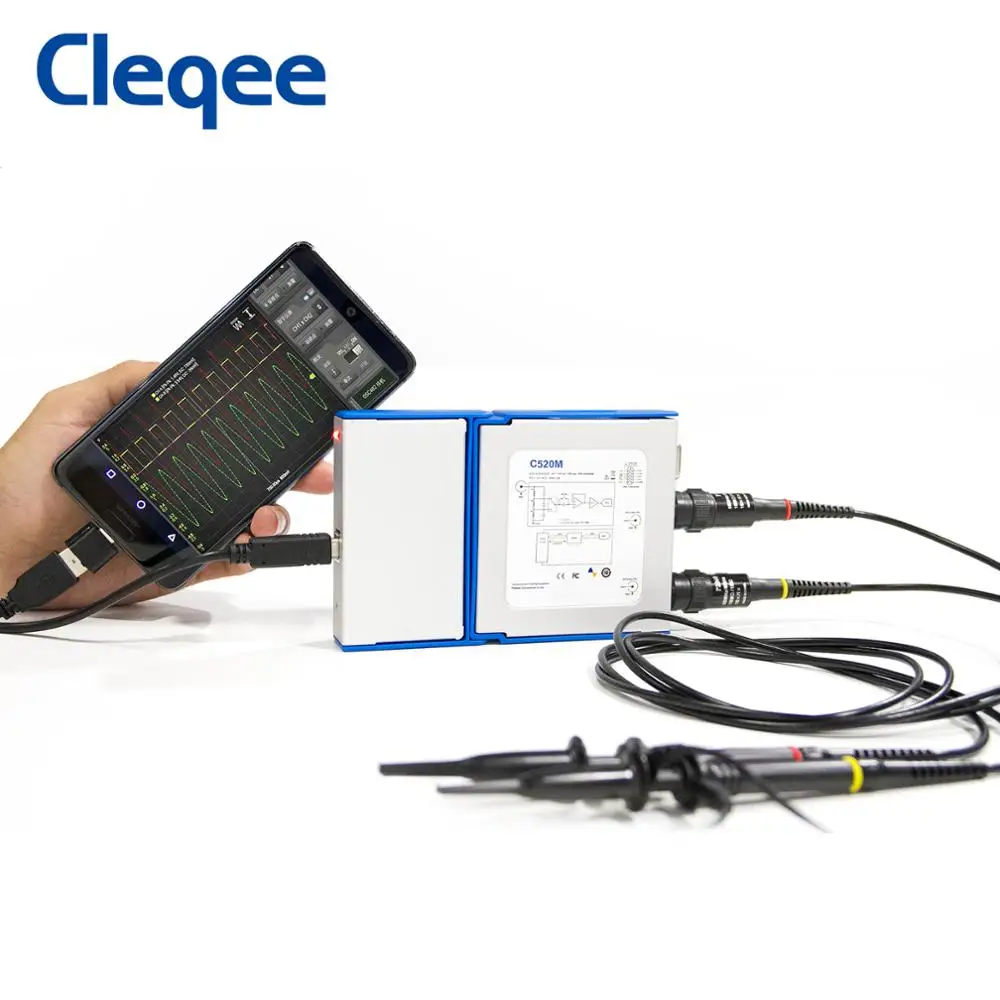

C520MПоддерживает не все виды устройств Android. Клиентам может потребоваться проверить их Android телефон/планшет с этими требованиями или проверить список поддержки.

Операционная система устройства

Android API 16 + (Android 4,1)

Тип устройства

Телефон, планшет, ТВ-приставка

Характеристики устройства

Поддержка USB OTG, 2 Гб ОЗУ и более

USB OTG кабель

Тип B: штекер-micro c, Тип c или другие (в зависимости от вашего устройства Android)

USB осциллограф

LOTO OSC482M

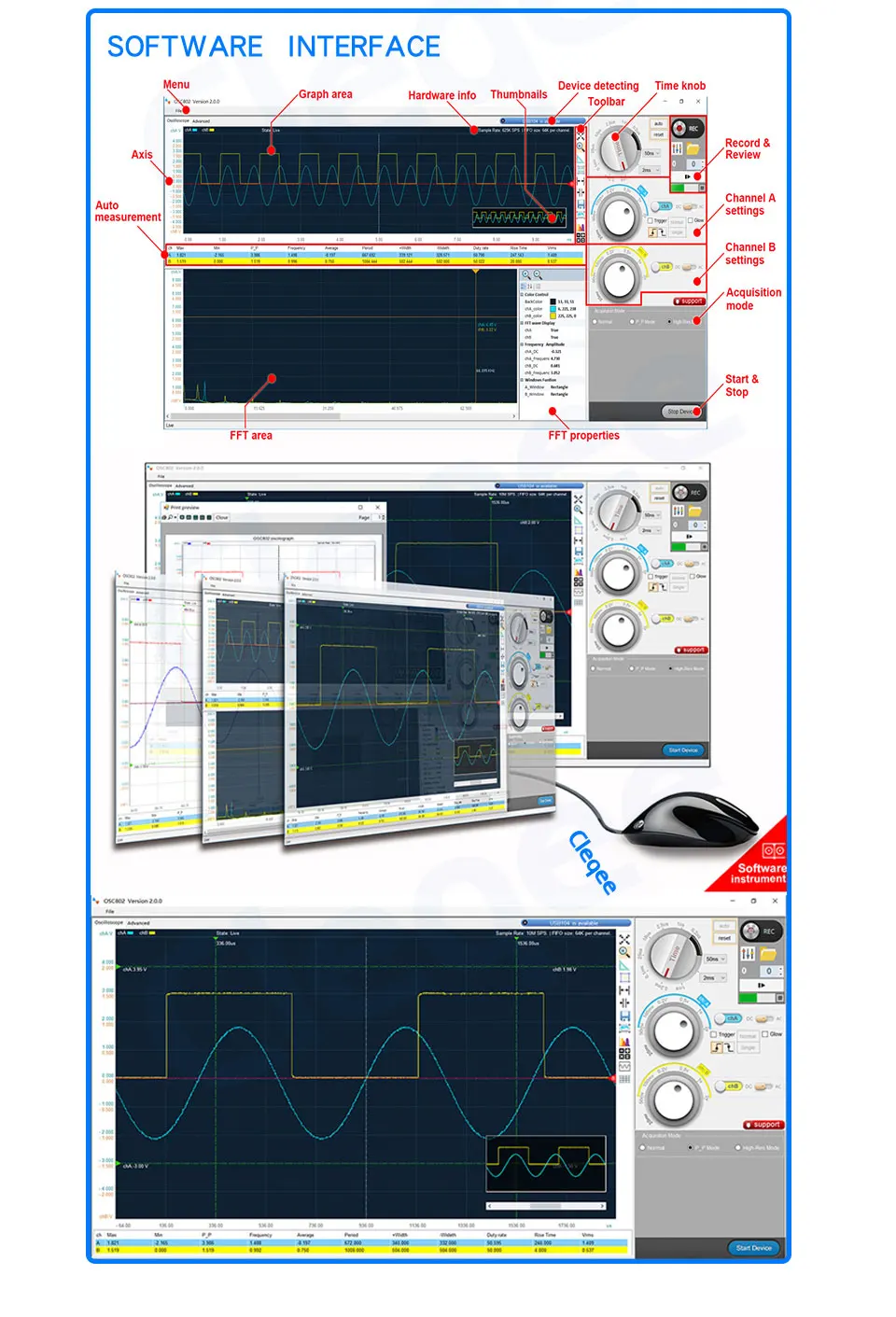

Характеристики приложения

Высокая частота кадров

Осциллограф в реальном времени, до 500 сканирований в секунду и 25 кадров в секунду.

Входной диапазон

От ± 250 мВ до ± 5 В (для зонда X1).

От ± 2,5 в до ± 50 в (для зонда X10).

От ± 25 В до ± 500 В (для зонда X100).

Частота дискретизации

500Sa/s до 48MSa/s.

Длина памяти

1024 образцов.

Программный триггер

И AC/DC

Улучшенный программный триггер со стабилизатором. Автоматический, нормальный и одиночный Режимы запуска. Управление переменным/постоянным током.

Полная статистика

Peak-Peak, Max, Min, RMS и DC значения. Частота и рабочий цикл. Курсоры для ручных расчетов.

БПФ

Обработка в реальном времени с возможностью выбора из нескольких окон. Функция определения пика и удержания пика. Доступно только для канала А.

Sinc Интерполятор

Sinc Интерполятор с бесконечной частотой дискретизации для наилучшего просмотра сигнала. Максимальная видимая частота = частота дискретизации/4.

Эффект распада фосфора

Печать нескольких следов сигнала на экране.

XY участок

Рассчитать и визуализировать разницу между 2 сигналами, амплитудой, частотой, фазой и задержкой.

Математические Функции

Применение операций на одном или обоих каналах: invert, +, -, x, :

Настройка зонда

Прямой расчет значения тока в соответствии с используемыми настройками зонда (x1, x10).

Экспорт данных

Данные доступны в. Формат csv и Matlab.

Калибровка

Доступна функция калибровки.

Другое

Функция скриншота.

Поддержка

Не поддерживается

Pixel 2 XL

Aquaris E5 FHD

OPPO

A59S

R9S

HM Note 2

LGE V20 (elsa)

VIVO

X9

X20PLUS

Leagoo KIICAA MIX

ZenFone 3 Max

X21

HTC M8

X10

HUAWEI P20

Samsung S3

ZenFone 3 Zoom

Samsung GT-N5110

M3s

Cat S60

LG G3

Iconia One 8

HP 7,1

Oppo A1601

Фонепад 7

Prestigio PMT3101

GT-810

Трансформаторная панель (TF103C)

Один

Blackview BV8000 Pro

DROID Turbo 2

Asus ZenFone 2

Xperia X

Sony Xperia XZ Premium

Dell Venue 8

Iconia One 8

HTC One

Селфи ZenFone 4

Aquaris E5 FHD

HM Note 2

Nexus 7

Галактика

S Duos2

Lenovo

TAB 10

S4

TAB 2 A10-30

S6 edge +

Кран

Tab S3

TAB3 7 Essential

Tab E 9,6

K5 Note

Tab S2 8,0

HUAWEI

X7

Tab A (2016)

BLN-AL40

S7

NOVA 3I

S7 edge

P8

Note2

P9

Note4

MATE 9

Note8

NOVA 2PLUS

Note9

MATE 10 PRO

Grand Prime

Honor 9

J1 (2016)

Honor 7X

J7

X7

J7 Pro

BLN-AL40

Xcover2

Мото

X (2-е поколение)

A3

Премьер

S9

G (5-е поколение)

A8 Star

DROID Turbo 2

A9 Pro

Z Play

LG K8

ZenFone 3 Max

LG G4

X10

Nexus 6

Samsung GT-N5110

Acer B1-820

Xperia Z3

Xperia X Compact

ZenFone 3 Zoom

Фонепад 7

M3s

OnePlus5T

LG G3

Le Max2

HP 7,1

GT-810

K5 Plus

Один

HTC One

ZenFone 2

DROID Turbo 2

VIBE K6 Note

Nexus 7

Кейон

Xperia X

7 Voyager

Dell Venue 8

Xiaomi

Микс

A2 Lite

Redmi

Note 4

4X

5 Plus

Note 5 Pro

4 Pro

4X

Примечание 2

S2

3S

Острый

AQUOS S2

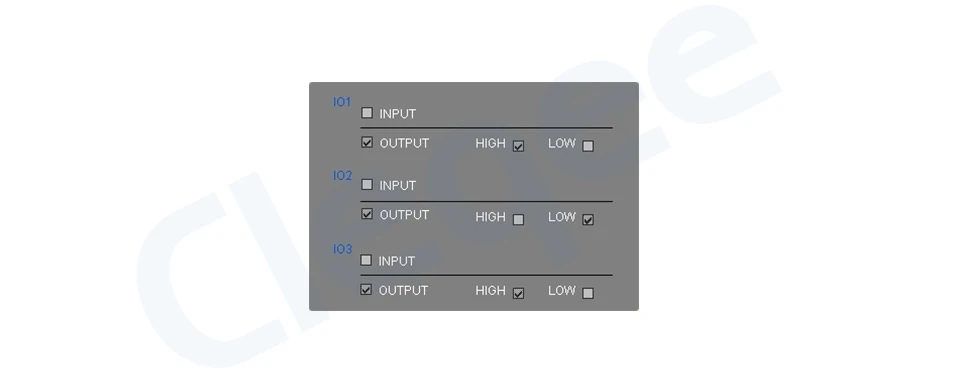

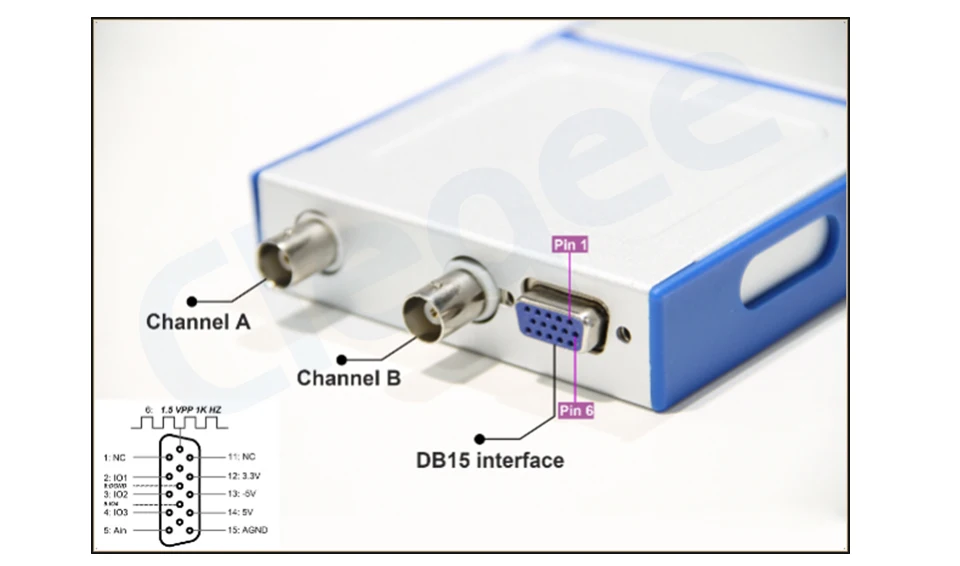

Выберите контакт ввода-вывода, который должен использоваться в качестве вывода, и выберите соответствующий флажок выход, выберите уровень вывода высокий или низкий для изменения состояния вывода.

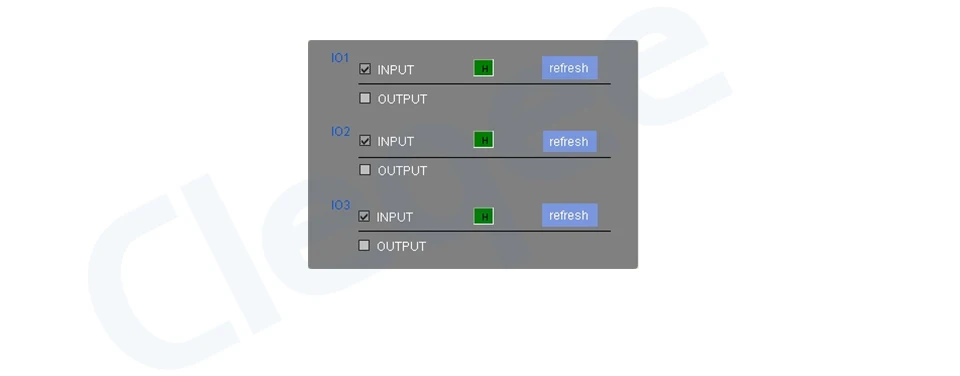

Контакты IO можно настроить на получение уровней TTL, выбрав флажок ввода. Нажав на кнопку обновить, вы сможете получить уровень ввода. Высокий уровень отображается как зеленый значок с «H» в середине, низкий уровень отображается как серый маленький значок с «L».

Безбумажный регистратор-это регистратор данных или устройство сбора данных, используемое для записи данных измерений с течением времени. Безбумажный рекордер на основе оборудования виртуального осциллографа может записывать собранные или вычисленные данные в системе хранения внутри программного обеспечения на временной основе, не потребляя бумаги, ручки или чернил. Распространенными собранными данными являются напряжение, ток и т. д.

Введение в программное обеспечение безбумажного рекордера

Если оборудование отключается или программное обеспечение не имеет доступа к устройству, то фон дисплея станет желтым, отображая текстовое оповещение.

Примечание

Программное обеспечение безбумажного рекордера имеет эксклюзивный доступ к устройству OSC2002. Таким образом, устройство можно использовать только с одним программным обеспечением за раз.

Установите общую продолжительность записи

Эта панель позволяет установить продолжительность записи; Ее можно установить в диапазоне от 1 минуты до 3 дней.

Приобретение можно остановить, нажав кнопку стоп. Кнопки старт и стоп на самом деле являются теми же кнопками, которые меняются в соответствии со статусом осциллографа. Когда USB-кабель внезапно отсоединится во время работы, программное обеспечение автоматически остановится.
