Особенности
1. Встроенный высококачественный mp3-плеер с отличным качеством звука.
2. Оснащен флэш-памятью 4 Мб и слотом micro SD на внутренней печатной плате.
3. Легко загружайте MP3-файлы во флэш-память через Подключение порта micro USB к компьютеру. Работает как USB-накопитель на компьютере.
4. С четырьмя входными кабелями (оранжевый, желтый, синий и зеленый), а также общим кабелем (черный).
5. Возможность воспроизведения четырех звуковых сообщений один в один.
6. Возможность установки четырех триггерных входов, работающих как следующий, предыдущий, воспроизведение/пауза, и остановки через файл конфигурации.
7. Оснащен высококачественным усилителем класса D мощностью 15 Вт для громкого выхода звука.
8. Регулируемая громкость звука и широкий диапазон входной мощности.

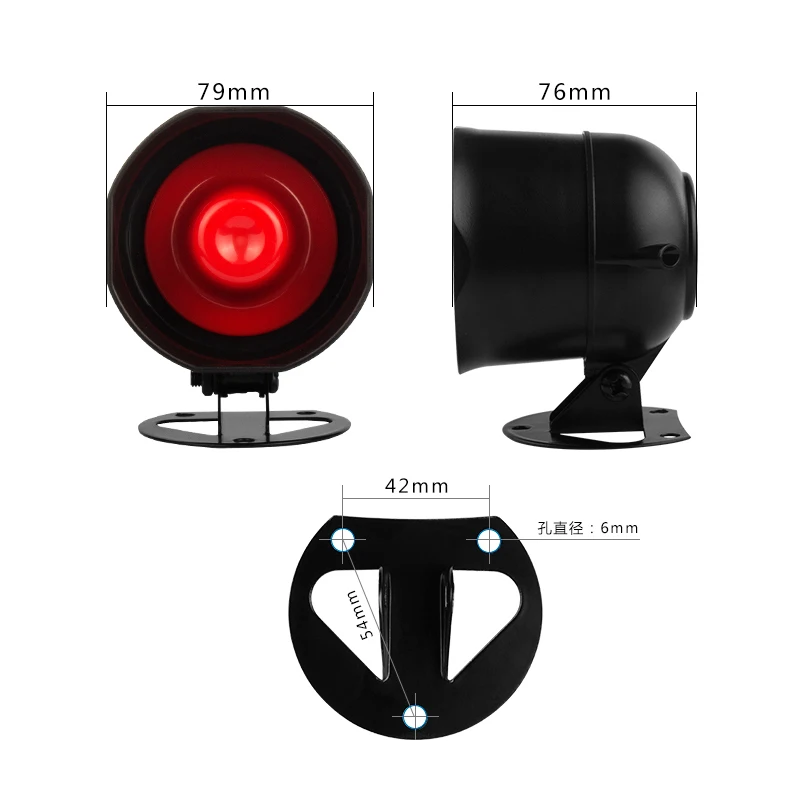

9. Размеры: 79x76x100 (мм)
Технические параметры
1. Рабочее напряжение: 9-24 В постоянного тока
2. Рабочий ток: 1000 мА
3. Ток воспроизведения: ≤ 400 мА (Вход: 12 В постоянного тока)
4. Потребляемая мощность: ≤ 15 Вт
5. Размер памяти: 4 Мб
6. Аудиоформат: Формат MP3 32Kbps-320Kbps

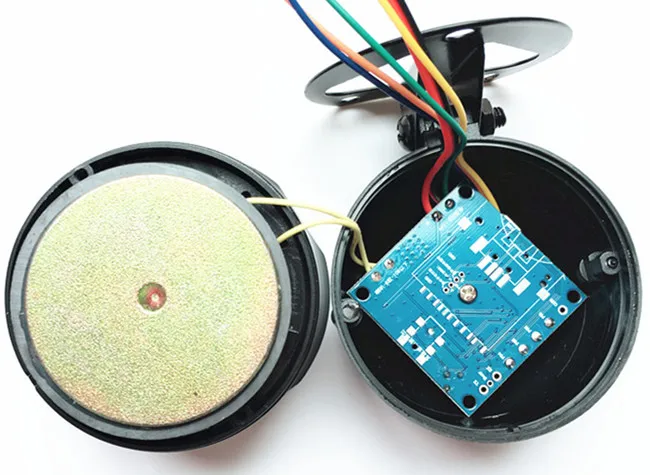

Руководство по эксплуатации для загрузки звуковых файлов1). Перед загрузкой звуковых файлов в динамик вам необходимо использовать крестовую отвертку, чтобы разобрать их, как показано на рисунке ниже.
Также снимите винт в середине платы и достаньте плату в лицевую сторону.

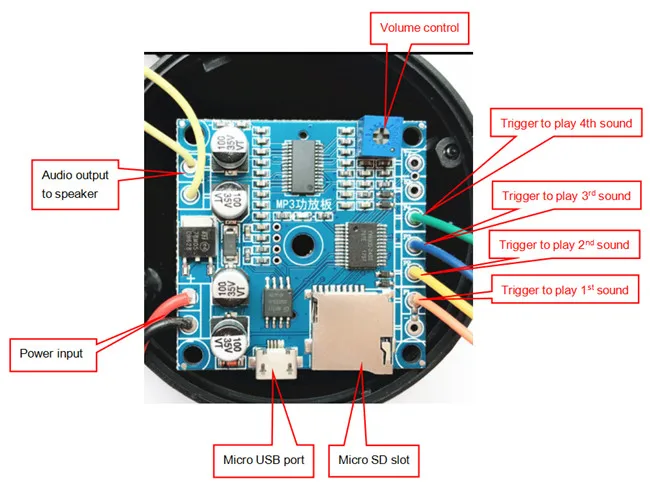

2). См. Рисунок ниже на плате MP3-плеера.

3). Теперь выберите устройство памяти между встроенной флэш-памятью и картой micro SD, чтобы загрузить ваши MP3-файлы. Если общая емкость ваших 4 звуковых файлов MP3 меньше 4 МБ, вы можете использовать флэш-память напрямую, и если она больше 4 МБ, затем используйте карту micro SD. Порт micro USB, как вы видите выше, используется для подключения бортовой флэш-памяти к ПК через USB-кабель. Как и при использовании USB-накопителя, вы можете легко загружать и удалять звуковые файлы. Если обнаружена карта micro SD, она всегда работает с картой micro SD.
4). Плеер автоматически совпадает с тем, какой звуковой файл ассоциируется с каким триггером из 4 на основе физической последовательности индексов. Другими словами, звуковой файл, который впервые поместится в память, будет работать с trigger 1, И звуковой файл, который будет помещен в память, будет работать с trigger 4. До того, как звуковые файлы будут помещены в память, Вы также можете переименовать MP3 звуковые файлы как 001.mp3, 002.mp3, 003.mp3 и 004.mp3, и убедитесь, что они ранжируются по одному по физической последовательности.
5). После того, как все выше сделано, аккуратно Соберите детали обратно. Когда он включен, он работает нормально.

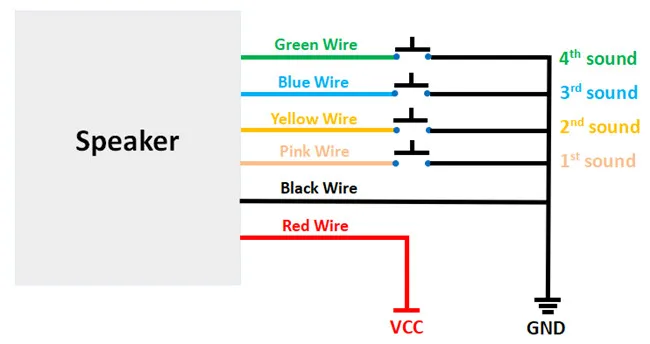

Схема подключения
