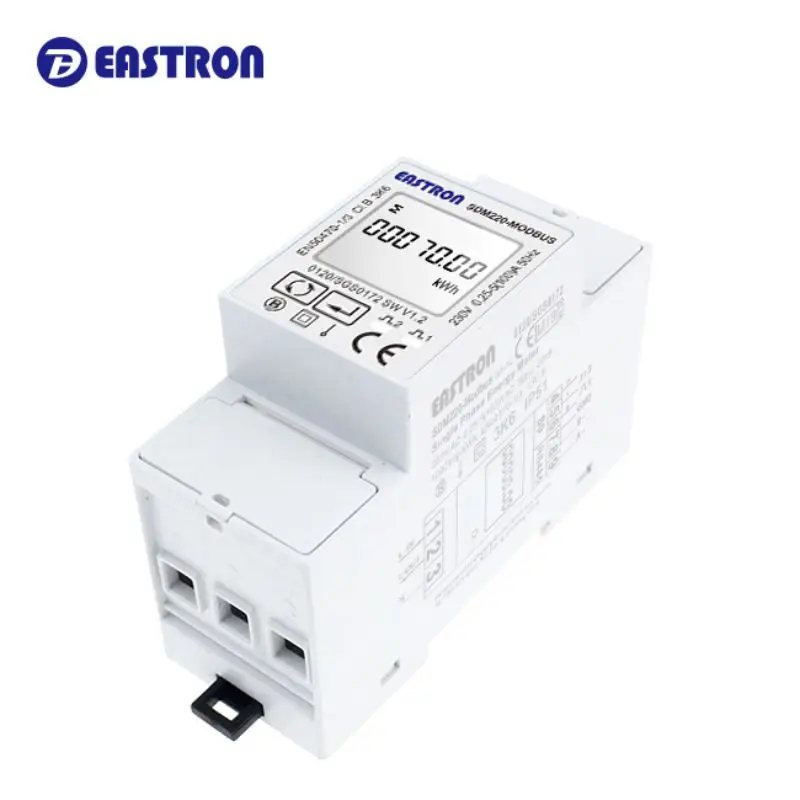

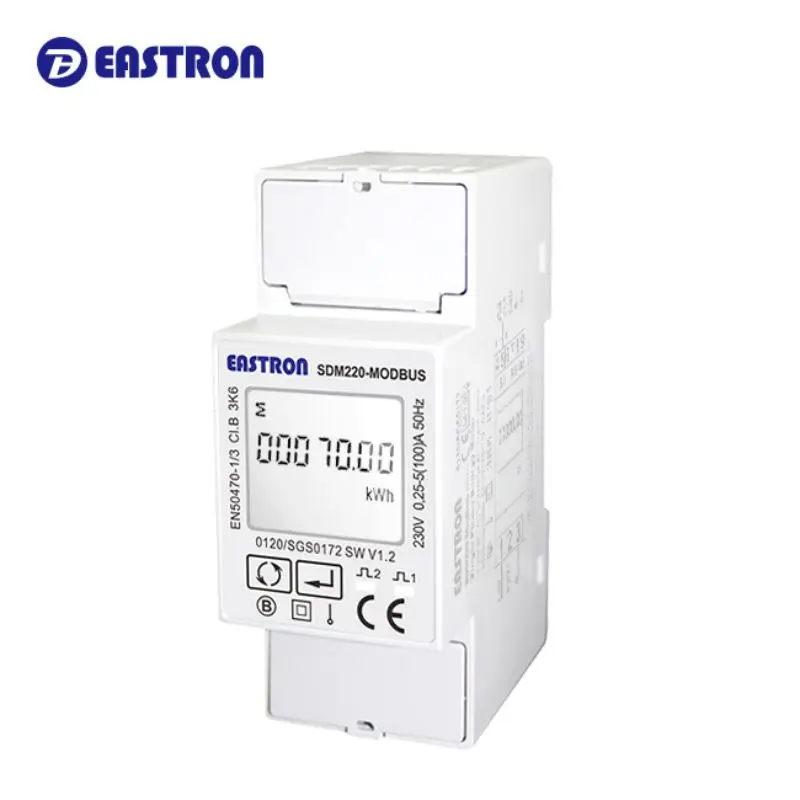

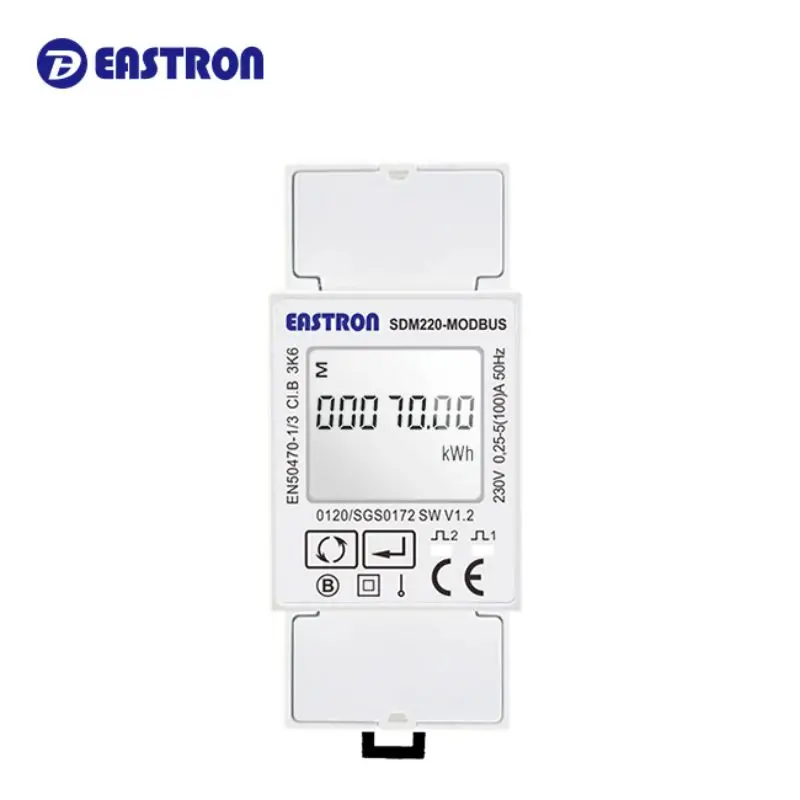

SDM220Modbus MID, 0,25 5(100)A 220 В230 В 50 Гц60 Гц, однофазный кВтч Ватт час измеритель мощности энергии, с Modbus RTU,MID

Серия EASTRON SDM220 измеряет и отображает характеристики однофазного 2-х проводного применения. Он предоставляет информацию о напряжении, токе, мощности, частоте, коэффициенте мощности и энергии.

Серия SDM220 поддерживает прямое подключение макс. 100 А, экономит затраты и позволяет избежать проблем с подключением внешних CTs, что обеспечивает экономичность и простоту в эксплуатации. Встроенные интерфейсы обеспечивают импульсные выходы.

Характеристики

Множество параметров.

Двунаправленное измерение IMP & EXP

Modbus / Mbus

Два импульсных выхода

Многотарифный

Класс точности 1,0

Крепление на Din рейку 18 мм

ЖК-дисплей с подсветкой

Прямое подключение 100 А

Средний Утвержденный

Электрические характеристики

Тип измерения

RMS, включая гармоники на трехфазной системе переменного тока (1P + N)

Точность измерения

Мощность

МЭК 61557-12 КЛАСС 0,5

Активная энергия

МЭК 62053-21 класс 1,0

Реактивная энергия

IEC62053-23 класс 2, МЭК 61557-12 класс 2

Частота

± 0.1%

Ток

± 0.2%

Напряжение

± 0.2%

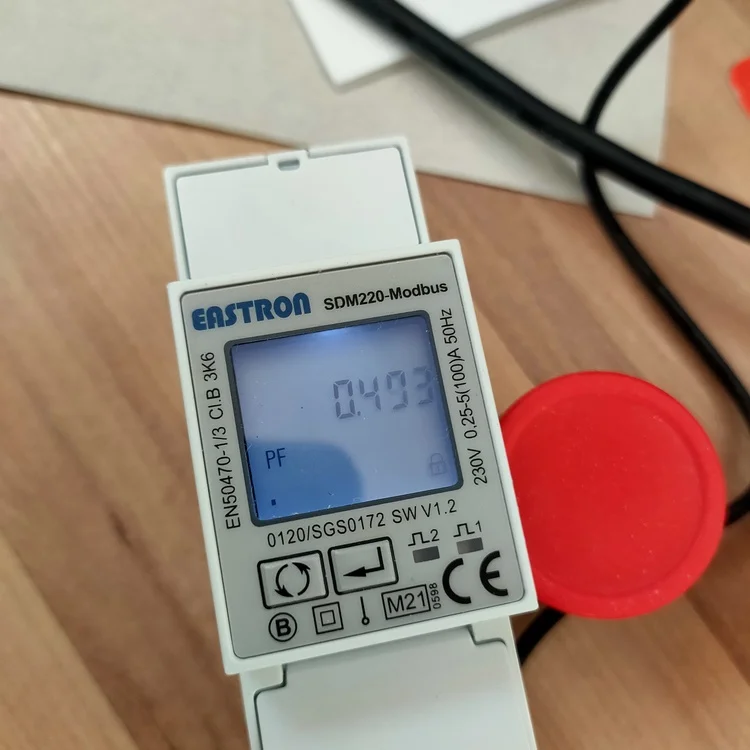

Коэффициент мощности

± 0,01

Вход и выход

Входной ток

Номинальный ток

10А

Максимальный ток

100 А

Минимальный ток

0.5A

Пусковой ток

40 мА

Выход

SDM220-Modbus

2 импульсных выхода + Modbus

Механические характеристики

Вес

200 г

Степень защиты IP

(МЭК 60529)

Передний дисплей IP51

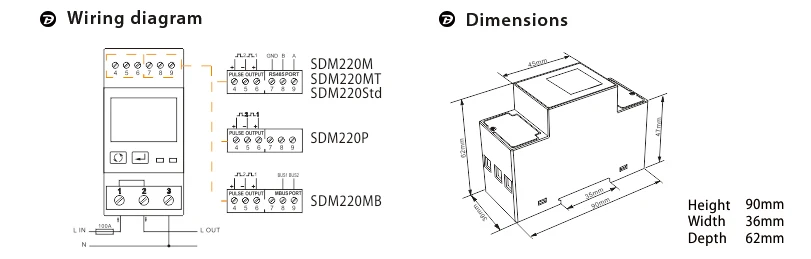

Размеры (шхвхг)

90x36x62

Монтажное положение

Вертикальный

Материал чехла счетчика

Самозатухающий UL 94 V-0

Механическая среда

M1

Экологические характеристики

Рабочая температура

От-25 до 55 °C

Температура хранения

От-40 до 70 °C

Уровень влажности

<95% RH при 50 °C (без конденсации)

Степень загрязнения

2

Высота высота

2000 м

Электромагнитная совместимость

Электростатический разряд

МЭК 61000-4-2

Иммунитет к излучаемым полям

МЭК 61000-4-3

Иммунитет к быстрым переходным процессам

МЭК 61000-4-4

Иммунитет к импульсным волнам

МЭК 61000-4-5

Проводимый иммунитет

МЭК 61000-4-6

Иммунитет к магнитным полям

МЭК 61000-4-8

Устойчивость к перепадам напряжения

МЭК 61000-4-11

Излучаемые выбросы

EN55011 класс А

Проведенные выбросы

EN55011 класс А

Гармоники

МЭК 61000-3-2

Безопасность

Категория измерений

На IEC61010-1

Кот III

Текущие входы

Требуется внешний трансформатор тока для изоляции

Категория перенапряжения

Кот III

Диэлектрический выдерживает

Согласно стандарту IEC 61010-1 двойная Изолированная Передняя панель дисплея

Класс защиты

II

Modbus связь

Стандарт интерфейса и протокол

RS485 и MODBUS RTU

Адрес связи

1 ~ 247

Режим передачи

Полудуплекс

Тип данных

Плавающая точка

Расстояние передачи

Максимум 1000 м

Скорость передачи

2400bps ~ 38400bps

Паритет

Нет (по умолчанию), нечетный, четный

Стопорные Биты

1 или 2

Время отклика

<100 мс

M-Bus связь

Стандарт интерфейса и протокол

М-автобус EN13757-3

Адрес связи

1 ~ 250

Режим передачи

Полудуплекс

Тип данных

Плавающая точка

Расстояние передачи

Максимум 1000 м

Скорость передачи

2400bps ~ 38400bps

Паритет

Нет (по умолчанию), нечетный, четный

Стопорные Биты

1 или 2

Время отклика

<100 мс
