Описание товара:

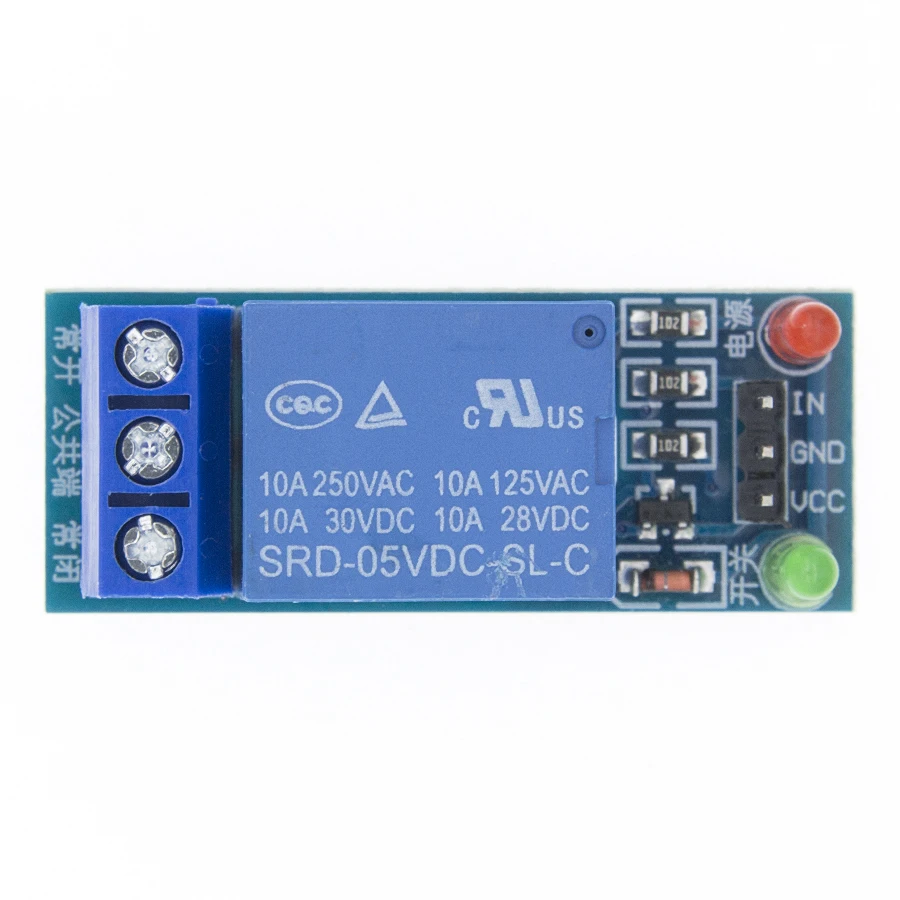

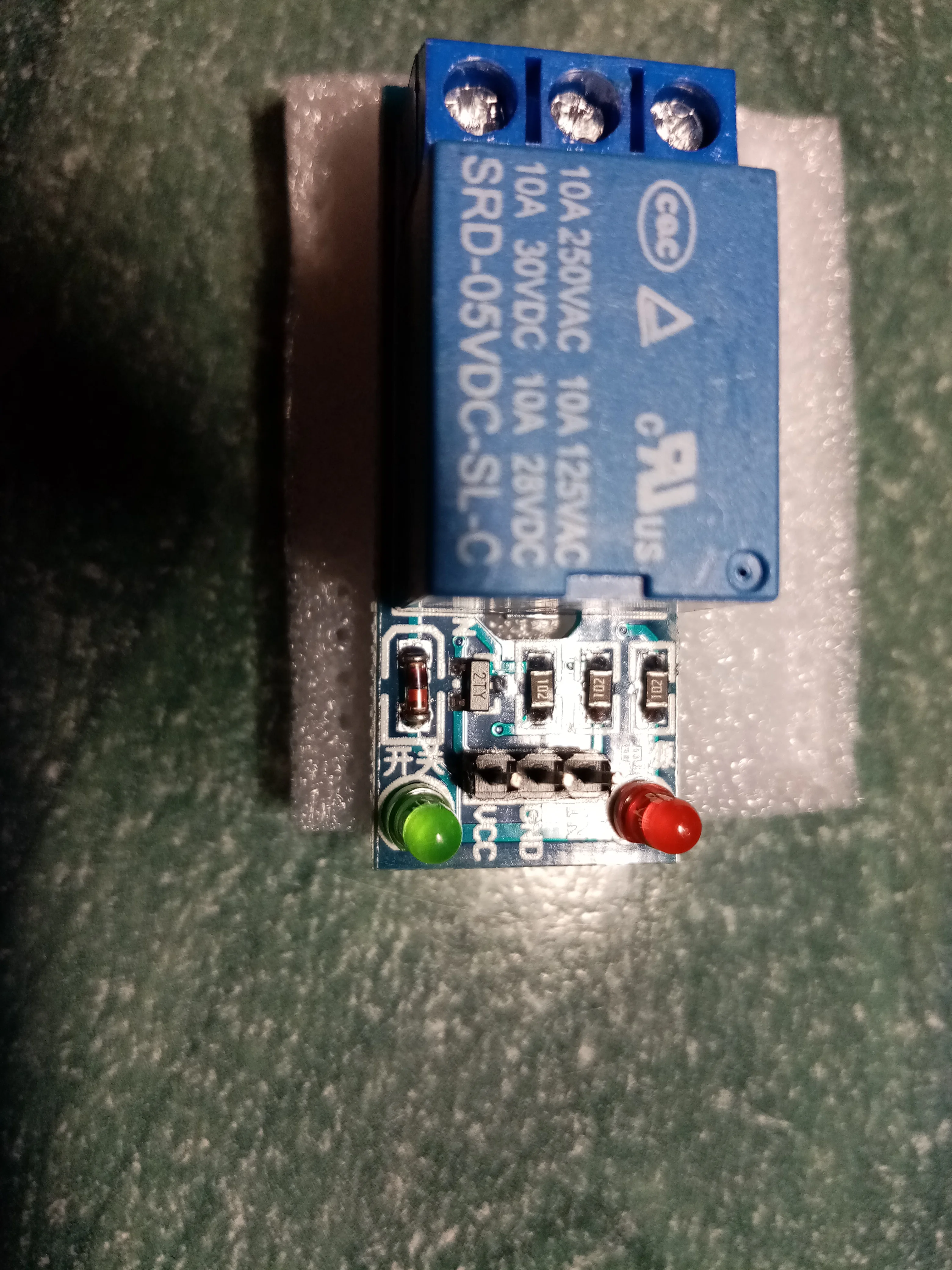

1 канальный релейный модуль

Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока

Ток триггера: 5 мА

Рабочее напряжение: 5 В

Размер модуля: 50x26x18,5 мм (Д х Ш х В)

Четыре крепежных болта отверстия, диаметр 3,1 мм

DC +: положительный источник питания (VCC)

DC-: отрицательный источник питания (GND)

В: может быть реле управления высокого или низкого уровня

НЕТ: нормально открытый релейный интерфейс

COM: реле общего интерфейса

NC: нормально закрытый релейный интерфейс

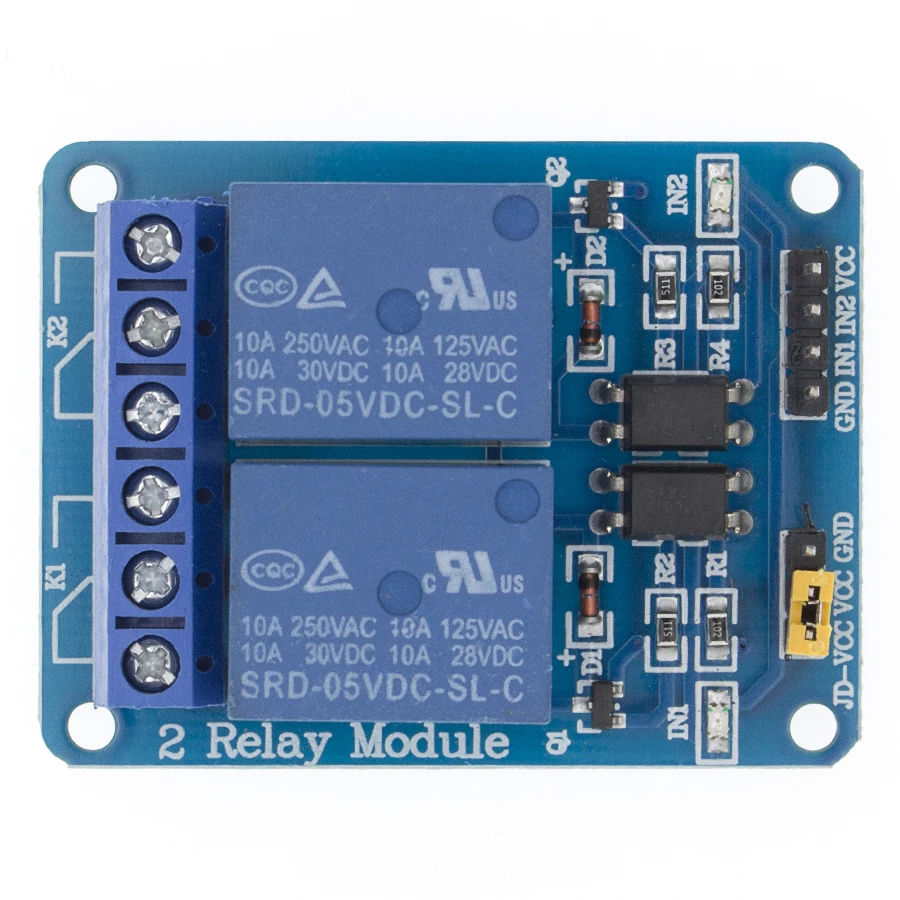

2 канальный релейный модуль

1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В)

2 Вес: 31 г

3. Цвет печатной платы: черный

4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной

5 реле высокого качества свободные музыкальные реле SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал

6 оптопары изоляции, хорошее анти-помех

7. Низкая тяга, высокий выпуск. Индикатор состояния энергии светильник, выключается светодиодный статус релиза

8.VCC системы питания, JD_VCC реле питания. Вы можете подключить джемперы

Электрические параметры:

Напряжение питания: 5VDC, 12VDC

Ток: более 100 мА

Нагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока

Проводка:

VCC: система положительного питания

GND: отрицательная мощность системы

В1-ин2: реле управления портами

4-channelrelayoutput модули, relayoutput contacts250A 10A. Вход в 1,IN2,IN3, IN4, сигнал linelowefficient. VCC, GNDpower вход, canrelaya separatowersupplyrelaypower вход VCC.

Использование:1, управление supportallMCU.2. Промышленный сектор;3, PLCcontrol;4, smart homecontrol

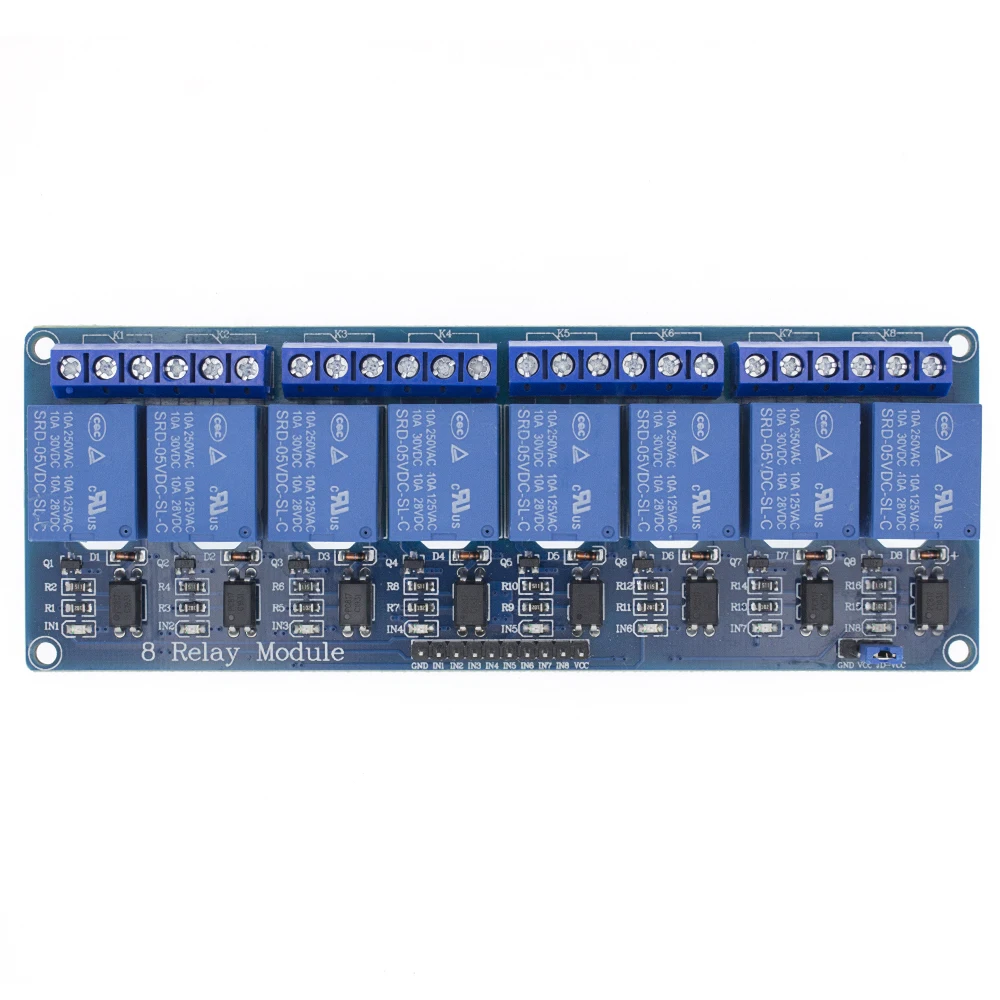

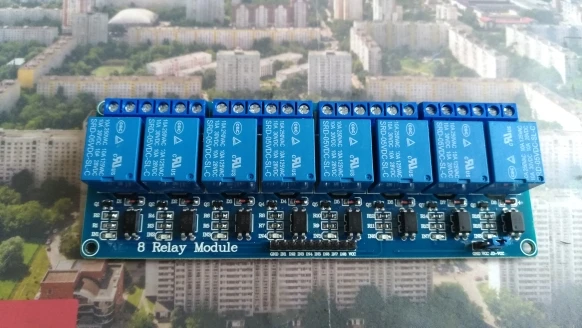

8 канальный релейный модуль

Особенности

Использование реле высокого тока, AC250V 10A DC30V 10A

Свяжитесь с некоторыми независимыми проводами, безопасными и надежными

Стандартный интерфейс, может быть расширен в различных досках разработки

С фиксированными винтовыми отверстиями для легкой установки

Подходит для различных платформ, таких как 51/AVR/ARM

Описание модуля:

1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции;

2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов;

3. С использованием аутентичного релейного управления свободной музыкой;

4, с инструкциями по реле, отсоедините, отсоедините не светит;

5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен;

6. Реле может управлять различными устройствами и нагрузкой;

7 , 8 и 8 нормально открытый нормально закрытый контакт;

8, синий KF301 клеммы к линии управления более удобны.

9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г

10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм

11, завершены 100% функциональным испытанием и испытанием стабильности

Два интерфейса модуля:

1, VCC: 5 в источник питания, подключенный к положительному

2, GND: 5 в источник питания, подключенный к отрицательному

3. IN1-IN8: триггер, активный низкий

Релейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный

1, NO1 - NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM

2, COM1 - COM8 реле общий интерфейс

3, NC1 - NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста

Низкий уровень 5 в твердотельное реле:

Описание товара:

1. Omron 5V твердотельное реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A.

2. Размер:

1 способ: 25*34*25 (длинный * широкий * высокий)

2 способа: 55*33*25 (длинный * широкий * высокий)

4 способа: 57*55*25 (длинный * широкий * высокий)

8 способов: 106*56*25 (Д * Ш * В)

3. Входная мощность: 5 В постоянного тока (160 мА)

4. Входное контрольное напряжение сигнала:

Высокий уровень модуль: (0-2,5 V состояние реле низкого уровня)

(3,3-5V состояние высокого уровня реле)

Низкий уровень модуль: (0-2,5 V состояние реле низкого уровня в выключенном состоянии)

(3,3-5V состояние высокого уровня реле)

5. Есть 2,54 булавки и синий KF301 терминала линии управления элементах обеспечивается повышенное удобство.

Входная секция:

DC +: подключите источник питания положительным (в соответствии с напряжением реле)

DC-: подключите источник питания отрицательным

CH1: 1 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

CH2: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

CH3: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

CH4: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

Высокое и низкое значение:

Триггер высокого уровня относится к стороне триггера сигнала (IN), а отрицательный источник питания имеет положительное напряжение между положительным и источником питания, как правило, подключается к стороне триггера, когда триггерное боковое напряжение или триггер достигают триггерного напряжения, реле тянется.

Низкоуровневый триггер относится к напряжению между сигнальным триггерным терминалом и отрицательным терминалом источника питания OV, или напряжение триггерного терминала ниже, чем напряжение положительного терминала источника питания. Когда напряжение достаточно низкое для запуска, реле вытягивается, отрицательная сторона источника питания подключена к триггерной стороне триггера, так что реле тянется.

Электрические параметры:

Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока

1 канал 5V 0mA 12.5mA 0-2,5 V 2mA

2 5V 0mA 22.5mA 0-2,5 V 2mA

4 5V 0mA 48mA 0-2,5 V 2mA

4 5V 0mA 102mA 0-2,5 V 2mA

Руководство по эксплуатации:

1. Блок питания: мощность должна быть постоянного тока, напряжения и напряжения реле, чтобы соответствовать

2. Метод подключения:

Когда ТРИГГЕРНАЯ сторона уровня триггера сигнала, реле будет подключено, устройство имеет электричество и работает

Меры предосторожности:

1. Блок питания: Питание должно быть DC, 5 в источник питания

2. Модуль управления клеммой напряжения: Этот модуль может использоваться только для контроля переменного тока, не может контролировать постоянный ток.

5упр 220ком

Срабатывает по низкому уровню

Переключение полярности сигнала по - или +

Да. постоянный ток до 30в, 10А

Ампер 5 выдержит

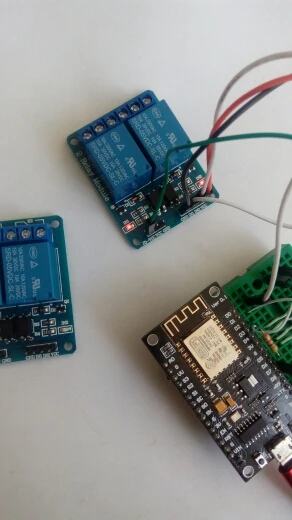

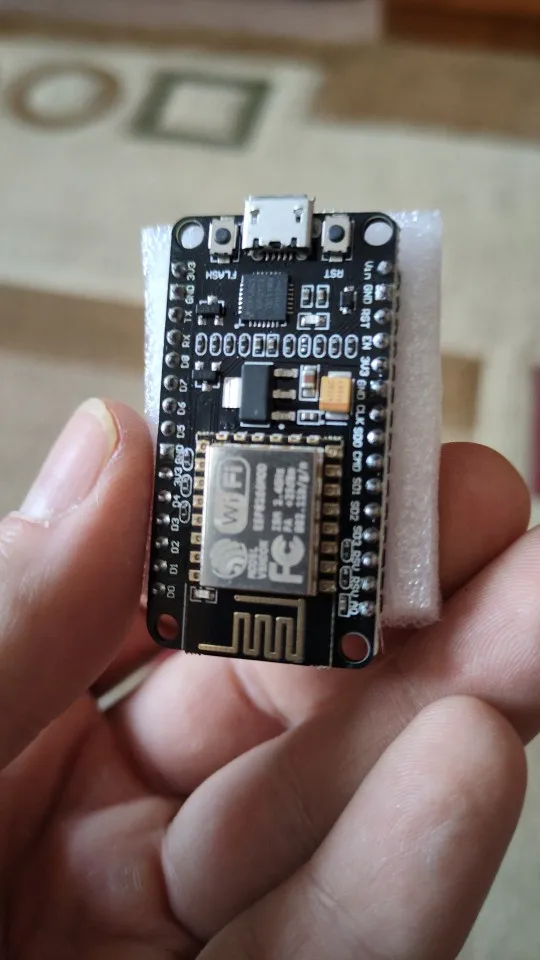

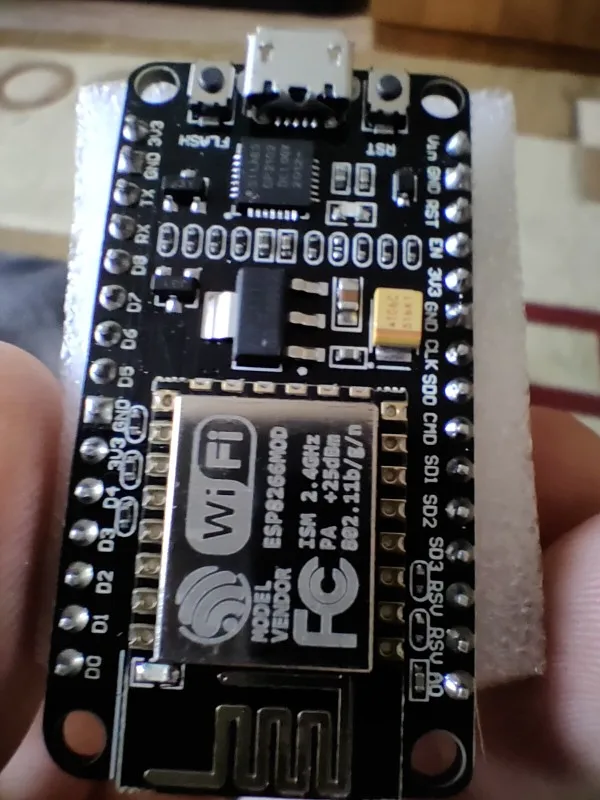

Я использовал его с esp8266, вы можете использовать Pin от esp, который имеет 5 В или вам нужно увеличить 3,3 В.

Попроси даташит у продавца

Конечно

Этот 5 вольт, ищите на 12

Чтобы управлять чем-то мощным с микроконтроллера

Не разборные, но заменить не исправную труда не составит. Реле стандартная на 5 контактов.

Вес логистики
0.062
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
1
Название бренда
TENSTAR ROBOT
Напряжение электропитания
1
Номер модели
relay module
Применение
Компьютер

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
1
Размер логистики - высота (см)
1
Размер логистики - длина (см)
1
Размер логистики - ширина (см)
1
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
DIP

Отзывы покупателей

V***v

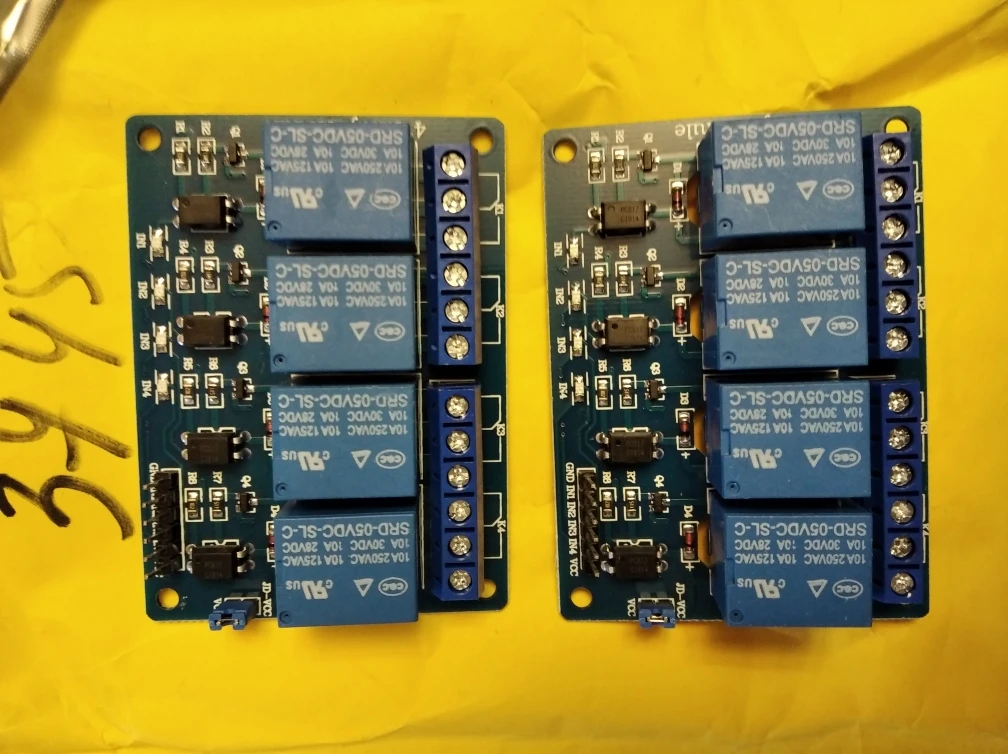

Страна: RU Color: 4CH Доставка: Saver Shipping 17.12.2020

Все пришло целое хорошо упакованное. мне понравилось.

K***k

Страна: RU Color: 4CH Доставка: Standard Shipping 15.01.2021

до мск не больше двух недель, выглядит неплохо очень даже

V***v

Страна: RU Color: 4CH Доставка: Saver Shipping 28.12.2020

До Москвы двадцать дней, всё цело и работает. Продавца рекомендую.

K***r

Страна: RU Color: 4CH Доставка: Saver Shipping 22.01.2021

Посылку получил. Всё соответствует описанию. Продавца рекомендую. Я поставил 5 звезд.

V***l

Страна: RU Color: 8CH Доставка: Saver Shipping 06.09.2020

Отличный блок реле. Отличный продавец! Постоянно заказываю у этого продавца!

Покупатель

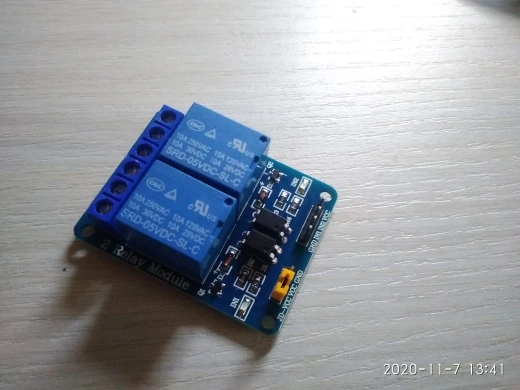

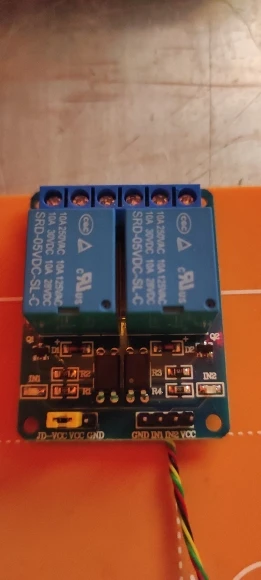

Страна: RU Color: 2CH Доставка: Saver Shipping 07.11.2020

приехало быстро, с подвцом не общался необходимости небыло, работает уже установлен как модуль для вай фай розетки )

Покупатель

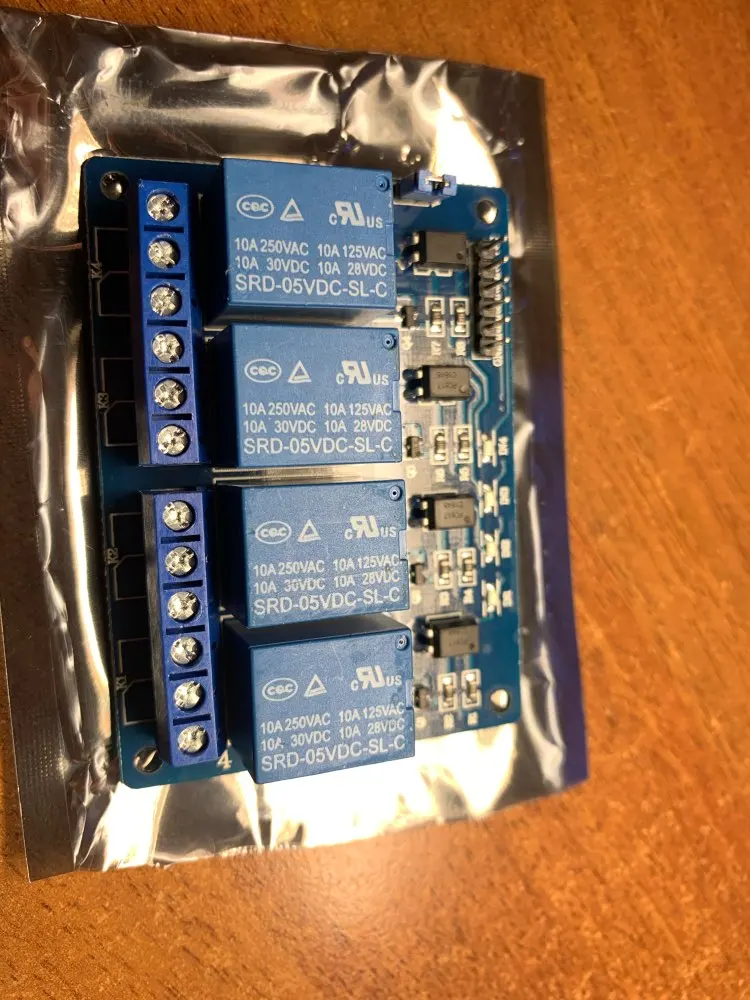

Страна: RU Color: 4CH Доставка: Saver Shipping 29.01.2021

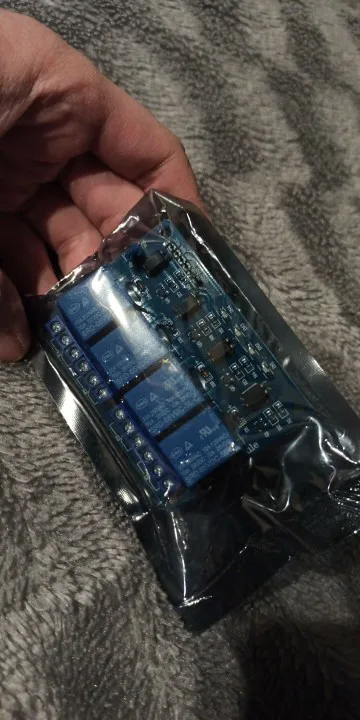

пришло быстро. антистатический запаяный пакетик. ещё не пробовал.

E***v

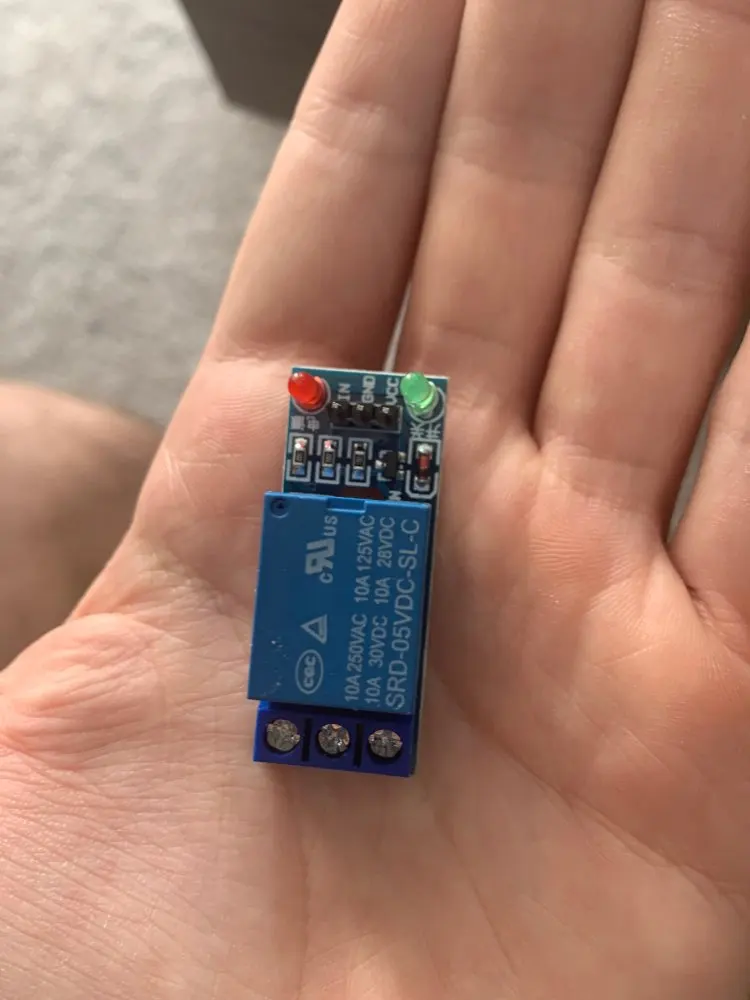

Страна: RU Color: 1CH Доставка: Cainiao Super Economy 29.01.2021

В сборной посылке до МО быстро за 10 дней. Не проверял .

A***n

Страна: RU Color: 4CH Доставка: Saver Shipping 28.12.2020

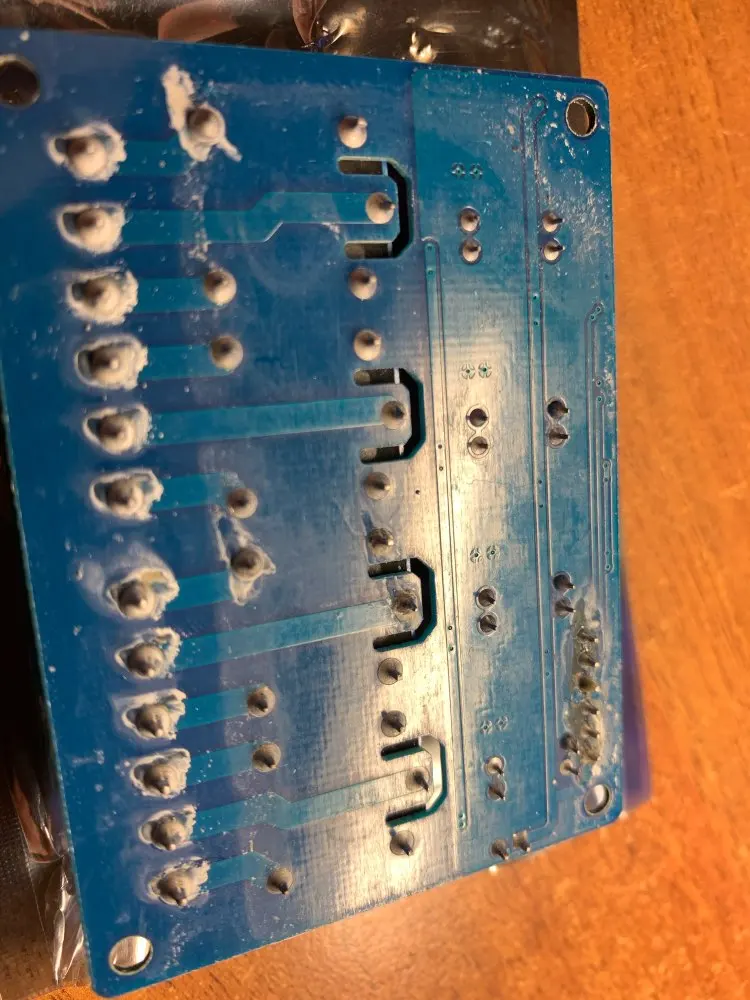

Монтаж хороший, есть остатки флюса. Пока не проверял. Спасибо продавцу!

S***m

Страна: RU Color: 4CH Доставка: Saver Shipping 01.12.2020

работает. джампер vcc на выход коммутирует. входы опторазвязаны

R***y

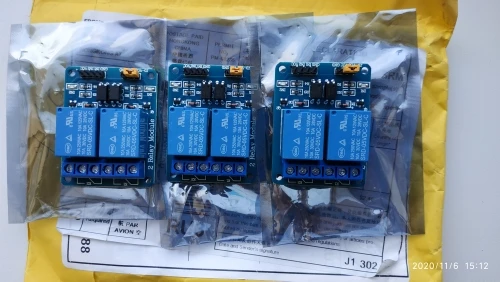

Страна: RU Color: 2CH Доставка: Saver Shipping 06.11.2020

Доставка быстрая, две недели до НСК. Буду заказывать ещё у этого продавца.

S***v

Страна: RU Color: 4CH Доставка: Saver Shipping 02.09.2020

Отличный товар. Продавец молодец

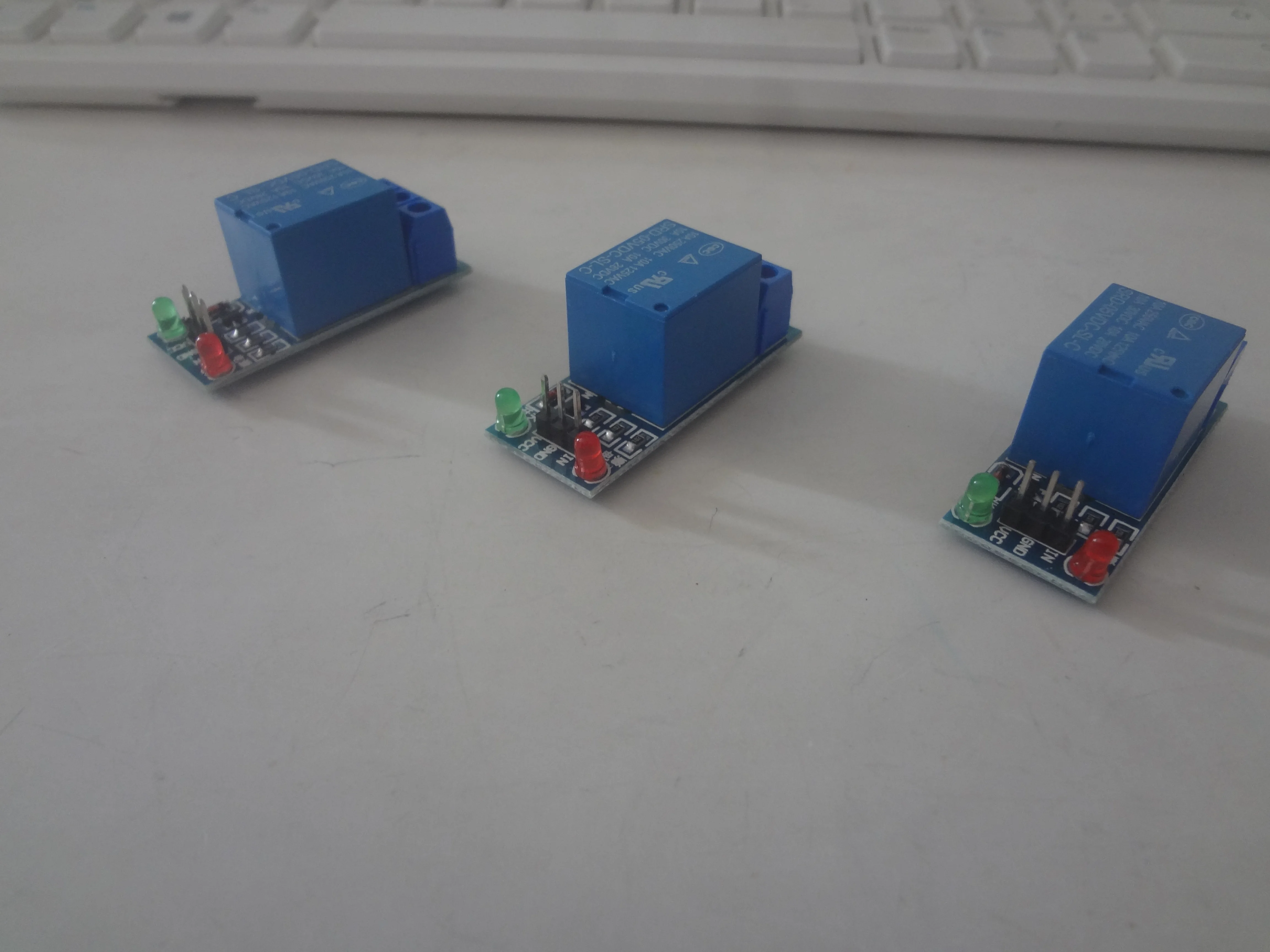

S***v

Страна: RU Color: 1CH Доставка: Cainiao Super Economy 26.01.2021

все отлично.

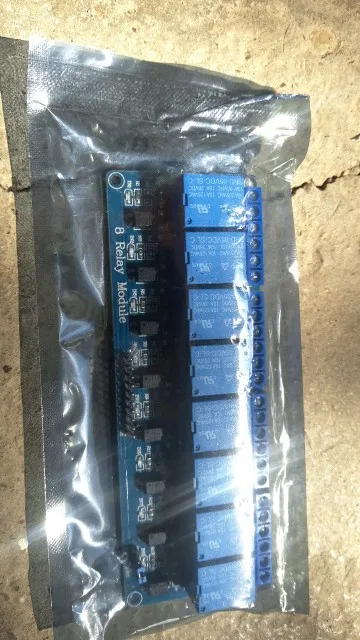

I***o

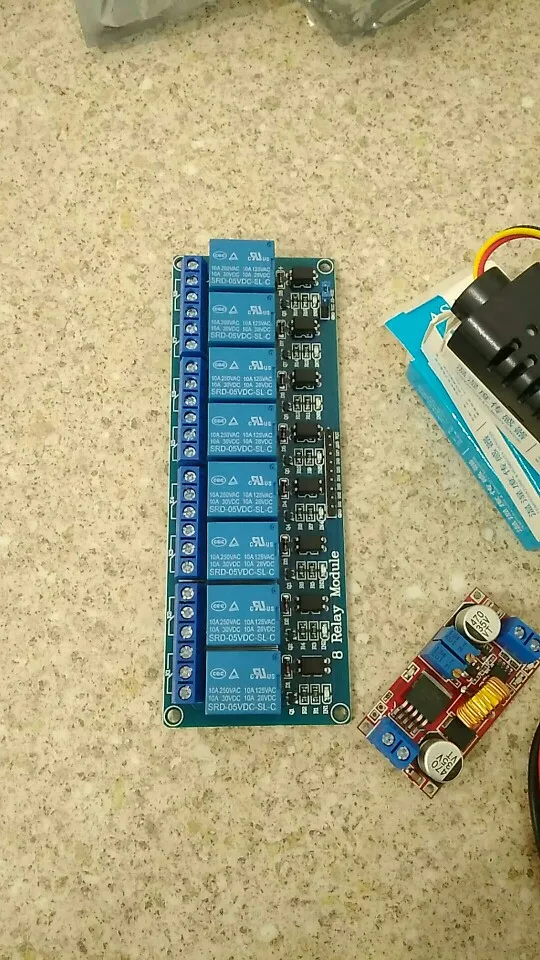

Страна: RU Color: 8CH Доставка: Saver Shipping 08.09.2020

Все хорошо, Краснодарский край 20 дней

Y***v

Страна: RU Color: 8CH Доставка: Saver Shipping 14.11.2020

Супер быстрая доставка, 5 дней из Китая

E***n

Страна: RU Color: 2CH Доставка: Saver Shipping 18.11.2020

Соответствуют описанию.

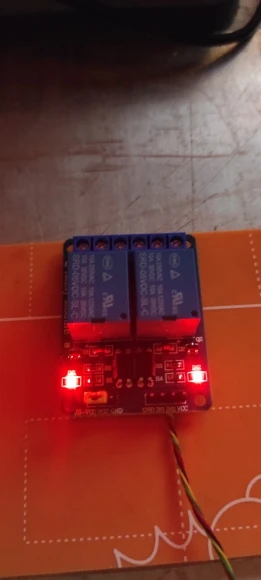

I***v

Страна: RU Color: 2CH Доставка: Saver Shipping 27.10.2020

Модуль рабочий, срабатывает по низкому уровню.

A***v

Страна: RU Color: 8CH Доставка: Saver Shipping 26.01.2021

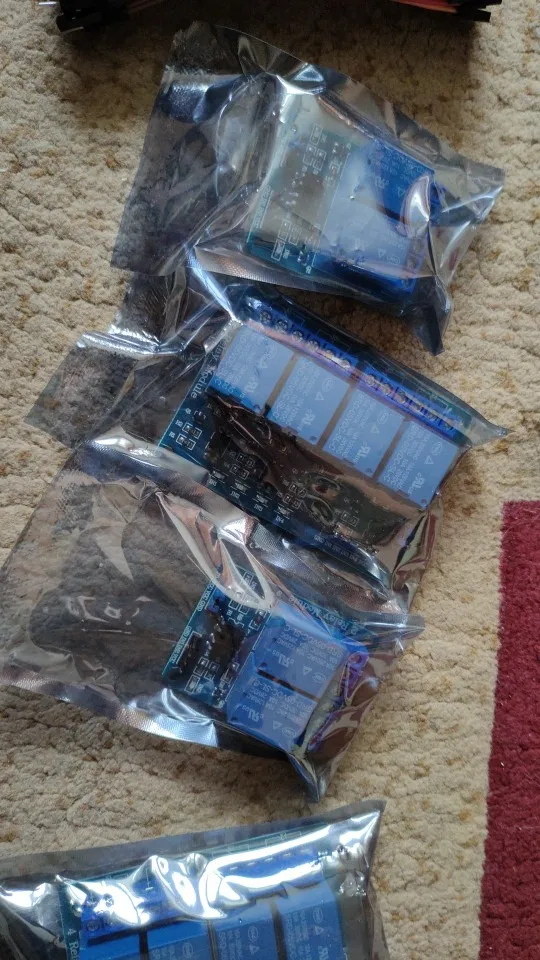

Быстрая доставка! Всё в отдельных пакетах. Заказываю не в первый и не в последний раз.

S***v

Страна: RU Color: 4CH Доставка: Saver Shipping 22.01.2021

Товар соответствует описанию. Доставка за 42 дня с учетом новогодних праздников.

I***v

Страна: RU Color: 4CH Доставка: Saver Shipping 13.01.2021

заказ оформлялся повторно. т.к в сборной посылке от разных продавцов перепакованной на границе . вместо обозначенного прибыли перчатки человека паука. Али решил спор в мою пользу Надеюсь что продавец не пострадал и Али как Агрегатор отнесет расходы на перевозчика. Продавец заслуживает доверия . Учитывая его достаточно высокий рейтинг в повторном заказе не сомневался .Заказал у него. Товар соответствует описанию в работе пока не проверен. при повторном заказе доставка была значительно быстрее.

Покупатель

Страна: RU Color: 2CH Доставка: Cainiao Super Economy 12.01.2021

Спасибо, всё хорошо! Быстро доставили не смотря на новогодние праздники.

A***v

Страна: RU Color: 2CH Доставка: Standard Shipping 09.12.2020

приехало за 3 недели, в работе не проверял, внешне нормально

S***v

Страна: RU Color: 2CH Доставка: Cainiao Super Economy 06.01.2021

Заказ пришел быстро. В своём антистатическом пакете. После пайки на плате остался флюс. Все оттирал спиртом, т.к. тип флюса не известен.

S***n

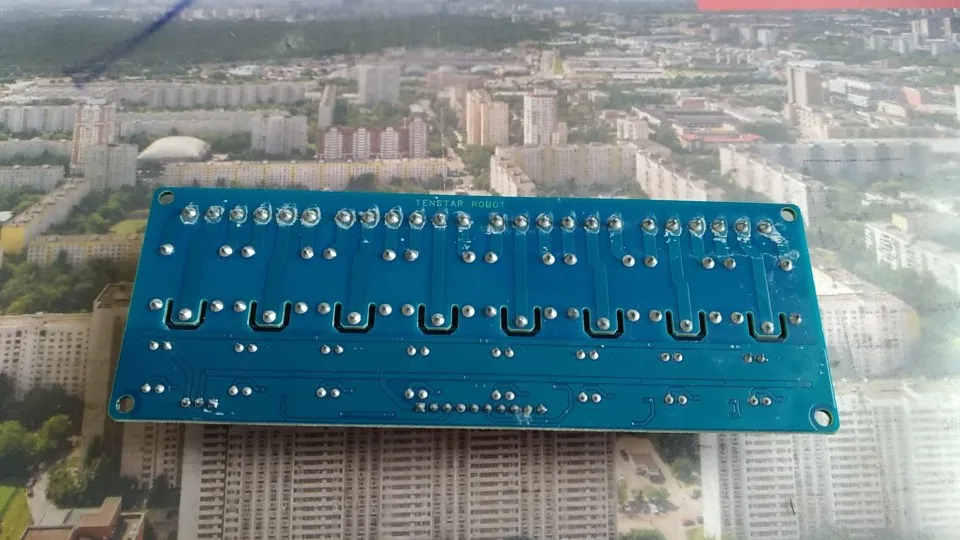

Страна: RU Color: 8CH Доставка: Saver Shipping 19.12.2020

плата ехала чуть меньше месяца.качество норм.не первый раз такой пользуюсь

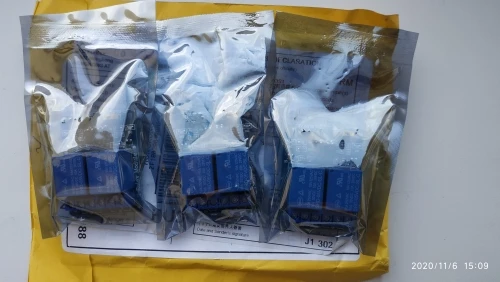

R***r

Страна: RU Color: 2CH Доставка: Saver Shipping 12.11.2020

Не пришло из-за таможни. Продавец вернул деньги очень быстро, заказывал заново все "прилетело". Качество хорошее.

S***v

Страна: RU Color: 4CH Доставка: Saver Shipping 30.11.2020

пришло очень быстро. проверю работоспособность увы не скоро

A***o

Страна: RU Color: 2CH Доставка: Cainiao Super Economy 15.10.2020

хорошего качества,все нормально внешне ..в работе не проверен ещё

A***i

Страна: BR Color: 1CH Доставка: Standard Shipping 11.12.2020

Отличный продукт отлично работает в магазине, хорошо отправил мне продукт СУПЕР БЫСТРО прибыл в течение 15 дней, живите в бане camborihou Santa Catarina не облагается налогом. Можно купить спокойно

S***v

Страна: RU Color: 8CH Доставка: Standard Shipping 15.09.2020

пришло быстро. Продавец отправляет очень быстро. Качество сборки отличное!

V***n

Страна: RU Color: 4CH Доставка: Saver Shipping 01.11.2020

Все пришло очень быстро. все работает продавца рекомендую.

Покупатель

Страна: RU Color: 1CH Доставка: Saver Shipping 17.12.2020

быстрая доставка, не первый раз беру. продавца рекомендую.быстрая доставка, не первый раз беру. продавца рекомендую.

Покупатель

Страна: RU Color: 2CH Доставка: Saver Shipping 13.11.2020

Товар соответствует описанию, Отправлено в течении суток. Упаковка целая не поврежденная. До Москвы доставлено за 11 дней. Продавцу спасибо за оперативность и аккуратность.

M***v

Страна: RU Color: 2CH Доставка: Cainiao Super Economy 23.10.2020

3 недели до Москвы.Mодули ARDUINO,точное описание,спасибо продавцу!трек отслеживался.

A***a

Страна: RU Color: 2CH Доставка: Saver Shipping 29.12.2020

я постоянный покупатель в этом магазине. все отлично! :)

Покупатель

Страна: UA Color: 8CH Доставка: Saver Shipping 31.01.2021

Все пришло за 4 недели, в работе не проверял , но выглядит добротно. Флюс смыт, контактные группы не погнуты.

I***V

Страна: RU Color: 2CH Доставка: Cainiao Super Economy 09.10.2020

23 сент. заказал -9 октября забрал на почте, очень быстрая доставка, модуль соответствует описанию, качество на высшем уровне.
