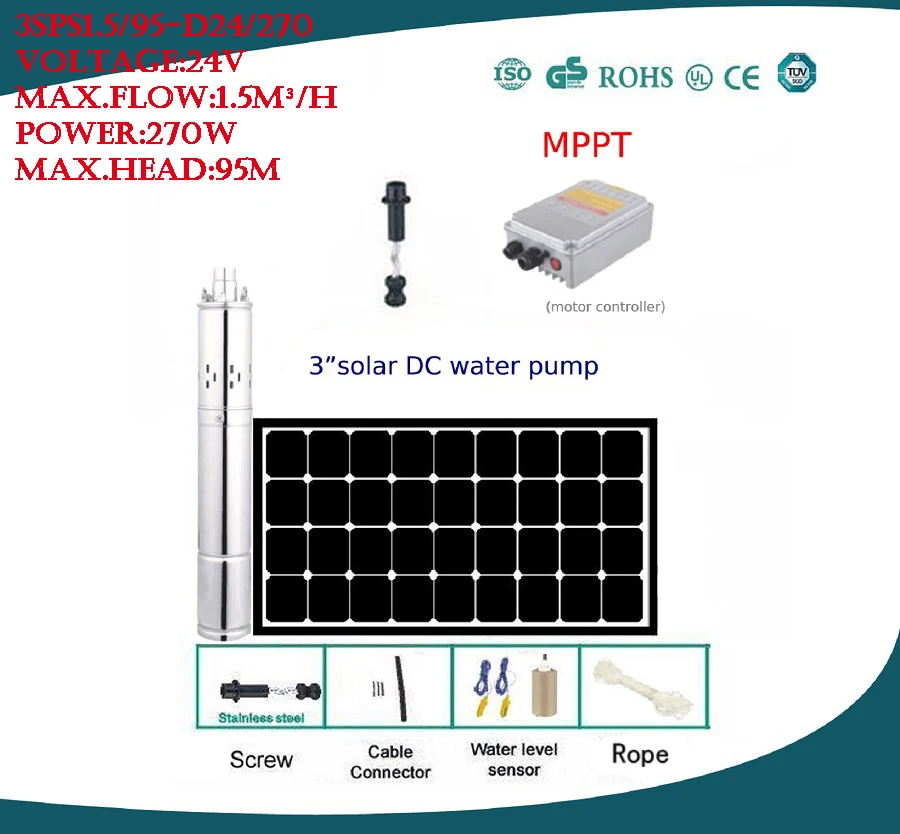

Dc 24v 270w 3 дюймов безщеточный Водяной насос на солнечных батареях с контроллер насоса 304 нержавеющая сталь погружающийся насос 3SPS1.5/95-D24/270
Внимание:
1. Указанная цена включает: насос + MPPT контроллер + аксессуары,Без солнечных панелей;
2. Если нужна солнечная панель, пожалуйста, дайте нам знать, мы будем цитировать соответственно (но мы предлагаем купить PV panles локально
Чтобы сохранить высокийКурьерская стоимость, больше, солнечные панели большого размера очень хрупкие во время доставки экспресс-почтой)
3. Бесплатные аксессуары, включая:A. Насос с 3 метровый кабель b. Контроллер насосаC. Запасные части: 1 шт. винт из нержавеющей стали d. Кабельный соединительЕ. Датчик уровня воды f. Веревка: 10 метров

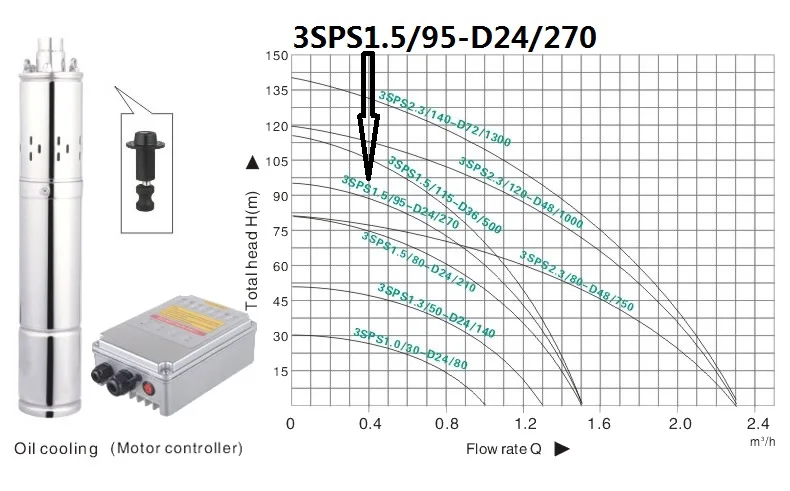

Кривая производительности

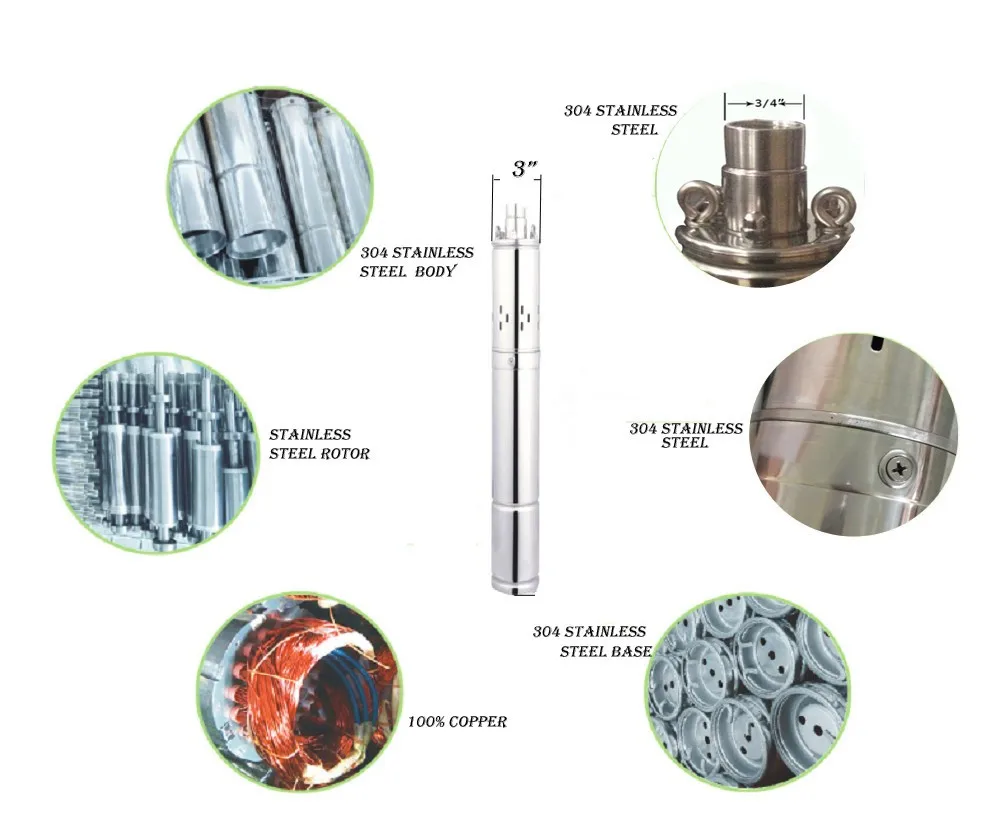

Материал
Серия винтовой водяной насос на солнечных батареях
Модель
Напряжение солнечной батареи
(V)
Мощность солнечной батареи
(Ш)
Максимальный расход (м3/ч)
Максимальная головка (м)
Выход (В)
С контроллером функции MPPT
Размер насоса
Предлагаем сборку солнечной панели
Ссылка
3SPS1.0/30-D24/80
36
110
1.
30
0,75''
Да
3"
Комплект из 2 предметов 18v 60 Вт, в серии
Нажмите здесь
3SPS1.3/50-D24/140
36
180
1,3
50
0,75''
Да
3"
1 шт. 36v 190w
Нажмите здесь
3SPS1.5/80-D24/210
36
280
1,5
80
0,75''
Да
3"
1 шт. 36 в 280 Вт
Нажмите здесь
3SPS1.5/95-D24/270
36
360
1,5
95
0,75''
Да
3"
Комплект из 2 предметов 36v 190w параллельно
Нажмите здесь
3SPS1.5/115-D36/500
54
660
1,5
115
0,75''
Да
3"
6 шт. 18 в 120 Вт, 3 в серии x 2 параллельно
Нажмите здесь
3SPS2.3/80-D48/750
72
960
2,3
80
0,75''
Да
3"
4 шт. 36 в 260 Вт, 2 в серии x 2 параллельно
Нажмите здесь
3SPS2.3/120-D48/1000
72
1320
2,3
120
0,75''
Да
3"
4 шт. 36 в 320 Вт, 2 в серии x 2 параллельно
Нажмите здесь
3SPS2.3/140-D72/1300
108
1680
2,3
140
0,75''
Да
3"
6 шт. 36 в 280 Вт, 3 в серии x 2 параллельно
Нажмите здесь

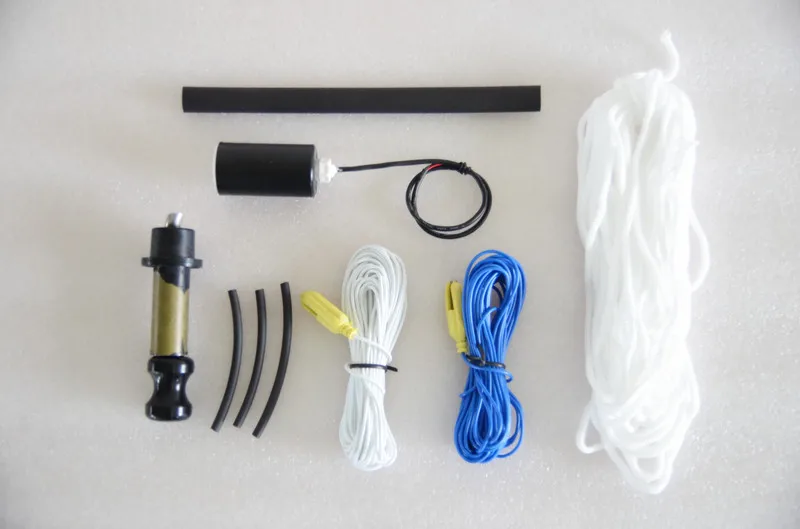

Аксессуары A. Запасные части: 1 шт. винт из нержавеющей стали b. Кабельный соединитель C. 3 шт. датчик уровня воды d. Веревка: 10 м

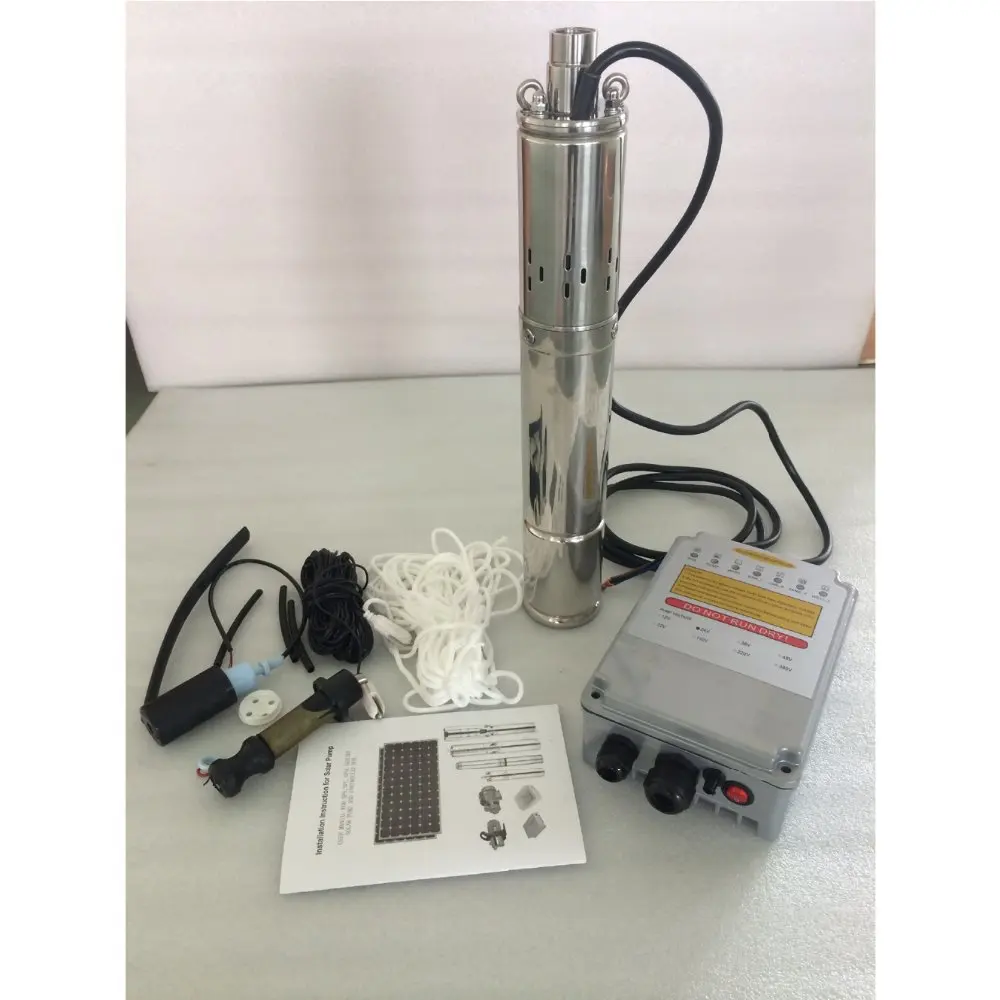

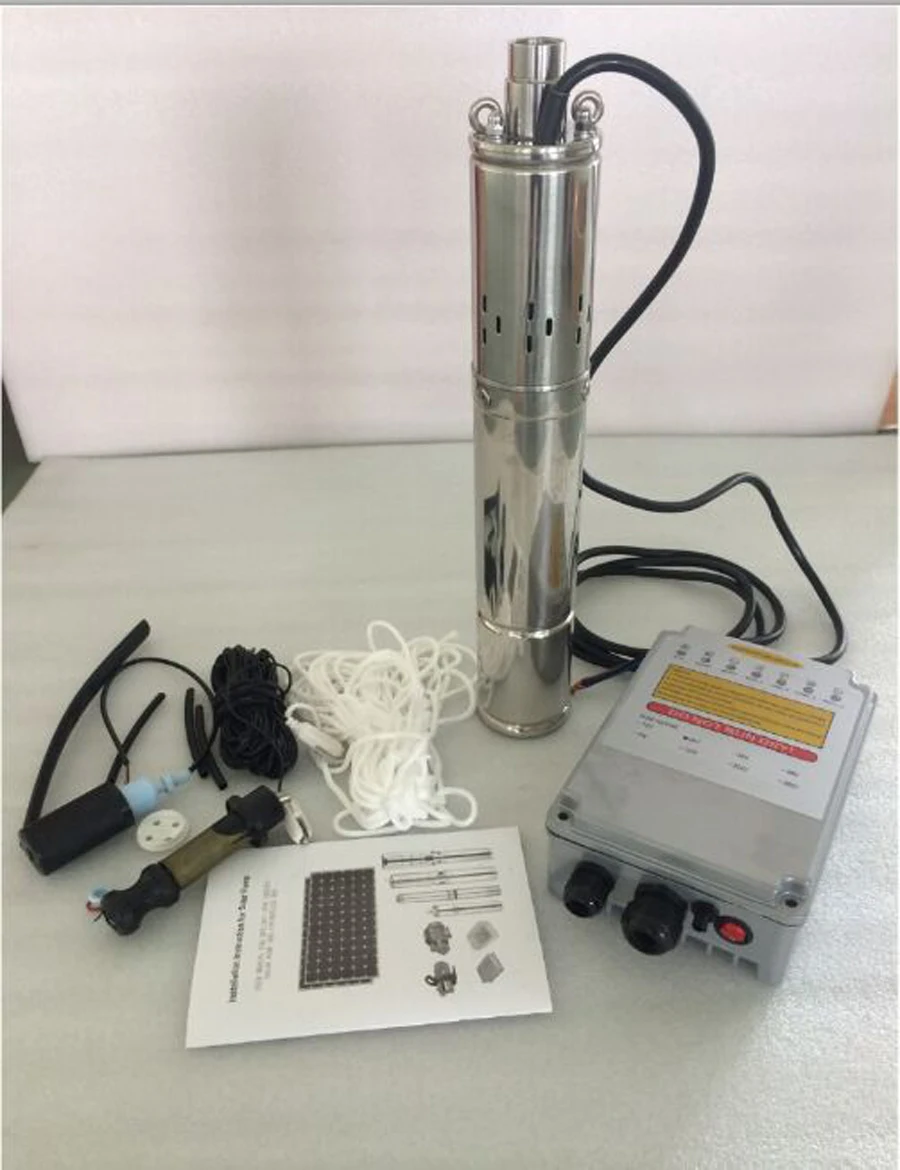

Полный комплект
Описание
(1)Выбор солнечной панели насосной системы
Если вы не приобрели полную систему у своего поставщика, будут полезны следующие формулы. Ваш поставщик насоса будет
Возможность помочь вам с выбором панели
A. Солнечные панели PV (панели солнечных батарей) выбор
Мощность PV панелей (ватт) = Номинальная мощность насоса (ватт) x( 1. 3 ~ 1,6)
Напряжение солнечной панели = номинальное напряжение насоса (Вольт) x 1,5
Контроллер уже будет соответствовать насосу вашим поставщиком
Например, насос мощностью 300 Вт требует минимум 390 Вт PV панелей для управления им (300 Вт x 1,3 = 390 Вт)
B. Вам могут потребоваться комбинации панелей, особенно для больших насосов. Во время подключения солнечных панелей, вы должны получить
Солнечные панели в серии, чтобы достичь номинального напряжения насоса, затем параллельно достичь номинального тока насоса
Параллельные панелиДвойнойТок и мощность панелей
Панели в серииДвойнойНапряжение и мощность панелей
E. g. 2x12 V/ 100 W панели параллельно & rarr; 12 V/200W система
2x12V/ 100 W панели серии & rarr; 24V/200W системы
(2) выбор аккумулятора насосной системы
Ток, нарисованный насосом = мощность насоса/напряжение
Чехол для насоса 24 Вольт 300 Ватт
300 Ватт разделены 24 = 12,5 ампер
2x100 Ач 12 вольт батареи в серии = 100 Ач на 24 вольт
100Ah делится на 12,5 Ампер x 0,6 = 4,8 часов резервного копирования
Батареи параллельно, добавьте Ah, напряжение остается прежним
Батареи в серии, добавляют напряжение, Ач остается прежним
2. Установка
(1) Функция блока контроллера солнечного насоса
Защита от низкого напряжения (автоматическая)
Защита от перенапряжения (автоматическая)
A. Защита от перегрузки по току (автоматическая)
B. Защита для низкого уровня воды в колодце (туалет, WH датчики)
C. Защита для полного уровня воды в баке (TC,TH датчики)
D. Контроль скорости работы двигателя (регулятор скорости)
Е. Задержка перезапуска рабочей функции (регулятор таймера должен быть установлен период отдыха после того, как насос перестанет работать от низкого
Защита уровня воды в колодце)
F. Функция MPPT. (Максимальное отслеживание точки питания)
G. Батарея (батарея может быть подключена к контроллеру непосредственно для хранения электроэнергии.)

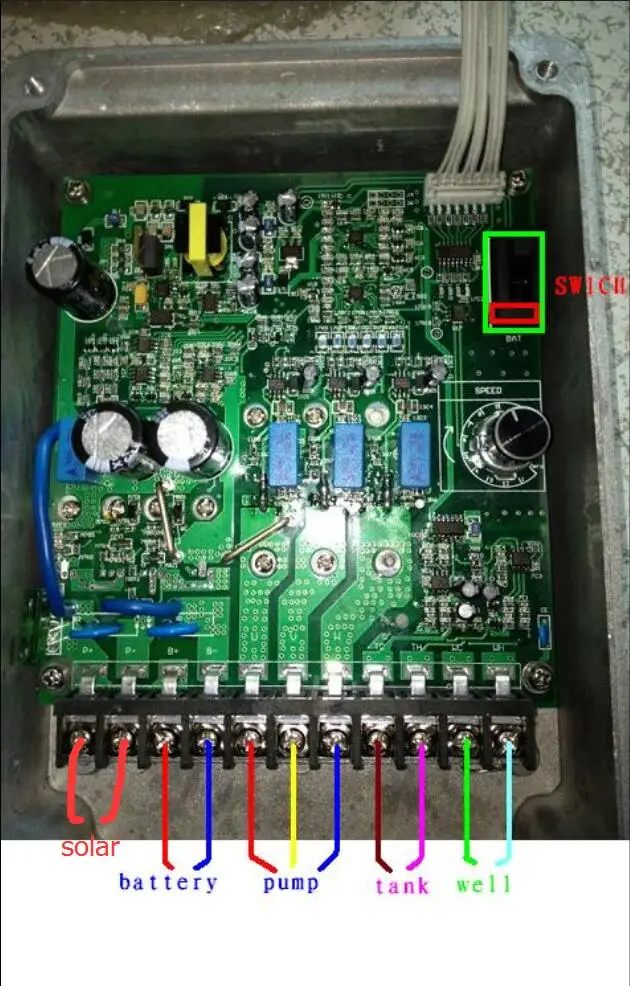

(2) Проводка блока контроллера
Прежде чем начать проводку блока управления, переключатель должен быть в выключенном положении.
Проводите насос, панели в блок управления согласно схеме проводки ниже. И насос, и контроллер помечены «U», «V» и «W». Убедитесь, что вы подключены к сети и не общались друг с другом.

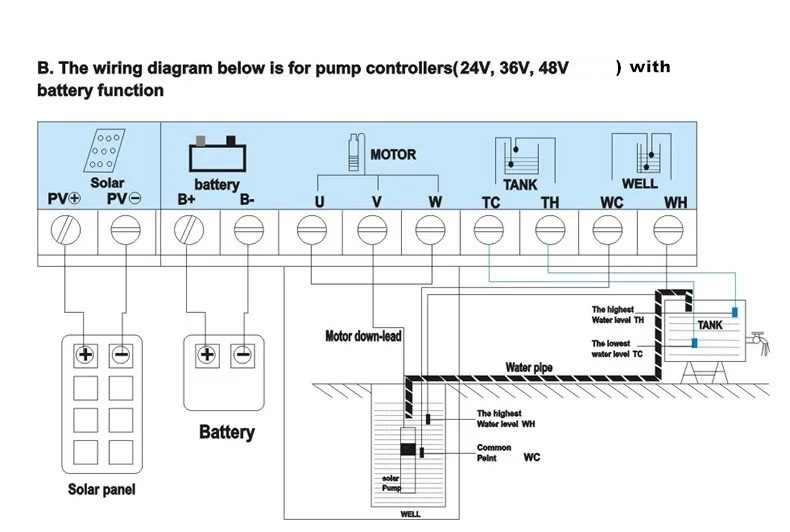

Насосы, контроллерные коробки, батареи, солнечные панели, схема подключения

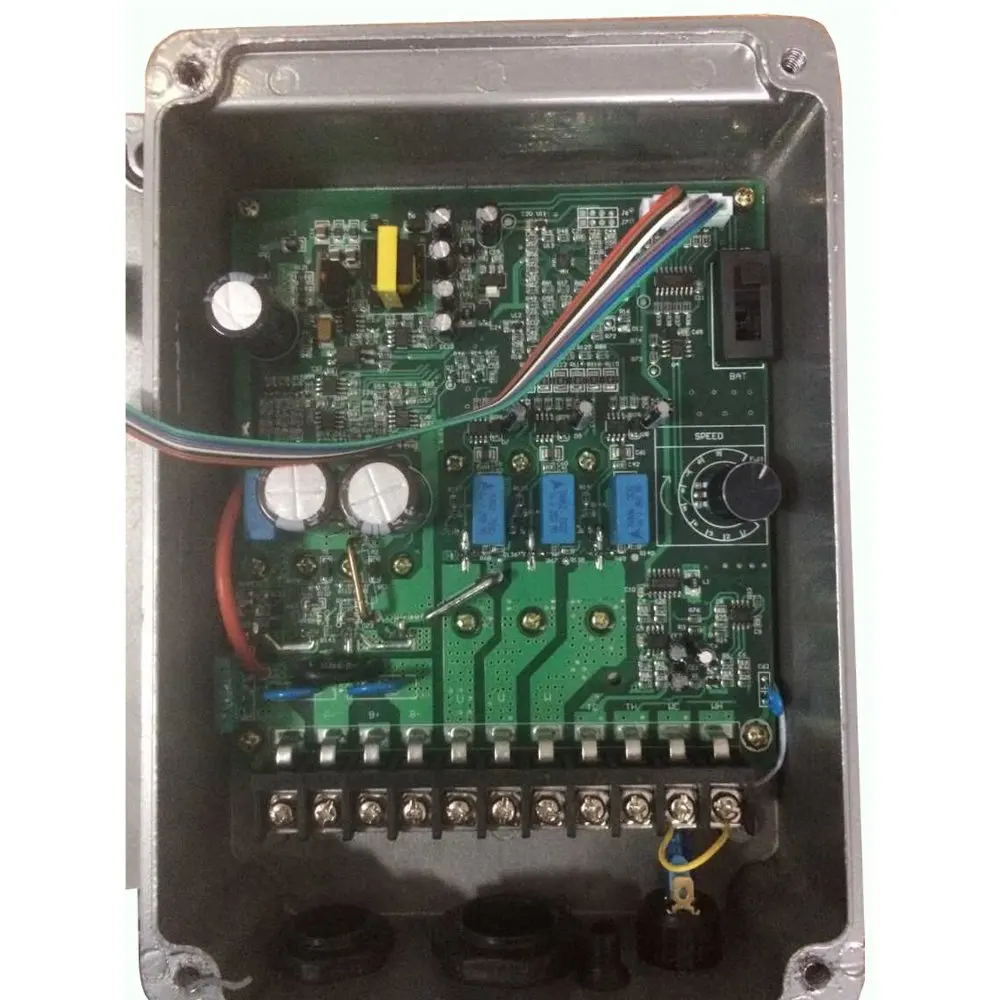

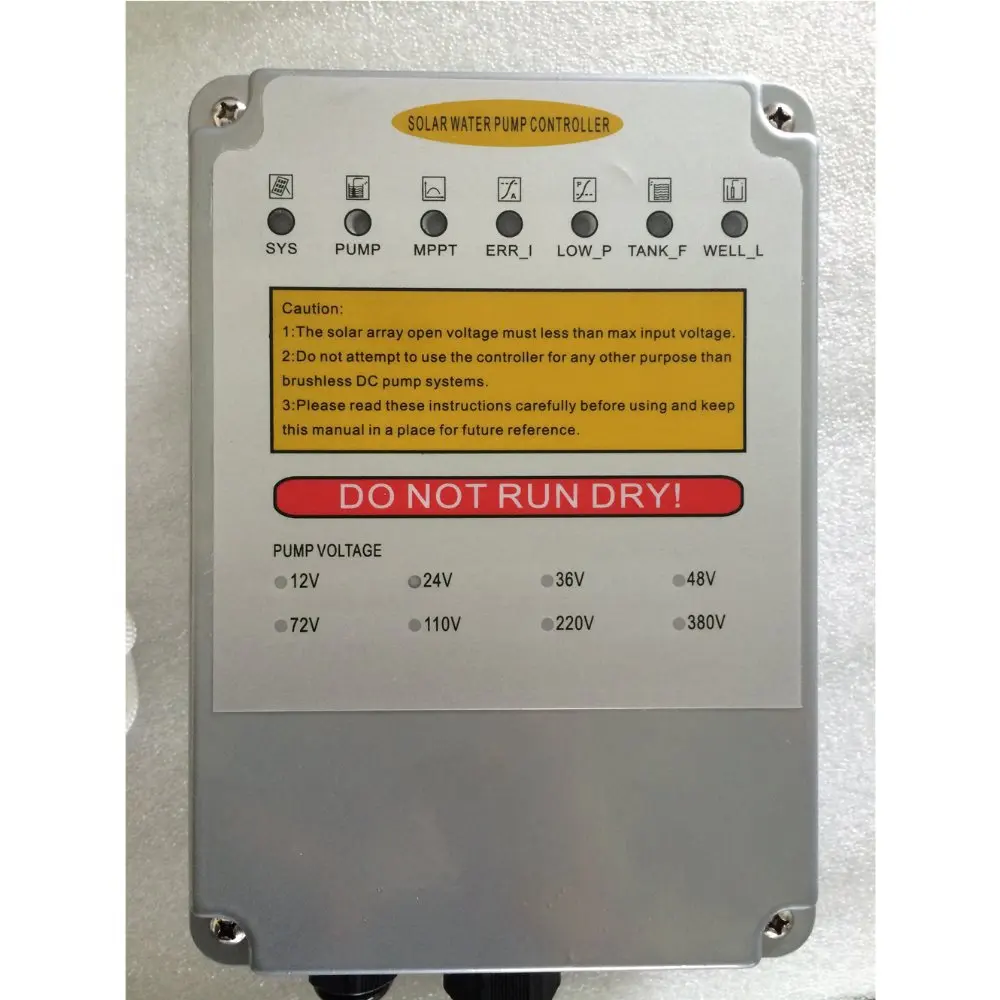

Контроллер MPPT

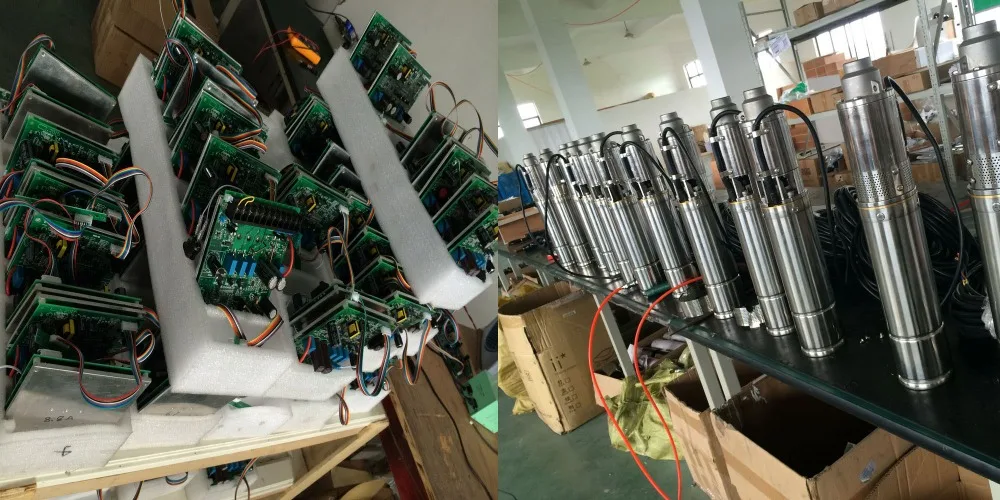

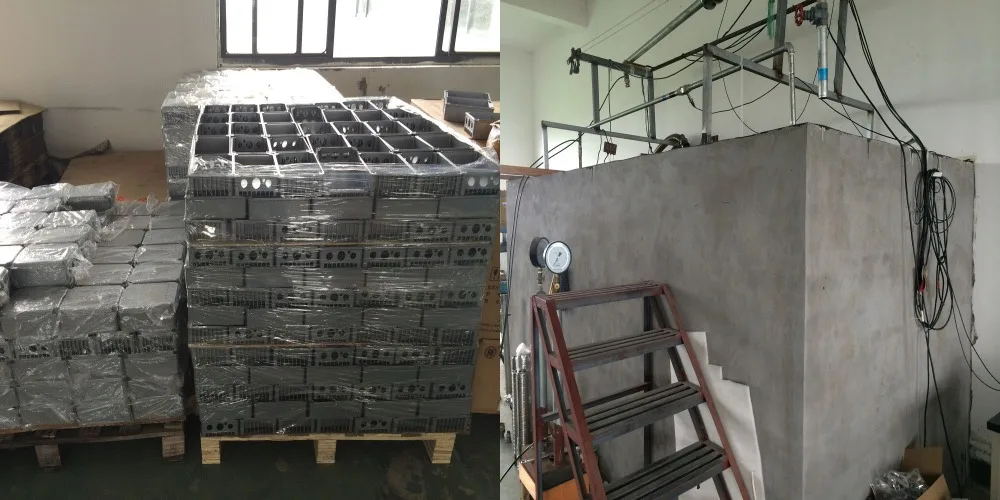

Завод
Применение
Если вы не знаете, как выбрать модель, пожалуйста, сообщите вопрос ниже, я выберу для вас. 1. Каковы Ваши требования к расходу насоса? Это означает, сколько кубических метров воды вам нужно в час.2. Каковы ваши требования к H1 =? H2 =? H3 =? H4 =?
При возникновении любых вопросов обращайтесь к нам, мы ответим как можно скорее. Спасибо!
