DMX декодер 30 каналов RGB светодиодные ленты драйвер DMX 512 без пластиковой коробки контроллер DC 9V- 24V DMX512 диммер

Добро пожаловать в наш магазин

30 канала/27 канал легко DMX led rgb контроллер 5v/12/24v 360w

Добро пожаловатьДля использования 30CH постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодный освещение.

Представление продукции:

Входная мощность: DC9V-DC24V максимальный ток нагрузки: 2A/CH× 30

Максимальная нагрузка: 360 Вт (12 В) 720 Вт (24 В) выходной серый уровень: 256

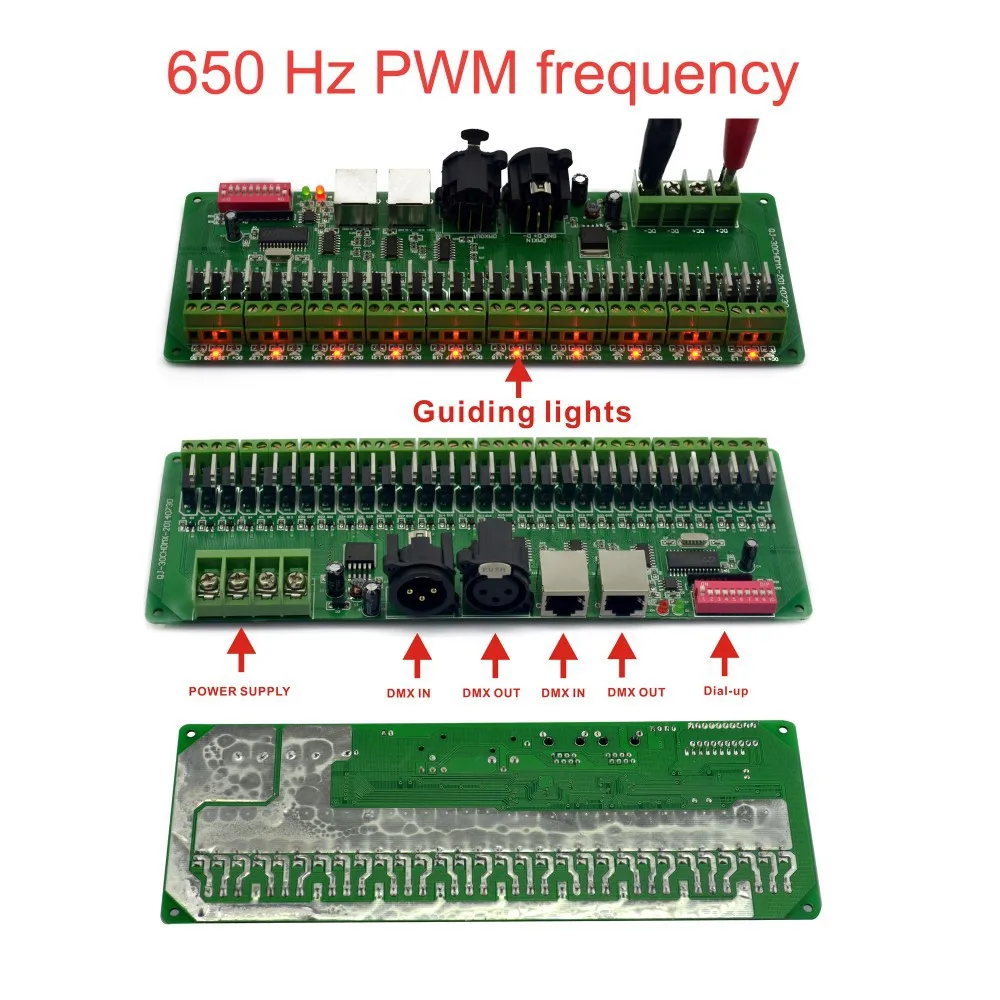

Входной сигнал: DMX512/1990 Выходной сигнал: 30 каналов постоянного ШИМ

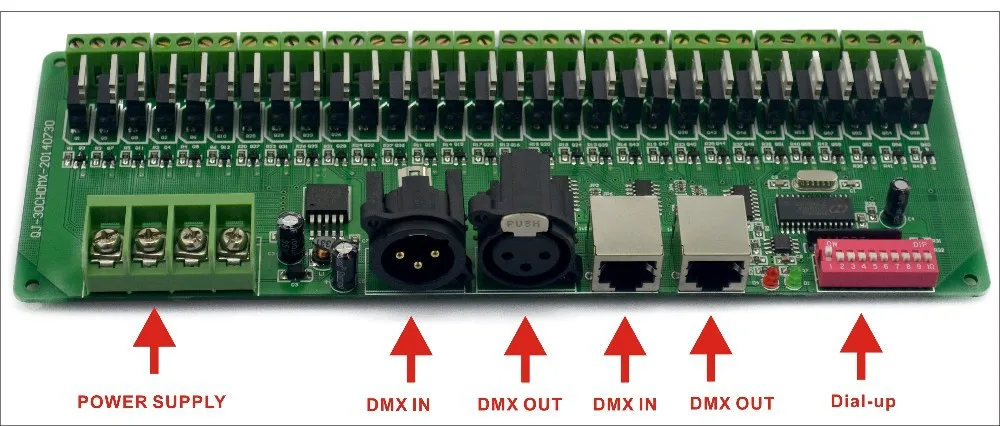

Выход DMX : 30 каналов Стандартный XLR-3 разъем caron

Размер: L225 * W80 * H32 вес (вес брутто):300 г

Основные функции:

Есть 30 выходных каналов, можно подключить к одним или RGB лампам;

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC9V ~ DC24V;Каждая занимает 30 DMX-адрес.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Декодера, чтобы использовать:

Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512

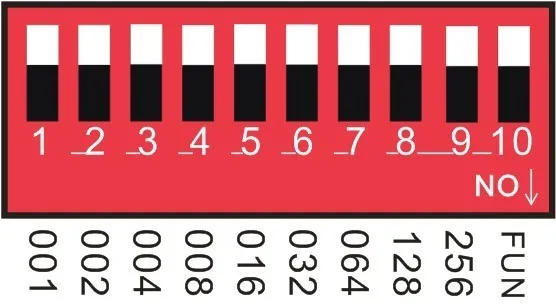

Первая Настройка адреса DMX:Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокийБит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит равно 0.

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен.

Выбор эффекта (кнопка переключения No.1 на No.4):

1, Push No.1: Автоматическая езда на велосипеде. 2, Push No. 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает 4. Push No.3: Severn color jumping

5. Нажмите No.1 и 3: RGB jumping. 6. Push No.2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет. 8. Пуш-ап № 4: синий цвет.

9. Push No.1 и 4: желтый. 10: Push No.2 и 4: фиолетовый.

11. Push No.1 и 2 и 3: Cyan. 12. Push No.3 и 4: белый.

13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки.

14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

Существует три способа использования:

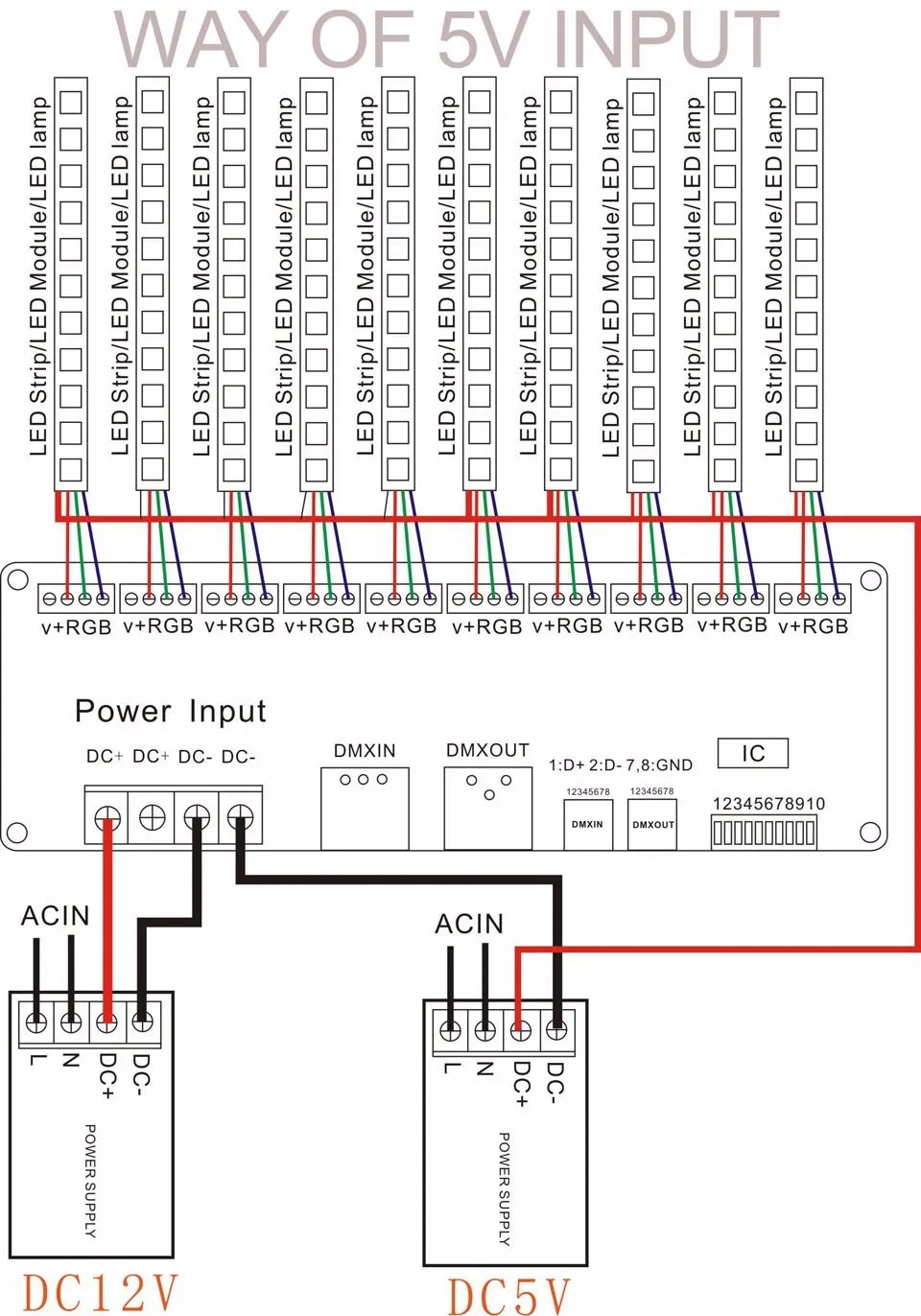

Если вы хотите Вход 5 В, подключение выглядит следующим образом:

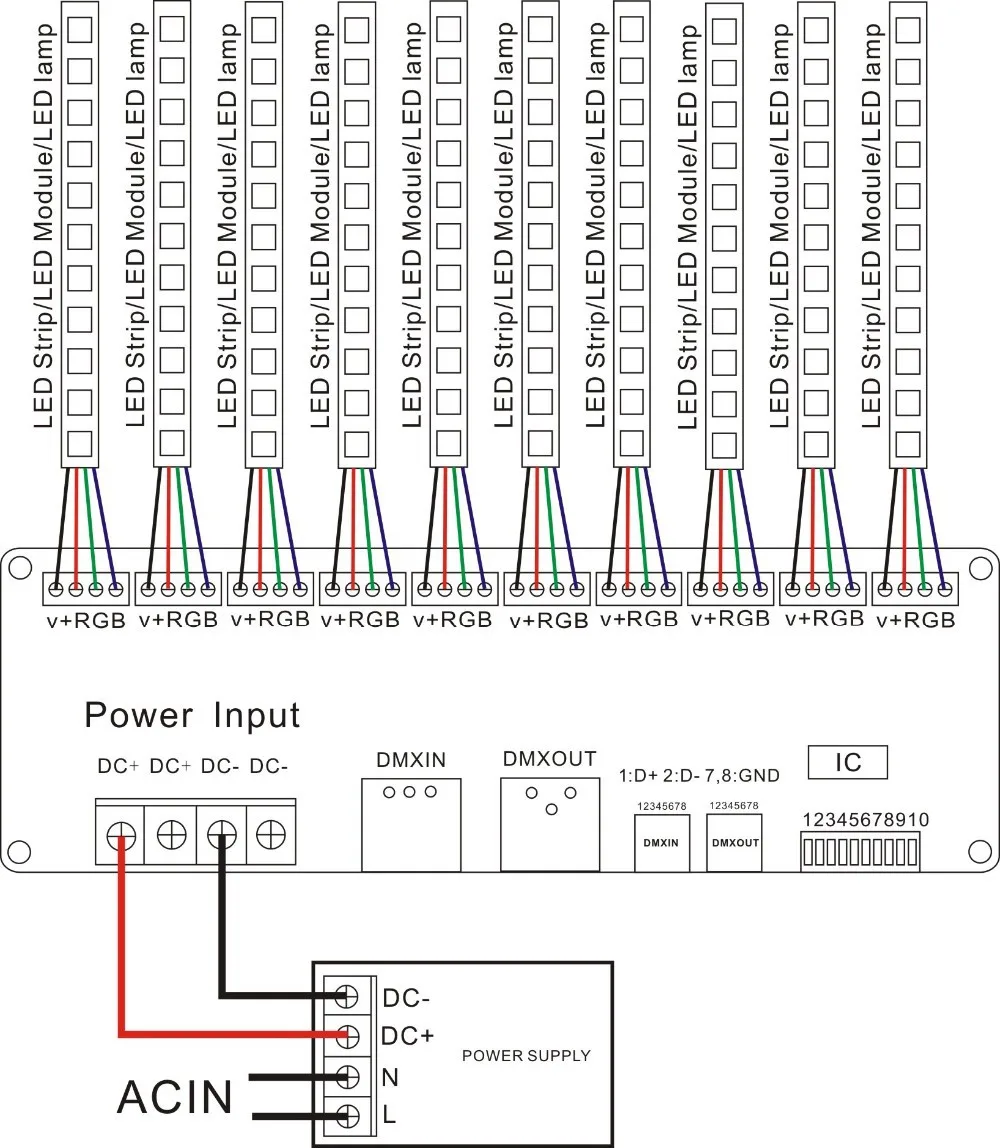

Если вам нужно подключить два источника питания, подключение следующим образом:

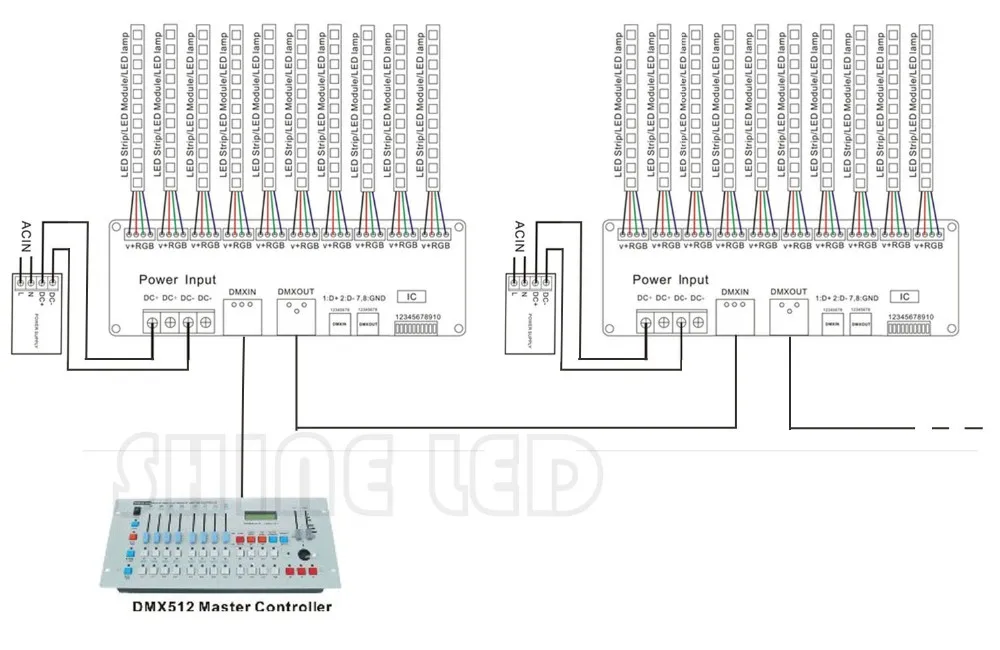

Схема для подключения системы:

Установка Примечания:

@ Этот тип контроллера работает только под DC5V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

@ UTP провод соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

@ Источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

@ Контроллер должен работать в условиях хорошо проветриваемой, сухой, не подверженной коррозии, без воспламеняющегося газа и ржавчины.

Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода состаренных, съеденных ржавчину и поврежденных изоляционных прокладок могли быть своевременно заменены
