Новый преобразователь Wiegand с контролем доступа в USB, автоматически определяет формат wiegand и преобразует его в интерфейс USB

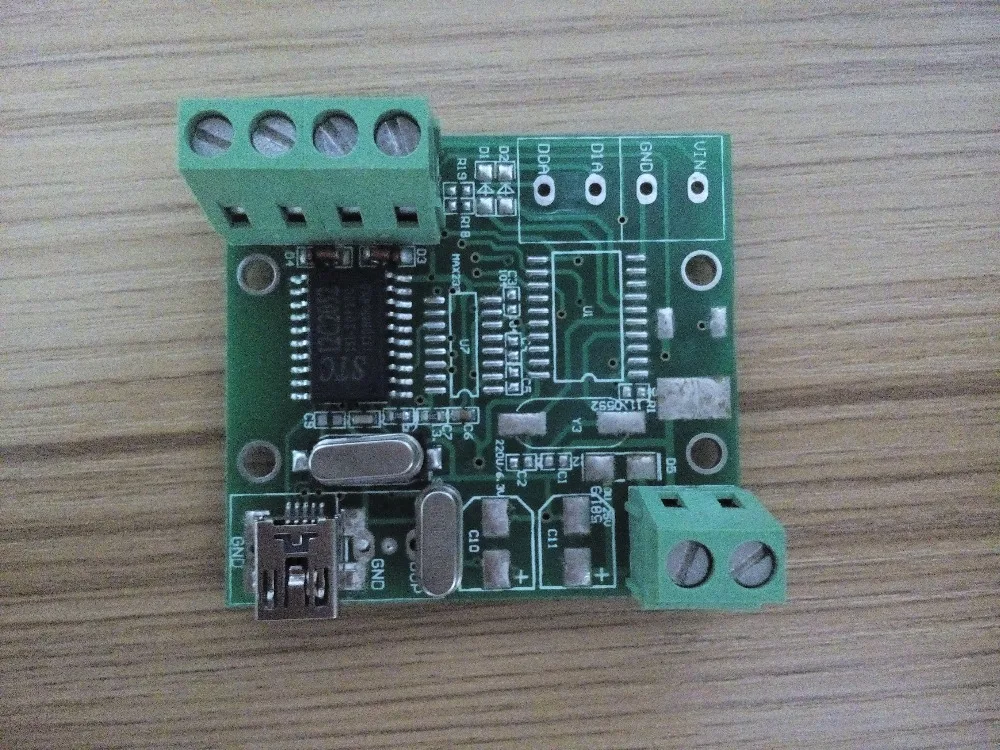

Конвертер WG2USB предназначен для встраивания в продукцию, произведенную сторонними поставщиками, это
Конвертер разработан с 1 портом для подключения к источникам Wiegand с помощью Wiegand 26 или Wiegand 37 бит
Форматируйте и преобразуйте его в интерфейс USB (поток данных виртуального последовательного порта при 9600 бод)
Автоматическое различие в формате wiegand
• 1 входной порт Wegand.
• 1 выходной порт USB.
• Работа постоянного тока от 7 в до 24 В постоянного тока
• Формат Wiegand 26 бит
Формат Wiegand 37 бит (* 1)
• Выводит шестнадцатеричные символы асци при 9600 бод.
• Размер маленького блока 49x45 мм
• 4 монтажных отверстия
(* 1) другие форматы доступны по запросу.
Для другого формата вывод:
L D0 D1 D2 D3 D4 D5 (данные в шестигранном цвете)
L: означает биты данных (например, 20 означает wiegand32bits, 22 означает wiegnad34bit. И т. Д.)
D0,D1,D2,D3,D4,D5-это биты данных,

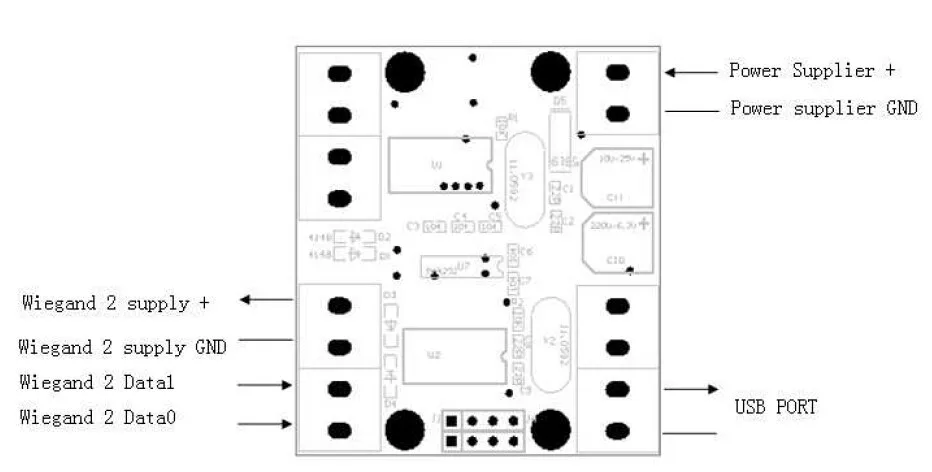

Описание контакта разъема:
Нет необходимости устанавливать формат ввода wiegand, конвертер автоматически определит Wiegand
Отформатируйте и передайте поток данных на USB.
Формат Wiegand может быть от 24 бит до 44 бит и т. д. формат вывода доступен по запросу.
Описание входного формата Wiegand:
Протокол Wiegand предоставляет 2 линии для передачи данных. Импульсный переход на линии DATA1 указывает на логику
1 бит, в то время как импульсный переход на линии DATA0 указывает на логический 0 бит. В их холостом состоянии обе линии
Держится высоко. Во время передачи данных соответствующая логическая линия будет импульсировать низко для 50 мкс, за которым следует период
2 мс, где обе линии держатся высоко. Таким образом, каждая бита передается последовательно, пока не будут отправлены все биты.
Конец передачи сигнализируется обе линии, удерживаемые высоко в течение более 50 мс. Следующее

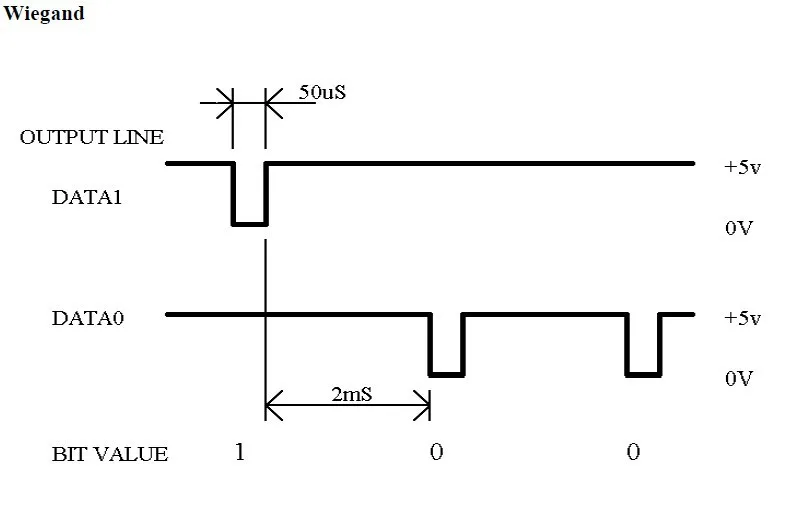

Рисунок показывает пример последовательности синхронизации для протокола Wiegand.
Описание входного формата Wiegand 26:

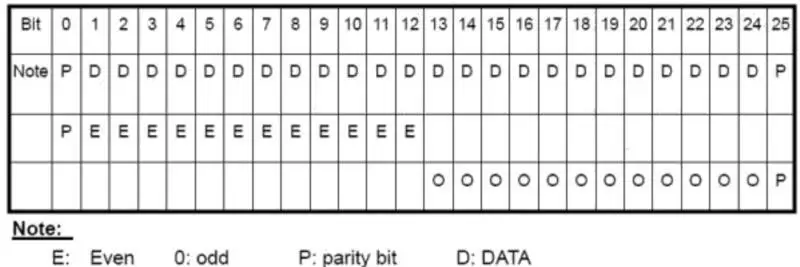

Протокол Wiegand 26 определяется как поток из 26 бит, состоящий из 1 четного бита четности, 24 бита данных и 1 нечетного бита четности.
Конвертер будет считывать сигнал, представленный в формате Wiegand 26, и после проверки четности и длины бит преобразует поток данных в последовательный выход RS232 на соответствующем выходном разъеме. Поскольку только 24 бита потока данных 26 бит, строка преобразуется в 6 кодовых символов Асси, представляющих 24 бита в шестнадцатеричном кодировании.
Формат для этого:
XXYYZZ Где XX-это шестнадцатеричное представление бит 1-8
YY-это шестнадцатеричное представление бит 9-16
ZZ-это шестнадцатеричное представление бит 17-24
-символ возврата кареты $ 0D
Описание входного формата Wiegand 37:

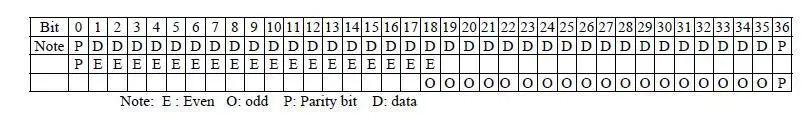

Протокол Wiegand 37 определяется как поток из 37 бит, состоящий из 1 четного бита четности, 35 бит данных и 1 нечетного бита четности.
Конвертер будет считывать сигнал, представленный в формате Wiegand 37, и после проверки длины бит будет
Преобразуйте поток данных в последовательный выход RS232 на соответствующем выходном разъеме. Всего 35 бит
Из 37-битного потока данных Строка преобразуется в 9 кодовых символов асци, представляющих 35 бит
В шестнадцатеричном кодировании.
Формат для этого:
MKKXXYYZZ, где M-это шестнадцатеричное представление бит 1-3
KK-это шестнадцатеричное представление бит 4-11
ХХ-это шестнадцатеричное представление бит 12-19
YY-это шестнадцатеричное представление бит 20-27
ZZ-шестнадцатеричное представление бит 28-35
-символ возврата кареты $ 0D
Например:
1AA005322 представляет данные wiegand 1AA005322, поступающие на порт 2
Последовательный выходной поток передается со скоростью 9600 бод, 8 бит данных, без четности, 1 стопорный бит.

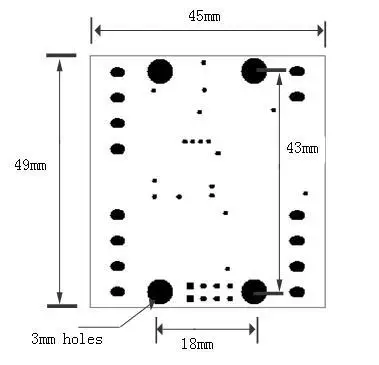

Размеры:
