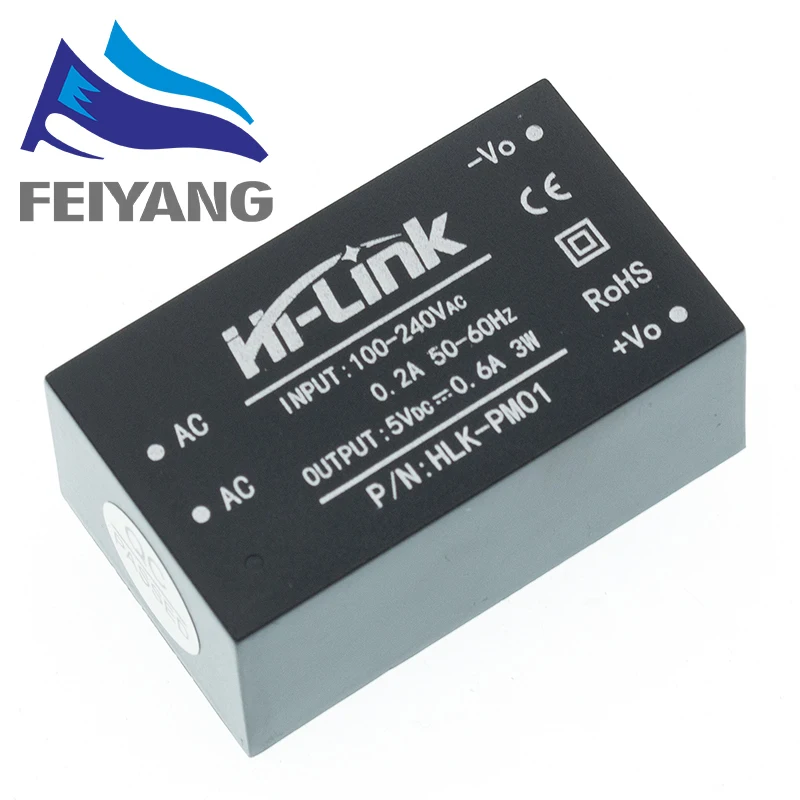

1 шт. HLK-PM01 AC-DC 220 В до 5 В мини модуль питания, Интеллектуальный бытовой выключатель модуль питания

Особенности продукта:1.Ультратонкий, миниатюрный2.Полный вход напряжения (90 ~ 264 В переменного тока)3.Низкая пульсация и низкий уровень шума4.Функция защиты от короткого замыкания от перегрузки на выходе5.Высокая эффективность и плотность мощности6.Дизайн продукта для удовлетворения требований EMC и тестирования безопасности7.Низкое энергопотребление, зеленая охрана окружающей среды, без потери нагрузки <0,1 ВтСтарение и8.100% нагрузочный тест9.Соответствует требованиям UL, CE,Гарантийный срок 10,1 года2.Условия окружающей среды

Название проекта

Технические индикаторы: один битРабочая температура:-20-60 + градусовТемпература хранения: + 80-40 градусовОтносительная влажность: 5-95%Способ охлаждения: Естественное охлаждениеАтмосферное давление: 80-106 кПаВысота: 2000 м или меньшеВибрацияКоэффициент вибрации 10 ~ 500 Гц, 2 G10 мин./1 цикл, 60 мин. Каждый вдоль осей X, Y, Z3.Электрические характеристики

1.Входные характеристики (тест) при комнатной температуре.

Название проекта

Технические требования: один бит

Номинальное входное напряжение: 100-100.VAcДиапазон входного напряжения: 90-90.VAcМаксимальный входной ток: 0,2 или менее a.Входной импульсный ток; 10 или менее a.Максимальное входное напряжение: 270 или менее в переменного токаМягкий пуск на входе: 50 или менее мсЭффективность низкого входного напряжения: Vin = 110 В переменного тока, выход с 69 или более %Высокое входное напряжение: Vin = 220 В переменного тока, выход с 70 или более %Долгосрочная надежность: MTBF 100000 или более H.Без нагрузки Номинальное выходное напряжение: + 5 +/-0,1 В постоянного токаПолное Номинальное выходное напряжение: + 5 +/-0,2 В постоянного тока AКороткий Максимальный выходной ток: P 1000 мАМаксимальный выходной ток в течение длительного времени: P 600 maРегулирование напряжения: +/-0,2%Регулирование нагрузки: +/-0,5%Выходная пульсация и шум: (mVp-p) 50 или менееНоминальное входное напряжение и выходная нагрузка.С 20 МГц пропускной способностью осциллографа,Нагрузочный и 10 мкФ и 0,1 мкФ тест емкости.МВПереключающая машина overshoot(Номинальное входное напряжение, выход и нагрузка 10%) 5 или менее % VOЗащита от перегрузки по токуВыходная Максимальная нагрузка 150-200%А.Защита от короткого замыкания на выходеНепосредственно к выходу нормального короткого замыкания, короткое замыкание автоматически возобновит нормальную работу после удаления

4.Характеристики безопасности:

4,1 дизайн продукта соответствует требованиям UL, CE сертификации безопасности.4,2 безопасность и электромагнитная совместимостьВ конструкции входа используется страховка UL 0,5 A;Печатная плата изготовлена из двухсторонних медно-плакированных досок материал 94-где уровень огнестойкости V0;Стандарты безопасности в соответствии с UL1012 EN60950, UL60950Напряжение изоляции I/P-O/P: 2500 В переменного токаСопротивление изоляции I/P-O/P> 100 м Ом/500 В постоянного тока 25 градусов 70% RHПроводимость и излучение в соответствии с EN55011, EN55022 (CISPR22)Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8 кВ/15 кВРадиочастотный радиационный иммунитет IEC/EN 61000-4-3 можно найти в приложении4,3 температура конструкции безопасностиПри нормальной температуре на нашем конденсаторе питания, основной конвертер так далее температура поверхности не превышает 90 градусов; самый большойМаксимальная температура поверхности корпуса не должна превышать 60 градусов;
