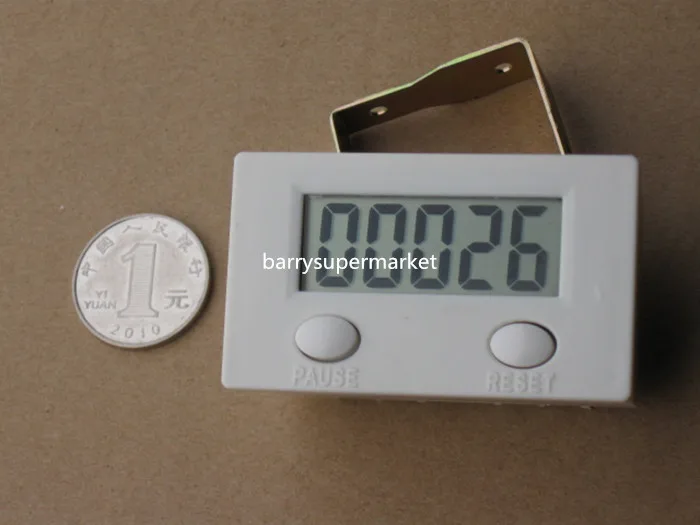

Цифровой электронный счетчик ZX-5A, магнитный индукционный Бесконтактный переключатель, поворотный счетчик с возвратно-поступательным действием

Магнитная индукция цифровой электронный счетчик инструкция

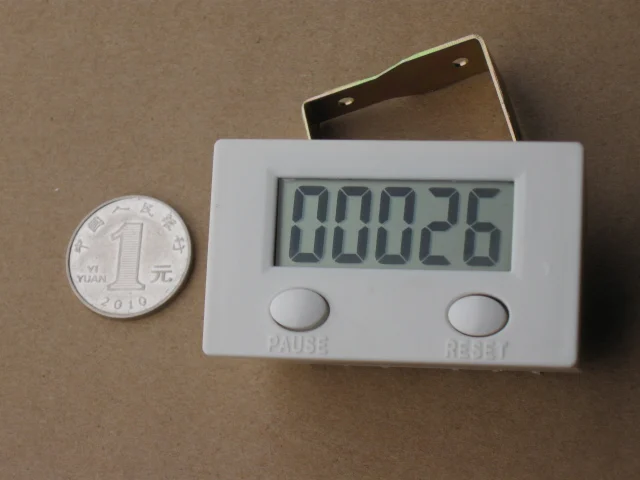

1 {C} пятизначный большой ЖК-дисплей, Супер Низкое энергопотребление, большая и четкая индикация

2 {C} нажмите кнопку подсчета/паузы (пауза), чтобы остановить подсчет, после 0-30 сек ЖК-индикация будет автоматически выключена и находится в режиме ожидания. Нажмите кнопку подсчета/паузы снова, чтобы включить индикацию и продолжить подсчет.

3 {C} использовать магнитную индукцию, легко установить и точный подсчет

4 {C} Максимальная скорость подсчета: 20 раз в секунду

5 {C} Сброс: нажатием кнопки сброса на борту или снаружи

6 {C} используйте обычный 5-й аккумулятор, без внешнего источника питания

7 {C} анти-вибрация, эффективно обеспечивает стабильную и надежную работу системы

8 {C} без механического износа, безопасной работы, длительного срока службы

Технические параметры

Мощность: 1,5 V AA 5th батареи

Режимы сброса: плата/внешний вид

Диапазон подсчета: 0 --- 99999

Доступная температура окружающей среды: -5-40 °C

Минимальный подсчет PW: 10 мс

Размер: 64*38*38 * мм

Расстояние в пределах магнитной индукции: около 5-10 мм

Расстояние от магнитной индукции: ≥ 30 мм

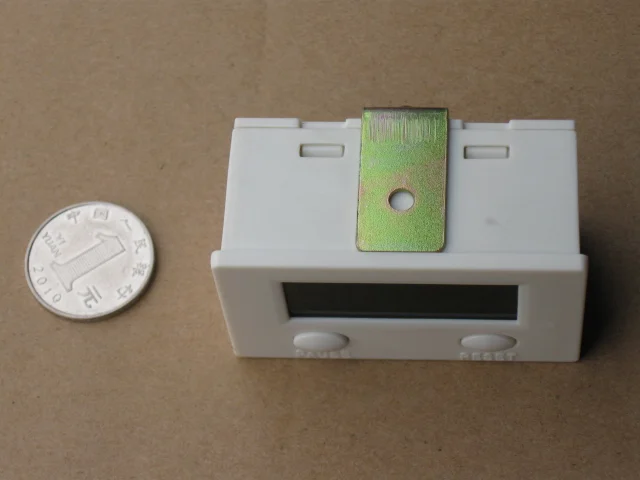

Размер отверстия: 61*36 мм

Общий вес: около 100 г

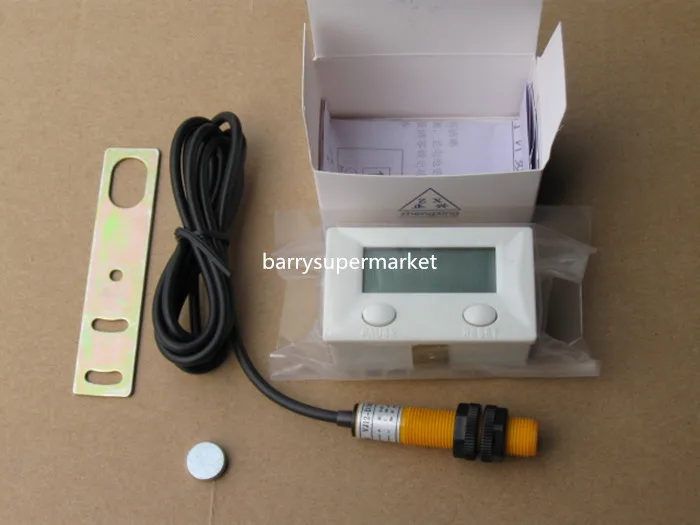

Список конфигурации:

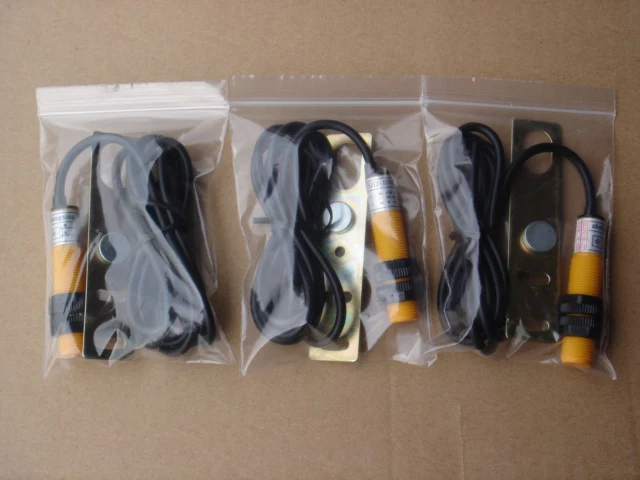

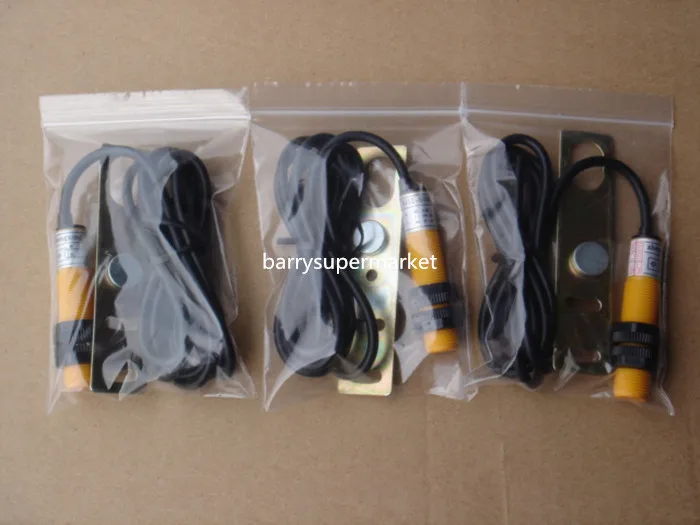

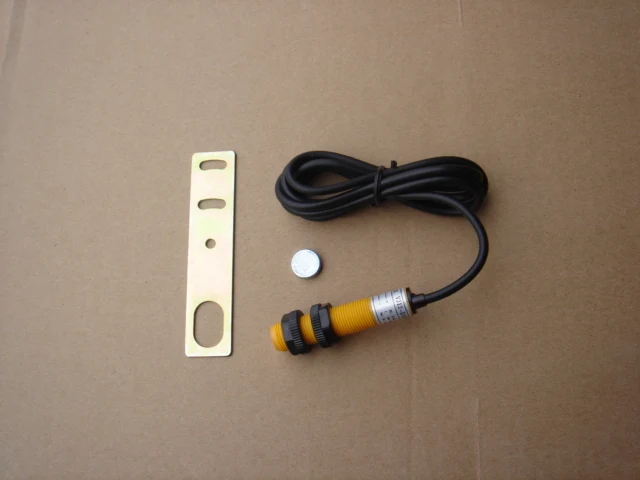

Один цифровой счетчик, один магнит, один магнитный индукционный переключатель, одна пара сторонников

Установка батареи:

Перед началом работы убедитесь, что аккумулятор заряжен.

Сначала ослабьте два внешних винта на внешней крышке, слегка снимите заднюю крышку (Не ломайте сигнальную линию), затем загрузите одну 5-ю батарею (не входит в этот счетчик, клиент должен купить его самостоятельно, срок службы обычной 5-й батареи выше полугода, в то время как батарея с высокой производительностью, Стоит 2 юаня, более прочный в течение более 1 с половиной лет), а затем восстановите заднюю крышку и два внешних винта.

Способ применения:

Старт подсчета: Подключите индукционный переключатель магнитного управления к счетному терминалу, в соответствии с требованиями фактической работы, гибко собрать Магнитный индукционный переключатель и магнит на соответствующие положения устройства, И затем сделайте подсчет один раз, тем временем, сделайте Магнитный подход и оставьте индукционный переключатель магнитного управления один раз.

Во время работы, сделать магнит следите за устройство с расстояние от магнитный переключатель в течение 0,5-1 см из-за, а затем переместите магнит для удлинения ресниц Всего Расстояние до 3-5 см, и далее начните считать 1, повторите процедуры и накапливайте количество, например: 0, 1, 2, 3, 4, 5, 6. ..... (Примечание: начинайте считать, когда магнит движется). Во время сборки, пожалуйста, отрегулируйте положение магнита и индукционного переключателя, а также их расстояние.

Подсчет паузы: Нажмите кнопку подсчета/паузы (пауза) для приостановки подсчета. В соответствии с состоянием работы счетчика, ЖК-Индикация счетчика будет выключена в течение 0-30 секунд и в режиме ожидания (энергопотребление почти закрывается до 0); нажмите кнопку паузы снова, чтобы включить ЖК-индикатор и продолжить считать.

Сброс: Непосредственно нажмите кнопку Reset; Или дополнительно Подключите одну кнопку Reset (нужно купить конечным пользователем) к терминалу Reset, а затем нажмите его, чтобы сбросить устройство. Примечание: во время сброса, независимо от того, что Счетчик находится в состоянии запуска или в режиме ожидания (ЖК-дисплей не имеет индикации), данные будут удалены, а ЖК-Индикация 00000.

Меры предосторожности и специальные введения

{C}1 {C} сигнальные линии подсчета и сброса должны быть максимально короткими. Не устанавливайте сигнальную линию с сильной линией тока или силовой линией, чтобы избежать ненужных помех; При необходимости используйте экранированную линию, которая должна быть подключена к терминалу сброса.

{C}2 {C} Счетный сигнал и сигнал сброса могут быть включены только с контактным сигналом, другие Сигналы питания не допускаются.

{C}3 {C} Индукционное расстояние связано с магнетизмом магнита, поэтому Индукционное расстояние может быть скорректировано путем изменения магнита.

{C}4 {C} рабочая температура магнита должна быть в пределах 70 градусов, высокая температура вызовет магнетизм, что приведет к ослаблению индукции.

{C}5 {C} когда индикатор ЖК-дисплея тусклый, пожалуйста, измените батарею; Если устройство будет выключено в течение длительного времени, пожалуйста, нажмите клавишу паузы, чтобы закрыть ЖК-дисплей и вспомогательный аккумулятор; Или выньте аккумулятор, чтобы предотвратить повреждение счетчика от утечки жидкости батареи.

{C}6 {C} энергопотребление очень низкое, поэтому нет необходимости экономить питание при нажатии кнопки паузы, чтобы закрыть индикацию ЖК-дисплея.
