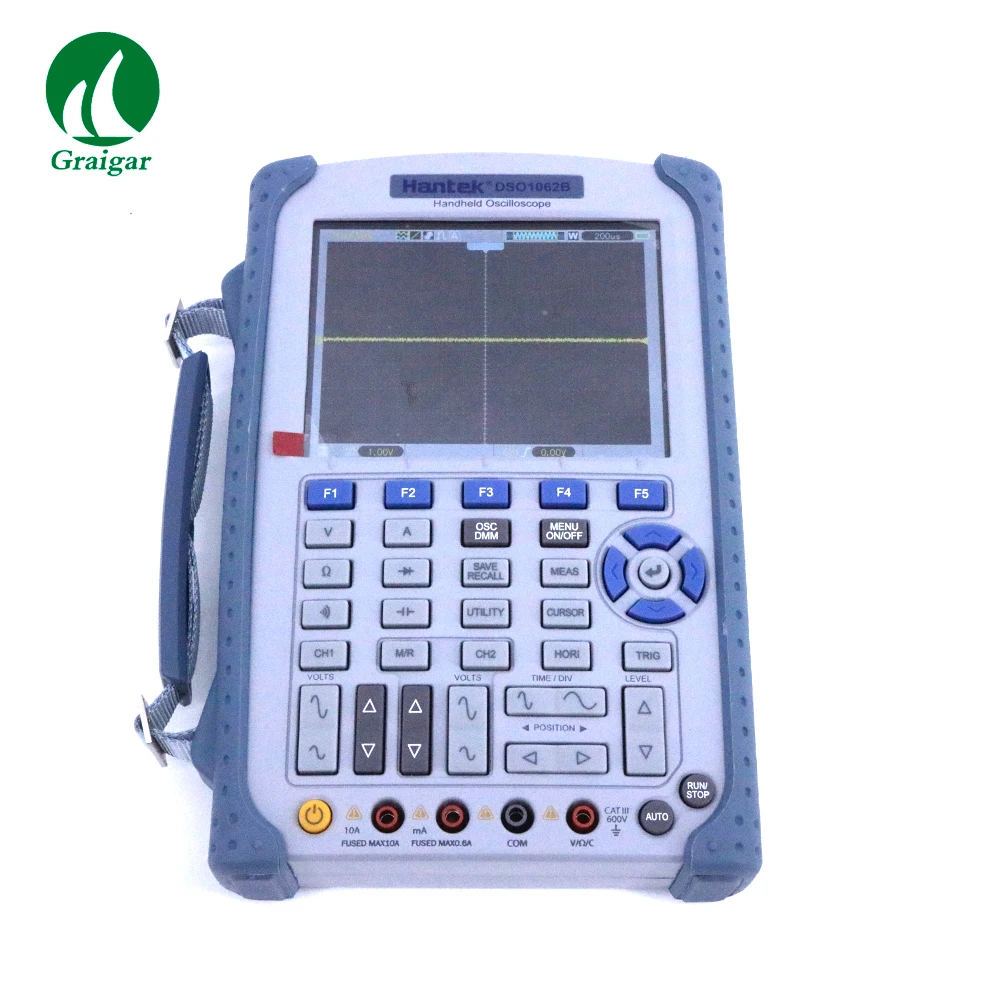

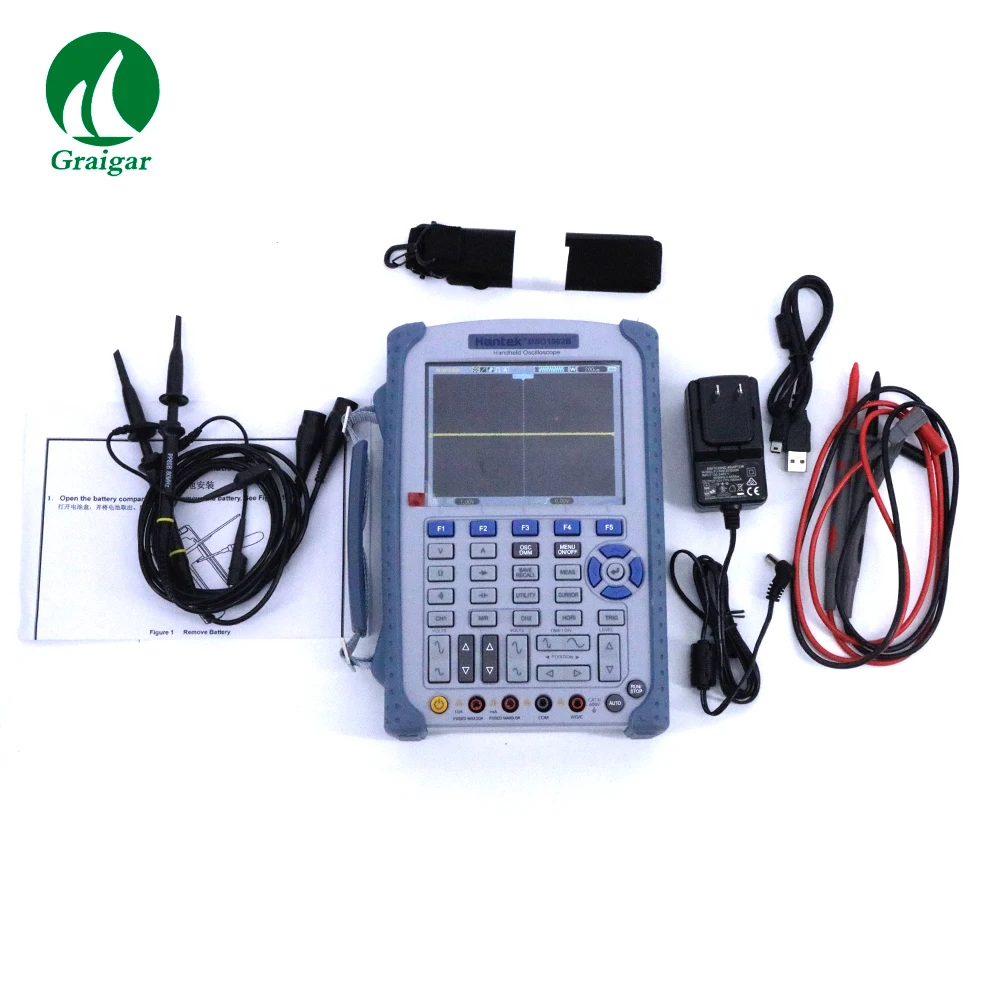

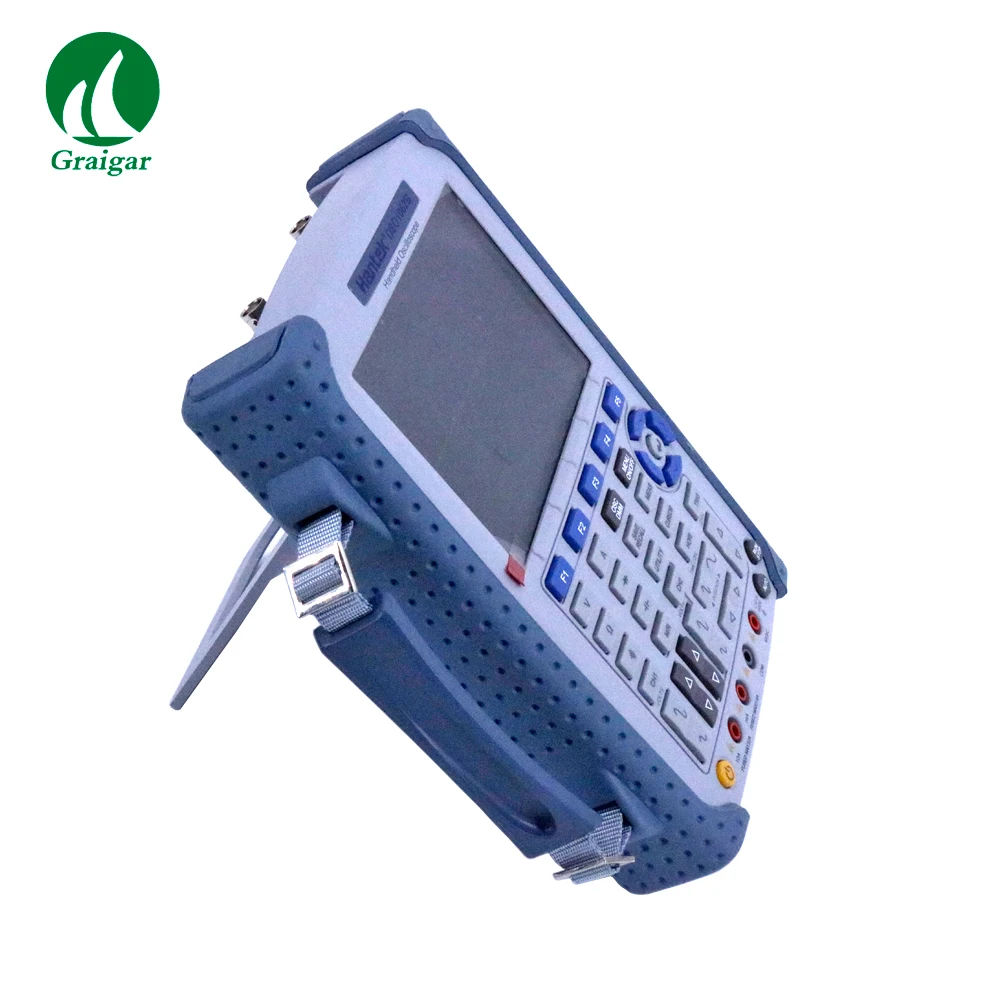

Hantek DSO1062BV цифровой ручной 60 МГц 1 Гвыбс 2-канальный осциллографмультиметр 60 МГц 1 Гвыбс 2-канальный

Модель

DSO1202BV

DSO1102BV

DSO1062BV

Режим осциллографа

Пропускная способность

200 МГц

100 МГц

Частота образцов в реальном времени

1GSa/s

Эквивалент частота дискретизации

25GSa/s

Длина записи (точки образца)

Одноканальный: максимум 1 м; Двухканальный: максимум 512k

SEC/DIV диапазон

2nS/div-2000S/div (в последовательности 2, 4, 8)

Точность задержки времени

500ps

Вертикальный

Аналого-цифровой преобразователь

8-бит

Вольт/DIV диапазон

2МВ/div & iexcl;«5 В/div на входе BNC

Диапазон местоположения

± С алюминиевой крышкой, 50В (5V/div)± 40V(2V/div & здесь;«500mV/div),2 вольт постоянного тока (200 мВ/div & здесь; «50мв/див) ± 400мв (20мв/див и iexcl;«2МВ/див)

Времени нарастания импульсов на BNC

? 1.7ns

? 3.5ns

? 5.8ns

DC усиления точность

± 4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див± 3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/Див

Триггер

Чувствительность триггера(Тип триггера кромки)

DC: CH1/CH2 (Типичный) 1div от DC до 10MHz;1.5div от 10MHz до FullEXT фунтов стерлингов и uml; Типичный фунт стерлингов и 200 мВ от постоянного тока до 40 МГцEXT/5 фунтов и uml; Типичный фунт стерлингов; 1 В от постоянного тока до 40 МГцAC: ослабляет сигналы ниже 10 ГцОтклонение ВЧ: ослабляет сигналы выше 80 кГцLF отклонение: ослабляет сигналы ниже 150 кГцОтклонение шума: уменьшает чувствительность триггера

Триггер диапазон уровня

CH1,CH2: ± 8 делений от центра экранаEXT: ± 1,2 V EXT/5: ± 6В

Точность уровня триггера,Типичная (точность для сигналов с увеличением и падением времени? 20ns)

CH1,CH2: ±(0.3div ×V/div) (в пределах ± 4 делений от центра экрана)

Выравнивание диапазон

100ns-10s

Триггер Тип

Края

Триггер на подъеме или падающей кромке

Импульсный Ширина

Триггер (когда>,<,=,?) на положительных или отрицательных импульсахДиапазон ширины импульса: 20ns-10s

Видео

Триггер для стандартного видеосигнала NTSC, PAL или SECAMДиапазон линий: 1-525 (NTSC), 1-625 (PAL/SECAM)

Наклон

Триггер (когда>,<,=,?) на положительном или отрицательном наклонеВремя установки: 20ns?10s

Сверхурочно

От подъема или паденияВремя установки: 20-10s

Альтернативный

Внутренний триггер на кромке, ширина импульса, видео или наклон

Измерение

Курсоры

Руководство: разница между курсорами напряжения и iexcl;÷V; Разница между курсорами времени и iexcl;÷T; 1/& iexcl; calculated T рассчитывается по Гц.Отслеживание: напряжение и время в точке сигнала

Автоматический

Pk-Pk, Max, Min, Mean, Cyc RMS, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина

Измеритель режим

Макс. Разрешение

6000 отсчетов

DMM режимов тестирования

Напряжение, ток, сопротивление, емкость, Диод и непрерывность

Макс. Вход Напряжение

Переменный ток: 600 В, постоянный ток: 800 в

Макс. Вход ток

AC: 10A, DC: 10A

Вход сопротивление

10 м?

Дисплей

Тип

Правый угол 5,6 16-разряд цветной ЖК-дисплей

Разрешение

640*480 точек

Контраст

16 передач, с индикатором хода, чтобы показать регулировку

Интерфейс

USB хост и USB slave, Lan опционально

Питание

Напряжение

Вход постоянного тока: 12 -- 17 В постоянного тока, 1500ма

Механические часы

Размеры

245x163x52 (мм)
