ЧПУ комплект 2.2kw водяного охлаждения мотор шпинделя ER20 и 2.2kw инвертор частотно-регулируемым приводом 2HP 80 мм зажима и труба водяного насоса для фрезерный станок

Посылка включает:

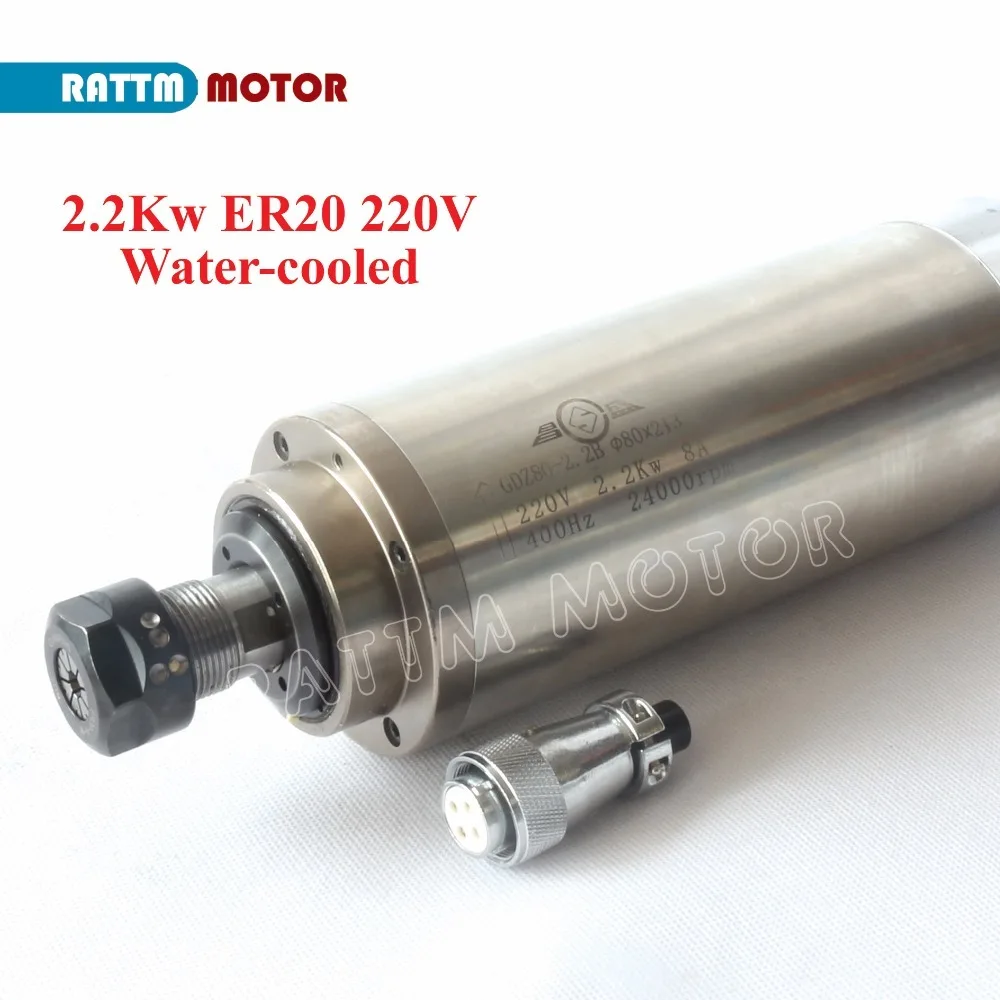

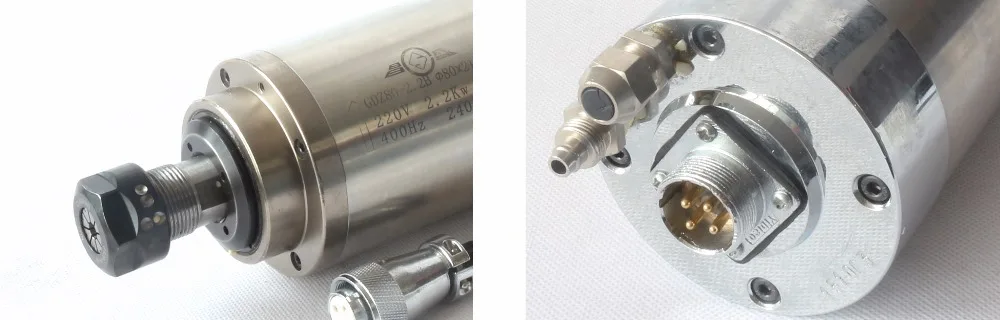

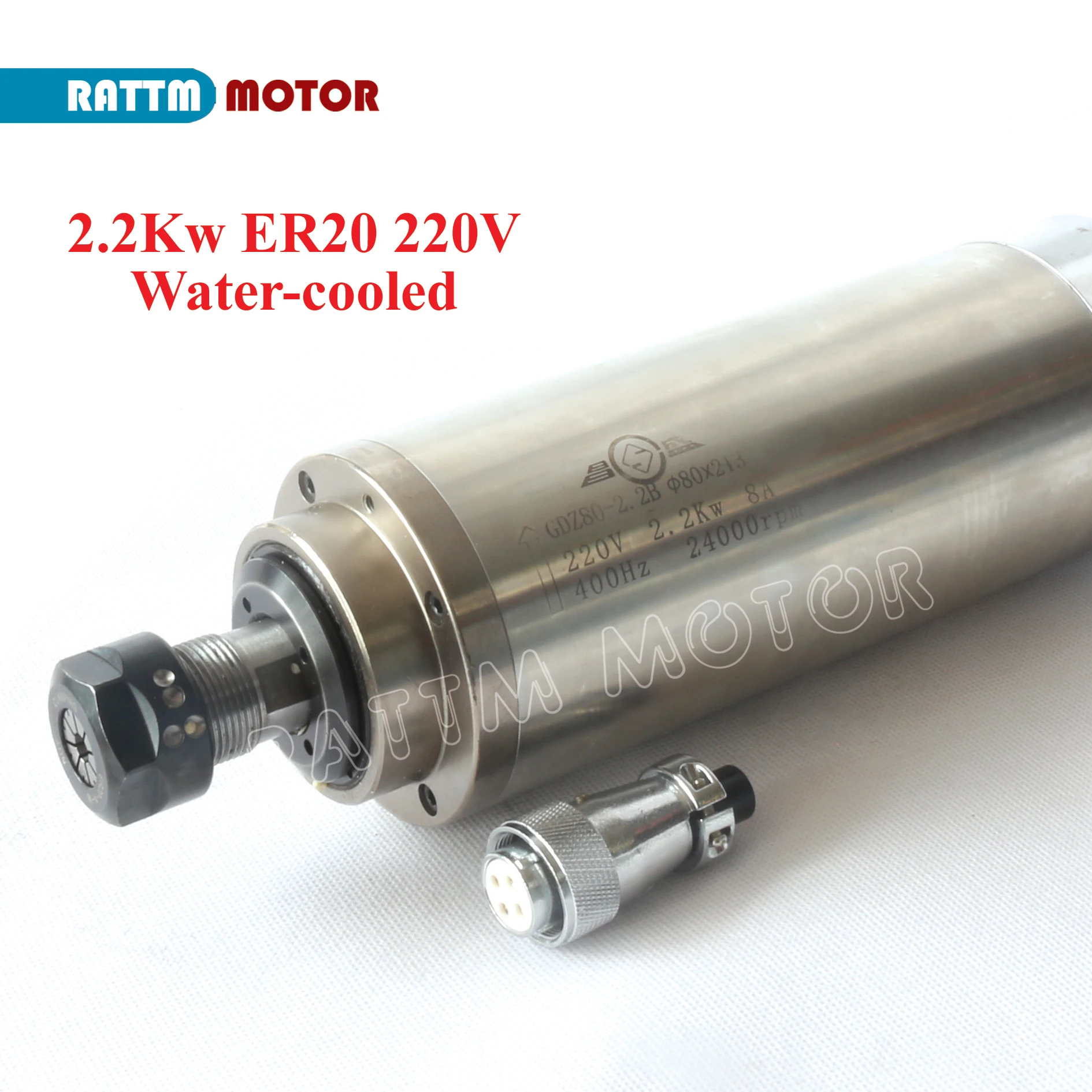

1x2.2 кВт шпиндель с водяным охлаждениемER20 220V 24000 об/мин

1 инвертор 2 кВт 220 В

1x80 мм литой алюминиевый кронштейн

1 х 75 Вт водяной насос 3,5 м (штепсельная Вилка европейского стандарта)

1 х 6 м Длина водопровода

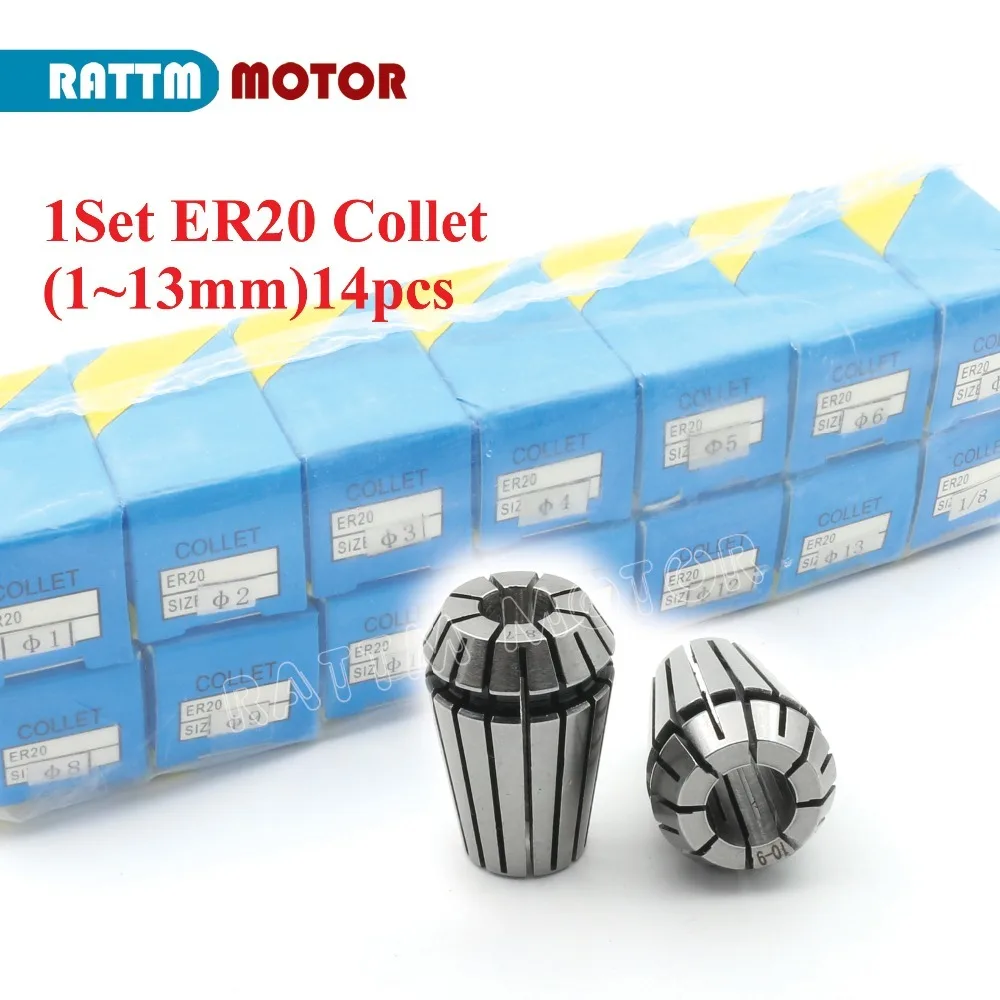

1 x ER20 collet полный комплект 14 шт1-13 мм

Руководство пользователя Englisht:

Https://drive.google.com/file/d/0B49xwe9ffk3fZ3VWR3NHMjB6VkU/view?usp=sharing

Https://www.youtube.com/watch?v=Tdn_KANxff4

Https://youtu.be/Tdn_KANxff4

Https://www.youtube.com/watch?v=1-D1gscZQvA

Https://www.youtube.com/watch?v=Q9912w665RA

Спецификация:

Материал: нержавеющая сталь

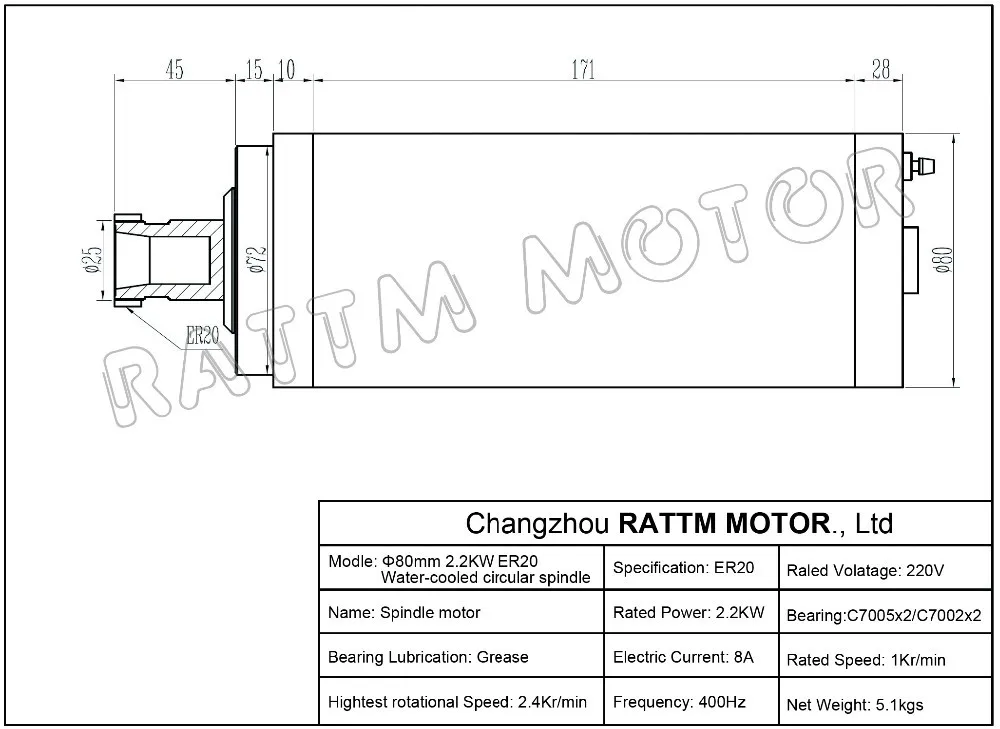

Размер: Φ 80x213 мм (средний диаметр корпуса: 80 мм длина: 213 мм)

Мощность: 2 кВт

Напряжение: 220 В переменного тока

Ток: 8А

Частота: 0-400 Гц

Скорость: 10-24000 об/мин

Охлаждение: водяное охлаждение

Точное Коническое отверстие: 0,01 мм

ВЫКЛ: менее 0,02 мм

Смазка подшипника: Смазка

Размер цанги: ER20

Подшипники: 3 подшипника (C7005x2 + C7002x1), класс P4

Чистая Вес: 5,1 кг

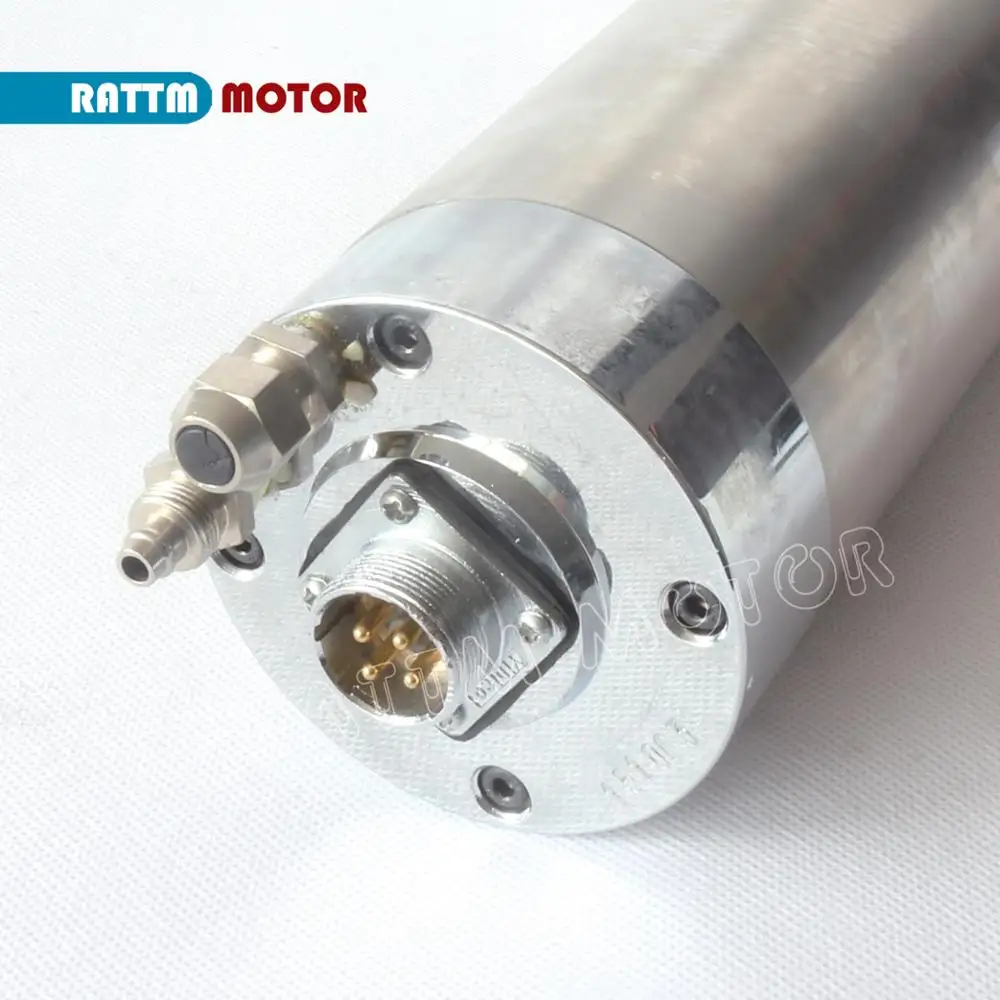

Интерфейс источника питания:Профессиональный авиационный интерфейс, интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 заземляющего провода этот интерфейс должен быть безопасным заземлением.

Основное применение: дерево, алюминий, камень, металл, стекло, ПВХ промышленность

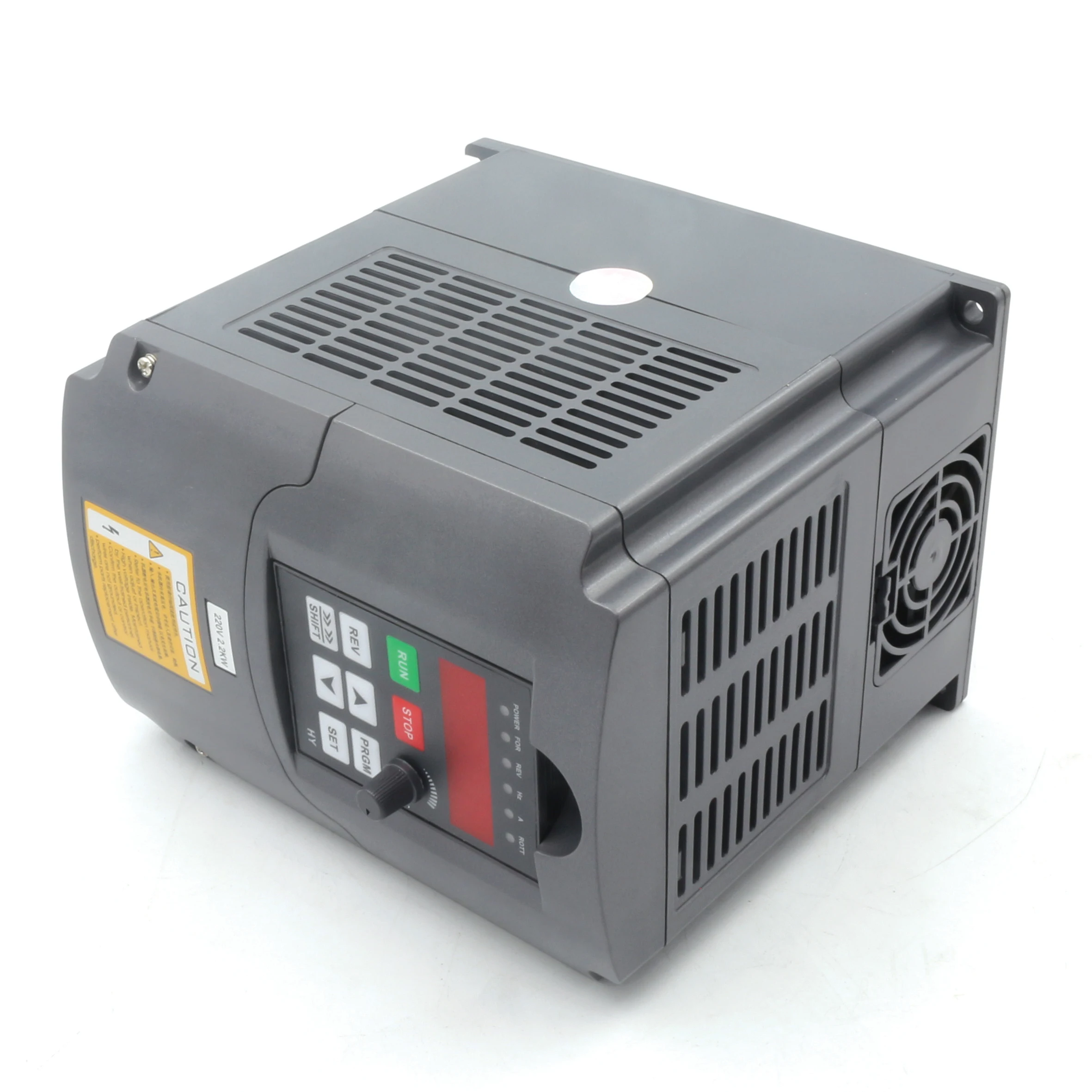

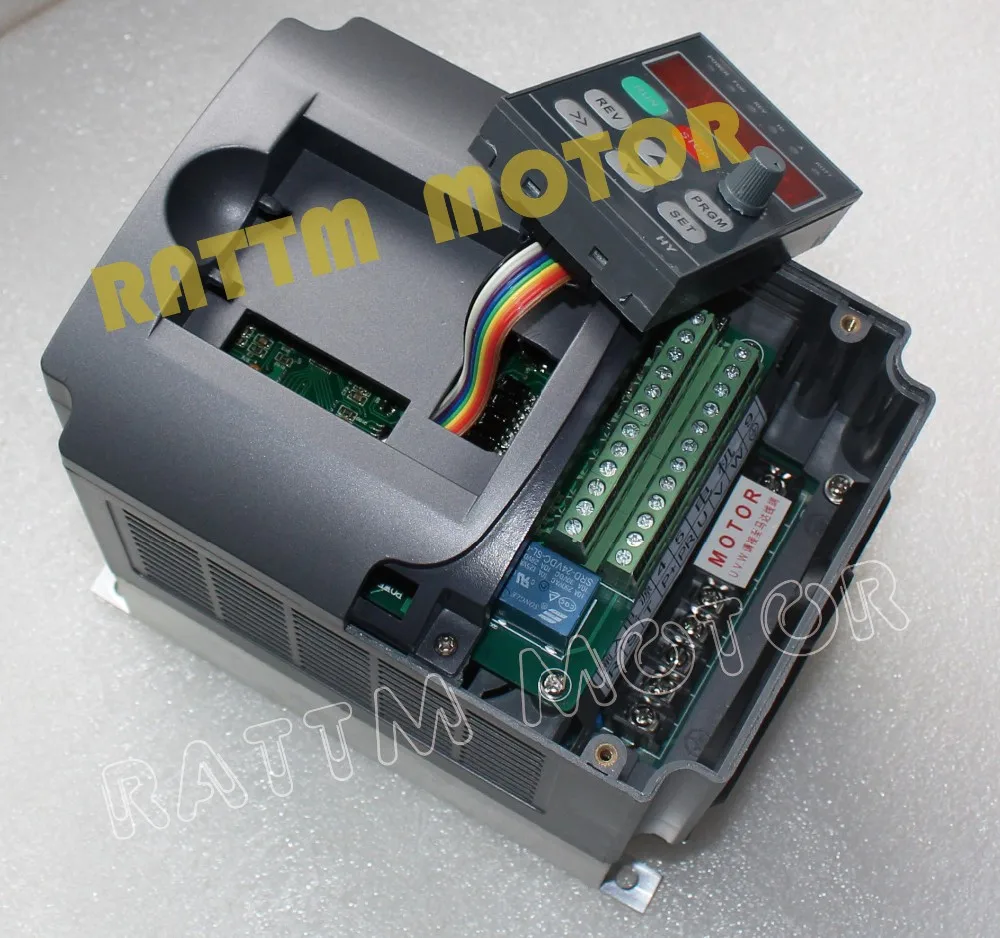

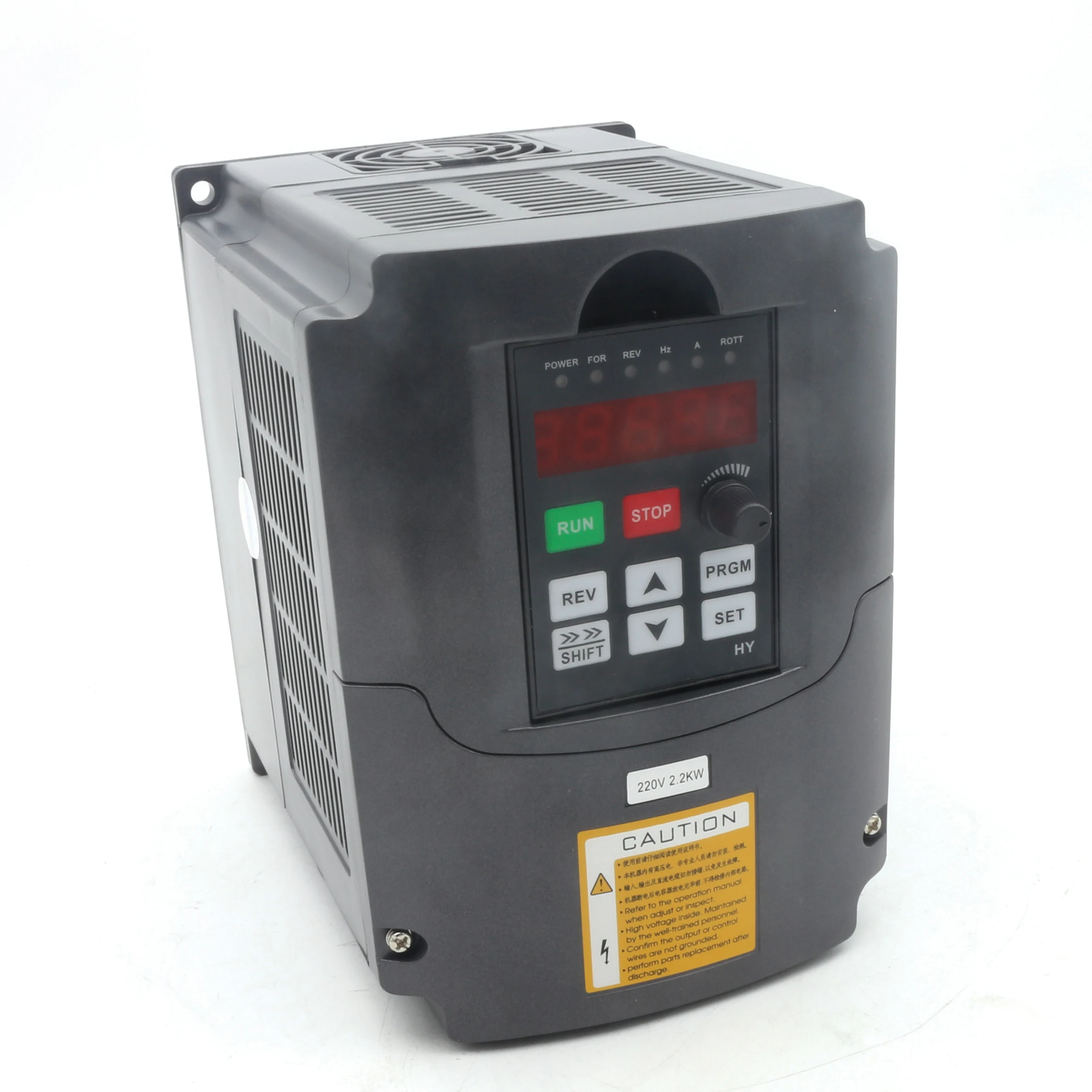

2. 2.2kw Инвертор VFD

Характеристики продукта:

1)PID контроль; Расширенное вычисление PID замкнутая арифметика, быстрая скорость отклика и высокая пригодность;

2) Легкая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;

3)RS485 порт связи, принимающий стандартный международный MODBUS главный контроль цепи;

4) с чрезвычайно сильной защитой от помех

5) Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;

6) переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;

7) Широкая рабочая зона напряжения, нормальная работа в 304-456 в;

8) Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;

9) различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и защитой от короткого замыкания;

Технические параметры:1) Входное напряжение: 220 В (+/-15%)

2) Выходное напряжение: 220 В (+/-15%)

3) Входная частота: 48-63 Гц

4) Выходная частота: 0-400 Гц

5) Входная Фаза: 1 или 3 фазы

6) Выходная Фаза: 3 фазы

7) Гарантия: 1 год с даты покупки

Параметры

Серия

HY инверторы

Режим управления

SPWM

Входная мощность

380 В класс: 380 В (+/-15%);220 в класс: 220 В (+/-15%)

5-знака после запятой Дисплей и индикатор состояния

Отображение частоты, тока, оборотов, напряжения, счетчика, температуры, для или вращения оборотов, и неисправностей и т. Д.

Коммуникационный контроль

RS-485

Рабочая температура

-10 ~ 40 градусов Цельсия

Влажность

0-95% относительная влажность (без росы)

Вибрация

Ниже 0,5 г

Частотный контроль

Диапазон

0,1 ~ 2500,0 Гц

Точность

Цифровой: 0.1%(-10 ~ 40 градусов Цельсия); Аналоговый: 0.1% (15 градусов Цельсия --- 45 градусов Цельсия)

Настройка разрешения

Цифровой: 0,1 Гц; Аналоговый: 0.1% Макс. Рабочая частота

Выходное разрешение

0,1 Гц

Метод настройки оператора

Нажмите кнопку «непосредственно» для установки.

Метод аналоговой настройки

Внешнее напряжение 0-5 В, 0-10 В, 4-20 мА, 0-20 мА.

Прочие Функции

Нижний предел частоты, частота запуска, частота остановки, три частоты пропуска могут быть соответственно установлены.

Общий контроль

Управление рампой

Выбор 4-х скоростной шаги пандус-вверх и вниз время (0,1-6500).

V/FКривая

Установите кривую V/F по желанию.

Управление крутящим моментом

Крутящий момент увеличивается на макс. 10.0%. Пусковой момент может достигать 150% при температуре не выше 1,0 Гц.

Мульти-входы

6 многофункциональных входных сигналов для 8 скорость Шаги управления, программная операция, переключение 4-Рампа для снижения скорости, функция вверх/вниз, счетчик, внешняя кнопка аварийной остановки и других функций.

Мульти-выходы

5 Мульти-выход для отображения бега, нулевой скорости, счетчика, внешних аномалий, работы программы и другой информации и предупреждений.

Прочие Функции

Автоматическое регулирование напряжения (AVR), замедление остановки или обжига стоп, торможение постоянного тока, автоматический сброс и перезапуск, Частотный трек, управление программой PLC, контроль хода, управление чертежами, автоматическое энергосбережение, переноска регулируется (до 20 кГц) и т. Д.

Функции защиты

Защита от перегрузки

Электронное реле защиты двигателя привода

Привод (для постоянного крутящего момента 150% в мин. Для видов вентилятора 120% в мин.)

FuseProtection

Когда предохранитель ломается, двигатель остановится.

Защитное устройство от перенапряжения

220 В класс: напряжение постоянного тока> 400 В

380V класса AC/DC Напряжение> 800V

Низкое напряжение

220 В класс: напряжение постоянного тока <200 В

380V класса AC/DC Напряжение <400V

Перезагрузка после мгновенной остановки

Перезапуск с частотной дорожкой после мгновенной остановки

Защита стойла

Защита стойла при работе с пандусом

Выходное короткое замыкание

Защита электрической цепи

Прочие Функции

Защита от перегрева плавников, ограничение обратного хода, прямой запуск после включения питания, сброс неисправностей, блокировка параметров PID, один привод-больше и т. Д.

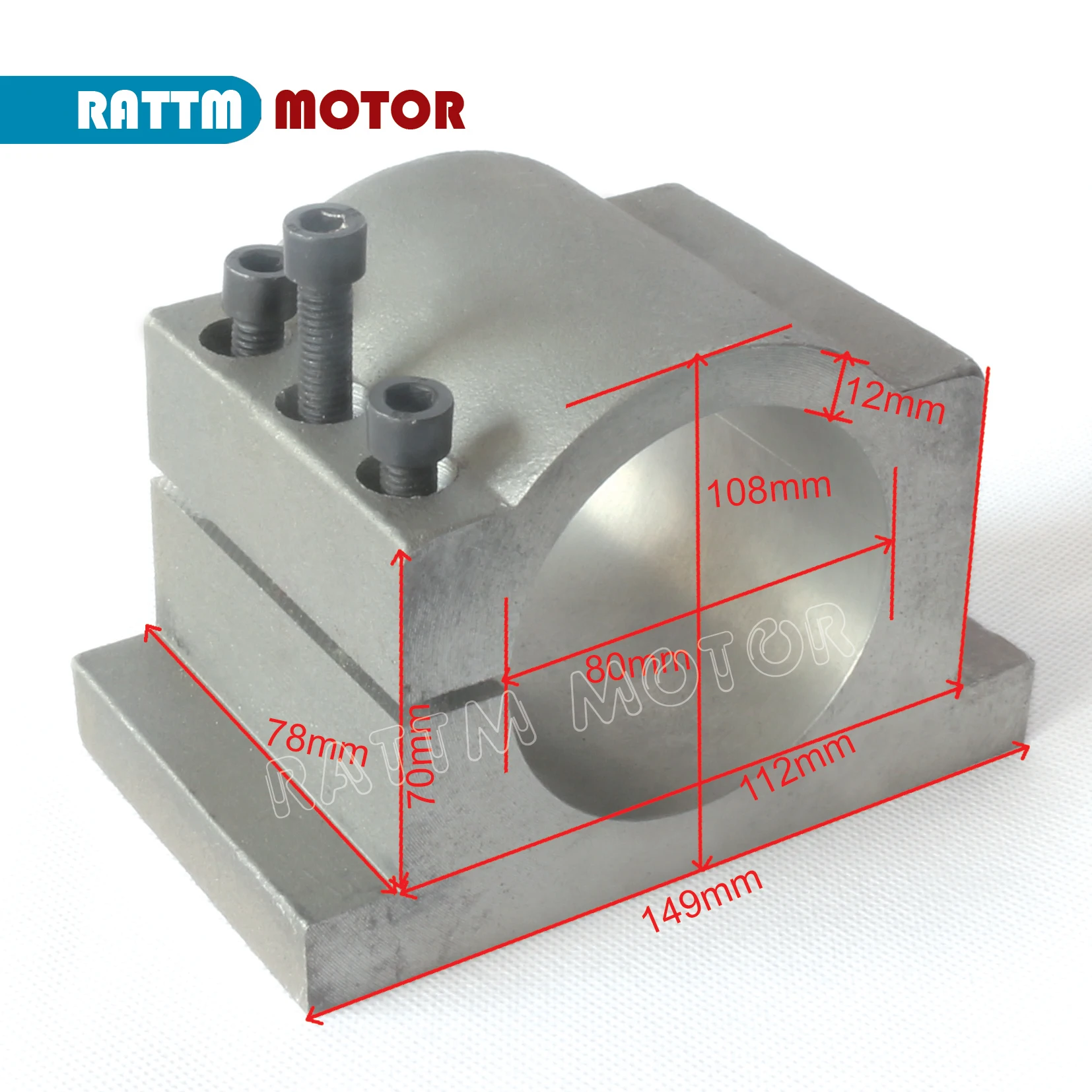

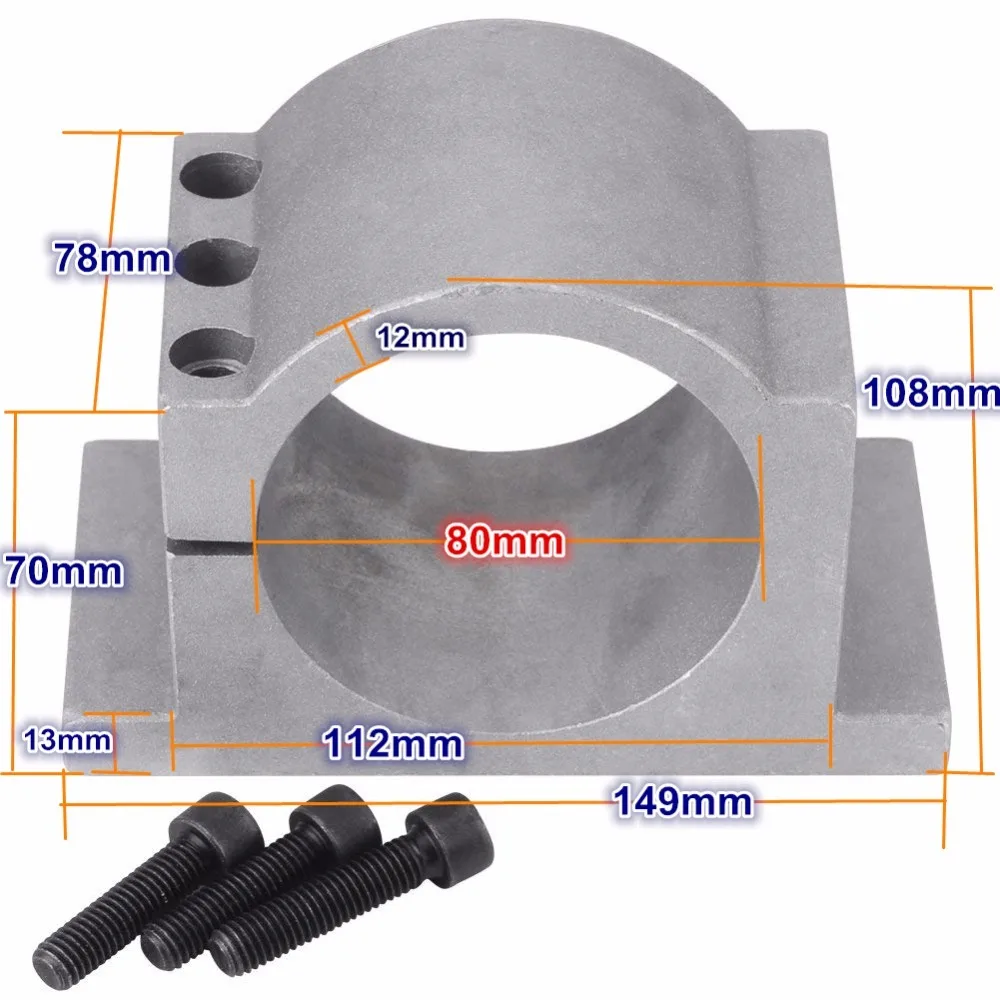

3.80 мм литой алюминиевый кронштейн

4. 75 Вт ЧПУ мотор шпинделя Водяной насос 3,2 м 220VAC

Спецификация:

Длина насоса: 3,2 м

Напряжение: 220-240В переменного тока

Мощность: 75 Вт

Поток: 3000 л/ч

Размеры: 150x80x140mm

Диаметр водяного отверстия: 6 мм

Применение:Подходит для 0.8kw,1.5kw,2.2kw,3kw, шпиндель с водяным охлаждением даже 4kw и 5.5kw тоже
