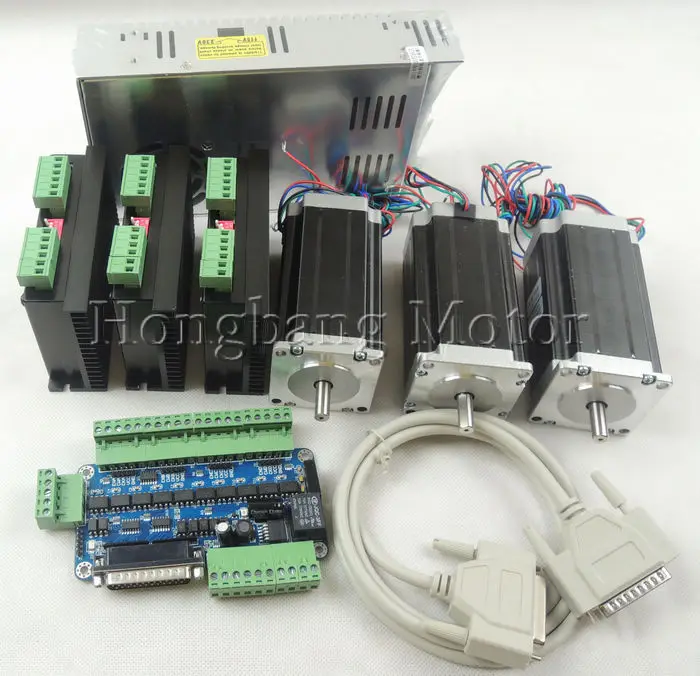

CNC mach3 3-осевой комплект, 3 шт. TB6600 Драйвер шагового двигателя + одна плата разрыва + 3 шт. Nema23 425 Oz-in motor + 350W блок питания # ST-4045

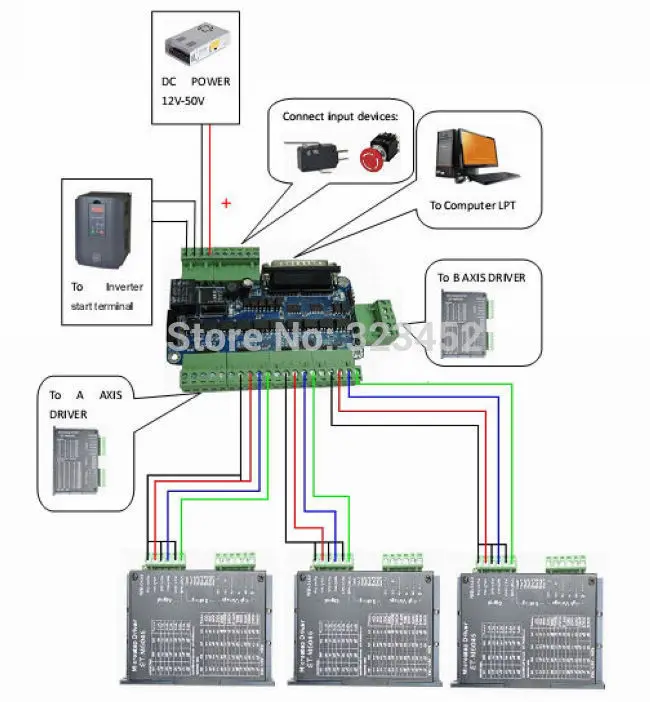

5 оси коммутационная плата

1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления компьютерным программным обеспечением хоста;

2. 5 выходной сигнал, можно подключить с 5 шаговым двигателем;

3. 4 входных порта, может подключаться к ограничительному выключателю, аварийному стопу или другим входным устройствам, 5 входных сигнальных индикаций светодиодный;

4. Одно реле, его можно использовать для управления запуском и остановкой шпинделя;

5. Интерфейсная плата встроенного преобразователя питания 5 В, может быть подключена к источнику питания 12 В-60 В постоянного тока, питание может быть совместно с драйвером.

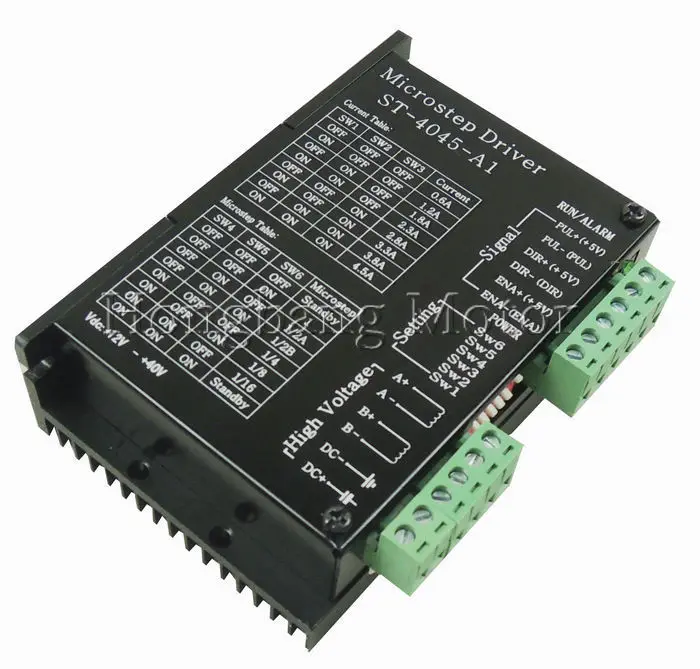

TB6600 драйвер

1. Входная мощность постоянного тока: 12 В ~48V (Типичные е-байка 36В);

2. Выходной ток: 0,6 ~ 4.5A;

3.Mircostep: 1,2,4,8,16;

4. Форма защиты: защита от перегрева, защита от перегрузки по току, защита от перенапряжения;

5. Максимальная частота пульса составляет 200 кГц;

6. Размеры: 118 мм * 87 мм * 35 мм;

7. Вес нетто: 253 г;

8. Рабочая среда: температура-15 ~ 50 градусов, влажность <90%.

9. Модель: TB6600.

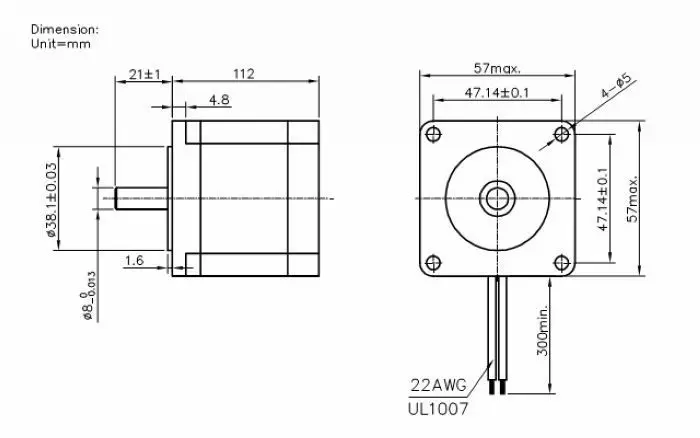

Шаговый двигатель

Модель

JK57HS112-3004

Количество фаз

2-фазный

Кол-во линий

4-проводная

Трехфазный стабилизатор напряжения

4,8 v

Фазного тока

3A

Высокий крутящий момент

2.8N.M(425 Oz-in)

Вал Диаметр

8 мм

Осевая длина

21 мм

Длина стороны

57 мм

Высокая

112 мм

Вес

1680 г





Красный: A +

Синий:-

Зеленый: B +

Черный: в-режиме



Переключения источника питания

1. Диапазон входного напряжения переменного тока изменяется переключателем 2. Высокая эффективность, высокая надежность

3.100% Испытание на полную нагрузку

4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 220 В

8.Выходное напряжение: 36 В

9.Выход ток: 9.7A

10.Выходная мощность: 350 Вт

11. 1 годовая гарантия
