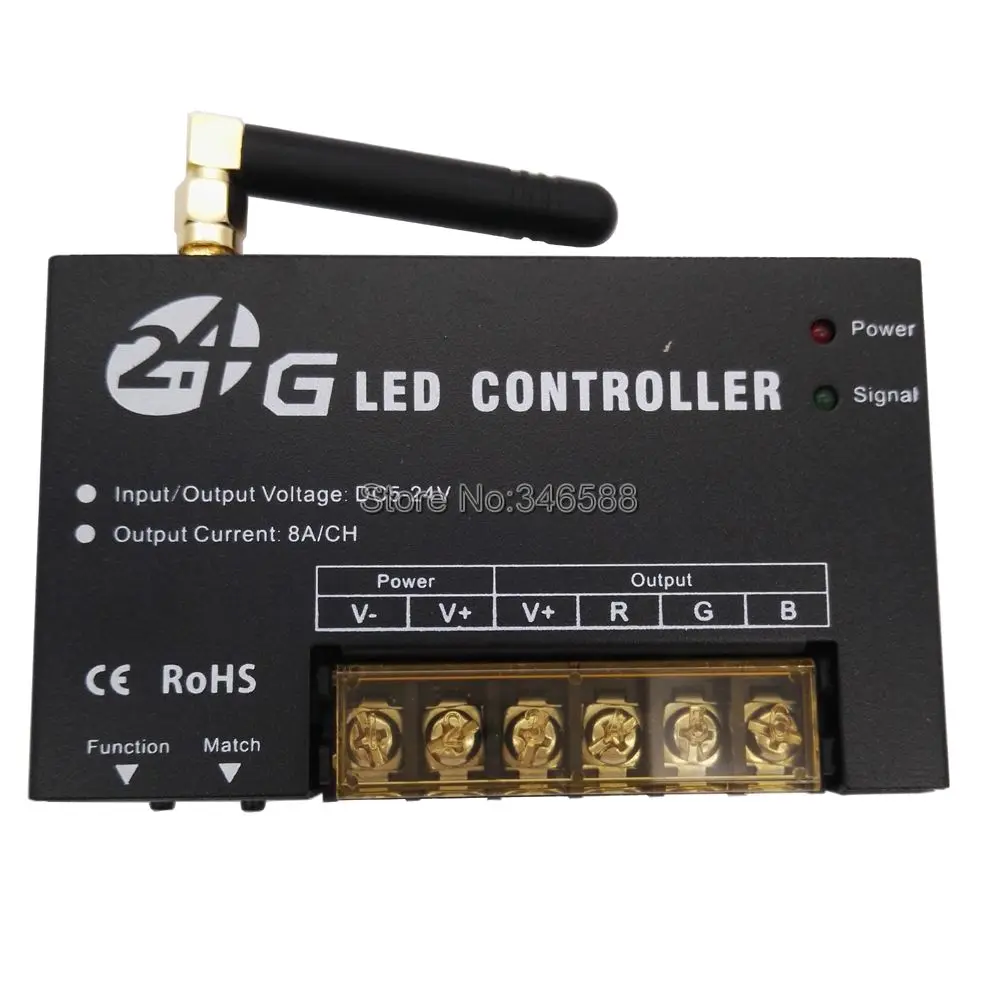

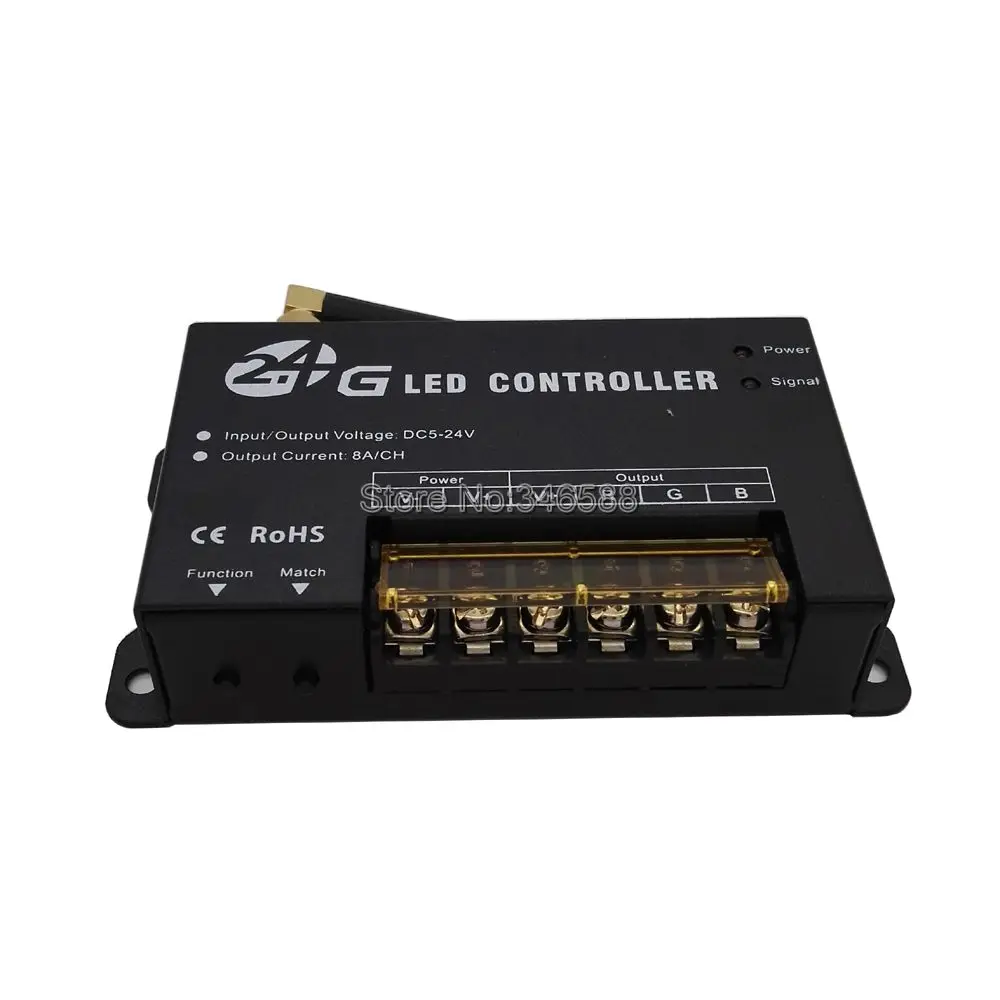

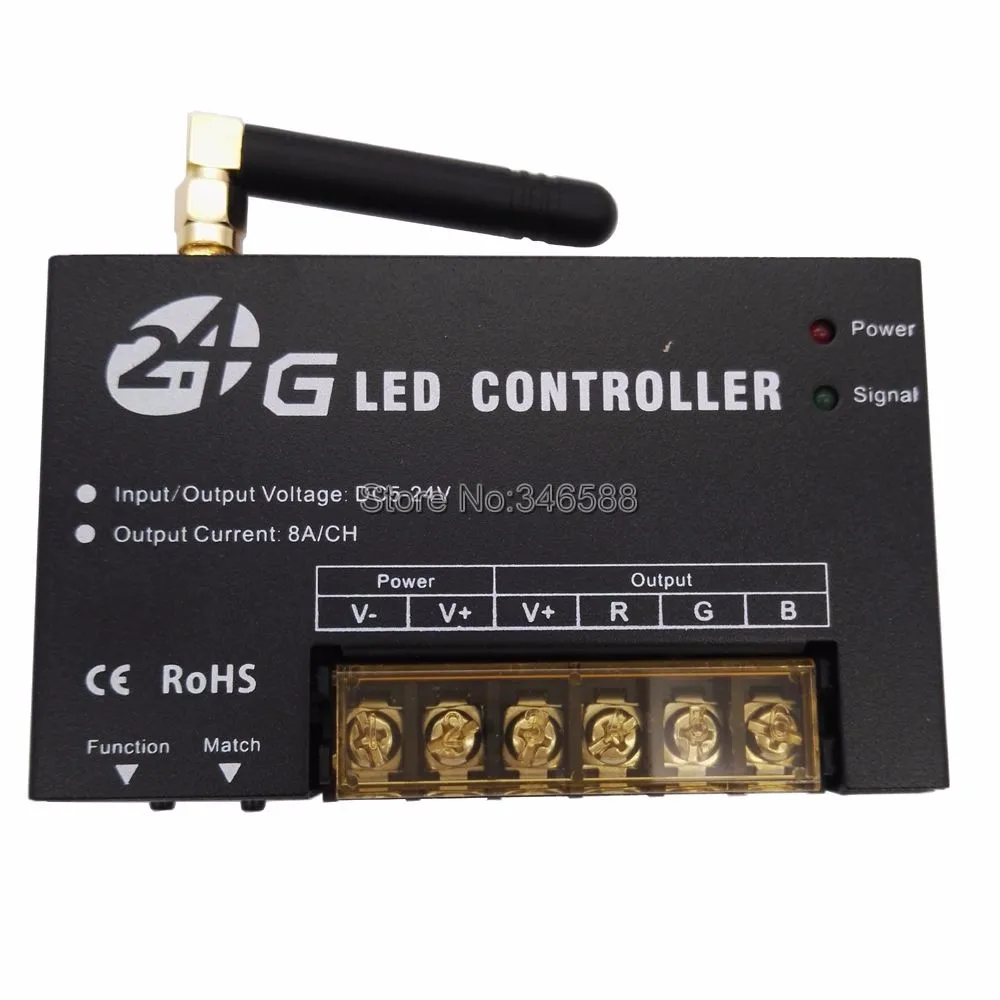

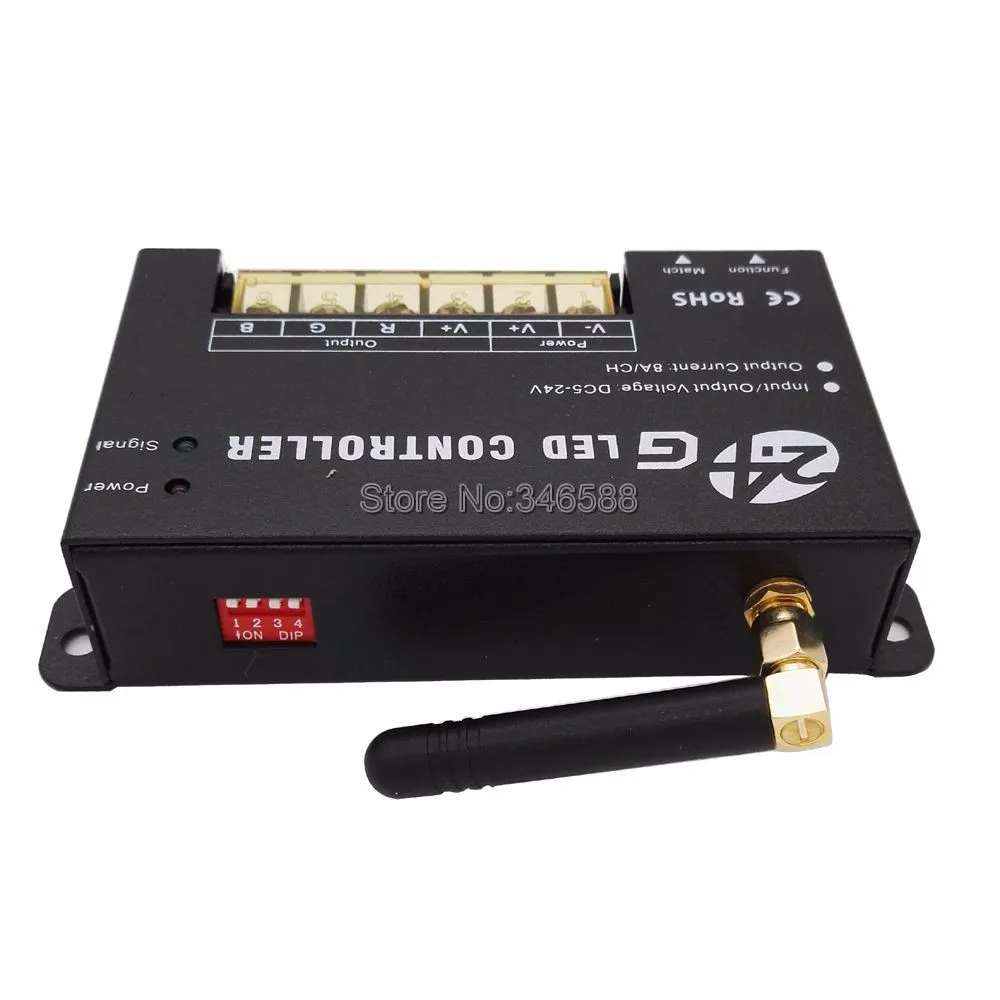

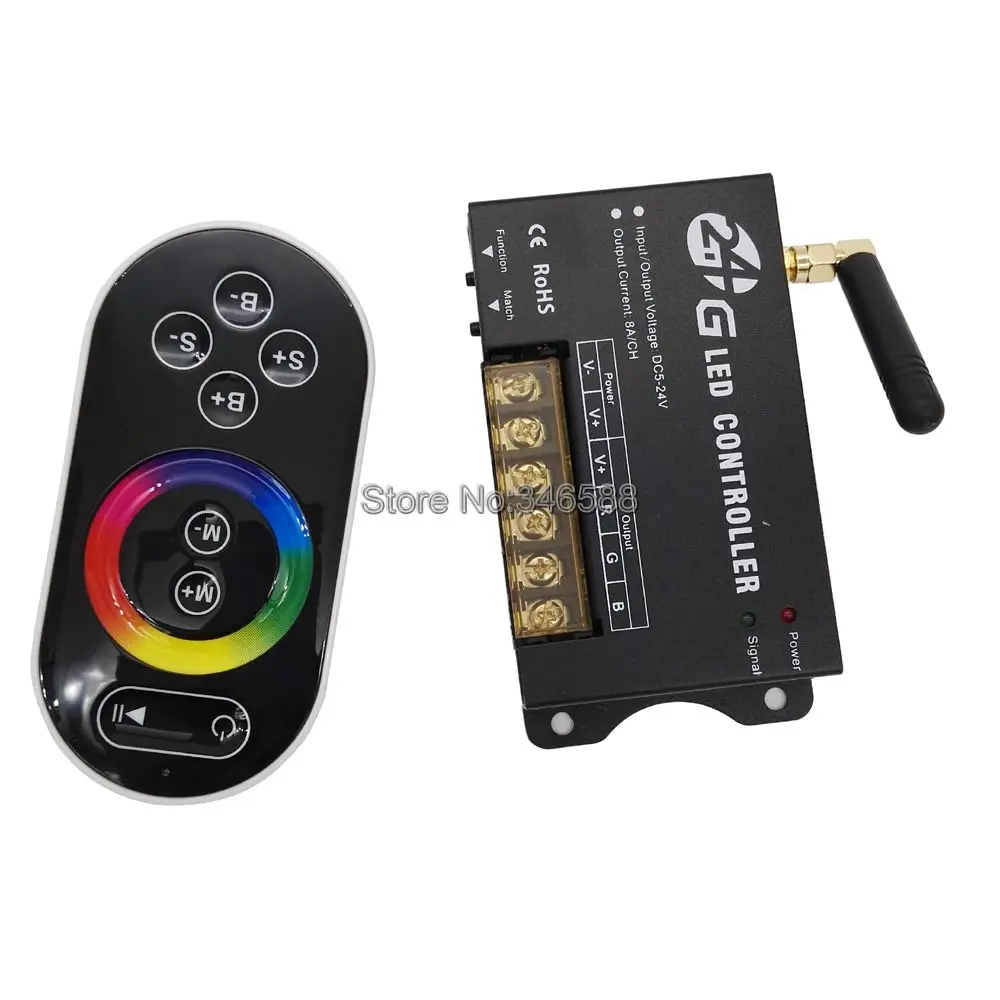

Светодиодный контроллер RF201 DC5-24V 8A * 3CH 24A RGB с сенсорным пультом дистанционного управления 2,4 ГГц для светодиодных лент 5050 или 3528SMD RGB

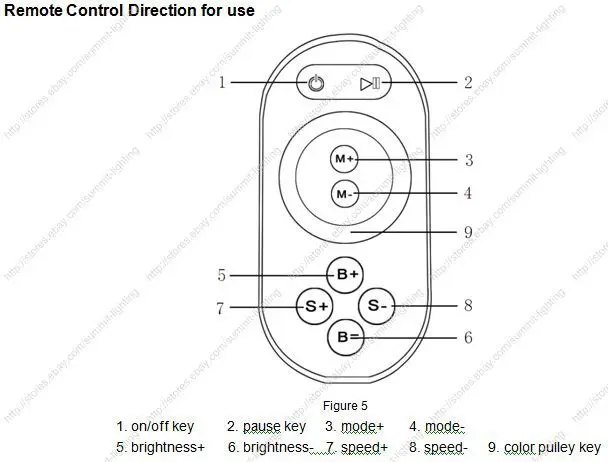

2. Описание кнопки

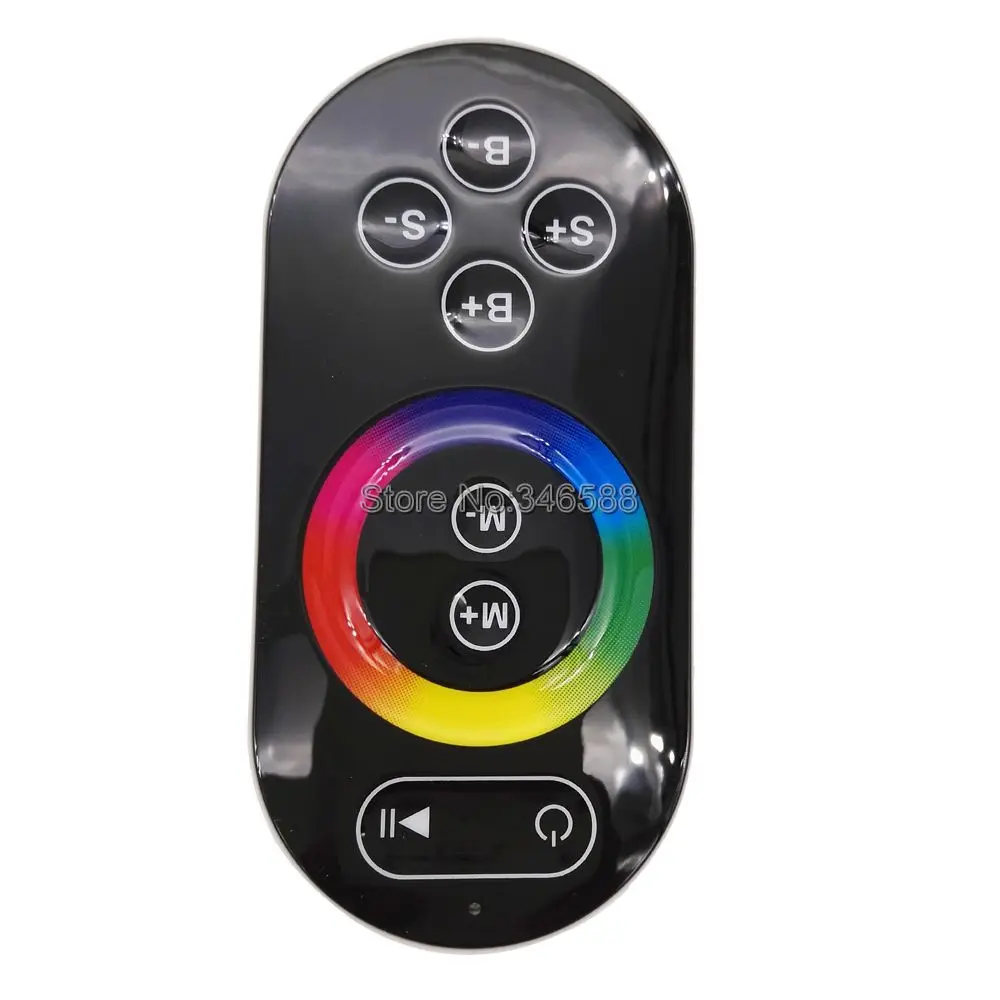

На панели сенсорного пульта дистанционного управления есть 64 сенсорные клавиши (точки), функции каждой клавиши указаны ниже:

(1) Кнопка ВКЛ/ВЫКЛ: вы можете включить/выкл выход контроллера в любом состоянии;

(2) Кнопка паузы, в динамическом режиме вы можете заставить контроллер остановить в текущем состоянии;

(3) Кнопка увеличения режима, когда текущим режимом управления является режим шкива, если вы хотите реализовать режим M +, вы можете нажать эту кнопку;

(4) Кнопка уменьшения режима, когда текущим режимом управления является режим шкива, если вы хотите реализовать Режим кнопки M +, вы можете нажать эту кнопку;

(5) Кнопка увеличения яркости, при каждом нажатии этой кнопки серия яркости добавляет 1, всего 25 уровней;

(6) Кнопка уменьшения яркости, при каждом нажатии этой кнопки серия яркости минус 1, всего 25 уровней;

(7) Кнопка увеличения скорости, при каждом нажатии этой кнопки в серии скоростей добавляется 1, всего 100 уровней;

(8) Кнопка уменьшения скорости, при каждом нажатии этой кнопки серия скорости минус 1, всего 100 уровней;

(9) многоцветная сенсорная клавиша шкива, Кнопка выбора статического режима, более 55 точек касания, кнопка имеет две функции:

1) Статическая клавиша выбора цвета шкива, поэтому, когда текущим режимом управления является режим клавиши M (цвет), если необходимо реализовать статический цвет шкива, вы можете нажать эту клавишу;

2) кнопка переключения цвета шкива, вы можете переключать Статический цвет, как показано на шкиве.

3. Управление источником питания

Прекратите использование пульта дистанционного управления более 15-20 секунд, пульт дистанционного управления автоматически перейдет в состояние ожидания, чтобы продлить срок службы батареи. Цветное кольцо нельзя использовать в это время, в следующий раз использовать, сначала Включите сенсорную кнопку пульта дистанционного управления, затем пульт вернется в нормальное рабочее состояние.

Стандартные функции изменения основных стандартов M изменяют таблицу моделей:

Нет

Узоры

Примечания

Нет

Узоры

Примечания

1

Статический красный

Яркость регулируется, скорость не регулируется.

12

Красный стробофлэш

Скорость и

Яркость

Регулируемые

2

Статический зеленый

13

Зеленый стробофлэш

3

Статический синий

14

Синий стробофлэш

4

Статический фиолетовый

15

Фиолетовый стробофлэш

5

Статический желтый

16

Голубой стробофлэш

6

Статический голубой

17

Желтый стробофлэш

7

Статический белый

18

Белый стробофлэш

8

Трехцветная перемычка

Скорость и яркость регулируются

19

Р/б перекрестный

Скорость регулируется,

Яркость не регулируется

9

Трехцветная постепенная смена

20

B/G перекрестный

10

Меняющаяся семицветная перемычка

21

G/R перекрестный

11

Семицветная постепенная смена

22

Автоматический режим

Таблица 2

Типичное применение

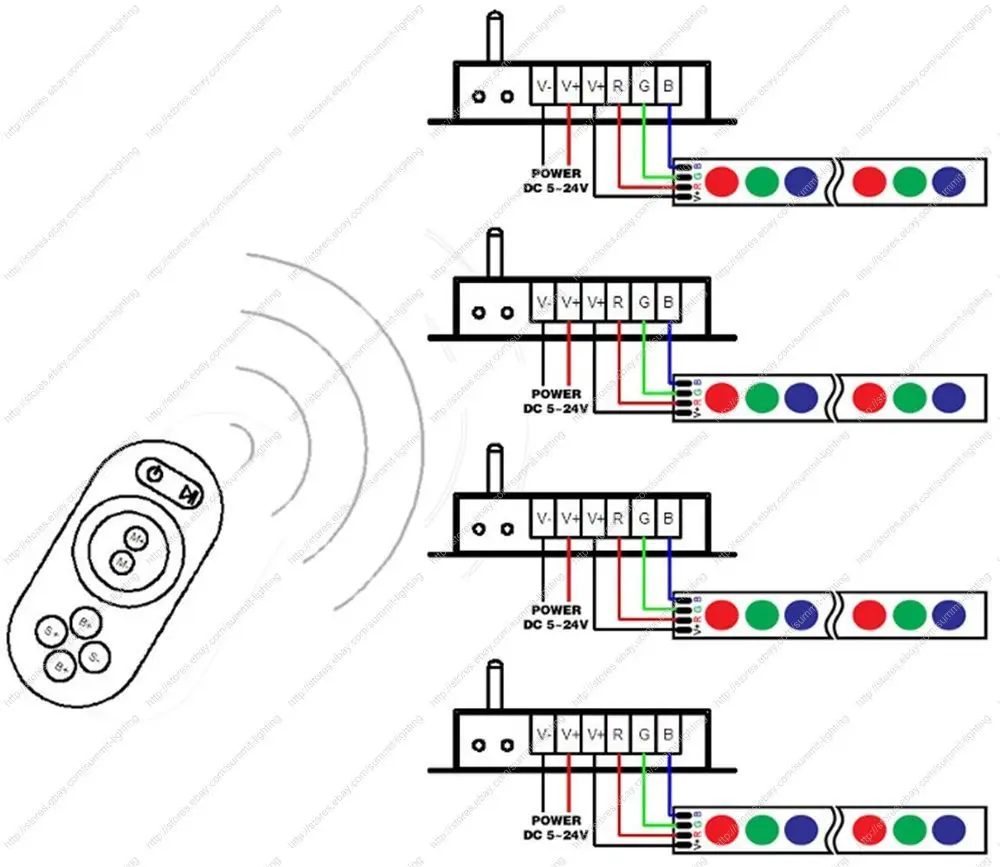

Контроллер может достигать синхронного управления, то есть одним пультом управления можно управлять несколькими контроллерами одновременно для достижения функции синхронного управления. Контроллеры серии 2,4G могут быть оснащены четырьмя пультами дистанционного управления, простыми в использовании. Как показано на рисунке 7, одним пультом управления можно управлять четырьмя контроллерами одновременно (можно не только управлять четырьмя контроллерами одновременно, пока контроллер находится в диапазоне излучения пульта дистанционного управления, им можно управлять)

Примечания:

1. Сначала Подключите провод нагрузки, следуя проводу питания;Перед включением питания убедитесь, что между соединительным проводом не может возникнуть короткое замыкание;

2. Диапазон напряжения источника питания составляет 5 ~ 24 В постоянного тока, при этом контроллер может сгореть из-за превышения диапазона напряжения.

3. Если вы не используете сенсорный пульт дистанционного управления в течение длительного времени, мы рекомендуем вам вынуть батарейки.
